能带结构是描述晶体中电子能量随波矢(动量)变化的分布曲线,通过考察不同K 点上的能隙、导带与价带位置,可以直观地揭示材料是金属、半导体还是绝缘体,以及带隙类型(直接或间接)和载流子的有效质量;
而态密度则是将所有 K 点的电子态在能量轴上进行统计和积分,给出每一能量处可用电子态的数量分布,它不区分动量,只关注能量,因而常用于分析费米能级附近的导电性、掺杂引入的能级、化学键强度以及光学吸收与发射特性。
能带与态密度的定义与物理意义
1. 能带(Energy Band)
能带是固体物理学中的一个核心概念,用于描述晶体中电子的能量状态。
根据量子力学的理论,当大量原子组成晶体时,原本孤立原子的分立能级会分裂为一系列连续的能量范围,这些范围被称为能带。
能带理论认为,电子在固体中不再局限于某个原子核周围,而是可以在整个晶体中运动,这种电子运动被称为“共有化电子。
能带通常分为价带、导带和禁带三部分。价带是晶体中电子能量最低的区域,导带是电子自由移动的区域,而禁带则是价带和导带之间的能量间隙,电子无法占据该区域。
根据电子是否填充在能带中,固体可以分为导体、半导体和绝缘体:导体的导带和价带重叠,半导体的导带和价带有较小的禁带宽度,而绝缘体的禁带宽度较大。

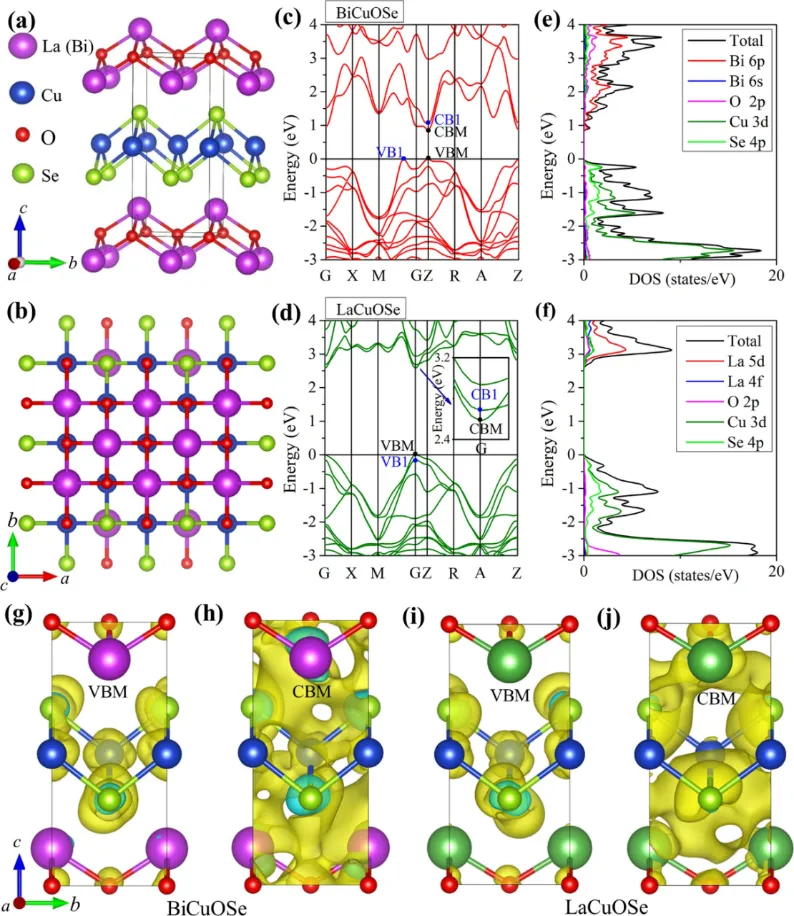

(npj Comput Mater 7, 18 (2021). https://doi.org/10.1038/s41524-020-00476-3)
能带理论不仅解释了固体材料的基本物理性质,还为理解半导体的电学行为提供了理论基础。
例如,当电子从价带跃迁到导带时,材料会表现出导电性;反之,如果禁带宽度较大,则材料表现为绝缘性。
物理意义:
能带理论的物理意义在于解释固体材料中电子的行为及其导致的导电性、绝缘性和半导体性质。
它基于量子力学原理,将晶体中的电子视为在周期性势场中运动的波函数,通过布洛赫定理描述电子波函数的周期性特征,从而形成能带结构,即电子能量允许的范围。
能带理论的核心是区分价带和导带,以及它们之间的禁带,解释了导体、半导体和绝缘体的物理本质。
此外,能带理论还为分析新材料、设计新器件提供了理论基础,并推动了半导体技术的发展。
导体:导带与价带重叠(无禁带),电子可自由移动(如金属)。
半导体:禁带较窄(约1 eV),热激发可使少量电子跃迁至导带(如硅、锗)。
绝缘体:禁带宽度大(>5 eV),电子难以跃迁,导电性极差(如金刚石)。

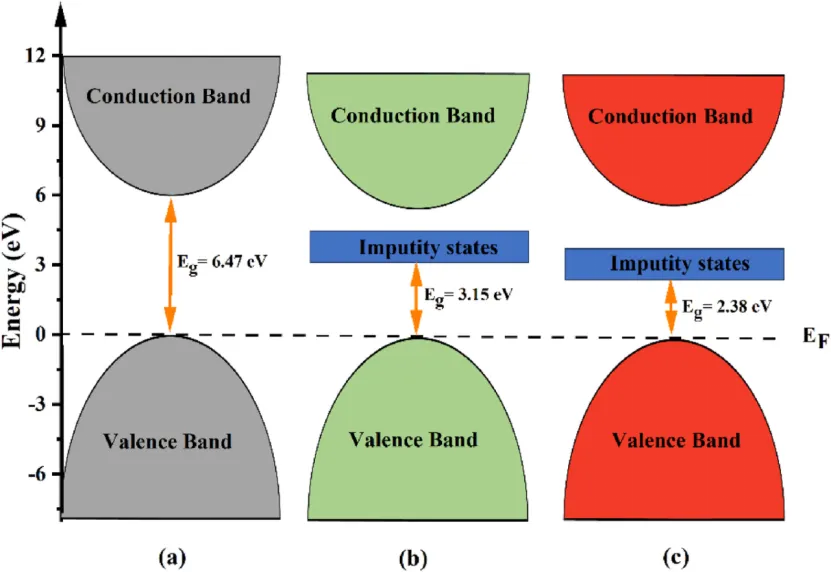

(https://doi.org/10.1016/j.heliyon.2024.e27029)
2. 态密度(Density of States, DOS)
态密度(Density of States, DOS)是固体物理学和凝聚态物理学中的核心概念,用于描述在单位能量范围内电子或量子态的分布情况。
其定义为单位频率或单位能量间隔内可被占据的状态数。
具体来说,态密度反映了电子在特定能量范围内的分布密度,是理解材料电子结构、光学性质、电导率等特性的重要工具。态密度的数学表达形式通常为:

其中, 表示从能量
到
的量子态总数,
是系统的体积。
态密度的应用非常广泛,例如通过分析费米能级附近的态密度,可以判断材料是金属、半导体还是绝缘体;通过局部态密度(LDOS)分析成键性质和轨道贡献等。

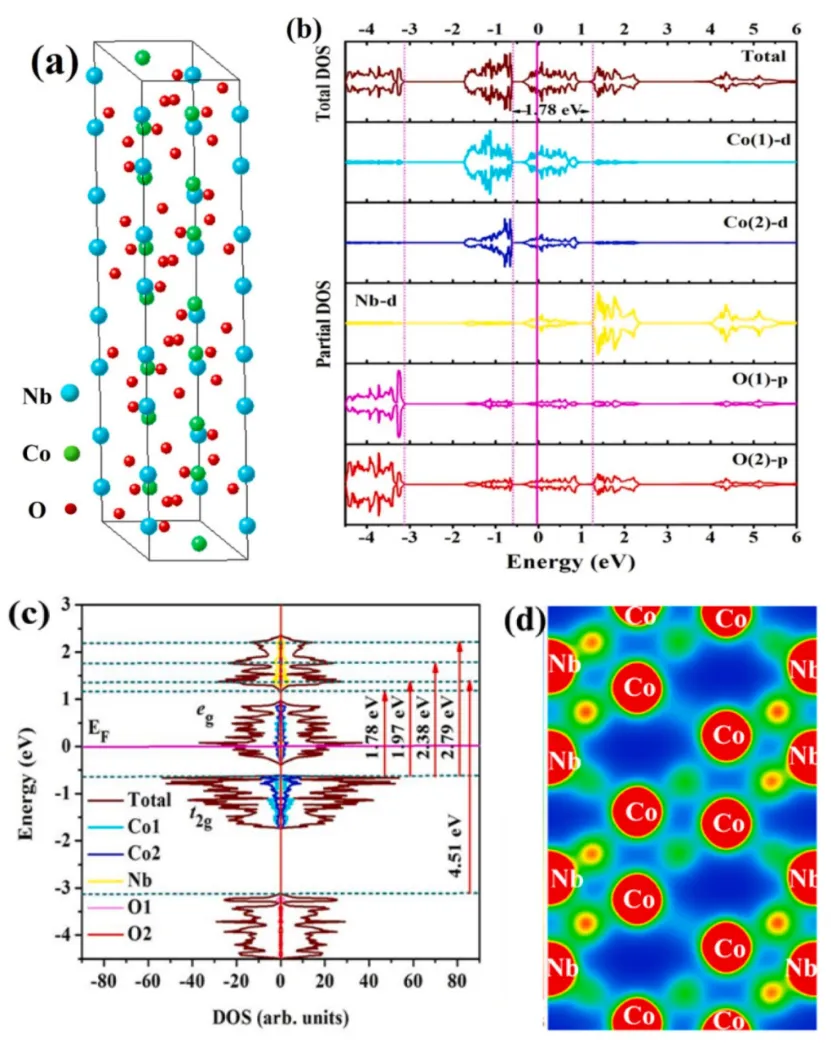

(Nat Commun 16, 3746 (2025). https://doi.org/10.1038/s41467-025-59041-5)
物理意义:
态密度的物理意义是描述在特定能量范围内,单位能量间隔内可被占据的电子态的数量分布。
它反映了材料中电子能级的分布情况,是固体物理学和凝聚态物理学中的核心概念,对于理解材料的电子结构、光学性质、电导率等特性至关重要。
具体来说,态密度可以量化在某一能量水平上可供电子占据的状态数量。高态密度意味着该能量水平上有较多的可用状态,而低态密度则表示该能量水平上可用状态较少。
通过态密度图,可以直观地分析材料的导电性(金属、半导体或绝缘体)、磁性(铁磁、反铁磁)以及光学特性(带隙、吸收边)。
态密度还可以用于分析材料的成键特性、价带宽度、导带宽度以及原子轨道对总态密度的贡献。
例如,在第一性原理计算中,态密度图能够揭示原子间的化学键信息以及轨道分布情况,从而帮助研究材料的物理性质。
态密度不仅是一个宏观的概率密度函数,还反映了微观电子状态的空间和时间分布,是研究固体物理和材料科学的重要工具。
导电性判断:金属在费米能级处有非零态密度,而半导体/绝缘体在此处态密度为零。
电子结构分析:通过分波态密度(PDOS)可识别特定原子或轨道的电子贡献(如d轨道对过渡金属磁性的影响)。
热力学性质:电子比热、磁化率等与态密度直接相关。

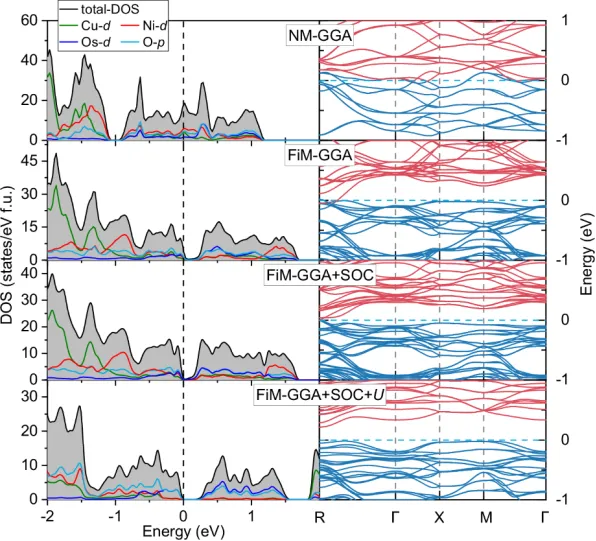

(https://doi.org/10.1016/j.jmst.2025.02.015)
能带与态密度的核心区别
能带结构描述的是晶体中电子能量随波矢(动量)的分布关系,它能够直观地揭示不同晶体方向上电子允许和禁止的能区、导带与价带的位置以及直接或间接带隙的大小;
而态密度则是将所有波矢信息“去动量”后,对各能量点上可用电子态数目的统计,它不区分电子运动方向,只关注在某一能量范围内有多少电子态可以被占据。
能带结构侧重于揭示电子在动量空间中的传播特性和相互作用,比如带宽、电子有效质量和能隙类型,而态密度则更适合用于分析总电子填充情况、费米能级附近的态分布以及判断材料的金属性或半导体性质。
简而言之,能带结构是一个能量–动量的“地图”,提供细节丰富的方向依赖信息;而态密度是这个地图在能量轴上的“投影”,告诉我们在各个能量层面上有多少“落脚点”。
这种动量依赖与能量依赖的区别,使得两者在研究电子输运、光学吸收和热力学性质时,分别发挥着互补却各具侧重的作用。

(npj Comput Mater 7, 18 (2021). https://doi.org/10.1038/s41524-020-00476-3)
维度 |
能带 |
态密度 |
描述对象 |
电子能量随动量 |
单位能量内的电子态数目(能量分布密度) |
信息侧重点 |
动量空间中的电子运动规律,直接带隙/间接带隙分析 |
能量空间中的电子态分布,轨道/原子贡献解析 |
可视化形式 |
能带图(能量–动量曲线) |
态密度图(能量–态密度曲线),可分解为总态密度(TDOS)、分波态密度(PDOS) |
应用局限性 |
无法直接显示轨道或原子的贡献 |
无法分析带隙类型(直接/间接) |
计算上的处理差异
相比之下,态密度(DOS)的计算侧重于全布里渊区的均匀采样,需要构建一个高密度的 k 点网格(通常数千到数万个点)来准确反映整个能带分布对能量轴的投影。
每一个 k 点都会贡献多个能量本征值,这些本征值随后被汇总到一个预设的能量网格上,并通过矩形法、三角剖分(tetrahedron)或高斯/梅林(Gaussian/Marzari–Vanderbilt)展宽等技术进行数值积分和光滑处理。
由于积分过程要处理庞大的数据量,DOS 计算对计算资源的存储和并行性能要求更高,且展宽参数的选择会直接影响峰值的形状与能量分辨率,因此需要反复测试以平衡精度与噪声。

(https://doi.org/10.1016/j.matlet.2025.138409)
综上所述,能带计算与态密度计算在流程与资源侧重点上有明显差别:能带强调路径上少量k 点的本征值求解与后期插值,适合判断能隙类型和载流子特性;而态密度则依赖高密度 k 网格的积分与展宽处理,以获得能量方向上态分布的细节。
二者在同一套电子结构代码(如 VASP、Quantum ESPRESSO 等)中往往需要分开设置计算输入:能带需指定 KPATH 与 NSCF,DOS 则需配置 DENsE k 网格与展宽参数,并分别独立运行,最后再合成对应的输出图谱。
应用场景对比
能带与态密度在材料研究中的应用各具侧重,却又互为补充。
能带结构主要通过电子能量随动量的分布关系揭示晶体的导电、光电及器件特性,而态密度则侧重于能量维度上的态数分布,进而分析电子填充和化学反应活性。
能带:
首先,从材料分类角度看,能带宽度直接决定了导体、半导体与绝缘体的界限,其中禁带宽度小于零或交叠的系统表现为金属行为,而有明显宽度的则可能为半导体或绝缘体。
带隙工程则利用可调的能带结构设计直接带隙材料(如砷化镓GaAs)来优化光电器件的发光和探测效率;同时,通过导带底与价带顶曲率分析可获得载流子有效质量,进而评估电子和空穴的迁移率与电导性能。
这一系列分析不仅能够指导新材料的发现,也为优化现有半导体器件提供了理论依据。

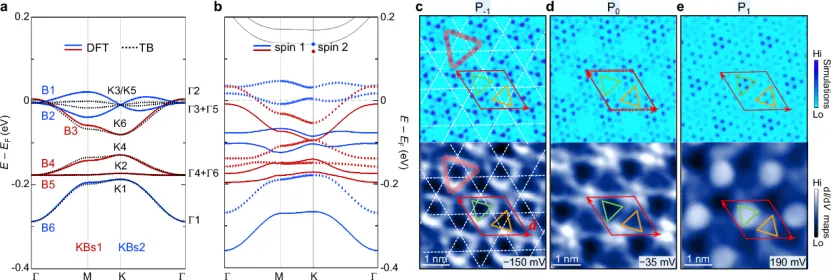

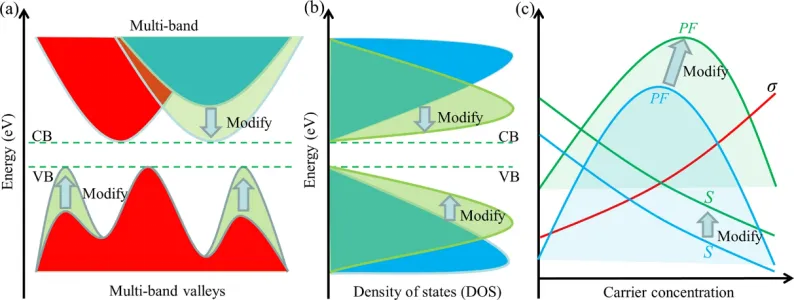

(Nat Commun 16, 3084 (2025). https://doi.org/10.1038/s41467-025-58226-2)
在能带结构的实际应用中,最常见的便是半导体与光电器件设计。
以GaAs 为例,它拥有直接带隙,电子从导带底跃迁到价带顶时无需借助声子,从而保证了高效的光发射和探测;
研究者可通过第一性原理计算预测不同化合物的带隙类型与大小,并结合实验手段进行带隙调控,如量子阱结构、应变工程等。此外,材料的载流子迁移率与能带曲率密切相关;
导带底较平坦意味着电子有效质量较大、迁移率较低,反之则可实现高迁移率电子器件,这在高速电子学与射频器件中尤为重要。
能带分析还广泛应用于拓扑材料和自旋电子学领域,通过考察能带反转和拓扑不变量,研究人员能够发现具备量子自旋霍尔效应或拓扑表面态的新型功能材料。
态密度:
态密度(DOS)作为能带信息在能量轴上的投影,同样在材料物性研究中扮演重要角色。
首先,在电子结构解析方面,金属材料在费米能级附近往往具有很高的态密度,这意味着大量电子态可参与导电过程,从而表现出优异的导电性能;
而在半导体中,DOS 曲线能够清晰标示带隙位置及掺杂能级,例如硅中掺入硼元素后形成受主能级峰,影响载流子浓度与电学特性。
其次,在化学键分析领域,局域态密度(PDOS)峰值重叠能够指示不同原子轨道间的混成与成键强度;
以过渡金属催化剂为例,d 带中心位置的偏移直接影响吸附能与反应活性,从而在催化剂设计和反应机理研究中提供重要线索。

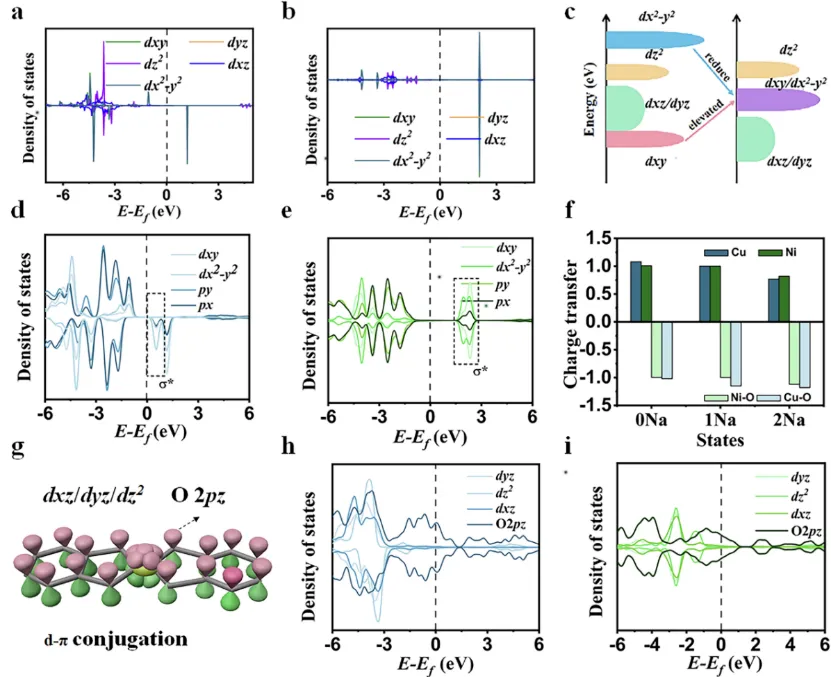

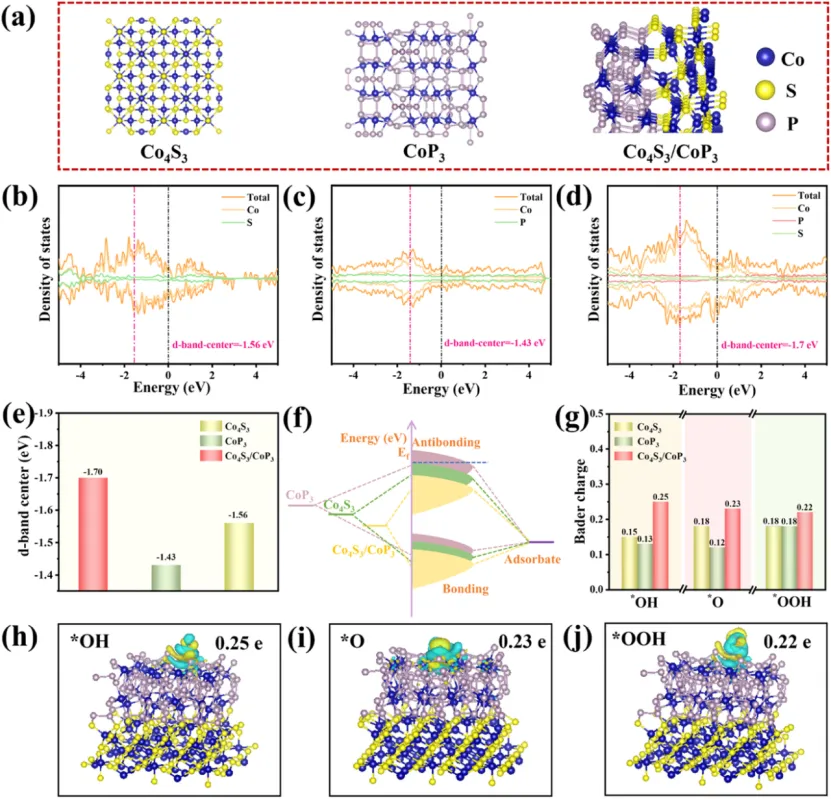

(Nat Commun 16, 3549 (2025). https://doi.org/10.1038/s41467-025-58759-6)
此外,态密度还常用于光学性质的理论预测:DOS 峰的位置对应特定能量下的跃迁强度,从而指导材料在光吸收、发射及光致发光器件中的波长选择与效率优化。
通过对态密度曲线的细致分析,研究者可以预测材料在紫外、可见或红外波段的吸收边缘,并结合分波态密度(PDOS)区分不同轨道贡献,为新型光电器件如光伏电池、发光二极管和光探测器的设计提供精确依据。
总体而言,能带结构与态密度在功能材料研究中各自发挥了从动量空间到能量空间的互补作用,共同推动了半导体、光电、催化与能源材料等领域的快速发展。
总结
维度 |
能带 |
态密度 |
核心作用 |
揭示电子动量空间的能量分布规律 |
量化能量空间的电子态密度分布 |
优势 |
分析带隙类型、载流子有效质量 |
解析轨道/原子贡献、成键机制、费米面特性 |
互补性 |
两者结合可全面分析材料电子结构(如能带图提供动量信息,态密度提供能量分布) |
|
计算侧重点 |
基于动量空间的计算(k点取样) |
基于能量积分的统计与投影 |
能带与态密度是固体物理中互为补充的核心工具:能带理论奠定了材料分类的基础,而态密度为微观电子行为提供了定量描述。
在新型材料(如拓扑绝缘体、二维材料)的设计中,两者的协同分析尤为重要。
