技术原理

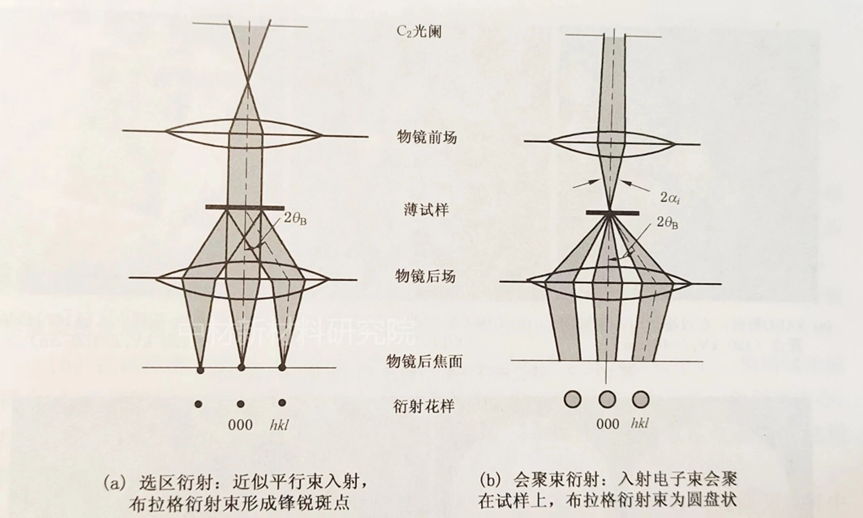

与SAED技术采用近似平行的电子束照射样品不同，CBED通过将电子束会聚成一个直径很小的照明束入射试样，会聚束中的不同角度的电子分别满足不同晶面的布拉格条件，在物镜后焦面形成衍射盘。衍射盘的形状、衬度与晶体的对称性、应力及缺陷等微观信息直接相关。
技术特点
空间分辨率高：束斑可聚焦至原子尺度，可实现单个缺陷、微小晶粒或界面的微区分析。
获取信息维度丰富：不仅可获得晶格参数，还可解析晶体点群/空间群、应力应变、禁带宽度等深层微观信息。
图案特征明显：单晶样品呈现规则衍射盘阵列，盘内有特征衬度（如HOLZ线、消光条纹）。
应用场景
晶体对称性分析：通过衍射盘的对称分布、消光规律，精准判定晶体的点群和空间群，尤其适用于低对称性晶体。

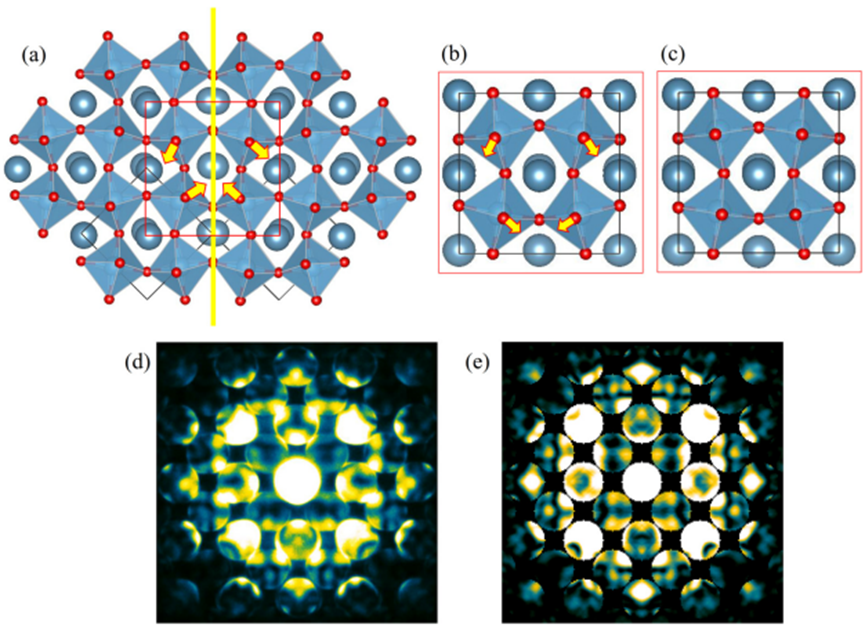

图 八面体的（a-c）晶体结构与相应的（d-e）CBED衍射图谱
（DOI：10.1063/5.0043851）
应力应变表征：衍射盘的畸变、位移与晶格畸变相关，可定量分析微区的应力状态和应变分布。
缺陷精细分析：针对位错、孪晶界、相界面等微观缺陷，通过衍射盘内部衬度变化，揭示缺陷的原子尺度结构。

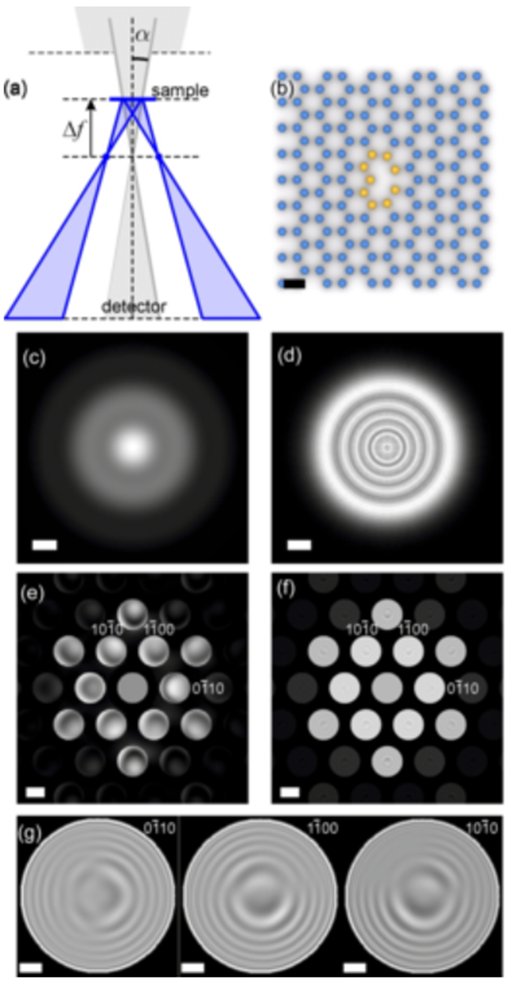

图4 利用CBED技术对二维晶体材料中的原子级别缺陷进行分析
（DOI：10.1103/physrevb.105.184113）
薄样品厚度测量：利用衍射盘的厚度条纹（等厚干涉条纹），精确计算样品的局部厚度（精度可达纳米级）。
能带结构研究：通过会聚束的电子能量损失谱结合衍射图案，分析晶体的禁带宽度、费米面结构。
