文章华算科技系统介绍了同步辐射光源的原理、优异特性及其在材料、生物、化学等领域中的多维实验方法，包括X射线衍射、吸收光谱、小角散射、成像和时间分辨技术等，阐述了实验流程规范与前沿进展，如原位环境舱、相干衍射成像及多模态联用，指出数据爆炸与算法复杂性是当前挑战，并展望AI辅助、自由电子激光融合与自动化平台推动同步辐射迈向多维、多尺度、多模态协同表征的未来。
同步辐射光源的原理与特性
同步辐射是由高能带电粒子（通常为电子）在磁场中沿曲线轨道加速时产生的电磁辐射。这一现象源于相对论性电荷的运动，其产生的光束具有高亮度、宽光谱连续分布、高度准直、高偏振性以及脉冲时间结构等优异特性。作为第四代光源，同步辐射装置通过插入件（如扭摆器和波荡器）进一步增强了相干性和亮度，为多尺度、多模态的实验研究提供了前所未有的条件。这些特性使得同步辐射成为探索物质微观结构与动态过程的”超级显微镜”，在材料科学、生物医学、化学和物理等前沿领域发挥着不可替代的作用。

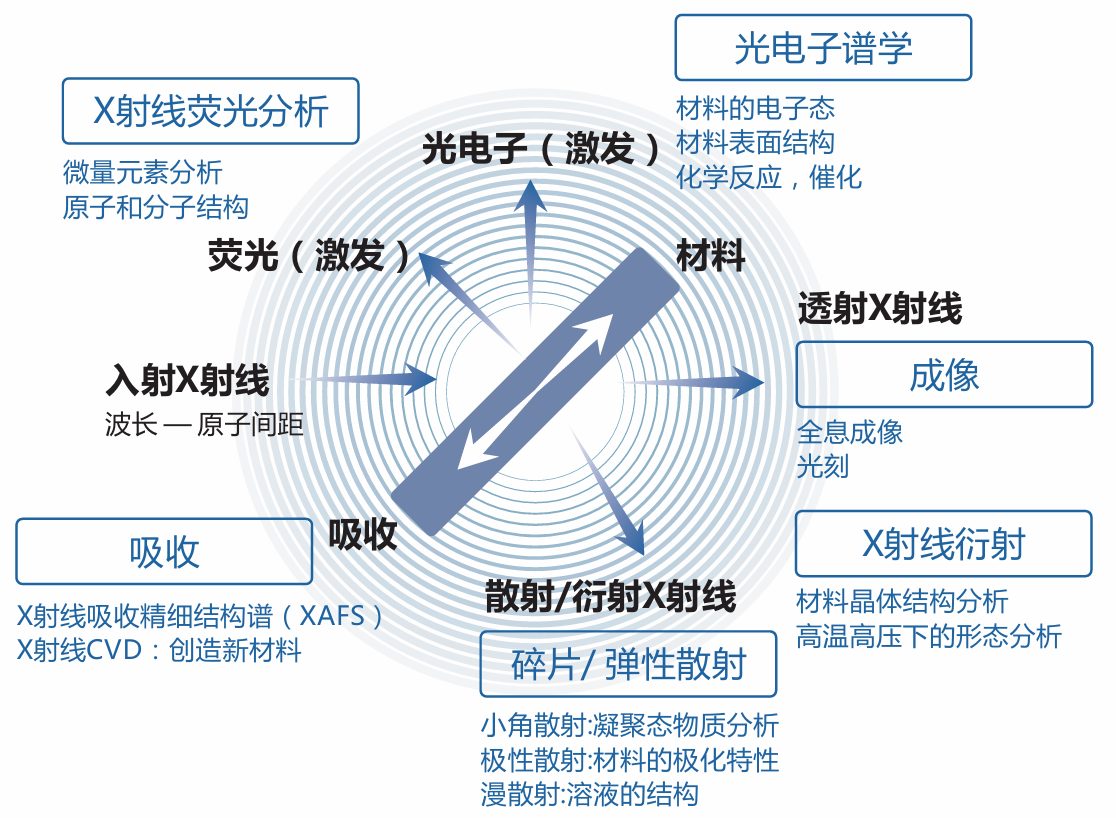

核心实验技术方法体系
X射线衍射（XRD）：晶体结构的精密解析
X射线衍射是同步辐射最基础且应用最广泛的技术，其原理基于布拉格定律（nλ = 2d sinθ），通过分析晶体对X射线的衍射图案确定原子排布。同步辐射的高亮度和准直性极大提升了衍射数据的信噪比与角分辨率，使其能够探测纳米级晶体缺陷、界面结构和相变过程。在极端条件下，如高压（> 100 GPa）或高温（> 2000 K），同步辐射XRD可结合金刚石对顶砧（DAC）装置，实时观测地球深部矿物或超硬材料的结构演化。例如，北京同步辐射装置（BSRF）的高压衍射线站通过聚焦光束（光斑尺寸< 5 μm）和高灵敏度探测器，实现了原位高压相变的动力学跟踪。
X射线吸收光谱（XAS/XAFS）：电子结构与配位环境的探针
X射线吸收精细结构（XAFS）技术通过测量X射线在吸收边附近能量的振荡变化，解析原子的配位数、键长、氧化态和电子构型。该技术分为X射线近边吸收谱（XANES）和扩展边吸收谱（EXAFS）两部分：
- XANES 提供对称性和价态信息，适用于催化反应中活性位点的鉴定；
- EXAFS 通过傅里叶变换获得径向分布函数，可精确量化原子间距（精度±0.01 Å）。快速XAFS（QXAFS）技术结合时间分辨探测，可在毫秒级尺度上追踪电化学反应或生物酶催化过程中的中间态。上海同步辐射装置（SSRF）的BL09U线站开发了XAS-PEEM联用平台，将元素特异性谱学与显微成像结合，实现了纳米尺度磁畴演变的原位观测。
小角X射线散射（SAXS）：纳米结构与多级序表征
SAXS技术探测倒易空间靠近原点区域的散射信号（0.1–10 nm⁻¹），适用于1–100 nm尺度的结构分析，包括胶体粒子、蛋白质聚集和纳米孔材料等。同步辐射的高亮度显著提升了SAXS的时间分辨率与统计精度，结合二维探测器可实时监测自组装过程的动力学。例如，在锂离子电池研究中，原位SAXS通过设计电化学窗口，揭示了充放电过程中电极材料的孔隙演化与体积变化。
X射线成像技术：多维度结构与功能可视化
同步辐射成像依托光束的高相干性与高通量，突破了传统吸收成像的分辨率限制：
- 相位衬度成像（PCI） ：利用相位梯度增强软组织或轻元素材料的边界的可见性，分辨率可达亚微米级；
- X射线显微断层扫描（Micro-CT） ：通过样品旋转获取系列投影图像，经算法重构三维结构，应用于生物器官血管网络或复合材料内部缺陷的无损检测；
- 干衍射成像（CDI） ：基于迭代相位恢复算法，实现超越透镜物理极限的纳米分辨率成像。近期发展的ptychographic衍射成像结合扫描探针，在10 nm分辨率下观测了电池电极充放电过程中的应力分布。
时间分辨技术：捕捉超快动力学过程
时间分辨实验依赖同步辐射脉冲结构（脉冲宽度约100 ps）和先进探测器技术：
- 泵浦-探测（Pump-Probe） ：超短激光脉冲激发样品（泵浦），延迟的X射线脉冲探测响应（探测），时间分辨率达皮秒（ps）甚至飞秒（fs）量级，可跟踪光诱导相变或分子反应过渡态；
- 秒级分辨技术：如快速扫描XRD或XAS，适用于晶体生长、催化循环等慢过程。欧洲同步辐射装置（ESRF）的ID09线站利用激光-X射线同步技术，观测了光致绝缘体-金属相变的晶格动力学路径。
实验流程与标准操作规范
同步辐射实验需遵循严格流程以确保机时高效利用与数据可靠性：
- 提案提交与评审：用户通过在线系统提交科学提案，阐明研究目标与实验方案，由设施专家委员会进行同行评审，择优分配束流时间；
- 样品制备与环境搭建：根据技术需求定制样品（如单晶、薄膜或溶液），并集成原位反应池（高温/低温/电化学环境）；
- 光束线调试与对准：在实验站调试单色器能量、聚焦光斑及探测器参数，优化信噪比；
- 数据采集与实时处理：利用专用软件（如SAXS的SASView、XRD的GSAS-II）进行在线分析，及时调整实验策略；
- 离线数据分析：借助拟合软件（Demeter处理XAFS、Fit2D转换衍射图像）完成数据建模。
整个流程通常需6–12个月，提案获批后用户需提前2-3月提交实验安全计划，实验结束后6个月内公开数据。
前沿进展与融合应用
原位环境舱技术拓展
近年来，多功能原位反应腔成为研究热点：
- 高压电化学池在SSRF用于锂硫电池多硫化物溶解的动态追踪；
- NSLS-II的气体环境反应器结合XAS，揭示了CO₂加氢催化剂的表面重构机制。这类设计需平衡X射线透过率（窗口材料如Be或金刚石）与环境控制精度（±0.1°C/±0.1 bar）。
相干衍射成像（CDI）突破
第四代光源（如ESRF-EBS）的全相干光束推动CDI进入三维纳米成像时代：
- Ptychographic技术实现50 nm分辨率的三维应变分布测绘；
- 飞秒脉冲的”单次曝光CDI”捕捉非晶材料晶化过程中的瞬态结构。
跨技术联用策略
同步辐射设施支持多模态协同实验：
- XRD-XAS联用同时获取晶体结构与局域配位信息，用于电池材料充放电机理研究；
- SAXS-WAXS（广角散射）同步监测纳米颗粒形态与晶相演化。
挑战与发展方向
同步辐射实验方法仍面临数据量爆炸（单TB级实验数据）与算法复杂性（如CDI相位恢复）的挑战。未来趋势包括：
- 人工智能辅助实验：机器学习优化实时数据采集与重构；
- 自由电子激光（XFEL）融合：结合飞秒脉冲实现阿秒（as）级过程观测；
- 高度自动化平台：集成机器人样品管理提升实验通量。
同步辐射实验方法已从单一技术发展为多维、多尺度、多模态的协同表征体系，持续推动着对物质世界的认知边界。随着第四代光源全面升级与智能算法的深入应用，其在能源、生命和材料科学中的变革性作用将进一步凸显。
