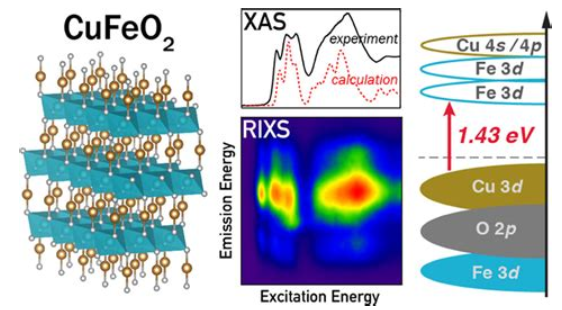

过渡金属氧化物的价态与电子结构探测

说明：这篇文章由华算科技撰写，介绍了同步辐射在过渡金属氧化物价态与电子结构探测中的应用。通过阅读，读者可以深入了解XAS、RIXS及XPS等技术在价态定量与阴离子氧化还原机制研究中的作用，掌握其在储能与催化体系电子结构解析中的重要意义。

一、引言：为何关注过渡金属氧化物的价态与电子结构

过渡金属氧化物（TMOs）广泛用于电极材料、催化与功能器件，其性能深受金属阳离子价态、氧阴离子参与度以及金属—氧共价性等电子结构因素制约。面向高能量密度与长寿命应用，必须在工作条件下原位解析价态与局域电子结构的演化，建立从电子—原子—纳米—微米多尺度的结构—性能关联。以同步辐射为代表的先进表征体系，已形成“衍射+谱学+成像”的多模态框架，并能在原位/工况下追踪反应与循环过程中的关键中间态与界面化学，为理解与优化TMOs提供定量依据。相关工作系统指出，结合XAFS、XPS、RIXS等不同取样深度与灵敏度的光谱学，以及时间分辨XRD与高分辨成像，可同时锁定价态变化、配位环境、离子迁移与空间分布等信息，进而阐释储能与失效机理。

二、核心物理量：价态、共价性与阴离子氧化还原

过渡金属d电子占据与TM–O杂化程度决定了X射线吸收近边结构（XANES）与共振非弹性散射（RIXS）的指纹响应；在层状过渡金属氧化物中，容量与电压维持不仅取决于过渡金属（如Ni、Mn）的可逆价态摆动，还可能涉及晶格氧参与的“阴离子氧化还原”，其不可逆氧释放会降低过渡金属平均价态并引发电压衰减。这一现象在典型体系中已以sXAS + mRIXS量化揭示：体相Ni的电荷补偿主要来自Ni²⁺/Ni³⁺而非传统认知的Ni²⁺/Ni⁴⁺，循环后Ni²⁺/Ni³⁺逐步失活，同时伴随氧释放导致Mn、Ni平均价态降低与电压退化。

三、软/硬X射线吸收谱：价态定量与取样深度差异

对3d过渡金属，软XAS（2p→3d）直接探测3d未占据态，多重态效应使谱峰锋利且价态分量可线性组分拟合定量（如Mn²⁺/Mn³⁺/Mn⁴⁺标准谱线性拟合）；同时需注意自吸收导致的TFY畸变，体相定量宜采用iPFY以提高准确性。在探测深度上，总电子产额（TEY）模式之软XAS仅数纳米而硬XAS透射可达微米量级，因此软XAS对表面/界面化学态尤为敏感，硬XAS对体相更具代表性，二者互补用于构建表—体差异的价态剖面。

四、RIXS与mRIXS：阴离子过程的“指纹”表征

O K边mRIXS已提供区分“稳定晶格氧可逆氧化还原”与“活性氧/氧气释放”的光谱学指纹。在富镍或富锂层状氧化物的高电压区，可观察到随充电增强的氧参与“指纹”信号；若材料表面/界面经合理调控（如构筑含氧空位的稳定涂层），则该活性氧释放信号可被有效抑制，从而提升可逆性与结构稳定性。在更广泛的谱学图景中，周详的综述也强调RIXS与XAFS、XPS联用以追踪电荷转移与界面化学的必要性。

五、原位XAS的定量能力：价态轨迹与循环稳定性

原位荧光XANES结合离线EXAFS已被用于解析工作电位与循环次数下的价态精细变化，典型结果显示Ni在充放电间可在+2与+3之间可逆摆动，且价态回到近初始水平对应更优循环稳定性，展示了XAS对“价态—性能”因果链条的定量抓取能力。这种“随电位而动”的价态轨迹为建立电化学窗口内TM—O配位与电子结构的可逆性提供了实证基础。

六、多尺度联用：从局域电子到纳米/微观结构

价态与电子结构的变化往往伴随颗粒尺寸、孔隙与相变等多尺度结构演化。SAXS对孔隙、界面与纳米颗粒尺寸分布/比表面积高度敏感，已用于原位观察电极在工作中呈现的层级纳米结构及不同粒径的异质性演化，从而与光谱学的价态信息互证，建立“电子—纳米形貌—电化学”的结构—功能关联。进一步，SAXS/XRD/XAFS三技术“同位同时”联用可以同步获取原子近邻配位、晶体学长程有序与纳米尺度粒径的时间演化，实现路径依赖合成与自组装过程的全景追踪，为理解不同阶段的价态与结构耦合提供独特视角。

七、方法学要点：标准谱拟合、表—体区分与数据可信度

开展价态与电子结构定量时，软XAS常以不同价态标准样品库线性组合拟合样品谱，得到价态分布；为抑制自吸收与饱和效应导致的畸变，宜采用iPFY等策略进行体相定量；结合TEY/TFY/透射等多探测模式可区分表面与体相的差异，避免仅凭单一模式得出偏差结论。在多技术融合方面，面向电极与界面复杂环境，衍射、XAFS、RIXS与成像的互补信息被证明可共同限定“价态—配位—形貌—空间分布”，提升机理判读的唯一性与稳健性。

八、典型个案：层状氧化物中Ni/Mn与O的协同补偿

以P2相层状氧化物为例，基于sXAS + mRIXS的原子尺度分析揭示：首要的阳离子补偿来自体相Ni²⁺/Ni³⁺循环，而Mn、Ni在循环中平均价态下降与电压衰减相伴；同时，氧阴离子以“不可逆氧释放”为主的方式参与电荷补偿，这是导致过渡金属价态总体降低的根本原因。该套谱学方法也可扩展到其他Mn基层状正极的体相价态定量，为“阴离子—阳离子”协同补偿的机理图谱提供了统一量化思路。在高电压窗口下，O K边mRIXS能直接识别“活性氧释放”与“可逆氧化还原”的差异指纹，并通过界面工程实现活性氧行为的抑制与可逆性的提升。

九、扩展维度：界面电子结构与红外/光电子技术

除XAS/RIXS外，高能硬XPS（HAXPES）与常规XPS在原位条件下可解析界面元素价态与电荷转移，辅助理解电极/电解质界面处的化学态演化；这些手段与XAFS等组合使用，有助于在空间上分离体相与界面贡献，提高价态与电子结构判断的置信度。在更宽谱段上，同步辐射红外显微光谱具备高亮度与高信噪比优势，已在多领域用于键振动态与电子态相关信息的空间解析，并被看好与机器学习、纳米红外及多外场联用，构筑更强的多维谱学平台。

十、结语与展望：走向更高分辨与更强联用

面向TMOs的价态与电子结构探测，原位/工况、时间—空间—能量多分辨的“谱—衍—像”联合已成为必由之路。随着第四代光源与高相干束流的普及，结合XRD、PDF、XAFS、RIXS、X射线拉曼及高分辨成像的多技术协同，以及AI驱动的数据智能化处理，有望把价态、共价性、阴离子过程与结构演化的因果链条在更接近应用场景的条件下“看清楚、量准确”，加速材料设计与性能预测的闭环。

【高端测试 找华算】

华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！

🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！

👉立即预约，抢占发表先机！
