XRD变温测试的研究分析数据解读关键指标？

XRD变温测试（变温X射线衍射分析）是在不同温度条件下对样品进行X射线衍射（XRD）分析的技术，通过追踪衍射峰的位置、强度、宽度等随温度的变化，研究材料的晶体结构、相变、热膨胀、晶格畸变等与温度相关的特性。它广泛应用于材料科学、地质学、催化、金属材料等领域，是揭示材料“结构-温度”关联的重要手段。

XRD变温测试的核心原理基于布拉格衍射定律（2dsinθ=nλ，其中d为晶面间距，θ为衍射角，λ为X射线波长，n为整数），并结合温度对晶体结构的调控：

当温度变化时，材料的晶体结构可能发生改变（如晶格膨胀/收缩、相变、有序-无序转变等），导致晶面间距d变化；根据布拉格定律，d的变化会引起衍射峰位置（θ）的偏移；

同时，衍射峰的强度、半高宽（FWHM）等参数也可能随温度变化（如晶粒生长会使峰变窄，晶格畸变会使峰宽化）。

通过分析不同温度下的XRD图谱，可定量或定性表征材料的热致结构变化。

相变研究：检测材料在温度诱导下的晶体结构转变（如金属的奥氏体-铁素体相变、陶瓷的四方-单斜相变、高分子的结晶-熔融转变等）。

例：高温下某衍射峰消失，同时出现新峰，指示新相生成。

热膨胀系数测定：通过衍射峰位置随温度的偏移计算晶格常数随温度的变化，进而得到线膨胀系数或体膨胀系数。

温度诱导的结构稳定性分析：评估材料在高温或低温下的结构稳定性（如催化剂在反应温度下是否保持晶型，陶瓷材料是否因高温分解导致结构坍塌）。

晶格畸变与缺陷演化：高温下材料内部缺陷（如位错）的变化会导致衍射峰宽化，通过峰宽分析可研究缺陷行为。

变温XRD系统在常规XRD基础上增加温度控制模块，核心组成包括：

X射线源：提供单色化X射线（如CuKα，λ=0.15418nm），与常规XRD一致。

变温样品台：

核心部件，用于夹持样品并精确控制温度，分为加热型（室温至1500℃以上，如电阻加热）、制冷型（低温至-196℃，如液氮/液氦制冷）或宽温域型（-196℃~1800℃）。

样品台设计需保证X射线穿透性（如薄金属/陶瓷载台），并减少背景散射。

控温系统：包括温度控制器、加热/制冷装置（如加热丝、液氮杜瓦瓶）、热电偶（实时监测样品温度），精度通常要求±1℃以内。

气氛控制装置（可选）：针对易氧化、易挥发或需特定反应环境的样品，可通入惰性气体（N₂、Ar）、还原性气体（H₂）或反应气体（O₂、CO₂），避免样品在测试中变质。

探测器：与常规XRD相同（如闪烁计数器、CCD探测器），用于采集衍射信号。

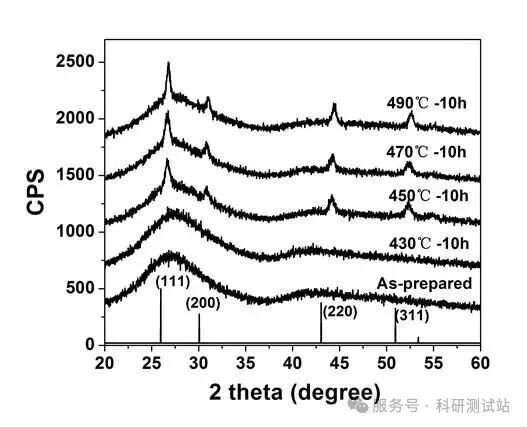

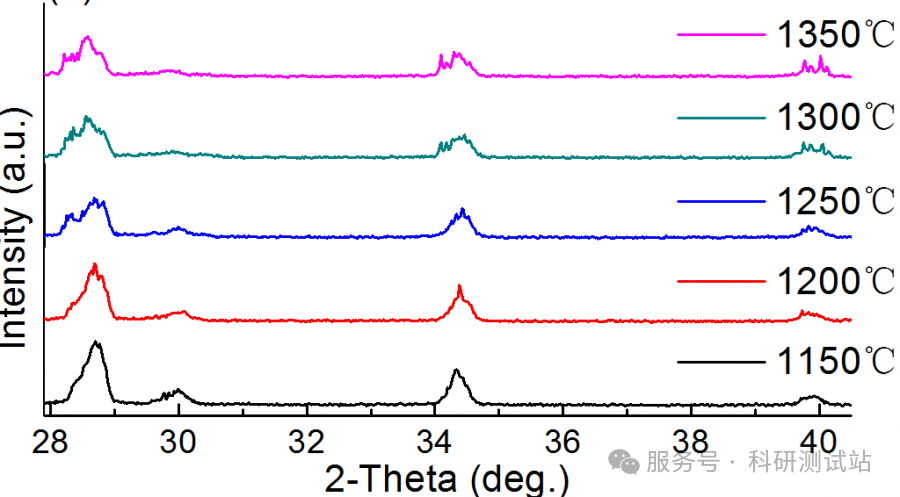

衍射峰位置偏移：

温度升高时，若峰位向低2θ方向移动（d增大），说明晶格膨胀（热膨胀）；向高2θ方向移动（d减小），说明晶格收缩（如低温下的收缩或特殊相变）。

例：金属Al在25℃时（111）峰位于38.47°，升温至500℃时峰位降至38.20°，对应晶格常数从0.405nm增至0.407nm。

衍射峰的出现/消失：

指示相变：如高温下某一晶相的特征峰消失，同时出现新峰，说明发生相转变（如ZrO₂从单斜相（低温）→四方相（高温）的转变，会伴随特定峰的消失与生成）。

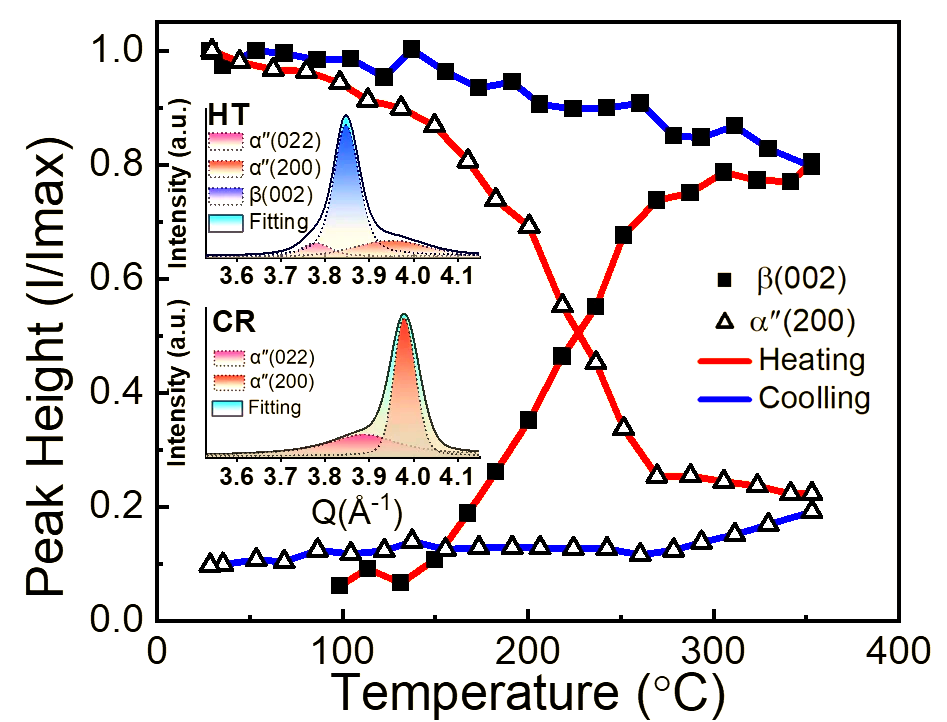

峰强度变化：

可能与晶粒取向（温度诱导晶粒择优生长）、有序度（如高温下有序相→无序相，峰强度降低）相关。

峰宽化（FWHM增大）：

可能源于晶格畸变（温度应力导致原子偏离平衡位置）或晶粒细化（高温下晶粒异常长大反而会使峰变窄，需结合具体情况分析）。

温度校准：定期用标准样品（如已知相变点的金属In、Sn）校准样品实际温度，避免热电偶位置偏差导致的测温误差（误差需控制在±2℃内）。

热滞后效应：升温与降温过程中，相变温度可能不同（如某些材料降温时相变滞后），需分别测试并对比。

气氛保护：对易氧化（如金属、合金）或易挥发（如低熔点有机物）样品，需通入惰性气体（Ar、N₂），流量控制在10-50mL/min，避免样品变质。

样品导热性：低导热样品（如陶瓷、聚合物）需缓慢升温（≤5℃/min），确保样品内部温度均匀；高导热样品（如金属）可适当提高速率。

背景干扰：高温下样品台（如金属载台）可能产生额外衍射峰或荧光，需选择低散射材料（如石墨、陶瓷）作为载台，或通过软件扣除背景。

XRD变温测试通过“温度-结构”关联分析，能直观揭示材料的热致相变、热膨胀、结构稳定性等关键特性，是材料研发（如高温结构材料、相变储能材料）和性能优化的重要工具。测试时需根据样品特性（热稳定性、形态）合理选择温度范围、气氛及扫描参数，以确保数据的准确性和可重复性。
