从原子能级到固体能带：价带、导带与禁带的定义区分及电学本质

说明：本文华算科技旨在系统性地梳理从孤立的原子能级到固体能带的演化过程，精确定义价带、导带与禁带，阐述其如何决定材料的电学分类，并探讨其在现代科技中的核心地位与前沿发展。

在探索复杂的催化现象之前，我们必须回归到物质构成的最基本单元——原子。一个孤立的原子，其核外电子的能量状态并非连续的，而是处于一系列离散的、量子化的能级上。

然而，当大量的原子（例如，数以亿计的原子）相互靠近，并以周期性的晶格结构排列形成固体时，情况发生了根本性的变化。

原子间的距离缩短导致了它们外层电子云的重叠与相互作用。根据量子力学中的泡利不相容原理，在同一个体系中，不能有两个或两个以上的电子占据完全相同的量子态。

为了遵循这一基本法则，当N个原子聚集在一起时，原本单一的原子能级会分裂成N个彼此靠得非常近的、能量稍有差异的新能级。

当N是一个宏观数量级（如阿伏伽德罗常数级别）时，这些密集排列的能级就汇合成了一个看似连续的能量范围，这便是“能带”。

在能带与能带之间，可能存在电子无法占据的能量区域，这被称为“禁带”或“能隙‍”。一个固体材料中所有允许存在的能带和它们之间的禁带共同构成了该材料独一无二的能带结构。

正是这个能带结构，像材料的“电子指纹”一样，从根本上决定了其电学、光学和化学性质。

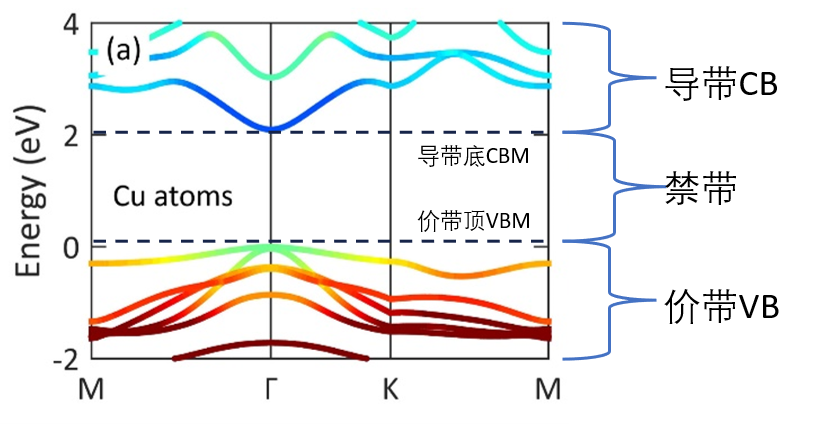

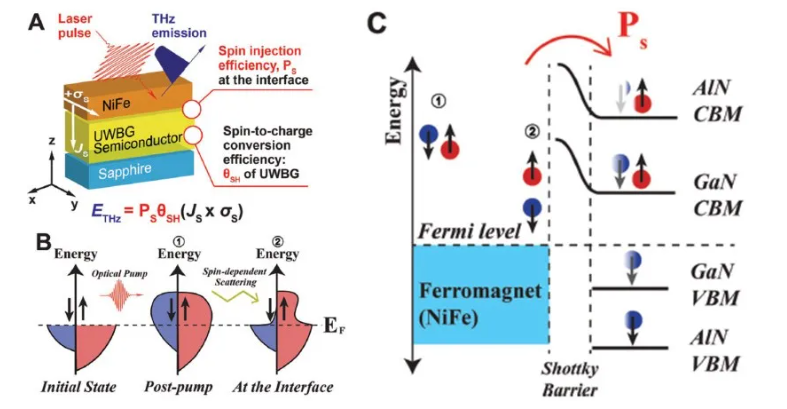

价带：在绝对零度（0K）时，由价电子完全填充的最高能带被称为价带。价带中的电子深度参与原子间的共价键形成，被原子核强烈束缚，通常不具备自由移动的能力，因此不直接贡献于导电。

导带：位于价带之上、在绝对零度时完全空置或部分填充的最低能带是导带。导带中的电子能量较高，摆脱了原子核的直接束缚，可以在晶格中自由穿梭。这些自由电子是电流的载体，它们的数量和迁移能力决定了材料的导电性。

禁带：禁带是价带的最高能量点（价带顶）与导带的最低能量点（导带底）之间的一个能量区间。在这个能量范围内，不存在任何稳定的电子态，因此电子无法在禁带中稳定存在。

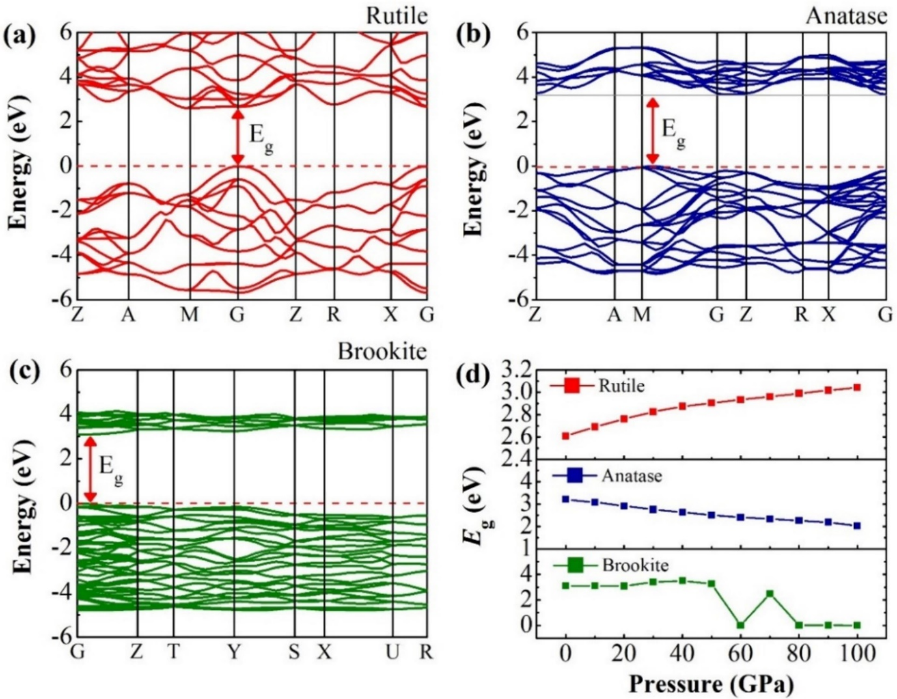

禁带的宽度（通常用Eg表示）是一个至关重要的参数，它代表了将一个价电子激发到导带，使其成为自由电子所需的最小能量。

当一个电子从价带跃迁到导带后，会在价带中留下一个带正电的空位，即“空穴”（hole），空穴也可以在电场作用下移动，形成等效的电流。

导体：导体的价带与导带发生重叠，或者价带本身没有被完全充满。这意味着价带与导带之间没有禁带。电子几乎不需要任何额外能量就能跃迁到可自由移动的导带能级，因此在微弱的电场下即可形成大量自由电子，表现出极佳的导电性。

绝缘体：绝缘体拥有一个非常宽的禁带（通常定义为Eg>3.5电子伏特, eV）。价带被电子完全填满，而导带完全是空的。

由于禁带太宽，在常规条件下（如室温热能、普通电场），电子极难获得足够的能量跨越这个巨大的鸿沟到达导带。因此，材料中几乎没有自由载流子，表现为绝缘。

半导体：半导体的能带结构介于导体和绝缘体之间，其禁带宽度适中（通常在0.1 eV到3.5 eV之间）。在绝对零度时，半导体价带全满，导带全空，表现得像绝缘体。

但随着温度升高，部分电子可以通过吸收热能或光子能量（当光子能量大于或等于禁带宽度时）跃过禁带，进入导带成为自由电子，同时在价带留下空穴。

这使得半导体的导电性对温度、光照和杂质等外界条件极为敏感，这种可控性正是其在电子器件中大放异彩的基础。

从单个原子的离散能级，到亿万原子聚集形成的连续能带，价带、导带与禁带这三个核心概念构筑了我们理解固体世界电学行为的理论框架。

能带结构不仅清晰地划分了导体、半导体和绝缘体，其宽度和形态更蕴含着材料与光、热、电相互作用的信息。
