同步辐射四代光源与自由电子激光：原理剖析与特性对比

说明：要理解同步辐射与自由电子激光的关系，首先必须追溯其物理原理的根源。两者都源于高速运动的带电粒子与磁场的相互作用，但其产生光的方式却存在本质区别。本文华算科技意在使读者清晰的了解到两者的联系与差异，以及未来先进光源的特性。

同步辐射是由带电粒子（如电子）以接近光速的相对论速度运动时产生的电磁波。这种辐射通常发生在带电粒子经历横向加速度或沿弯曲路径（如圆形轨道）运动时。当粒子在磁场作用下发生偏转，其路径产生曲率，从而辐射出电磁能量。

同步辐射的产生和特性与相对论效应密切相关，包括洛伦兹收缩、多普勒效应等。在观测者坐标系中，粒子的运动轨迹可能变得尖锐，导致视加速度极大，从而增强电磁信号强度。粒子在运动过程中会因辐射而损失能量，这会影响其运动周期性。

根据相对论电磁学，运动的带电粒子会产生电场和磁场，进而形成辐射场。辐射场的角分布、频率、极化特性等可以通过理论推导得出。

实际应用中，同步辐射通常由加速器（如储存环）产生，其中电子束在磁场中加速、偏转，从而产生高强度的同步辐射。

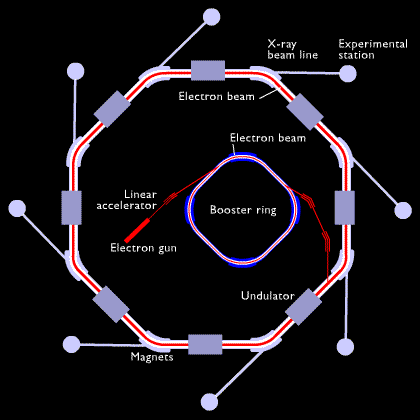

同步辐射光源示意图

同步辐射的发展大致可分为四个阶段。

第一代（约1960-1970年代）是利用为高能物理实验建造的加速器产生的“寄生”辐射。

第二代（约1970-1980年代）是专门为产生同步辐射而建造的储存环。

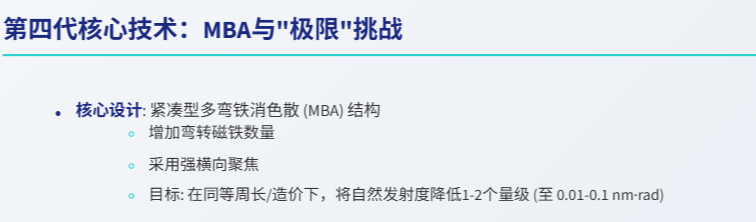

第三代（约1990年代至今）通过在储存环中大量使用波荡器和摇摆器等插入元件，将光源亮度和性能提升到新的高度。第四代光源致力于将传统储存环光源的性能推向物理极限-衍射极限储存环。

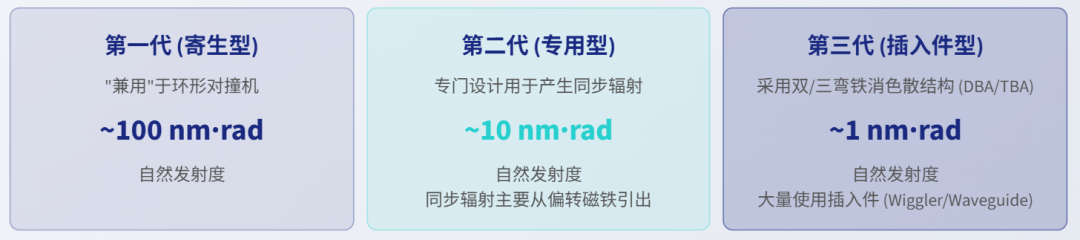

同步辐射每代光源差异

同步辐射具有一系列卓越的特性：

宽光谱范围

高亮度与强度

高准直性与低发散

天然偏振特性

脉冲时间结构

高稳定性和高纯净性

现代同步辐射设施的亮度极高，例如中国第四代同步辐射光源HEPS在典型硬X射线波段的同步辐射亮度可达1×10²²ph/s/(mm²·mrad²·0.1%BW) 。

2009年美国斯坦福直线加速器中心国家实验室建成世界第一台硬X射线自由电子激光装置—直线加速器相干光源LCLS，标志着自由电子激光率先取得突破。

自由电子激光（FEL）的工作方式主要基于相对论电子束在周期性磁场（如波荡器或谐振腔）中运动时，通过与自身电磁场的相互作用，产生并放大相干辐射。

这种过程可以是自放大自发辐射（SASE）模式，其中电子束的随机发射触发放大，也可以是种子模式（Seeded FEL），通过外部激光源注入的光子来启动和控制放大过程，以获得更稳定和可控的输出脉冲。FEL的产生依赖于直线加速器提供的高能电子束。

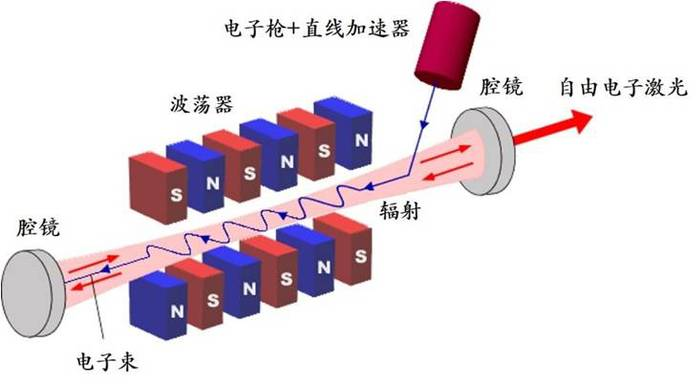

自由电子激光原理示意图

自由电子激光是基于直线加速器提供的相对论电子束，通过波荡器或谐振腔系统实现光辐射与相对论自由电子的相干辐射放大。

自由电子激光具有诸多显著优势：

高亮度（其峰值亮度和平均亮度远超传统同步辐射光源，可达多个数量级）；

超短脉冲（皮秒量级甚至飞秒量级的脉冲，时间结构可控）；

高相干性（具有高空间相干性和时间相干性，可实现衍射极限和傅里叶变换极限）；

宽频谱范围（频率连续可调，覆盖从软X射线到红外等广泛波段）；

强偏振性（可产生可变偏振的辐射）；

高功率密度（强度与电子总数平方成正比，可指数级增加）。

具体而言，自由电子激光的峰值亮度比当今最先进的同步辐射设施高出8个或更多数量级，平均亮度高出5个数量级。其瞬态亮度是典型三代光源的100倍以上具有皮秒量级的超快时间结构，且时间结构可控制。

基波光子能量可达几十keV 具有频率连续可调、频谱范围广、相干性好、偏振强等优点。

第四代同步辐射与自由电子激光虽是同根同源，但其产生的光源的性能指标却有着巨大差异。这些差异直接决定了它们能够解决的科学问题的广度和深度。

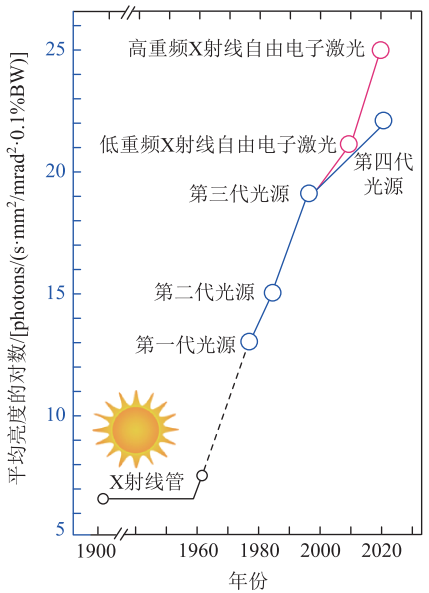

亮度是衡量光源性能最重要的综合指标。在这一点上，自由电子激光展现出压倒性优势。

研究资料明确指出，FEL的峰值亮度比最先进的第三代同步辐射光源高出数个（通常是8到10个）数量级。

具体来说，其峰值亮度可达到同步辐射的1亿倍（10^8倍），平均亮度也高出5个数量级。这种超高峰值亮度意味着科学家可以在极短时间内获得足够强的信号，为研究瞬态过程和探测单个纳米结构提供了可能。

相干性描述了光波在空间和时间上的相位一致性，是实现高分辨率衍射成像等实验的关键。自由电子激光在这方面同样远超同步辐射。

FEL能够产生具有完全横向相干性和部分乃至近乎完全纵向（时间）相干性的X射线脉冲。

相比之下，第三代同步辐射源产生的光主要是非相干或部分相干的。FEL优异的相干性使其成为进行相干衍射成像（CDI）等前沿实验的理想工具，能够实现对非晶样品进行纳米级无透镜成像。

探测超快动态过程的能力，直接取决于光源脉冲的持续时间。这是FEL与同步辐射的又一个分野。第三代同步辐射光源的脉冲长度通常在皮秒（10⁻¹²秒）量级。而自由电子激光则轻松进入了飞秒（10⁻¹⁵秒）甚至阿秒（10⁻¹⁸秒）领域。

如此短暂的脉冲就像一台“快门速度”极高的相机，能够捕捉到分子化学键断裂与形成、电子在原子内的跃迁等超快过程，从而让拍摄“分子电影”成为现实。

同步辐射凭借其技术成熟度高、运行稳定、用户群体庞大、实验方法多样化以及相对更低的运行门槛，在未来很长一段时间内仍将是科学研究的主力军和基石。

全球范围内对第三代同步辐射光源进行升级（如升级为衍射极限储存环），以及新建第四代同步辐射光源的计划，都证明了其强大的生命力。

自由电子激光无疑代表了当前先进光源技术的性能巅峰，它在亮度、脉冲时长和相干性三大核心指标上拥有同步辐射无法比拟的优势，是解决特定尖端科学问题（尤其是涉及超快和超强相互作用的领域）的唯一选择。它正在不断开拓科学研究的新疆界。
