晶体缺陷：分类、机制与材料性能影响

什么是晶体缺陷

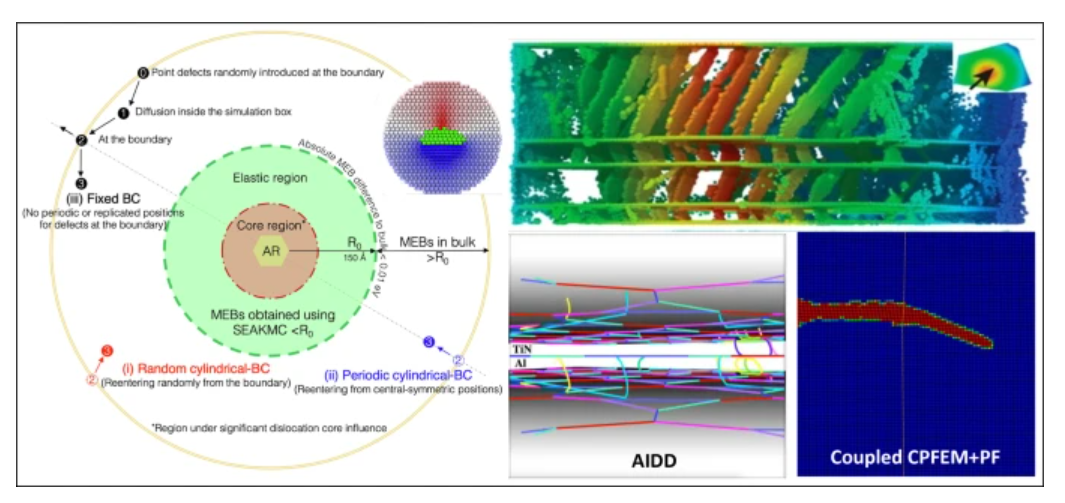

晶体缺陷（Crystal Defects）是指晶体结构中偏离理想周期性排列的异常现象。在理想晶体中，原子或分子按照严格规则形成有序晶格，但在实际晶体中，受热振动、生长条件、外部应力或杂质影响，缺陷不可避免。晶体缺陷决定了材料的宏观性能，如强度、导电性和光学特性，是材料科学的核心研究对象。

DOI: 10.1557/s43577-023-00647-9

晶体缺陷的浓度和分布受热力学和动力学控制，例如点缺陷的平衡浓度可用Arrhenius方程描述：C = exp(-E_f / kT)，其中E_f为形成能，k为玻尔兹曼常数，T为温度。缺陷工程通过调控这些缺陷优化材料性能。

影响晶体缺陷的因素



晶体缺陷的形成和行为受多种因素影响，可通过实验和计算方法分析：

晶体结构：晶格类型（如FCC、BCC、HCP）决定缺陷类型和能量。例如，FCC晶体易形成层错，BCC晶体中位错运动受高Peierls势垒限制。

生长条件：快速冷却或掺杂引入高浓度缺陷，如半导体中掺杂导致置换缺陷。

外部环境：温度升高增加空位浓度，辐射诱导空洞形成，应力促进位错增殖。

化学成分：杂质原子（如碳在铁中）形成间隙或置换缺陷，改变局部应力场。

这些因素通过改变缺陷的能量和迁移行为，影响材料性能，如强度、导电性和耐腐蚀性。

晶体缺陷的分类

晶体缺陷按维度分类，每类缺陷具有独特形成机制和作用。

1. 点缺陷（Point Defects）

点缺陷是零维缺陷，涉及晶格中单个原子的异常，浓度通常为10^-6至10^-3，高温或辐射下显著增加。主要类型包括：

空位缺陷（Vacancies）：晶格位置缺失原子，促进扩散和相变。例如，硅中空位影响载流子寿命。

间隙缺陷（Interstitials）：额外原子挤入晶格间隙，引起畸变，如碳在铁中增强硬度。

置换缺陷（Substitutional Defects）：外来原子取代本征原子，如硅中掺磷形成n型半导体。

DOI: 10.1038/s41524-023-00973-1

点缺陷通过电荷转移和应力场影响电子结构和机械性，例如，非金属晶体中点缺陷的研究已与越来越多的材料应用相关，该文献澄清了点缺陷的基本定义，鼓励正确使用相对电荷进行描述，并强调将它们视为准粒子。

2. 线缺陷（Line Defects）

线缺陷（位错）是一维缺陷，决定材料的塑性变形。主要类型包括：

刃位错（Edge Dislocation）：晶格中插入或缺失原子平面，柏氏矢量垂直于位错线。

螺位错（Screw Dislocation）：晶格呈螺旋扭曲，柏氏矢量平行于位错线。

DOI: 10.1016/j.carbon.2021.11.072

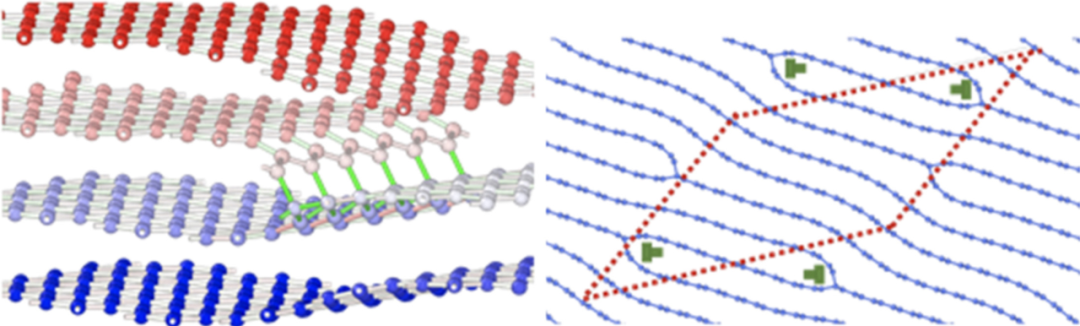

位错是材料科学的核心概念，它决定了材料的塑性变形和损伤演化。例如，使用密度泛函理论(DFT) 计算，研究了石墨中不同的棱柱形核结构，并评估结构、能量学和迁移率，在锯齿形和扶手椅方向上发现粘合和“独立”核心结构之间密切的能量相互作用，并确定了重建的稳定锯齿形核心。

3. 面缺陷（Planar Defects）

面缺陷是二维缺陷，涉及晶格平面的异常排列：

晶界（Grain Boundaries）：多晶材料中晶粒间的无序界面，阻碍位错运动，增强强度（Hall-Petch关系：σ = σ₀+ kd^-1/2）。

层错（Stacking Faults）：堆垛序列错误，如FCC晶体中ABCABC变为ABCBCA，影响变形机制。

孪晶界（Twin Boundaries）：镜像对称界面，提升韧性，如TWIP钢中的变形孪晶。

DOI: 10.1007/s12274-023-5462-z

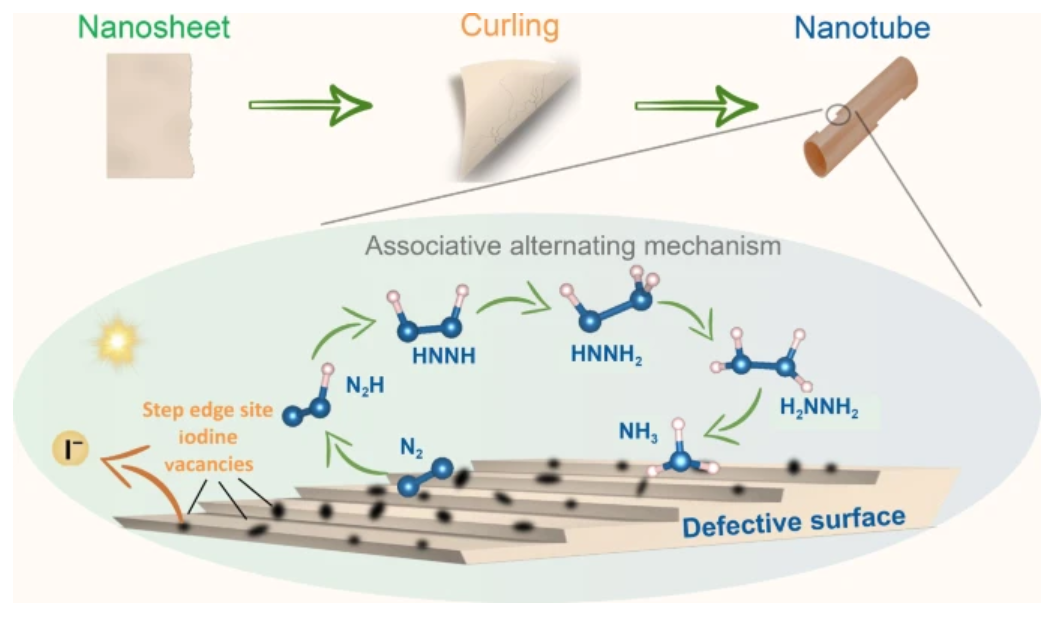

面缺陷调控扩散、腐蚀和相变行为。例如，具有球面像差校正功能的扫描透射电子显微镜(STEM) 证实了 BOI 纳米管表面存在由表面拉伸应变引起的固有面缺陷。面缺陷的存在降低了台阶边缘位置 I 空位 (IV) 的形成能，因此在可见光下有利于产生更高浓度的 IV。

4. 体缺陷（Volume Defects）

体缺陷是三维缺陷，尺寸较大，影响材料稳定性：

空洞（Voids）：空位聚集形成的微孔隙，常见于辐射损伤，降低密度。

沉淀物（Precipitates）：第二相粒子，如铝合金中的Mg₂Si，增强强度。

夹杂物（Inclusions）：外来颗粒，如钢中氧化物，降低疲劳寿命。

DOI: 10.1016/j.ijmecsci.2022.107969

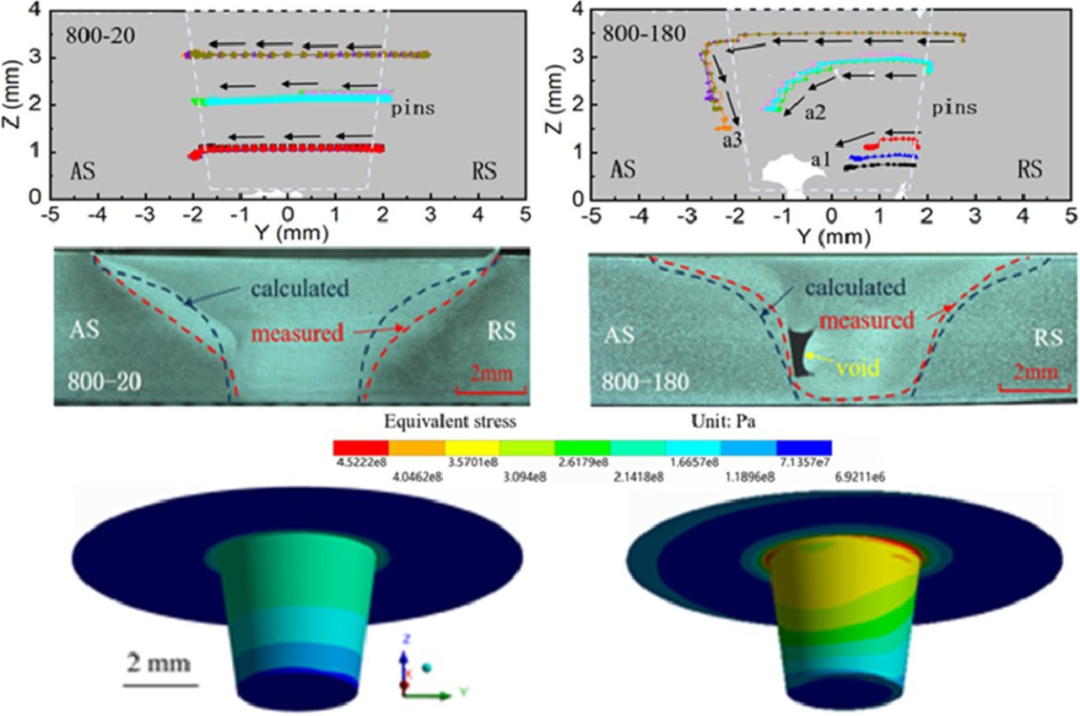

体缺陷的分布受加工工艺控制，如铸造中的气孔或粉末冶金中的夹杂。例如，使用所提出的集成热–流体–结构耦合模型定量研究了空洞缺陷形成机制，结果表明，塑料材料沿水平方向流动，能够完全填充工具后方的空腔，形成良好焊缝的焊接条件。

四、结论



晶体缺陷是晶体结构不完美性的体现，包括点缺陷、线缺陷、面缺陷和体缺陷，深刻影响材料的力学、电学和光学性能。DFT、MD和有限元等计算方法通过模拟电子结构、原子动态和能量变化，揭示缺陷的微观机制。这些工具不仅深化了理论理解，还推动了半导体、合金和纳米材料等领域的技术创新。未来，多尺度模拟和原位表征的进步将进一步提升缺陷工程的精确性，为高性能材料设计提供新机遇。
