在软 X 射线散射实验中，样品厚度的精准控制是实验成功的关键前提，而适配厚度要求的制备方法则直接决定实验数据的可靠性。本文将系统梳理样品厚度控制的核心逻辑，并详解三大实用制备方法及常见问题解决方案，为实验实操提供清晰指引。
一、样品厚度为何需锁定 100nm 左右？
软 X 射线的波长通常介于 2-5nm，其穿透能力较弱，这一特性决定了样品厚度必须严格控制在 100nm 附近，具体原因可从 “过厚”“过薄” 两大极端情况及 “最佳平衡” 需求展开：
- 过厚（远超 100nm）
软X射线会被样品过度吸收，导致散射信号严重衰减，难以获取清晰的物质结构信息，也无法完成准确的元素分析。 - 过薄（远低于 100nm）
样品易出现结构均匀性不足的问题，直接影响分析结果的准确性；同时，信号强度过低会增加检测难度，甚至导致检测失败。 - 最佳平衡
100nm 左右的厚度能同时兼顾 “软X射线穿透效率” 与 “信号质量”—— 既保证射线可有效穿透样品，又能形成足够强的散射信号，为实验提供可靠数据支撑。
二、三大核心样品制备方法：适配不同场景与样品特性
针对软 X 射线散射实验的厚度要求，结合样品状态（固体、溶液、难溶物等）和实验需求（快速制备、大面积膜、批量生产等），以下三种制备方法为实操中的核心选择：
（一）酒精滴涂法：快速制备 “薄而匀” 样品
1. 核心原理
利用无水乙醇的高挥发性，将溶解于乙醇的样品溶液滴涂在衬底上，乙醇快速挥发后，样品会均匀附着在衬底表面，形成符合厚度要求的超薄样品膜。
2. 实操步骤（四步完成）
- 窗口预处理

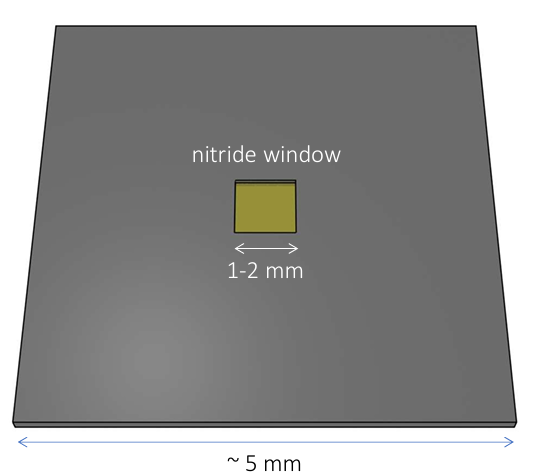

选用氮化硅片（或其他超薄材料）窗口，用无水乙醇清洗后，干燥空气轻轻吹干，避免残留油污或碎屑影响样品附着。
- 样品溶液配制
将待测试样品（如聚合物粉末、纳米颗粒）溶于无水乙醇，浓度控制在 1-10mg/mL（浓度过高易导致膜过厚，过低则膜不连续），振荡 30分钟确保样品完全分散。 - 滴涂操作
用移液枪取约5μL 样品溶液，缓慢滴在窗口上（避免滴速过快产生气泡或滴穿窗口），将窗口置于无尘操作台通风处，静置 5-10 分钟至乙醇完全挥发。 - 质量检查

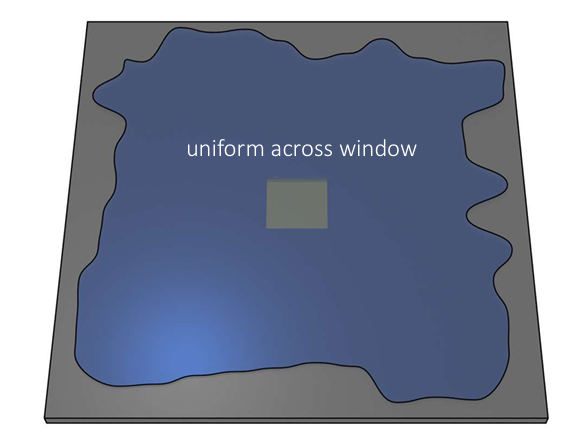

通过光学显微镜观察，若样品膜表面无明显斑点、褶皱，且透光均匀，即为合格样品。
3. 适用范围
-
样品类型：溶解性好、热稳定性一般的样品（如有机小分子、部分聚合物）。 -
实验场景：需快速制备少量样品的场景。
4. 避坑指南
-
环境湿度需低于 60%：湿度过高时，乙醇挥发会吸收空气中水分，导致样品膜出现 “水雾状” 斑点，建议在干燥箱内完成滴涂与干燥。 -
严格控制滴涂量：滴涂过多会使样品膜厚度超 100nm，因软 X 射线穿透能力有限，会导致散射信号减弱。
（二）水面漂膜法：应对 “难溶 / 易团聚” 样品
1. 核心原理
将难溶于有机溶剂的样品分散在水面，借助水的表面张力使样品自发铺展成连续薄膜，再将窗口从水下缓慢抬起，实现样品膜向窗口的转移。
2. 实操步骤（四步完成）
- 水槽准备
取干净玻璃水槽，注入约 2cm 高的超纯水，用蘸有无水乙醇的脱脂棉轻轻擦拭水面，去除残留油污（水面杂质会破坏样品铺展）。 - 样品分散
将样品加入水中，用超声笔在水面上方轻轻超声 10 分钟，确保样品均匀分散。 - 膜铺展与转移
待水面平静后，用镊子夹住预处理后的窗口，使其与水面呈 45° 角从水槽边缘缓慢插入水下，再以 1mm/min 的速度缓慢向上抬起，水面样品膜会均匀附着在窗口表面。 - 干燥固定
将带有样品膜的窗口竖直放入无尘盒，自然干燥 24 小时，避免阳光直射（防止样品结构被破坏）。
3. 适用范围
-
样品类型：难溶于有机溶剂的二维材料、纳米薄膜。 -
实验场景：需制备大面积连续样品膜的场景。
4. 避坑指南
-
保持水面绝对平静：操作时若水槽震动，会导致样品膜褶皱，影响均匀性。 -
控制窗口转移速度：速度过快易导致样品膜断裂，过慢则会造成膜厚度不均。
（三）旋涂法：精准控厚 + 批量制备首选
1. 核心原理
利用旋涂仪高速旋转产生的离心力，将滴在衬底上的样品溶液均匀甩开，同时溶剂挥发，最终形成厚度可控、均匀性高的样品膜。膜厚度主要由旋转速度和溶液浓度共同决定。
2. 实操步骤（四步完成）
- 旋涂仪调试
将清洗干燥后的窗口固定在旋涂仪吸盘上，开启真空泵确保窗口紧密吸附（防止旋转时脱落）。 - 参数设置
根据目标厚度调整参数，例如制备 50nm 厚膜时，可设置 “低速匀胶（500rpm，10s）+ 高速甩膜（3000rpm，30s）”（转速越高、时间越长，膜厚度越薄）。 - 样品滴涂与旋涂
用移液枪取 10-20μL 样品溶液（浓度 1-5mg/mL），快速滴在窗口中心，立即启动旋涂程序。 - 后处理
旋涂结束后取下窗口，放入真空干燥箱（50℃，1 小时）去除残留溶剂，避免样品膜收缩。
3. 适用范围
-
样品类型：需精准控制厚度的样品（如半导体薄膜、光刻胶样品）。 -
实验场景：适合批量制备（一次可处理多片衬底）。
4. 避坑指南
软 X 射线散射实验的样品制备，本质是 “细节把控” 的过程 —— 从窗口清洗的洁净度，到溶液浓度的精准度，再到操作步骤的规范性，每一步都可能影响最终实验结果。若你在实操中遇到特殊问题，或有更高效的制备方法，欢迎在评论区留言分享，共同攻克实验难题！
原文标题：《软 X 射线散射实验样品制备全指南：厚度控制与核心方法实操》
原文链接：https://mp.weixin.qq.com/s/MQpJk6k1i5tQd5GqW3eqWg
本转载仅出于分享优质测试干货，旨在传递更多观点，并不代表赞同其全部观点或证实其内容的真实性。文章中所包含的图片、音频、视频等素材的版权均归原作者所有。如有侵权请告知删除。
