均方位移（MSD）如何计算扩散系数?

在分子动力学（Molecular Dynamics, MD）模拟中，研究者最关心的问题之一是：粒子在一段时间内究竟“走了多远”？ 这个看似简单的问题，其实蕴含着体系的核心动力学信息。答案便是通过均方位移（Mean Square Displacement, MSD）来刻画。

MSD不仅仅是一条随时间增长的数学曲线，它更像是一条“显微镜下的轨迹放大镜”，把原子尺度的运动轨迹，转化为宏观可读的输运参数。通过它，我们能够：

（1）揭示分子、离子在液体、固体或界面中的迁移路径；

（2）定量评估体系的扩散能力和传输效率；

（3）搭建从“原子轨迹”到“宏观性能”的桥梁。

在实验领域，光散射（DLS）、核磁共振扩散（NMR diffusion）等技术能够间接获取分子扩散信息；而在模拟领域，MSD则是最直观、最常用的动力学量之一。它不仅帮助我们理解体系的微观运动机制，也为实验结果提供理论解释与补充。

因此，掌握MSD的概念与应用，就等于拿到了一把理解分子扩散和材料输运的“核心钥匙”。无论是药物分子在蛋白质口袋中的停留时间，还是锂离子在电解液中的迁移速率，抑或是水分子在纳米孔道中的渗透行为，MSD 都能为我们提供定量化的答案。

在分子动力学模拟中，均方位移（Mean Square Displacement, MSD）是研究粒子扩散行为最常用的动力学量。其定义公式为：

MSD (t) =⟨∣r(t)-r(0)∣²⟩

其中r(t)表示粒子在时间t时的位置矢量，r(0)为初始位置，尖括号⟨⋅⟩表示对所有粒子和多个时间起点进行统计平均。简单来说，MSD衡量的是粒子在一段时间内“平均走了多远”。

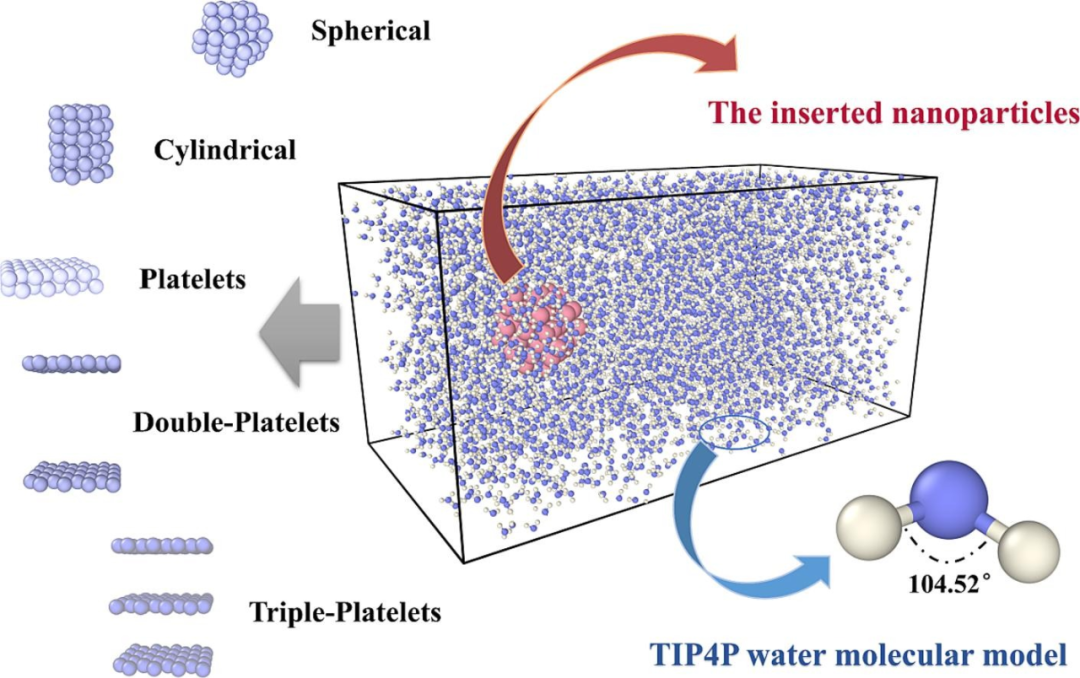

图1. 不同形状的纳米颗粒增强Ag-H₂O纳米流体的导热性。DOI：10.1016/j.molliq.2023.122750

短时间段（弹道区）：曲线呈现∝t²的二次增长；粒子主要受到惯性作用，几乎不受环境阻碍；这一阶段虽短，却能反映积分算法精度、时间步长设置的合理性。

长时间段（扩散区）：曲线转为∝t的线性增长；粒子经历大量碰撞，进入稳定扩散阶段；此时曲线的斜率可以通过爱因斯坦关系转化为扩散系数D是材料科学、电解液研究和药物分子动力学分析中最常用的动力学指标。

平台或非线性区（受限运动）：若MSD曲线趋于平台，说明粒子被局域约束，无法进行自由扩散；若曲线表现为次线性或超线性增长，则可能意味着存在团簇效应、通道受限或复杂网络结构。

1、爱因斯坦关系：从曲线到参数

MSD与扩散系数的联系通过著名的 爱因斯坦关系建立：

其中d是体系维度（如三维体系d=3）。这一定义强调了：

（1）必须进入“长时间布朗扩散区”才能取极限；

（2）MSD曲线的线性斜率才真正代表扩散速率；

（3）在不同维度体系下，归一化的方式有所不同。

这意味着，研究者不能随意从任何时刻的MSD值来计算扩散系数，而必须结合曲线形态与动力学分区来判定合理的拟合区间。

2、为什么扩散系数如此关键？

扩散系数不仅是数学上的斜率，它直接关联到材料与生物体系的核心性能：

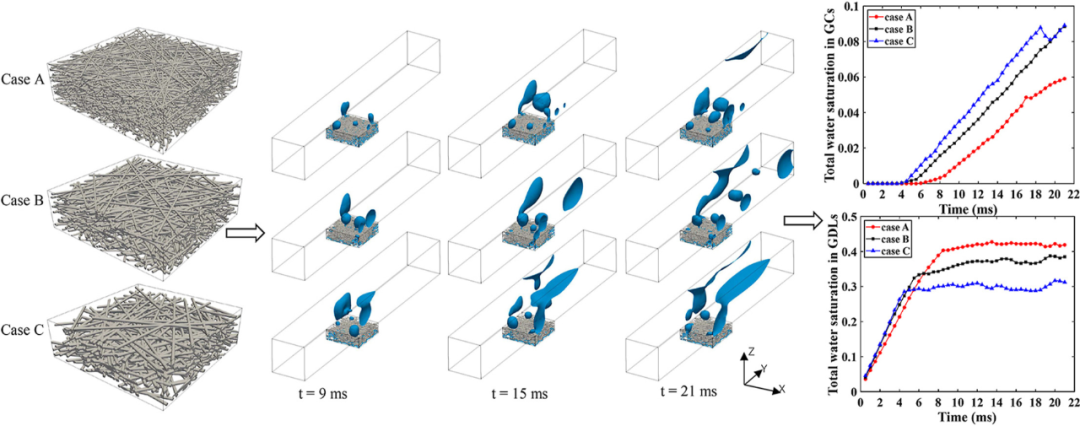

图2. 质子交换膜燃料电池气体扩散层和气体通道中两相流的数值模拟。DOI：10.1016/j.ijhydene.2023.01.013

电极材料：在两个阴极域中观察到两相流模式演变的不同阶段。

GDL中的液态水经历水侵入、扩散和上升，然后GDL/GC界面中的液滴突破。

在GC中，水滴会随机经历堆积、组合、附着和分离。

由于表面润湿性的差异，GDL/GC界面的水覆盖率小于通道侧和顶壁的覆盖率。就不同的纤维直径而言，较大的纤维直径会导致 GDL中的水饱和度较低，但GC中的水饱和度较高，此外，整个域中的水运动速度也更快。

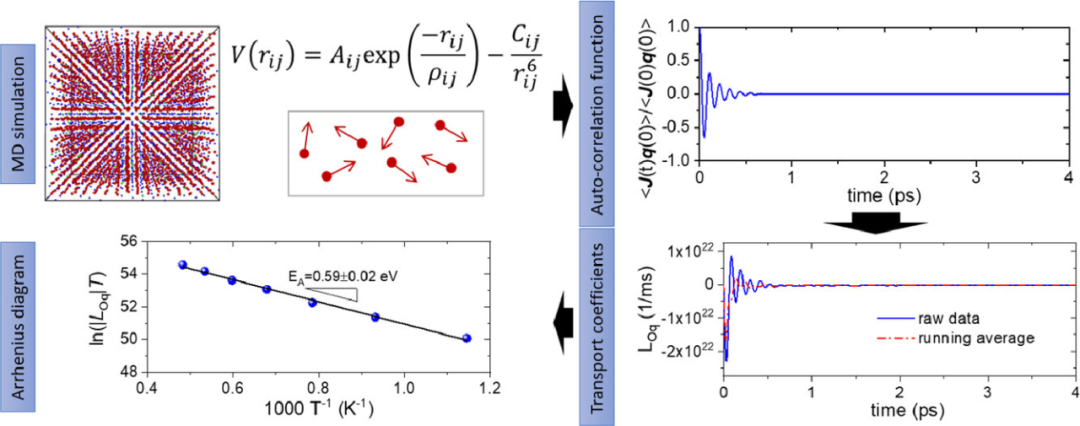

图3. 掺杂二氧化铈的热扩散和离子迁移的分子动力学模拟。DOI：10.1016/j.actamat.2021.116802

晶体的电导率：通过分子动力学模拟了掺杂二氧化铈中的热扩散和离子电导率。

使用自相关函数和氧离子的总位移，均方位移的示踪剂扩散系数以及电场中的位移，采用了四种估算离子电导率的方法。

应用Green-Kubo方法确定质热耦合的交叉系数大号_q和大号_O的Onsager传输矩阵。在整个应用温度范围内，模拟参数均为负值，表明阴离子在温度梯度中从冷区到热区的净传输量。结果强调，氧离子电解质中质量与热传递之间的耦合可能会对实际应用产生影响；

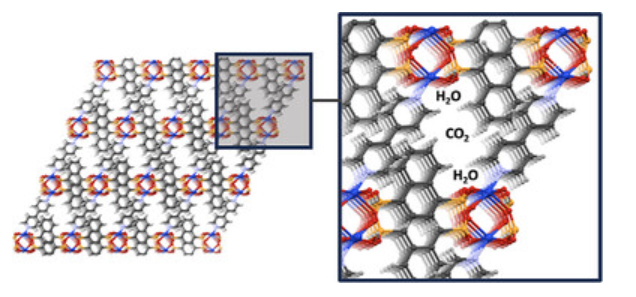

图4. 具有亲水性和疏水结构域的稳定超微孔金属有机骨架，用于选择性气体吸附。DOI：10.1002/anie.202513788

气体吸附与分离：CO₂分子在孔隙的中央疏水区采用有序排列，在强非键相互作用的引导下，而H₂O分子优先与亲水的二级构建单元结合。均方位移分析证实，两种气体在孔隙内仍然受到空间约束。这些发现凸显TUB41是一种化学稳健且高选择性的MOF，具有在具有挑战性的条件下在气体分离、光催化水分解和CO₂还原方面的应用潜力；

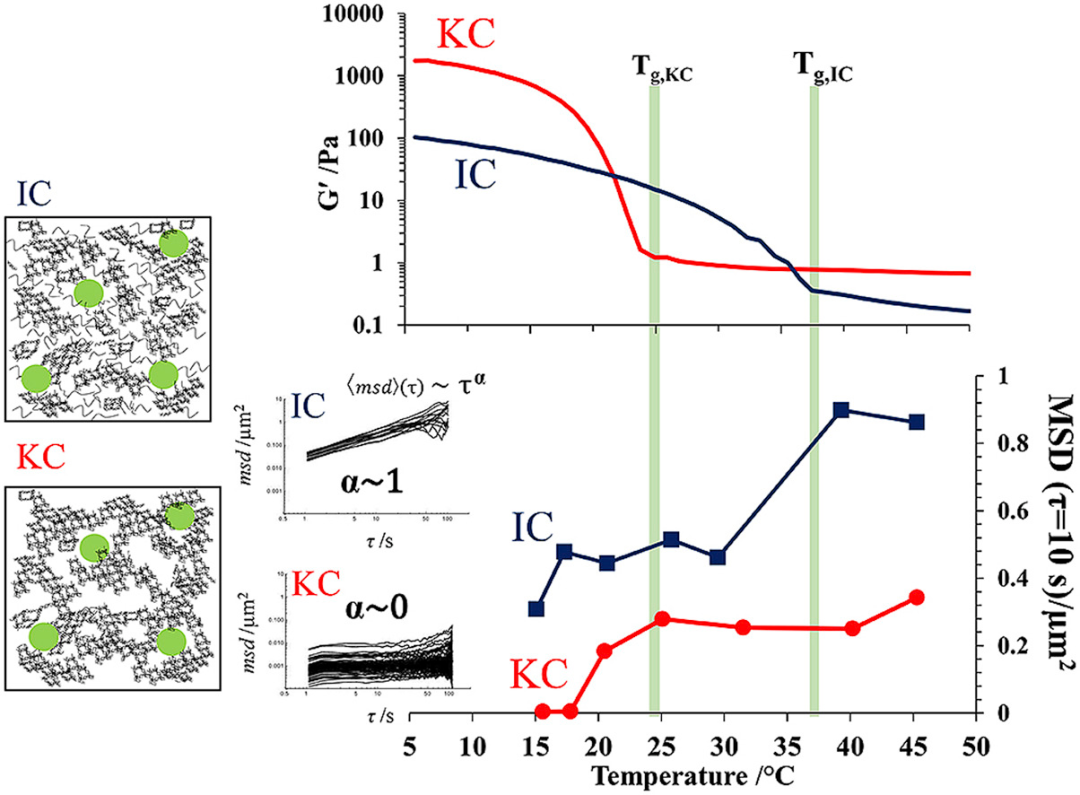

图5. 多粒子追踪阐明kappa和iota角叉菜胶的网络结构和凝胶机制。DOI：10.1016/j.foodhyd.2019.01.062

聚合物体系：研究了探针颗粒的均方位移(MSD) 以表征凝胶网络结构在冷却和储存时的变化。

在冷却时，KC溶液中探针颗粒的MSD在胶凝温度附近急剧下降，表明颗粒被捕获在KC凝胶的网络结构内。

IC溶液中探针颗粒的MSD在冷却时甚至远低于胶凝温度时也表现出扩散行为，尽管MSD在储存时下降。

这些结果表明KC溶液形成了KC链聚集体的永久凝胶网络结构，限制了颗粒在冷却时的运动。

在分子动力学模拟中，MSD的价值并不在于它单独是一条曲线，而是它所处的分析链条。研究者往往把 MSD 放在一个从微观轨迹到宏观性能的逻辑闭环中，才能真正发挥它的作用：

原子轨迹⟶MSD⟶D⟶宏观性能

1、从轨迹到MSD

首先，模拟输出的是粒子随时间变化的位置坐标。通过统计平均这些轨迹，就能得到MSD曲线。这一步是把“杂乱无章的运动”转化为“可量化的统计指标”。

2、从MSD到扩散系数

在布朗扩散区，MSD曲线与时间呈线性关系。利用爱因斯坦关系，可以通过曲线斜率提取扩散系数D。这一过程就像是把分子运动的“路线图”压缩成一个可以直接比较的数字。

3、从扩散系数到宏观性能

扩散系数不仅是一个抽象参数，它可以和实验中直接测得的物理量建立联系：

在电解液和电池中，离子的扩散系数决定了传输速率，并可通过Nernst–Einstein关系转化为电导率；在聚合物体系中，药物分子的扩散系数与其在结合口袋的滞留时间直接相关；在膜分离或纳米孔道研究中，分子的扩散系数决定了渗透效率和选择性。

4、与其他分析方法的结合

MSD 的强大之处在于，它能够和多种函数或方法结合，构建更完整的解释框架：

与径向分布函数（RDF）结合：如果MSD显示扩散变慢，而RDF显示强配位或氢键增强，就可以推断扩散减弱的原因在于局域结构束缚。

与速度自相关函数（VACF）结合：VACF的积分也能得到扩散系数，与MSD方法形成交叉验证，确保结果的可靠性。

与电流自相关方法结合：利Green–Kubo关系，可以计算真实电导率，并通过Haven比来校正Nernst–Einstein公式可能产生的高估，从而揭示离子间相关运动对输运的影响。

5、构建完整方法论

通过这种方式，MSD不再是孤立的一条曲线，而是分析链条上的关键节点。它与RDF、VACF、电流自相关函数等分析，确保了这条逻辑链从原子轨迹→动力学指标→宏观性能的科学闭环，让模拟不仅能解释现象，还能对实验结果做出预测和指导。

6、展望未来

随着计算科学的不断发展，MSD的应用将不再局限于简单的扩散分析，而会更加系统化和智能化。

借助多尺度模拟方法，研究者可以同时捕捉从飞秒到毫秒、从纳米到微米的动力学行为；结合人工智能与机器学习，MSD的计算与解析过程将进一步加速，使得我们能够在更短的时间内探索更复杂的体系。

无论是药物分子在蛋白质口袋中的动态结合，还是锂离子在电解液与固态电解质中的传输机制，抑或是水分子在多孔材料与界面环境中的渗透与限制，MSD都将发挥不可替代的作用。

均方位移（MSD）是分子动力学模拟中最核心的动力学指标之一。它不仅揭示了粒子在不同环境下的扩散或受限情况，还能判断体系是否处于平衡状态。

更重要的是，MSD与扩散系数之间的爱因斯坦关系，使其成为连接模拟与实验的重要桥梁。通过MSD，我们能够将原子级的轨迹转化为宏观可比的物性参数，从而为药物设计、电解液优化和材料研发提供可靠的理论支撑。
