本期介绍的是NEB计算脚本系列之绘制势垒拟合线、导出轨迹图，本期的脚本为过渡态计算中需要用到的脚本，
下面以单层石墨烯上Pt扩散为例进行介绍：
扩散方向如下图所示，1号位点为起始位点，2号位点为终止位点。
脚本019：nebspline.pl
介绍：读取文件 neb.dat 并创建文件 spline.dat、exts.dat 和 mep.eps。spline.dat 是一组点，用于描述拟合到 neb.dat 中数据的样条曲线，而 exts.dat 包含沿曲线找到的所有极值的位置和能量，而 mep.eps 是路径示意图。
用法：输入nebspline.pl
示例：
第一步：
当前工作窗口输入nebspline.pl。得到spline.dat、exts.dat 和 mep.eps文件。注：mep.eps文件需安装Gnuplot软件才会导出。
第二步：

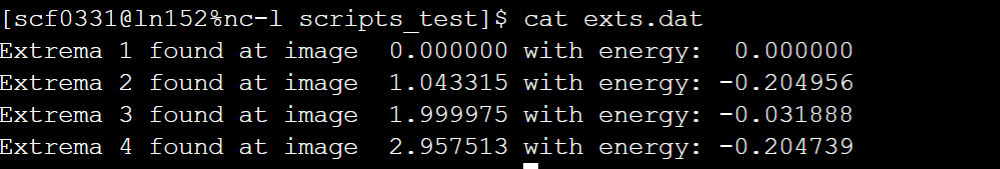

cat查看exts.dat
第三步：

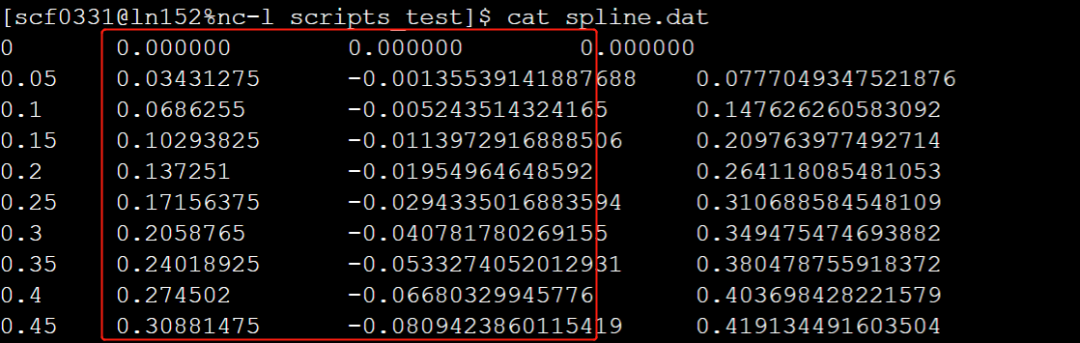

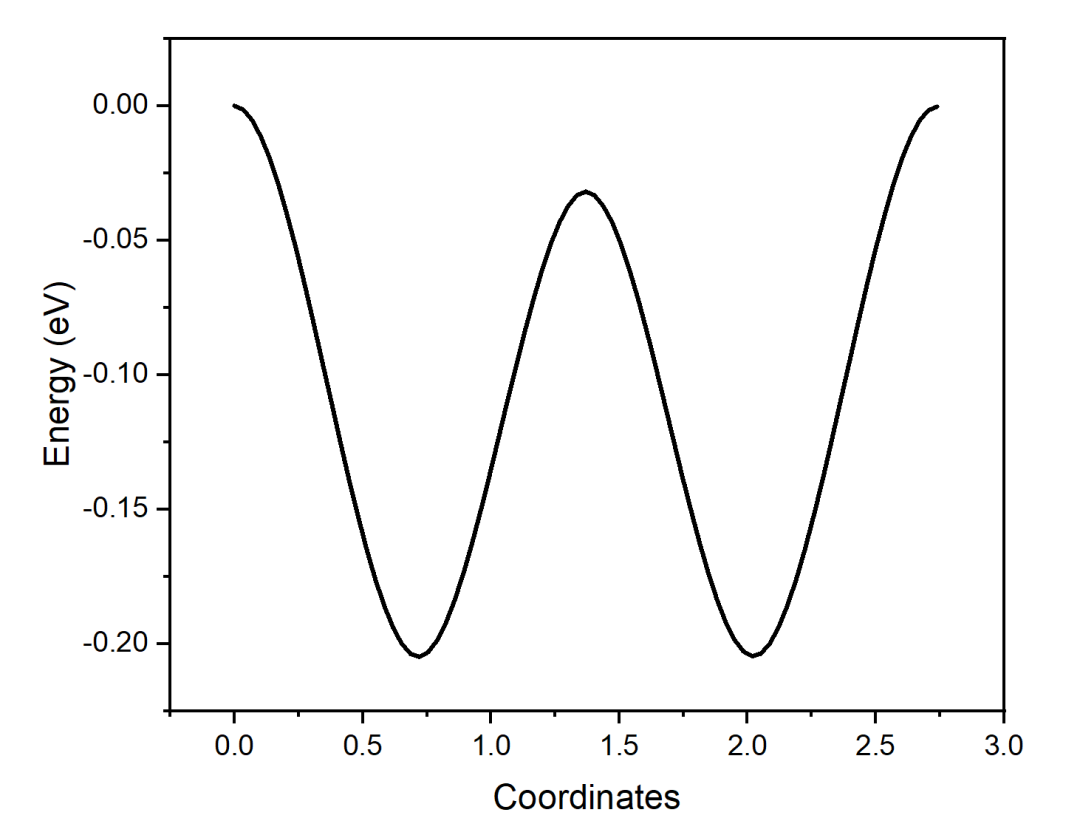

cat查看spline.dat（部分数据）。选取第二、第三列绘图，效果如下：
脚本020：nebmovie.pl
介绍：可用于生成.xyz格式轨迹文件，由每个目录中的 POSCARs (flag=0) 或 CONTCARs (flag=1) 生成。
用法：nebmovie.pl (flag)
示例：
第一步：

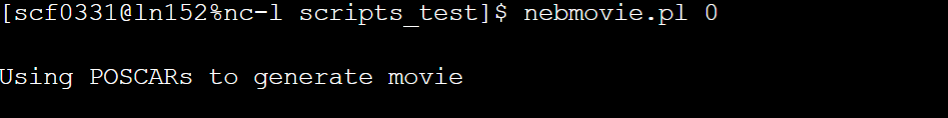

当前工作窗口输入nebmovie.pl 0。得到movie文件，导入相应软件中即可得到扩散路径动态过程。
