本文系统介绍了半导体的基本概念、能带结构及其在科技领域的重要应用。半导体通过掺杂可精准调控导电性能，其能带结构（导带、价带和禁带）决定了材料的电学和光学特性。
详细区分了直接带隙和间接带隙半导体的差异，并通过TiO₂掺杂案例展示了能带工程如何优化材料性能（如带隙调控、光响应范围扩展）。这些研究为半导体在光电器件（LED、太阳能电池等）和电子器件中的设计提供了理论基础，突显了半导体在现代科技中的核心地位。
半导体是一类在现代科技中具有举足轻重地位的材料，其导电能力介于导体与绝缘体之间。从微观层面来看，半导体的导电特性与其内部的载流子密切相关，主要载流子包括电子和空穴。在纯净的半导体中，由于其能带结构与绝缘体相似，能够被激发参与导电的载流子数量极为有限，故而导电性不佳。然而，通过在半导体中巧妙地掺入特定杂质这一手段，可以成功引入额外的电子或空穴，从而实现对半导体电导率的精准调控。
常见的半导体材料丰富多样，可大致分为元素类半导体和化合物类半导体。元素类半导体中，硅（Si）、锗（Ge）等较为典型，其中硅凭借其独特的物理化学性质以及在地球上丰富的储量，在商业应用中占据着核心地位，是制造集成电路、晶体管等电子器件的关键材料。
化合物类半导体如砷化镓（GaAs）、磷化铟（InP）等，它们具有一些独特的电学和光学特性，在光电子领域如发光二极管（LED）、激光二极管、高速电子器件等方面有着不可替代的应用。此外，根据掺入杂质的类型，半导体可分为n型半导体和p型半导体；依据晶态组成，又可分为非晶半导体、固溶半导体等。
半导体之所以在现代科技中不可或缺，源于其具有一系列独特且实用的特性。首先是热敏特性，半导体的电阻率对温度变化极为敏感，温度升高时，其电阻率会显著降低，这一特性使其在温度传感器等领域有着广泛应用，可用于精确测量和控制温度。
其次是光敏特性，在光照条件下，半导体的电阻率会发生明显改变，利用这一特性可制造光电探测器、光电池等光电器件，实现光信号与电信号的相互转换。再者是掺杂特性，在纯净半导体中掺入少量特定杂质元素，能够显著改变其导电能力，通过精确控制掺杂的种类和浓度，可以制造出各种不同功能的半导体器件，如二极管、三极管等，这是半导体器件制造的核心原理之一。
另外，半导体还具有单向导电性，当形成PN结时，电流只能从P型半导体流向N型半导体，反之则难以导通，这一特性是半导体整流器、开关等器件的工作基础。此外，半导体还存在热电效应，包括塞贝克效应和珀尔帖效应，在温差发电、制冷等领域有着重要应用。
能带理论是理解半导体物理性质的基石，它用量子力学的方法深入研究固体内部电子的运动规律。固体是由大量原子在空间中按照一定的周期性规律紧密排列而成，当原子处于孤立状态时，其内部电子的能级是分立的，彼此之间存在明显的能量间隔，呈现出不连续的状态。
当这些原子相互靠近并形成晶体时，情况发生了显著变化。由于原子之间的距离大幅减小，原子的电子云开始相互重叠，电子不再仅仅局限于围绕自身原子核运动，而是会受到相邻原子核以及其他电子的共同作用。
这种相互作用使得原本孤立原子中简并的电子能级发生分裂，原本分立的能级逐渐扩展，形成了一系列能量间隔非常小的能级。由于这些能级之间的能量差极小，从宏观角度来看，它们仿佛是连续分布的，这些连续分布的能级所构成的区域就被称为能带。
以硅晶体为例，硅原子的电子结构具有特定的分布。在孤立的硅原子中，电子按照一定的能级顺序填充在不同的轨道上。当众多硅原子相互靠近形成硅晶体时，硅原子的外层电子，尤其是价电子，受到相邻原子的影响。
这些价电子的波函数开始相互重叠，原本孤立原子中价电子的能级发生分裂。由于硅晶体中存在大量的原子，这种能级分裂的结果导致形成了一个能量连续分布的价带。在价带上方，原本空的能级也由于原子间的相互作用而扩展形成了导带。导带和价带之间存在一个能量区域，在这个区域内电子不允许存在，这个区域就是禁带。
能带的宽度与原子轨道的交叠特性紧密相关。内层电子由于受到原子核的强烈束缚，近邻原子的内层电子之间的交叠程度极小，因此由内层电子形成的能带相对较窄。而外层价电子受到原子核的束缚较弱，它们更容易与相邻原子的电子发生相互作用，电子云的交叠程度较大，所以由价电子形成的能带宽度通常较大。
在金属中，由于其外层价电子的离域性较强，原子间的电子云交叠程度大，使得金属的导带较宽，电子在导带中能够自由移动，从而表现出良好的导电性。

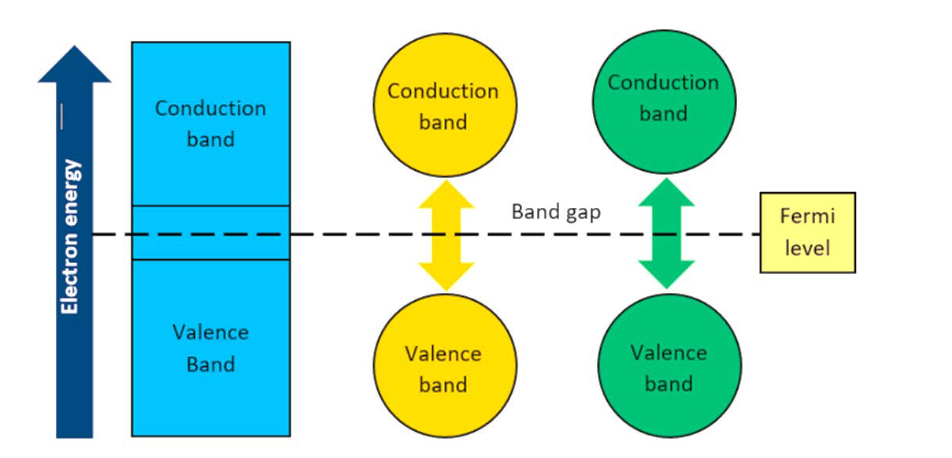

在半导体的能带结构中，导带、价带和禁带是三个至关重要的概念，它们相互关联，共同决定了半导体的导电性能和其他物理性质。
导带是半导体中能量最高的一个能带，由许多准连续的能级组成。在绝对零度时，理想的本征半导体导带中几乎没有电子，处于空带状态。然而，当半导体受到外界能量激发，如光照、加热或施加电场时，价带中的电子可以吸收足够的能量，越过禁带跃迁到导带中。
一旦导带中存在电子，这些电子就成为自由电子，能够在晶体中自由移动，从而参与导电过程，因此导带中的电子是半导体的一种重要载流子。导带底是导带的最低能级，可将其视为电子的势能，通常情况下，电子倾向于处于导带底附近的能级。
当有外部电场作用于半导体两端时，电子的势能会发生改变，在能带图上就表现为导带底发生倾斜。反之，凡是能带发生倾斜的区域，必然存在电场，这个电场可以是外部施加的电场，也可以是半导体内部由于各种因素产生的内建电场。
导带底到真空中自由电子能级的间距，被称为半导体的亲和能，它是把一个电子载流子从半导体内部拿到真空中所需要的能量，是半导体的一个重要特征参量，不同的半导体材料具有不同的亲和能数值，这一参数对于理解半导体与其他材料的接触特性以及电子在界面间的传输行为具有重要意义。
价带通常是指半导体或绝缘体中，在绝对零度（0K）时能被电子占满的最高能带。对于半导体而言，此能带中的能级基本上是连续的。
在绝对零度下，价带中的所有电子都处于稳定的低能量状态，它们被原子实紧密束缚，无法在固体中自由移动，因此此时价带中的电子不能参与导电。但是，当半导体受到光照、热激发或其他外部能量作用时，价带中的部分电子可以吸收足够的能量，克服原子实的束缚，越过禁带跃迁到导带中。
在这个过程中，价带中会留下一些空的能级，这些空能级被称为空穴。空穴在半导体中也具有重要的作用，它们可以被看作是带正电的载流子，能够像正电荷一样在晶体中移动，参与导电过程。价带中电子的自由运动以及空穴的产生和移动，对于半导体器件的工作原理，如晶体管的放大、开关等功能的实现，起着关键作用。
禁带是指在半导体的能带结构中，价带和导带之间存在的一个能量区间，在这个区间内，电子的能态密度为零，即不允许电子存在。禁带宽度（通常用Eg表示）是半导体材料的一个极为重要的物理参数，它决定了半导体是具有半导体性质还是更倾向于绝缘体性质。
一般来说，半导体的禁带宽度相对较小，典型值在1-3 eV之间。当温度升高时，半导体中的电子获得热能，部分电子可以克服禁带的能量阻碍，从价带跃迁到导带，从而使半导体具有一定的导电性。
而绝缘体的禁带宽度很大，通常大于5eV，电子很难获得足够的能量跨越禁带，即使在较高温度下，也难以形成有效的导电载流子，因此绝缘体的导电性极差。半导体的禁带宽度对其电学性能、光学性能以及在各种应用中的表现都有着深远的影响。
在光电器件中，禁带宽度决定了材料能够吸收和发射光子的能量范围，不同禁带宽度的半导体材料适用于不同波长的光电器件应用。
在半导体的导电过程中，导带中的电子和价带中的空穴都起着关键作用，它们被统称为载流子。半导体的导电性主要取决于载流子的浓度和迁移率，在本征半导体中，由于热激发，电子从价带跃迁到导带的同时，在价带中产生等量的空穴，即电子浓度等于空穴浓度，这是本征半导体的重要特征。
而对于掺杂半导体，电子和空穴的产生主要来源于杂质原子的贡献。能够提供电子的杂质称为施主杂质，施主杂质的能级处在靠近导带底的禁带中，当施主杂质原子掺入半导体后，其多余的电子很容易被激发到导带中，从而增加导带中的电子浓度，形成n型半导体。
能够提供空穴的杂质称为受主杂质，受主杂质的能级处在靠近价带顶的禁带中，受主杂质原子掺入半导体后，会在价带中产生空穴，增加价带中的空穴浓度，形成p型半导体。通过精确控制掺杂的类型和浓度，可以有效调节半导体中载流子的浓度，进而实现对半导体导电性能的精准调控，这在半导体器件的制造和应用中具有核心地位。

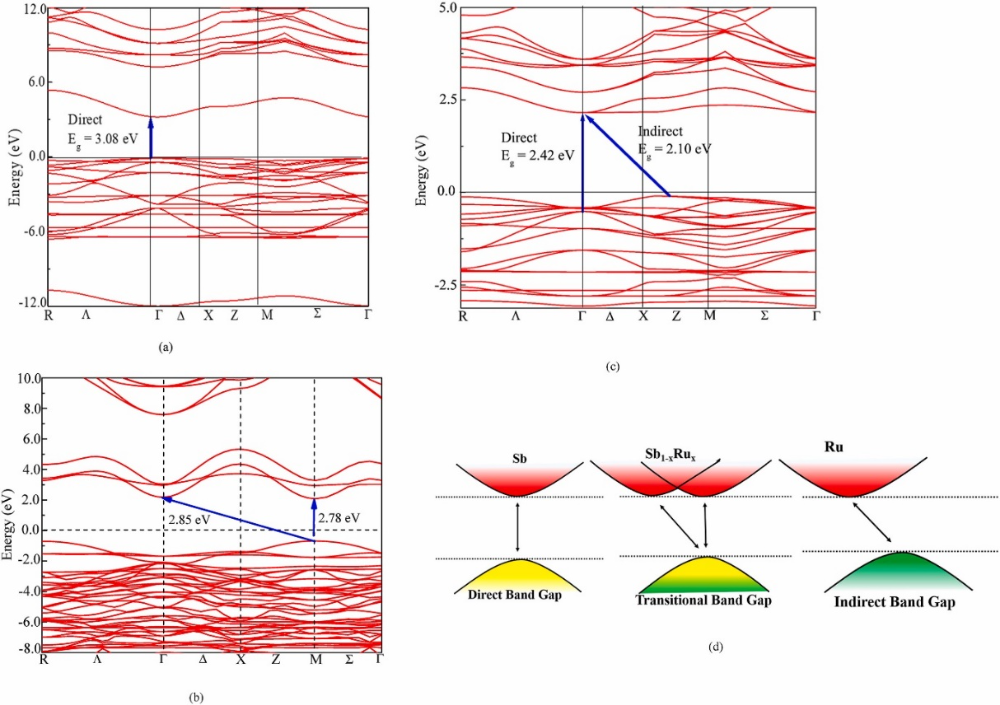

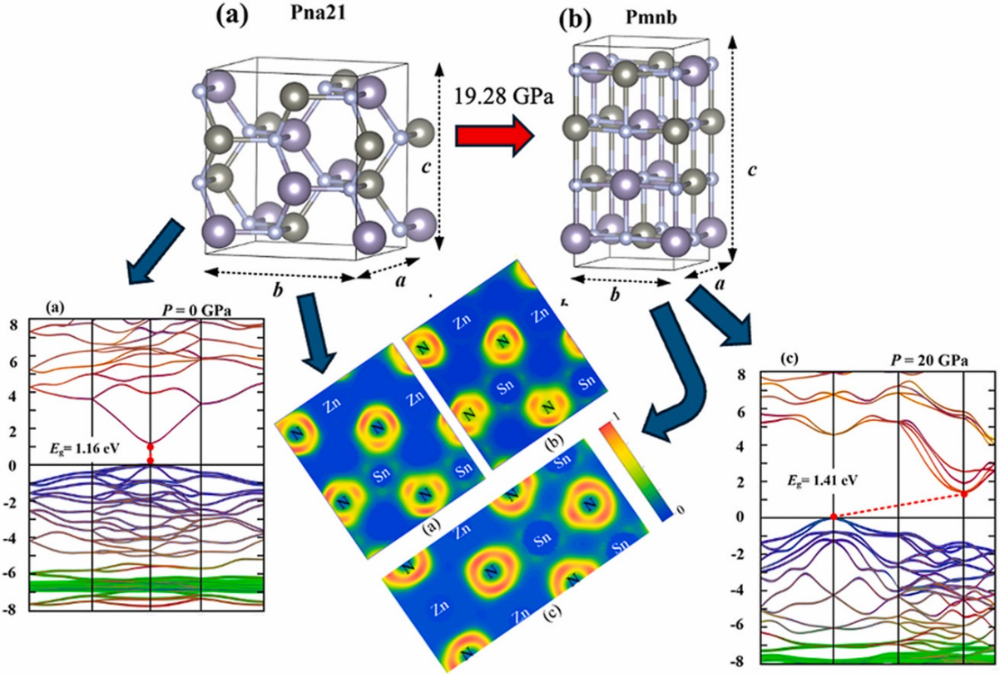

根据能带结构的不同，半导体可分为直接带隙半导体和间接带隙半导体，它们在电子跃迁机制、光学和电学性质等方面存在显著差异，这些差异决定了它们在不同领域的应用。

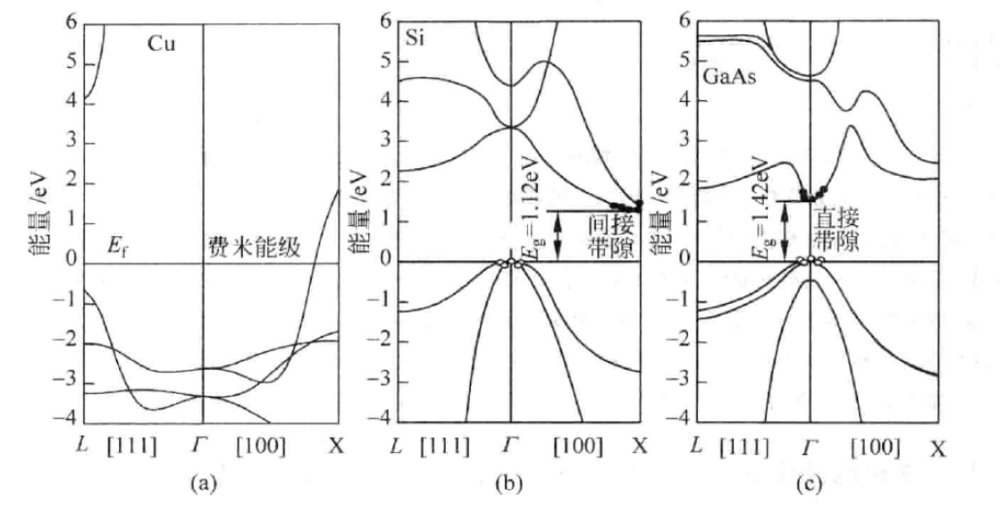

在直接带隙半导体中，导带最小值（导带底）和价带最大值（价带顶）在动量空间中处于相同的位置，即电子在导带底和价带顶之间跃迁时，动量保持不变。这种特性使得电子在跃迁过程中只需要吸收或发射光子即可完成，因为光子的动量相对于电子来说可以忽略不计。
砷化镓（GaAs）就是典型的直接带隙半导体。当电子从价带顶跃迁到导带底时，只需要吸收一个能量等于禁带宽度的光子，这个过程中动量守恒，电子的波矢k保持不变。
由于直接带隙半导体中电子跃迁过程相对简单，只涉及光子的吸收和发射，因此这类半导体具有较高的光吸收和发射效率。在光电器件应用中，如发光二极管（LED）和激光二极管，直接带隙半导体能够高效地将电能转换为光能，或者将光能转换为电能。
在LED中，当电子与空穴复合时，会以光子的形式释放出能量，由于直接带隙半导体的高发光效率，使得LED能够发出明亮的光，广泛应用于照明、显示等领域。在激光二极管中，通过受激辐射过程，直接带隙半导体能够产生高强度、单色性好的激光束，在光通信、激光加工等领域有着重要应用。
而在间接带隙半导体中，导带最小值和价带最大值在动量空间中处于不同的位置。这意味着电子在导带底和价带顶之间跃迁时，不仅需要吸收或发射光子以满足能量守恒，还需要借助声子（晶格振动的量子）来满足动量守恒。因为声子具有一定的动量，所以间接带隙半导体中的电子跃迁过程比直接带隙半导体更为复杂。
硅（Si）和锗（Ge）是常见的间接带隙半导体。以硅为例，当电子从价带顶跃迁到导带底时，由于动量不匹配，电子需要吸收或发射一个光子以及一个或多个声子，才能完成跃迁过程。由于间接带隙半导体中电子跃迁需要借助声子，而声子的参与使得跃迁过程中存在更多的能量损耗和散射，因此间接带隙半导体的光吸收和发射效率相对较低。

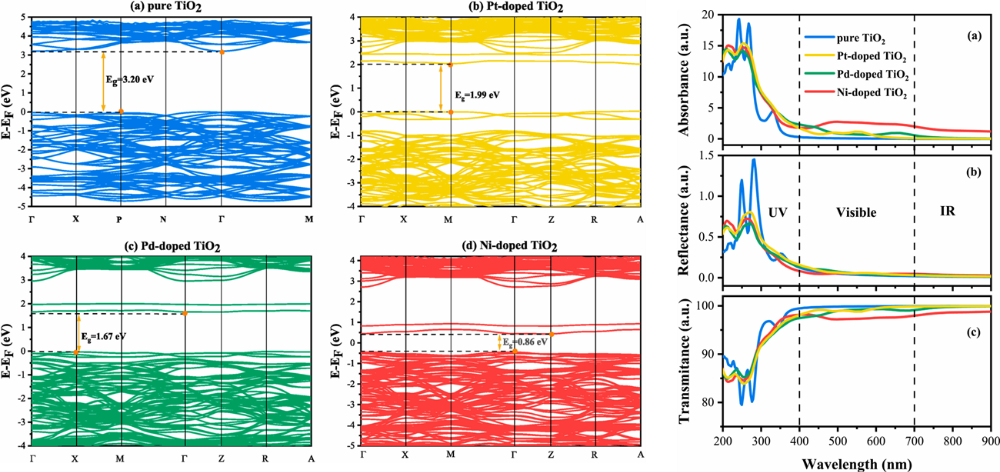

能带结构在研究半导体材料中具有重要的理论和应用意义，主要体现在以下几个方面。首先，能带结构直接决定了半导体的电学和光学性质。如图所示，纯TiO₂的能带带隙为3.2eV，属于间接带隙半导体，这意味着电子从价带顶跃迁到导带底时需要声子的参与，导致能量损失。
通过掺杂过渡金属原子（如Pt、Pd和Ni），能带结构发生了显著变化。例如，Pt掺杂使TiO₂的带隙从间接变为直接（1.99eV），而Ni掺杂则大幅降低了带隙至0.8eV。这种带隙的调控不仅改变了材料的导电性能，还显著影响了其光学响应范围。例如，Ni掺杂使TiO₂的吸收边从紫外光区（3.2eV）扩展到红外光区（0.7eV），如图所示，这为设计可见光或红外光响应的光电器件提供了可能。
能带结构的分析为理解半导体中的电子跃迁机制提供了微观依据。通过结合Tauc模型，可以确定电子跃迁的类型（直接或间接），从而指导材料在特定应用中的优化。例如，直接带隙材料（如Pt掺杂TiO₂）更适合发光器件，因为其电子跃迁效率更高；而间接带隙材料（如纯TiO₂）则可能更适合需要长载流子寿命的应用，如光催化。
此外，能带结构与光学性质（如介电函数、吸收系数、折射率等）密切相关。掺杂后的TiO₂在介电函数和吸收光谱中表现出明显的红移，这与能带带隙的减小一致。这种关联性为通过能带工程调控材料的光学性能提供了理论支持。例如，Ni掺杂TiO₂的折射率显著增加表明其电荷密度提高，这可能在太阳能电池或光波导器件中具有潜在应用。
最后，能带研究为材料设计提供了指导。通过分析过渡金属原子的电子构型（如Ni的3d轨道）和电负性对能带的影响，可以合理选择掺杂元素以实现特定的性能目标。例如，低电负性的Ni原子因其外层电子靠近原子核，能够更有效地与TiO₂形成稳定键合，从而显著降低带隙。这种基于能带理论的掺杂策略为开发新型功能材料（如窄带隙半导体）提供了科学依据。
综上所述，能带结构不仅是理解半导体基本物理性质的核心工具，还为材料的性能优化和器件设计提供了关键指导。通过调控能带，可以实现对半导体电学、光学和催化性能的精确控制，从而推动其在太阳能电池、光催化、传感器等领域的应用。
