电子态密度的基础概念与物理内涵
电子态密度（Density of States，DOS）是凝聚态物理与材料科学中描述电子能量分布的核心概念，其本质是单位能量间隔内的量子态数目。从量子力学视角看，电子在晶体中遵循薛定谔方程，其能量本征态受晶格周期性调制，形成能带结构。而态密度则是对能带结构的统计性描述，反映了电子在不同能量区间的“分布概率”。
1. 态密度的物理本质
态密度直接关联电子的输运、光学、磁性等性质。例如，金属的高电导率源于费米能级附近存在大量可参与导电的电子态，而绝缘体的态密度在费米能级处出现能隙（DOS=0），导致电子无法迁移。
2. 态密度与能带结构的关联

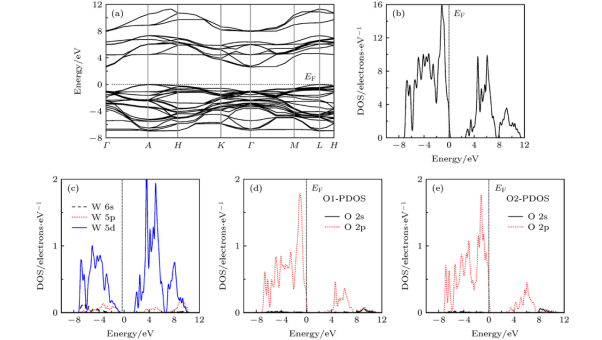

能带结构描述电子能量E与波矢k的关系（E-k曲线），而态密度是对所有k空间的态进行能量维度的积分。以一维晶体为例，当能带在某能量处平缓时，态密度出现峰值，对应电子在该能量区间的局域化（如半导体的价带顶和导带底）；反之，能带陡峭时态密度较低，电子呈现离域化特征（如金属的导带）。
电子态密度的关键物理意义解析
1. 揭示材料导电性的本质
金属、半导体与绝缘体的 DOS 特征：
金属：费米能级E_F处态密度非零，电子可自由跃迁（如铜的 DOS 在E_F附近存在显著峰值）。
半导体 / 绝缘体：价带与导带间存在禁带（DOS=0），禁带宽度E_g决定材料性质（如硅的E_g为1.1 eV，常温下少量电子可跃迁至导带，表现为半导体）。
掺杂对 DOS 的调控：以 n 型半导体为例，掺入施主杂质后，导带底附近出现额外电子态，态密度在E_F附近升高，电导率显著增强。
2. 表征电子 – 电子相互作用与多体效应
关联电子体系：在强关联材料（如高温超导体、莫特绝缘体）中，电子间库仑相互作用导致态密度在费米能级处出现“赝能隙” 或 “范霍夫奇点”。例如，铜基高温超导体的 DOS 在反铁磁相变附近呈现特征性凹陷，反映电子自旋关联对能态的压制。
3. 阐明光学与磁学性质的微观机制
光学响应：材料的光吸收系数与态密度直接相关，当光子能量等于价带与导带间的能量差时，电子跃迁概率最大，对应 DOS 峰值处的吸收峰（如 GaAs 在1.4 eV处的强吸收对应其直接带隙）。
磁性起源：根据斯托纳铁磁理论，铁磁材料的自旋向上和自旋向下态密度在费米能级处存在差异。例如，铁的3d电子态中，自旋向上的 DOS 在E_F处远高于自旋向下，导致净磁矩产生。
4. 指导新材料设计与性能预测
催化活性位点的 DOS 特征决定其与反应物的结合能。例如，铂基催化剂的 d 带中心（DOS 峰值能量）与吸附能呈线性关系（Sabatier 原理），通过调控 DOS 可优化催化效率（如合金化调节铂的 d 带宽度与中心位置）。
电子态密度的计算方法与实验表征
1. 理论计算方法

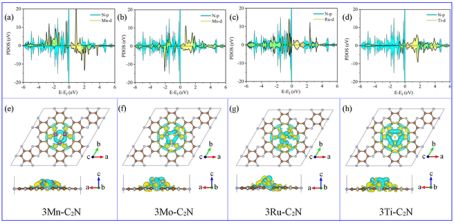

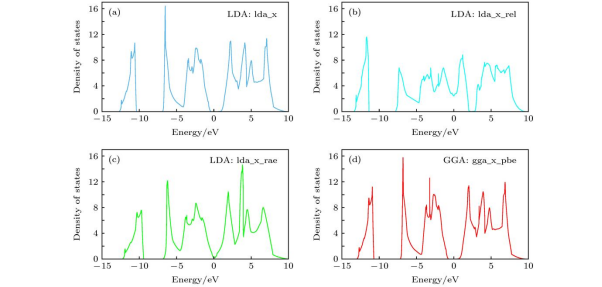

第一性原理计算：基于密度泛函理论（DFT），通过求解 Kohn-Sham 方程得到电子能级，再对k空间积分获得 DOS。例如，VASP、Quantum ESPRESSO 等软件可计算总态密度（TDOS）和分波态密度（PDOS，如 s/p/d 轨道对 DOS 的贡献）。
紧束缚模型（TB）：通过拟合能带结构，用简化的哈密顿量计算 DOS，适用于大规模体系（如纳米结构）的快速模拟。
2. 实验表征技术
角分辨光电子能谱（ARPES）：利用光电效应直接测量电子能量E与动量k的关系，通过积分可获得 DOS。例如，ARPES 在拓扑绝缘体研究中证实了表面态的狄拉克锥特征（DOS 在E_F处线性增加）。
X 射线吸收谱（XAS）：X 射线光子被吸收后，芯电子跃迁至未占据态，吸收强度与末态 DOS 成正比。如 K 边 XAS 可表征过渡金属化合物的 d 带 DOS 分布。
扫描隧道显微镜/谱（STM/STS）：STM 针尖与样品间的隧穿电流与样品态密度相关，通过 STS 可原位测量纳米尺度的 DOS（如石墨烯边缘的局域态密度异常）。
前沿应用：从量子材料到器件物理
1. 拓扑量子材料中的 DOS 特征
拓扑绝缘体的表面态呈现线性色散（狄拉克锥），其 DOS 在E_F处为零（锥形顶点），而能量远离E_F时 DOS 与E的根号成正比。这种独特的 DOS 分布使得表面电子具有无散射输运特性，为拓扑量子计算提供了载体。
2. 二维材料的低维 DOS 特性
石墨烯：其 DOS 在E_F处呈线性消失（零带隙半导体），导致载流子呈现相对论性输运行为。当引入缺陷或外场时，DOS 在E_F处出现局域态，可调控导电性。
过渡金属二硫化物（TMDs）：单层 MoS₂为直接带隙半导体，其 DOS 在价带顶和导带底呈现 “范霍夫奇点”（二维体系特有的 DOS 峰值，源于平方反比的能量色散关系），导致光致发光效率显著高于体材料。
3. 纳米结构中的量子限域效应
在量子点或纳米线中，电子运动受限于三维或二维空间，其 DOS 呈现离散的 “台阶状” 分布（类似一维无限深势阱）。例如，半导体量子点的激子吸收峰位置随尺寸减小而蓝移，对应 DOS 峰值能量的升高，这一特性被用于量子点发光二极管（QLED）的波长调控。
总结与展望
电子态密度作为连接微观量子态与宏观材料性质的桥梁，其物理意义贯穿于凝聚态物理、材料科学与器件工程等多个领域。从解释金属–绝缘体相变到指导拓扑量子材料设计，DOS 的分析始终是理解电子行为的核心工具。
未来，随着高分辨率 ARPES、原位 STM/STS 技术的发展，以及多体理论计算方法的突破，人们将更精准地操控材料的 DOS 分布，为量子计算、高效能源转换等技术开辟新路径。例如，通过原子层沉积调控异质结界面的 DOS，有望实现室温铁磁性半导体；而基于机器学习的 DOS 预测模型，则可能加速新型功能材料的发现进程。
