说明：这篇文章由华算科技撰写，介绍了自由电子激光装置在加速器物理领域的最新前沿。通过阅读，读者可以深入了解极低发射度束流的生成、混合7BA磁光学结构及轨道稳定控制方法，掌握HEPS等装置在亮度、相干性与稳定性方面的突破，以及它们在推动相干光科学与材料研究中的重要意义。
一、问题背景与技术脉络
自由电子激光（FEL）代表了相干光源发展的重要方向，其装置通常以高品质直线加速器配合长尺度波荡器获得相干的X射线辐射；与之并行，极低发射度（衍射极限）储存环光源正在重塑同步辐射的性能版图。这两条技术路径共同构成当代加速器物理与光源工程的前沿图景。
回望历史，自1947年在电子同步加速器上首次观测到同步辐射以来，光源技术历经“寄生模式”的第一代、独立运行的第二代、以低发射度与插入件为标志的第三代，并在21世纪迈入更高性能的新阶段。大型装置的建成与升级，使同步辐射及相干光源在物质结构与动态过程研究中发挥日益突出的作用。

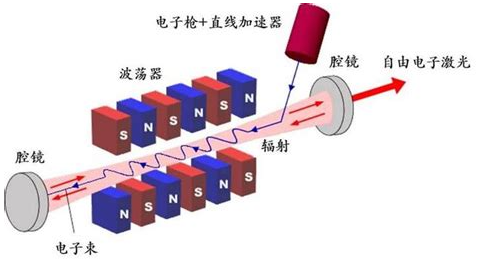

二、FEL的装置要素与共性需求
在被广泛采用的硬X射线方案中，FEL以高能电子直线加速器提供超高品质束流，通过长直线波荡器实现辐射的相干放大。这类“基于直线加速器和长尺度波荡器的X射线自由电子激光相干光源”，与极低发射度储存环一道被视为本世纪光源技术的重要跃迁。对束流相空间密度、能散与时域结构的严苛要求，催生了围绕束流发射度、亮度与稳定性的系统性加速器物理攻关。
三、超低发射度与亮度：从光源“根本参数”出发
获得高亮度、高相干度“好光”的第一性路径，是把电子束的水平自然发射度做至极限。以我国第四代光源HEPS为例，其目标发射度小于60 pm·rad，典型硬X射线波段亮度可达1×1022 phs·s-1·mm-2·mrad-2·(0.1%bw)-1。这样的参数量级直接服务于空间（纳米量级）、能量（meV量级）与时间（ps量级）的多维分辨率，为相干成像、相干散射与高能谱学等提供了新的实验边界，也体现了对高品质束流的“系统最优化”。
这种对“根本参数”的极致追求并非止于单点优化，而是牵动从注入、输运到辐射产生全过程的耦合设计：束团尺寸、能散与横向相干度彼此制约，装置必须在亮度、束流寿命、动力学接受度与可用直线节等指标间达成平衡。
四、磁光学结构的前沿：多弯铁消色散与“混合7BA”
实现极低发射度的关键抓手之一是采用多弯铁消色散（MBA）类磁聚焦结构。以“混合7BA”为代表的结构通过在色散峰处集中配置非线性校正元件、引入纵向梯度与反向弯转二极铁等手段，把自然发射度压至几十皮米·弧度量级，同时保持可观的动力学接受度与束流寿命。HEPS在混合7BA基础上进一步改进：
用含反向弯转与纵向梯度的“新型单元节”替代中间的类TME单元，进一步降低发射度；
通过“高-低β直线节”的交替布置，为不同束线亮度需求与元件安装留出设计回旋空间；
在不破坏晶格周期性的前提下，以中心切片弯铁作为辐射源，拓展临界能量范围。
这类晶格创新充分体现了现代加速器磁光学的“多目标全局优化”思想。
五、轨道稳定性与“工程精度学”：从毫米到皮米的链条
无论FEL还是极低发射度储存环，束流轨道的长期稳定与可重复性都是“生命线”。以HEPS增强器隧道控制网为例，在狭长隧道条件下采用激光跟踪仪的自由设站、多站搭接测量策略，单点拟合误差RMS优于0.1 mm，控制网三方向绝对点位误差RMS达0.2 mm；一年尺度上还能解析出约10 mm级的隧道形变并给出区域性膨胀特征，为装置大范围高精度准直与运行期稳定性评估提供了“工程基线”。这类“毫米级几何—微米级磁对准—纳米级轨道—皮米级相空间”的贯通链路，是高端光源成功的必要条件。
六、装置升级与学科牵引：以ESRF为镜
欧洲同步辐射光源（ESRF）展示了“装置—学科—产业”共振的样态：在前瞻规划驱动下，其科研产出长期保持高位，并通过两阶段升级（2007、2014）新增与改造多条光束线与实验大厅，持续支撑凝聚态物理、材料、生物与工程等领域的前沿研究，同时在国际与产研合作网络中发挥平台作用。这一经验强调：装置性能的迭代升级，不仅提升“每束—每光子”的科研效率，也塑造学科结构与交叉生长的生态。
七、我国布局与能力跃迁：以HEPS为代表
我国在“十三五”期间启动建设的HEPS，电子能量6 GeV、发射度≤0.06 nm·rad，目标亮度达1×1022量级，并配置纳米探针、相干散射、工程材料等首批公共束线。装置建成后，将与既有光源在能区与能力上形成互补，面向10 nm空间分辨、1 meV能量分辨与ps时间分辨的多维探测需求，支撑“真实材料—真实工况—真实时间”的表征范式。
进一步看，在我国能源材料等关键领域，研究者已系统梳理同步辐射技术在谱学、衍射与成像维度的多尺度联用与原位/工况表征潜力，指出光源向更高时空分辨、多模态融合与智能分析方向演进的重要性。这些应用侧的趋势，反向牵引加速器物理在高亮度、高相干与高稳定性维度的持续突破。
八、面向FEL的若干物理—工程耦合议题
围绕FEL装置的未来演进，可从以下“物理—工程”耦合问题延展：
一是系统级束流品质：以极低发射度与窄能散为指标，通过磁光学优化与误差容限设计，实现从注入到放射段的全链路“保真输运”；这与混合7BA等结构中强调的多目标优化方法论相契合。
二是长时间尺度稳定性：将高精度隧道控制网、设备标定与整体复测纳入常态化质量控制，形成“测量—平差—校正—复验”的闭环，以对冲环境与土建形变对束流的慢漂移影响。
三是装置—学科协同升级：以ESRF等装置升级经验为鉴，面向前沿学科的“强需求”布局新束线与实验厅能力，反过来为主机束流参数的进一步提升提供明确方向与物理边界。
九、结语
自由电子激光装置的“加速器物理前沿”，是围绕“更亮—更稳—更相干”的系统化工程：以极低发射度与高亮度为核心指标的磁光学创新，以毫米到皮米跨尺度链路保证的几何—磁—轨道稳定，以装置升级牵引的学科与产业生态共振。上述要素在我国新一代装置建设与运行实践中已得到系统体现，并将持续为相干X射线科学开辟更高维度的认知空间。
