文章华算科技介绍了同步辐射技术如何作为“超级显微镜”，在原子与分子尺度上实时、无损地揭示锂离子电池、全固态电池等电化学储能器件工作时的结构演变、离子迁移和失效机制，从而指导高能量、高安全、长寿命下一代电池材料与界面的精准设计。
随着全球对清洁能源和可持续发展的需求日益迫切，以锂离子电池、全固态电池和超级电容器为代表的电化学储能技术已成为科技革命的关键领域。然而，要突破现有电池的能量密度、充电速度、安全性和循环寿命瓶颈，就必须深入到原子和分子尺度，精确理解其内部复杂的电化学反应过程、材料结构演变以及失效机制。在这一探索微观世界的征程中，同步辐射（Synchrotron Radiation）以其无与伦比的穿透力和解析力，扮演了“超级显微镜”的关键角色，为电池技术的创新提供了前所未有的洞察力。
什么是同步辐射？——源于高速电子的“智慧之光”
同步辐射并非来自神秘的宇宙，而是科学家在大型环形加速器中创造出的一种特殊电磁辐射。其基本原理是：当带电粒子（通常是电子）以接近光速的速度运动时，其运动路径在磁场作用下发生弯曲，就会沿着轨道的切线方向释放出强大的电磁波 。这一过程涉及经典的电磁学和狭义相对论，高速运动带来的相对论效应（如洛伦兹收缩和多普勒效应）使得辐射高度集中，并具备一系列卓越特性。

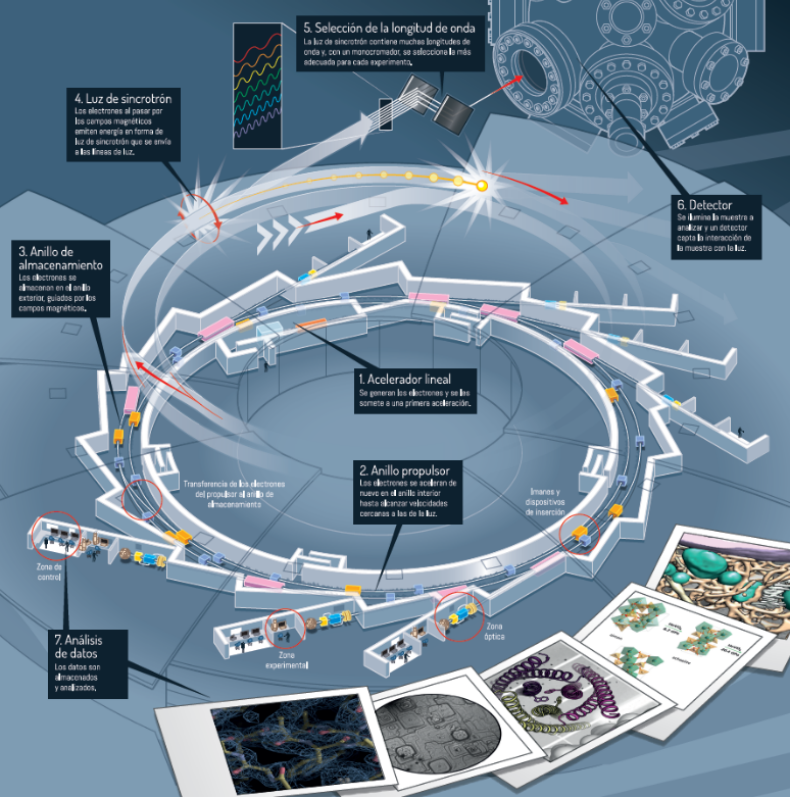

同步辐射光源通常是一个庞大的科学设施，主要由电子加速器、储存环、用于偏转电子束的磁铁（如弯转磁铁、扭摆器和波荡器）以及接收光束进行实验的多个实验站组成 。电子在储存环中以接近光速循环运动，每次经过磁铁路径发生偏转时，便会持续不断地产生同步辐射光，如同探照灯一般，为科学研究提供源源不断的高品质“光源” 。
这种“智慧之光”拥有传统X射线源无法比拟的优势：
- 极高亮度与强度：其亮度比传统X光管高出数万倍甚至更高，能够探测到极其微弱的信号，并实现快速动态过程的捕捉 。
- 宽阔的光谱范围：覆盖从远红外、可见光、紫外到硬X射线的广阔波段，且能量连续可调，可以像调收音机频道一样选择研究所需的特定“颜色”的光 。
- 高准直性和高分辨率：光束发散角极小，高度准直，能够实现微米甚至纳米级别的空间分辨率，从而进行精细的成像和结构分析 。
- 天然偏振性：同步辐射具有高度的偏振特性，这对于研究材料的各向异性结构至关重要 。
正是这些独特优势，使同步辐射成为解析电池材料从原子结构到宏观性能之间复杂关联的理想工具 。
原位表征：实时捕捉电池工作中的动态“心跳”
传统电池研究往往依赖于“非原位”（ex-situ）方法，即在电池充放电循环前后将其拆解，取出电极材料进行分析。这种方法如同在病人手术前后各拍一张X光片，却错过了手术过程中的所有关键动态变化。而同步辐射技术的最大魅力之一，在于其能够实现“原位”（in-situ）和“工况”（operando）表征，即在电池正常工作的状态下，实时、无损地监测其内部发生的各种物理和化学变化 。
为实现原位表征，研究人员会设计特殊的原位电化学反应池 。这种反应池既能保证电池的正常电化学循环，又设有允许同步辐射光束穿过的窗口（如铍窗或聚合物窗口），从而让科学家能够像看电影一样，连续观察电池充放电过程中电极材料的晶体结构变化、元素价态的升降、离子的迁移与分布，以及界面的动态演化 。
基于同步辐射的原位表征技术“工具箱”极其丰富，主要包括：
- 同步辐射X射线衍射 (SXRD) ：用于追踪材料长程有序的晶体结构变化，如充放电过程中晶格参数的膨胀与收缩、新物相的生成与消失等，从而揭示储能的相变机制 。
- X射线吸收光谱 (XAS) ：包括X射线吸收近边结构（XANES）和扩展X射线吸收精细结构（EXAFS）。XANES对元素的化学价态和配位环境极其敏感，能精确判断活性元素在充放电过程中的氧化还原状态；EXAFS则能提供活性位点周围的短程局域原子结构信息，如键长和配位数 。
- 同步辐射X射线成像/显微镜 (SXM/SX-CT) ：利用同步辐射的高亮度和高分辨率，可以对电池内部进行二维或三维的显微成像，直观地观察电极材料的形貌演变、枝晶的生长、裂纹的萌生与扩展，以及离子在电极内部的分布情况 。
- 小角X射线散射 (SAXS) ：专注于纳米尺度的结构分析，可用于研究电极材料中纳米孔道的结构演变、颗粒团聚以及在电化学过程中微观结构的动态变化 。
通过将这些技术联用，科学家可以从原子、纳米到微米尺度，从结构、成分到化学态，全方位、多维度地构建出电池工作过程的完整物理图像 。
应用实例：同步辐射如何驱动电池技术革新
截至2025年，同步辐射技术已深度渗透到各类先进电池体系的研发中，成为攻克核心科学难题的利器。
- 全固态电池 (ASSBs) ：全固态电池被视为下一代储能技术的希望，但其发展面临着固-固界面接触不良和离子传输缓慢等巨大挑战 。同步辐射X射线技术（SR-X）在其中发挥了不可替代的作用。例如，研究人员利用原位X射线吸收光谱（XANES）和X射线光电子能谱（SXPS）技术，成功揭示了正极材料与固态电解质（SEs）之间界面在循环过程中的动态化学反应和元素互扩散，找到了导致界面电阻增大和电池失效的关键因素 。同时，通过同步辐射断层成像（SX-CT）技术，可以三维可视化地观察到界面处因电化学和化学副反应导致的结构退化和孔隙形成，为优化界面设计提供了直观依据 。
- 锂离子电池 (LIBs) ：对于商业化程度最高的锂离子电池，同步辐射技术正帮助科学家挖掘其性能极限并开发更先进的材料。例如，通过原位XRD，研究人员可以精确追踪高容量硅基负极在嵌锂/脱锂过程中的巨大体积膨胀和非晶化/结晶化过程，从而理解其粉化和失效的根本原因 。同步辐射成像技术也被用于实时观察锂枝晶的生长过程，这对于解决锂金属电池的安全问题至关重要 。
- 超级电容器 (SCs) ：超级电容器以其超快充放电和超长循环寿命著称 。同步辐射技术，特别是原位SAXS和XRD，被用于研究其独特的电荷存储机制。研究发现，离子在电极材料纳米孔道内的吸附/脱附过程伴随着孔道结构的动态变化，这些信息对于设计更高能量密度的电极材料至关重要 。
- 其他电池体系：在燃料电池研究中，同步辐射被用于分析催化剂纳米颗粒的结构及其在工作环境下的失活机制 。在传统的碱性电池研究中，同步辐射成像技术甚至被用来实时观察锌负极在放电过程中的溶解和形貌变化，从而优化电池的设计 。
挑战与展望：迈向更高时空分辨率的未来
尽管同步辐射技术取得了辉煌的成就，但其在电池研究中的应用仍面临挑战。例如，高强度的X射线可能对样品造成辐射损伤，从而影响实验结果的准确性 。此外，设计能够模拟真实电池工作环境且与同步辐射实验线站兼容的原位电化学池仍然是一个技术难点 。
展望未来，同步辐射技术在电池研究领域的发展趋势清晰而明确。首先，追求更高的时间和空间分辨率是永恒的主题。随着第四代及更先进的同步辐射光源的不断建成和升级，其亮度、相干性和时间分辨率将达到新的高度 。这将使得科学家能够捕捉到飞秒（10⁻15秒）级别的超快电荷转移过程和原子级别的结构动态，真正从源头揭示电化学反应的本质 。
其次，多技术联用和数据融合将成为常态。将同步辐射技术与中子散射、电子显微镜、核磁共振等其他先进表征技术相结合，可以获得互补的信息，构建起从电子、原子到整个器件尺度的完整知识图谱 。
值得注意的是，尽管在2024至2025年期间，学术界对利用同步辐射研究电池（尤其是全固态电池）展现出极高的热情和大量的研究产出，但根据现有资料，并未出现被广泛公认为颠覆性的单一“突破性论文”。这反映出该领域正处于一个知识积累和技术深耕的阶段，通过持续不断地精细化研究，共同推动整个电池科学的进步。
结论
同步辐射，这一诞生于高能物理学的强大工具，已经成为现代电池科学研究不可或缺的基石。它以其穿透物质迷雾的“火眼金睛”，让我们能够前所未有地接近电池工作的真相。从揭示材料的储能机理，到诊断电池的失效根源，再到指导新材料的设计，同步辐射正在并将继续为开发更安全、更高效、更持久的下一代储能技术提供核心驱动力，点亮人类通往绿色能源未来的道路。
