说明：X射线吸收光谱（X-ray Absorption Spectroscopy, XAS）作为一种先进的同步辐射表征技术，因其能够提供元素特异性的局部原子结构和电子态信息，已成为材料科学、化学、催化、生物学和环境科学等领域不可或备的研究工具。
尤其在解析原子价态（或称氧化态）方面，XAS凭借其独特的敏感性和“指纹”识别能力，为我们揭示物质在反应过程中的电子转移和化学状态演变提供了强有力的证据。
本文华算科技将严格依据现有研究资料，系统阐述XAS解析原子价态的基本原理、实验方法、数据处理流程及其在复杂体系（特别是过渡金属催化剂）中的实际应用。
原子价态是描述一个原子在化学键合中电子得失状态的关键参数，它直接决定了材料的化学性质、催化活性、电化学性能和磁性等宏观物理化学属性。因此，准确测定材料中特定元素的原子价态，对于理解材料构效关系、揭示反应机理至关重要。
X射线吸收光谱（XAS）正是一种能够精准探测量子世界中原子价态变化的强大技术。
其基本原理在于利用能量可调的X射线照射样品，当入射X射线的能量恰好能够激发某个特定元素原子的内壳层电子（如1s, 2p电子）时，该元素对X射线的吸收会发生突变，形成一个“吸收边”（Absorption Edge）。
通过精确测量吸收边及其附近区域的光谱结构，我们就能获得关于该元素价态、配位环境、键长和局部对称性等丰富信息。XAS技术具有高度的元素选择性，能够在复杂的混合体系中“点名”研究某一特定元素的状态，而不受其他元素干扰，灵敏度极高。

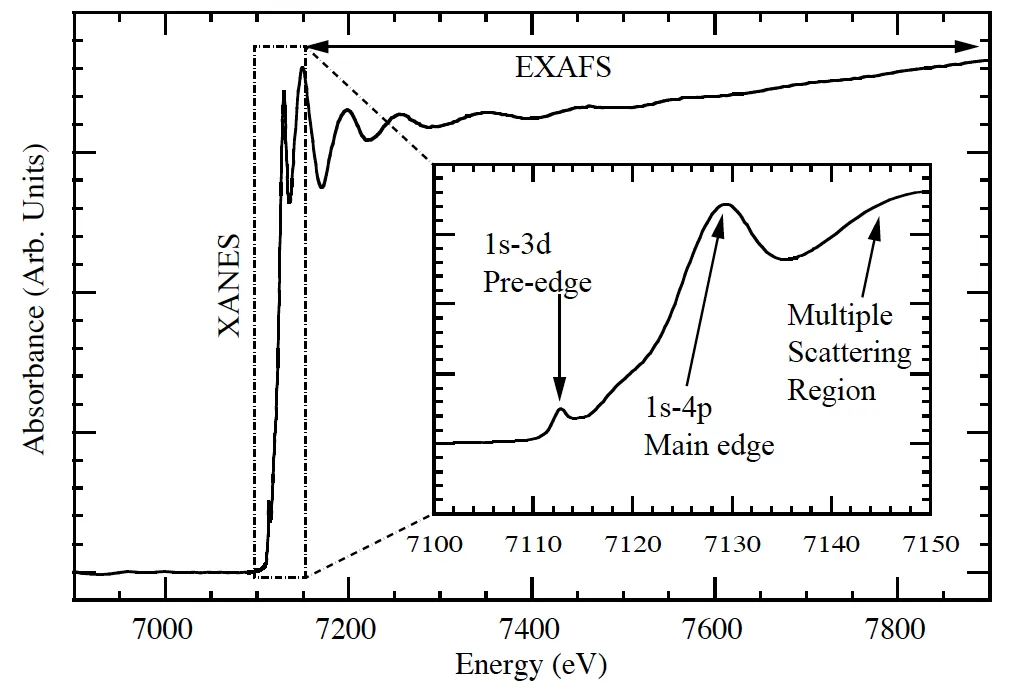

XAS谱图主要分为两个区域：X射线吸收近边结构（X-ray Absorption Near Edge Structure, XANES）和扩展X射线吸收精细结构（Extended X-ray Absorption Fine Structure, EXAFS）。
其中，XANES谱区（通常指吸收边前约-20 eV到边后约50 eV的范围）包含了丰富的电子结构信息，是解析原子价态的关键。
XANES谱对中心吸收原子的价态和化学环境极为敏感。价态的变化会直接导致XANES谱在以下几个关键特征上发生系统性改变：

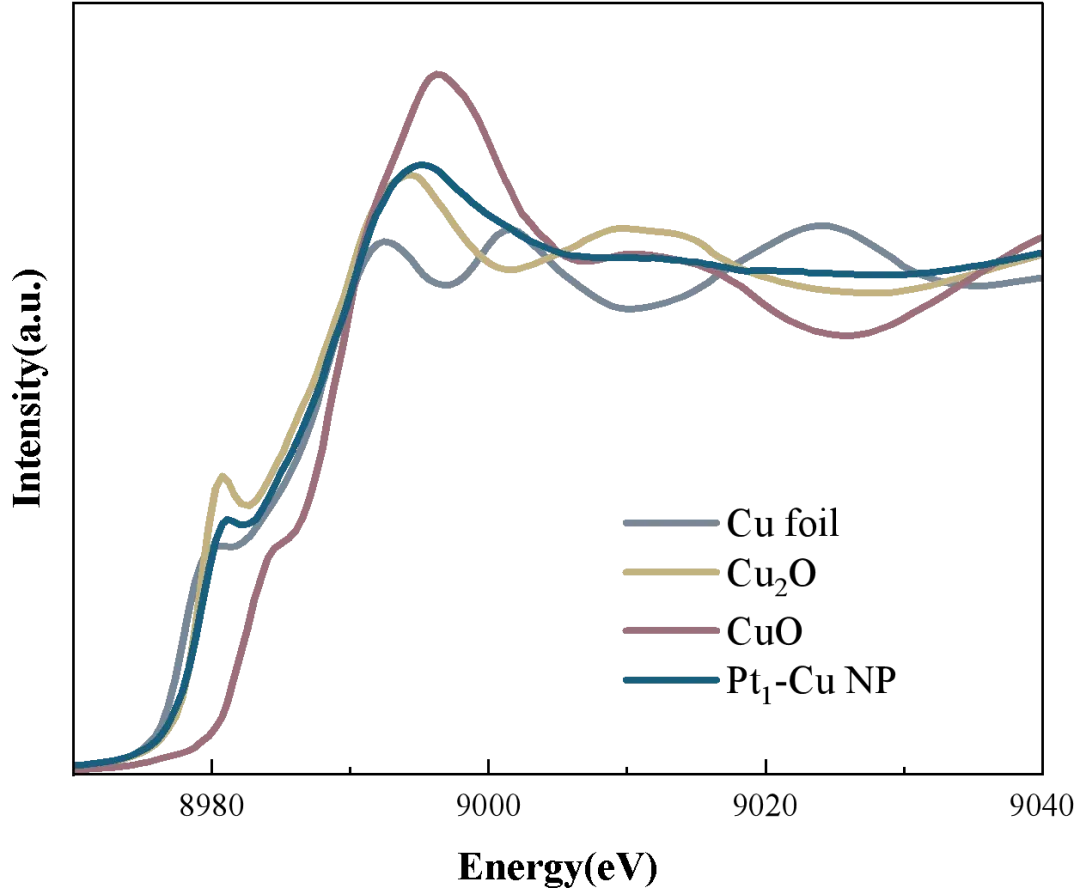

吸收边位移（Edge Shift） ：一般而言，元素的氧化态越高，其原子核对内层电子的束缚能越大，因此需要更高能量的X射线才能将电子激发出来。这在谱图上表现为吸收边的位置向高能量方向移动。
例如，通过对比一系列不同价态的锰氧化物（如MnO, Mn₂O₃, MnO₂）的XANES谱，可以清晰地观察到随着锰价态从+2升高到+4，其K边吸收边能量依次增加的趋势。
“白线峰”（White Line）
：对于过渡金属元素，在其L吸收边（激发2p电子）的谱图中，经常会出现一个尖锐而强烈的吸收峰，被称为“白线峰”。这个峰对应于内壳层电子向未占据的d轨道价态的跃迁。
白线峰的强度和位置与d轨道的空穴数（即未占据的电子态密度）直接相关。因此，当金属原子的价态发生变化时（例如，从低价态氧化为高价态，d轨道空穴增多），白线峰的强度通常会显著增强。

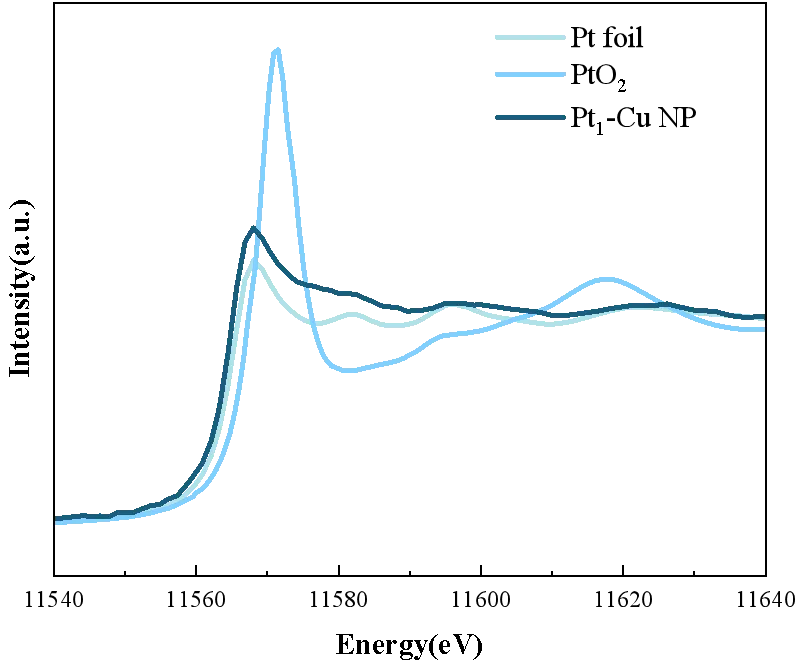

一个典型的例子是，铂（Pt）的氧化态变化会引起其L3边XANES谱中白线峰强度的显著改变，这成为判断其价态的直接依据。
边前峰（Pre-edge Peak）
：在某些过渡金属的K边（激发1s电子）XANES谱中，吸收主边之前可能出现一些强度较弱的吸收峰，称为前边峰。
这些峰通常与禁戒的1s→3d跃迁有关，其强度和形状对中心原子的配位对称性极为敏感。价态的变化往往伴随着配位环境的改变，从而影响前边峰的特征，为价态的判断提供辅助信息。
高质量的XAS数据获取离不开精心的实验设计和样品制备。由于XAS实验需要高强度、能量连续可调的X射线源，因此绝大多数实验都在同步辐射光源上进行。
尽管国际上尚未形成统一的强制性标准协议，但在长期的实践中，研究者们总结出了一套行之有效的样品制备通用规范：
样品形态与厚度控制：XAS实验的样品可以是粉末、薄膜、溶液甚至气体 。对于最常见的粉末样品，通常需要将其研磨得足够细，然后与惰性稀释剂（如纤维素、氮化硼或石墨）均匀混合后压制成薄片。
样品的厚度和均匀性至关重要，因为它们直接影响数据的质量。理想的样品厚度应使吸收边前后的吸收系数跳跃值（edge jump, Δμt）在0.5-1.5之间，以获得最佳的信噪比。
稀释与测量模式选择：对于浓度较高的样品，需要进行稀释以避免信号饱和或所谓的“厚度效应” 。测量模式的选择取决于样品的浓度。
对于浓度较高的样品，通常采用透射法（Transmission Mode），直接测量穿过样品的X射线强度变化；而对于稀释体系或低浓度样品，则采用荧光法（Fluorescence Mode），通过探测样品吸收X射线后发射的荧光光子来获得吸收信息。
标准样品的应用：在进行价态分析时，制备和测量一系列价态已知的标准化合物（Reference Compounds）是必不可少的步骤。
这些标准品的光谱不仅可以用于待测样品的能量校准（例如使用纯金属箔片进行校准 ，更重要的是，它们构成了后续定量分析的“标尺”。
从实验测得的原始数据到最终的价态结论，需要经过一系列严谨的数据处理和分析。
原始数据需经过标准化流程处理，主要包括：将探测器记录的强度信号转换为吸收系数μ(E)，进行吸收边前背景扣除和边后原子吸收背景归一化。这些步骤旨在消除无关背景信号，得到只反映目标元素吸收特性的、可供比较的标准化XANES谱图。
最直观的分析方法是“指纹法”（Fingerprinting），即将待测样品的XANES谱图与一系列已知价态的标准样品谱图进行直接对比。通过比较吸收边的位置、白线峰的强度和整体谱形，可以定性或半定量地判断待测样品中目标元素的主要价态。

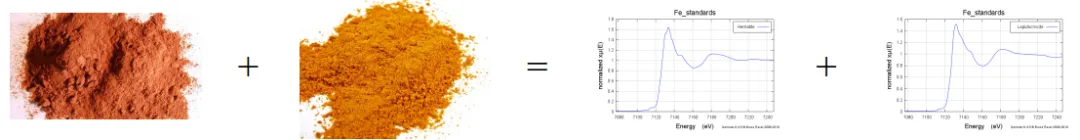

当样品中存在多种价态的混合物时，需要采用更精确的定量分析方法。线性组合拟合（Linear Combination Fitting, LCF）是目前最广泛应用的定量方法之一。
LCF原理：其核心思想是，一个混合价态样品的XANES谱可以被看作是其所包含的各个纯价态组分（标准样品）谱图的线性叠加。通过拟合算法，可以计算出各个组分的最佳权重系数，从而实现对混合体系中不同价态物种相对含量的定量分析。
挑战与规范：LCF方法的准确性高度依赖于所选标准品的质量和完备性 。如果标准品的光谱形状过于相似，可能会导致拟合结果不稳定或不唯一。
因此，在发表研究成果时，清晰地报告所用的标准品、拟合的能量范围以及拟合的统计学评估结果，是保证研究可信度和可重复性的学术规范。
综上所述，X射线吸收光谱（XAS），特别是其近边结构（XANES），通过分析吸收边位移、白线峰及前边峰等谱学特征，提供了一种直接、灵敏且元素特异的原子价态分析手段。
结合线性组合拟合等定量分析方法，XAS能够精确解析复杂材料中混合价态物种的构成比例。
尽管在谱图的理论模拟和数据分析的标准化方面仍面临挑战，但随着新一代同步辐射光源的不断升级和机器学习等先进数据分析方法的引入，XAS技术必将在揭示物质电子结构奥秘的道路上发挥越来越重要的作用，继续为科学前沿的探索提供无与伦比的洞察力。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
👉立即预约，抢占发表先机！
