什么是火山图曲线？从理论基础到多学科应用的完整解析

说明：本文华算科技将从火山图的理论基础出发，深入探讨其构建原理、解读方法，全面梳理其在不同学科的应用实例，并结合当前技术趋势，展望其未来的发展方向。

催化火山图的理论核心根植于经典的Sabatier原理。该原理指出：一个理想的催化剂与反应物（或中间体）的相互作用必须“恰到好处”——既不能太弱，以至于无法有效活化反应物；也不能太强，以至于产物难以脱附，导致催化剂“中毒”失效。这种适中的结合强度，对应着催化活性的峰值。

为了将这一描述性的定性原理转化为可量化的预测模型，研究者们引入了两个关键概念：

描述符: 这是一个能够有效表征催化剂与反应物相互作用强弱的核心参数。在多相催化和电催化中，最常用的描述符是催化剂表面对某个关键反应中间体的吸附能。

例如，在析氢反应（HER）中，氢原子的吸附能就是一个经典的描述符。通过计算这一单一参数，可以近似评估整个催化循环的能量变化。

线性自由能标度关系: 催化反应通常涉及多个基元步骤，包含多种中间体和过渡态。如果为每个催化剂计算所有步骤的能量，将是极为繁重的任务。LFESRs的发现极大地简化了这一过程。

它揭示了在同一催化剂家族中，不同中间体的吸附能以及反应的活化能垒之间，往往存在简单的线性关系。这意味着，我们只需通过密度泛函理论等计算化学方法精确计算描述符的能量，就可以利用标度关系推算出整个反应自由能图谱的概貌。

结合Sabatier原理和LFESRs，通过将催化活性（如理论计算的周转频率TOF或实验测量的过电位）与描述符作图，便得到了标志性的“火山形状”曲线，即催化火山图。

坐标轴定义：火山图的横坐标（x-轴）通常是描述符，如某个关键中间体的吸附自由能。横坐标从左到右，通常表示催化剂与中间体的结合由强变弱。纵坐标（y-轴）则代表催化性能，可以是理论催化活性（如最大周转频率的对数log(TOF)）或电催化中的过电位。

对于活性而言，越高越好；对于过电位，则越低越好（因此有时火山图会呈现倒火山形态）。

火山之巅（Volcano Peak）‍: 图形的顶点或其附近的高原区域，代表了理论上催化性能最佳的区域。位于此处的催化剂，其与反应中间体的结合强度达到了Sabatier原理所描述的“最优”状态，实现了活化与脱附的完美平衡。这正是催化剂设计的“圣杯”。

左侧斜坡（“强结合”区）‍: 位于火山峰左侧的催化剂，其描述符值表明它们与反应中间体的结合过强。

在这种情况下，催化循环的决速步通常是产物的脱附或催化剂活性位的再生。即使反应物能被轻易活化，但产物“赖”在表面不走，堵塞了活性位点，从而限制了整体催化速率。

右侧斜坡（“弱结合”区）‍: 位于火山峰右侧的催化剂，与中间体的结合过弱。此时，催化循环的决速步往往是反应物的吸附和活化步骤。

由于催化剂无法有效“抓住”并活化反应物，导致催化活性低下。

电催化领域：这是火山图应用最广泛、最经典的领域之一。例如，Trasatti对析氢反应（HER）的研究构建了交换电流密度与金属-氢键能的火山图，成为了教科书级的案例。

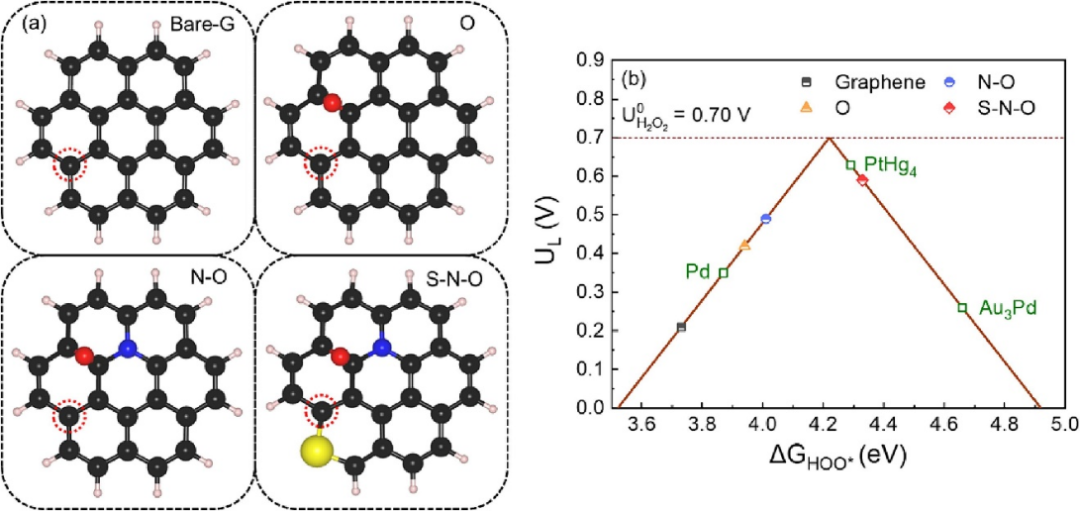

此外，在析氧反应（OER）、氧还原反应（ORR）等清洁能源关键反应中，火山图被广泛用于筛选和理解过渡金属、氧化物、硫化物等多种电催化剂的性能。

多相催化领域：在许多工业相关的多相催化反应中，火山图也展现了强大的指导价值。一个典型的例子是哈伯-博世氨合成。研究表明，氨合成的活性与过渡金属对氮原子的吸附能呈现出明显的火山型关系。

计算表明，工业上最成功的铁基和钌基催化剂正位于或接近火山图的峰顶区域，而钼（Mo）等金属因氮吸附过强、钴（Co）等金属因氮吸附过弱而活性较低。

这不仅完美解释了现有催化剂的成功，也为设计新型、甚至超越钌基催化剂的合金材料提供了理论依据。

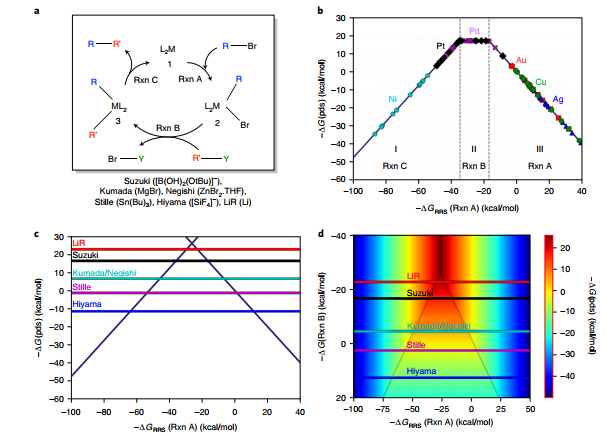

均相催化领域：近年来，火山图的概念也被成功地扩展到了均相催化领域。例如，在工业上重要的加氢甲酰化（hydroformylation）‍ 反应中，研究者利用火山图分析了不同金属（如铱、钴、铑）催化剂的动力学差异，揭示了其性能与催化循环中关键中间体稳定性的内在联系。

催化火山图从一个基于Sabatier原理的简单概念模型，已发展成为一个深度融合了量子化学计算、动力学模拟和数据科学的复杂而强大的研究范式。

它不仅为我们提供了一幅寻找高效催化剂的“地图”，更是一座连接微观理论与宏观性能的桥梁。

随着机器学习和大数据分析的深度融入，“增强型”和“动力学”火山图正不断突破传统模型的局限，引领催化剂的发现模式从“试错”式探索迈向“导航”式理性设计。

在追求更高效、更绿色、更可持续化学过程的征途中，催化火山图无疑仍将是科学家手中不可或缺的利器。
