说明：华算科技介绍了同步辐射μXRF的原理、技术优势、实验配置、应用领域及技术挑战。通过阅读，读者可以深入了解μXRF在微区元素分析中的独特价值，掌握其高灵敏度、高空间分辨率的检测技巧，以及多模态联用在解析结构-性能关系中的重要作用。
一、引言：同步辐射与微区元素成像的研究背景
同步辐射光源以其高亮度、宽谱、良好准直和时间结构明确等特点，被称为“微观世界的放大镜”，为微区成像与谱学提供了独特的实验条件。随着第四代低发射度储存环的发展，束斑更小、轨道更稳定、信噪比更高，推动了纳米—微区表征技术的快速演进。微区元素分布测量（例如μ-XRF）因此成为多个学科（材料科学、地质学、生命科学、文物学等）不可或缺的表征手段之一。
二、μ-XRF的物理原理与技术要点

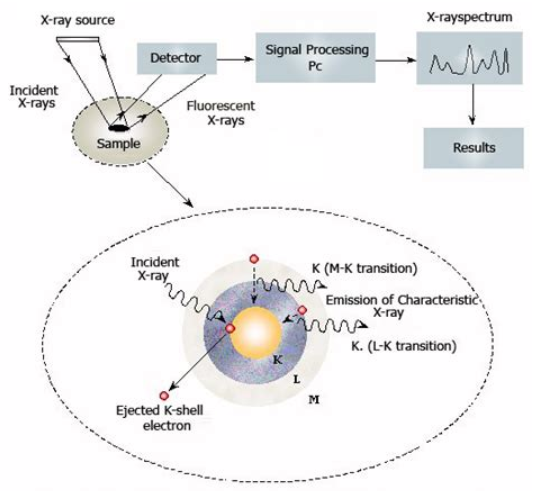

μ-XRF（micro X-ray fluorescence，微区X射线荧光显微成像）基于入射X射线激发样品中原子的特征荧光。入射光子被样品原子吸收后产生内层空穴，外层电子跃迁填补空穴并释放特征X射线；探测器记录这些特征谱线并据此重建元素的空间分布。与实验光源相比，同步辐射为μ-XRF提供了高亮度、窄能宽、高准直和可选波长的入射光，使得在微区进行元素灵敏检测、边近场谱学成像与能量切片成像成为可能。
三、同步辐射μ-XRF的优势（与常规XRF比较）
1）高灵敏度与低检测限：同步辐射束流的高通量显著提高了荧光信号强度，在小光斑下仍保持良好信噪比，从而提升对痕量元素的检测能力；
2）能量可调与谱学成像：可在元素吸收边附近选择入射能量，实现元素或价态敏感的谱学成像；
3）空间分辨率与信噪优化：采用纳米/微聚焦光学元件（诸如多层镜、FZP或KB镜）可将光斑压缩至数十纳米到微米量级，满足不同尺度实验需求；
4）多模态联用能力：μ-XRF可与XAS、XRD、TXM/STXM等同步进行，实现元素-形貌-化学态的联合表征，揭示材料结构—性能耦合机制。
上述优势在多个综述与应用实例中均有论述。
四、常见实验配置与测量模式
同步辐射μ-XRF实验一般包括：单色/宽能入射光源、微/纳米聚焦器、样品扫描台、能量分辨检测器（半导体探测器或弹性散射/波谱仪）、以及联用的光谱/成像模块。测量模式可分为点谱、线扫描、面扫描三种基本方式；进阶方式包括能量切片成像（在多个能量点采集荧光以区分相近元素或价态）、荧光层析成像（结合样品旋转做三维重建）与时间分辨原位/原位表征（operando）。在电池与能源材料等研究中，硬X光纳米探针（HXN）配合荧光探测，能实现纳米尺度的三维荧光成像。
五、代表性应用领域与案例解析
1）能源与电池材料：对正极/负极颗粒内Ni、Co、Mn等过渡金属的空间分布、价态梯度以及循环导致的元素迁移与相变，可通过μ-XRF（结合XAS、TXM）实现二维/三维可视化与化学态关联，帮助解析容量衰减与失效机制。相关工作展示了单颗粒级别的荧光层析成像与价态三维渲染实例。
2）催化与纳米材料：在催化剂粒子或载体上，μ-XRF可敏感描绘活性金属（如Pt、Fe、Cu等）在载体上的分布不均、团聚或逐步淋洗/迁移的过程；结合原位XAS/FTIR可揭示催化活性位点的动态化学态演变。
3）环境与地质样品：矿物颗粒、沉积物或污染颗粒中痕量有害元素（如Pb、As、Cd）在显微尺度的富集与相态联系，可通过μ-XRF映射判定污染来源与迁移路径；多模态成像则有助于将元素分布与矿物学、晶体学关系耦合解释。
4）生物与医学样品：在纳米颗粒给药、生物组织胁迫或金属纳米材料分布研究中，μ-XRF可在亚器官尺度定位特定金属或标记物，并与红外显微成像等手段联合，解析配位环境与组织学位置的对应关系。
六、原位与时序（operando）研究能力
同步辐射μ-XRF的高通量与快速成像特性使其非常适合原位/原工况监测，例如在电化学循环过程中实时记录元素重新分布、在催化反应条件下监测金属团簇演化，或在环境动化学过程中跟踪痕量元素迁移。面扫描与快速能谱采集结合，可以在数秒至毫秒尺度获得时间分辨数据（视线站与探测器性能而定），为动态过程提供原位证据。
七、数据处理与定量分析要点
μ-XRF数据处理包括谱线拟合、背景扣除、光谱去卷积与体/表面自吸收修正（self-absorption correction）；定量分析需校准标准样品或采用基于物理模型的定量反演。对厚样或非均匀样品，需考虑荧光自吸与矩阵效应，结合TXM或断层成像数据可改进三维定量精度。为实现化学态解析，常将μ-XRF与能量扫描XAS/iPFY等谱学手段联用。
八、局限性与技术挑战
尽管同步辐射μ-XRF在灵敏度、空间分辨与多模态能力上优势明显，但仍存在若干挑战：1）对轻元素（如C、O、N）的直接灵敏度有限，需借助软X射线手段或其他技术补充；2）空间分辨与可测深度之间存在折中——纳米聚焦带来高分辨但穿透深度与信号收集效率受限；3）复杂样品的定量需要周密的自吸/矩阵校正与标准化方案；4）原位实验面临样品环境装置（如电池电解液、气氛样室）与探测器响应的工程性挑战。解决这些问题需继续在光学器件、探测器、数据反演算法与联用平台上协同发展。
九、展望：与第四代光源和多模态表征的融合前景
第四代衍射极限储存环的推广将进一步提升μ-XRF在纳米尺度的能力，使得对更轻元素、更低浓度、以及更快动力学过程的表征成为可能。未来趋势包括：纳米级μ-XRF与XAS、STXM、TXM、RIXS等多谱学并行；结合机器学习的谱图去噪与成像重建；以及研发适合复杂原位环境的专用样品仓与高吞吐探测链，以推动微区元素分布研究在能源、环境、生命与文化遗产等领域的深入应用。
十、结语
基于同步辐射的μ-XRF已由单一的元素成像技术，逐步发展为可与多种谱学、衍射与成像方法联动的多模态表征平台。其在揭示微区元素分布、化学态与形貌之间的复杂耦合上，提供了无可替代的实验证据。面向未来，随着光源性能、纳米聚焦技术、探测器与数据处理方法的进步，μ-XRF将在微观—宏观多尺度科学问题中发挥更大作用。
