这篇文章由华算科技撰写，介绍了X射线显微术（SXM）的成像原理、聚焦方式及应用方向。通过阅读，读者可以深入了解同步辐射X射线在纳米尺度成像中的优势，掌握SXM在多模态表征、原位研究及动态结构分析中的关键作用，以及其在能源与生命科学研究中的重要意义。
引言
在现代科学研究与工程应用中，如何在亚微米乃至纳米尺度上对复杂体系进行非破坏性表征，一直是实验方法学发展的重要驱动力。随着高亮度同步辐射光源的建成与应用，X射线显微术（Scanning X-ray Microscopy, SXM）逐渐成为解析材料微观结构与动态演化的重要手段。它依托同步辐射所提供的高亮度、高相干性和宽能谱分布的X射线，在显微成像中展现出独特的优势，能够突破传统光学显微镜与电子显微镜的局限，为生命科学、能源材料、环境科学等领域的前沿研究提供了新的视角。
X射线显微术的成像原理涵盖了光源特性、聚焦光学、探测方式以及成像模式等多个方面。本文将系统阐述其基本原理，并结合知识库文献中的相关研究案例，剖析其在多尺度结构解析中的应用价值。
一、同步辐射光源与SXM的关系
X射线显微术的快速发展与同步辐射光源密不可分。同步辐射光源可提供从真空紫外到硬X射线的宽能量范围辐射，具有高亮度、高相干性等优势，因此被誉为“微观世界的放大镜”。
在SXM中，高亮度的同步辐射光不仅能保证足够的信噪比，还使得实验具备高时空分辨率和多模态成像能力。例如，在电池正极材料研究中，研究者利用同步辐射X射线实现了从晶格结构、价态变化到形貌特征的多尺度探测，这正是SXM能够在成像环节展现优势的基础。
二、X射线显微术的成像基本原理
1. 光学聚焦原理
X射线波长极短，常规折射透镜难以应用，因此SXM通常采用特殊的聚焦光学元件，如菲涅尔区板、Kirkpatrick-Baez (KB)镜、反射镜或多层膜透镜。这些元件能够在纳米尺度上聚焦同步辐射X射线，使其形成极小的探针光斑，从而对样品进行逐点扫描。
菲涅尔区板基于衍射原理工作，其同心圆刻蚀结构能够选择性地衍射X射线并在焦点处形成干涉增强的亮点。这种装置能够提供几十纳米甚至更小的空间分辨率，成为SXM的核心光学元件之一。
2. 扫描成像模式

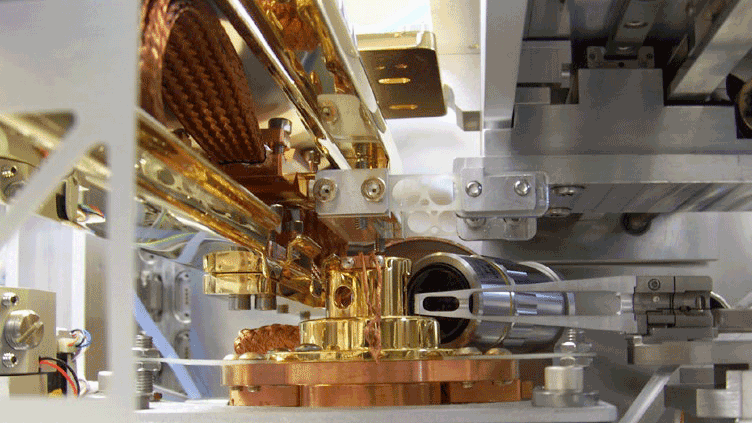

在SXM中，样品通常安装在精密的位移台上，通过逐点扫描的方式依次接受聚焦X射线照射。每一个扫描点的透射或荧光信号都会被探测器记录，最终通过数据拼接形成二维或三维成像结果。
这种扫描模式与传统的全场显微术不同，它强调逐点探测与同步辐射高通量特性的结合，能够实现高对比度成像，并可灵活结合吸收、荧光、相衬等多种信号模式。
3. 多模态成像
SXM不仅限于单一的透射成像，还可与X射线吸收谱学（XAS）、X射线荧光成像（XRF）、小角散射（SAXS）等技术联用。在这种情况下，每个扫描点的数据既包含形貌信息，也可记录元素分布、价态变化甚至局域结构参数，从而实现真正意义上的“结构-成分-功能”一体化表征。
三、探测方式与信号类型
1. 吸收对比成像
在常规透射模式下，X射线在样品中发生吸收衰减，其强度变化反映了样品的厚度、密度及元素组成差异。这是SXM最基础的成像模式。
2. 荧光成像
当样品被X射线激发后，不同元素会发射特征X射线荧光。通过探测这些荧光信号，研究者能够获得样品中不同元素的空间分布信息。这种模式特别适合复杂多组分体系的成分成像。
3. 相位衬成像
对于弱吸收材料，单纯的吸收对比往往不足。SXM可通过记录相位差实现成像，从而在软物质、生命体系和低Z元素样品的研究中表现出优势。
四、空间分辨率与成像性能
X射线显微术的空间分辨率主要取决于光学聚焦元件的精度及探针光斑大小。在现代同步辐射装置中，SXM的分辨率通常可达到几十纳米甚至接近10纳米级别。相比光学显微镜的衍射极限和电子显微镜对样品制备条件的苛刻要求，SXM在非破坏性原位研究方面展现了独特优势。
此外，借助同步辐射的脉冲特性，SXM可实现时间分辨成像，捕捉样品在毫秒甚至更短时间尺度下的动态演化过程。这对于研究电化学器件的充放电过程、催化反应的中间态及蛋白质构象变化等具有重要意义。
五、原位与工况下的成像应用
SXM的重要优势之一在于原位和工况表征能力。许多材料和生命体系的性质取决于其在工作条件下的动态演化，传统表征手段往往无法在反应或操作环境中直接观察。而SXM能够结合原位池或特制反应环境，对电池电极在循环过程中的相变、超级电容器储能过程中的离子吸附、蛋白质在溶液中的动态构象等进行直接成像和分析。
这种能力不仅使研究者能够揭示材料性能的内在机理，也为新材料设计提供了反馈和指导。
六、SXM与其他显微技术的对比
与光学显微镜相比，SXM突破了衍射极限，在纳米尺度成像中更具优势。与电子显微镜相比，SXM对样品制备要求较低，并且能够在较厚样品甚至液体环境中工作，因而更适合原位研究。与此同时，SXM还可结合谱学和散射等技术，提供电子结构与局域配位等补充信息，是其他显微方法难以替代的。
七、未来发展方向
随着第四代同步辐射光源（如HEPS）的建设，SXM将在亮度、相干性和分辨率方面取得进一步提升。未来SXM的发展趋势包括：
更高空间与时间分辨率：推动成像精度向10纳米以下发展，并实现皮秒级时间分辨。
多模态集成：与XAS、XRD、SAXS、XRF等进一步融合，实现真正的全景表征。
人工智能辅助成像：利用机器学习优化图像重建与数据解释，加速复杂体系的定量研究。
原位复杂环境研究：推动在高温、高压、强电场等工况下的实时成像能力。
结语
X射线显微术（SXM）以其独特的成像原理和优势，正在成为材料科学、生命科学和能源科学等领域的核心研究工具。依托同步辐射光源的高亮度与高相干性，SXM能够在多尺度、多模态和原位条件下揭示样品的结构与演化机制。随着新一代光源的建设和相关技术的进步，SXM将在未来科学研究与技术创新中发挥更为关键的作用。
