分析方法及结果
该研究报道了一种具有卓越强度和韧性的3D可打印弹性体，通过特定的化学交联和氢键作用实现。文章详细描述了材料的制备、表征及其机械性能，展示了其在极端条件下的稳定性。该弹性体在多个领域具有潜在应用。

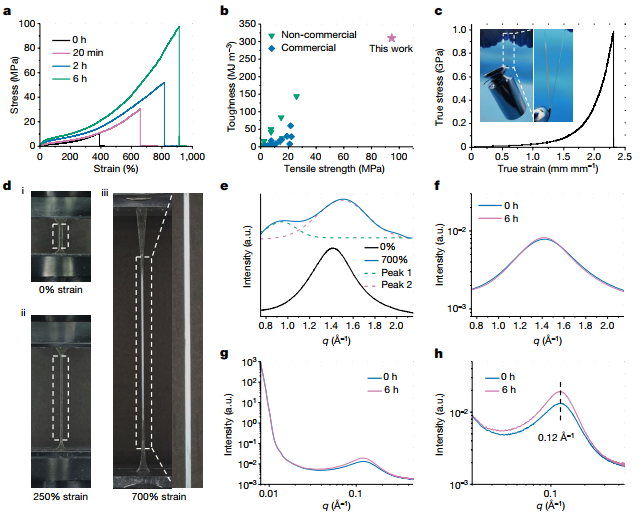

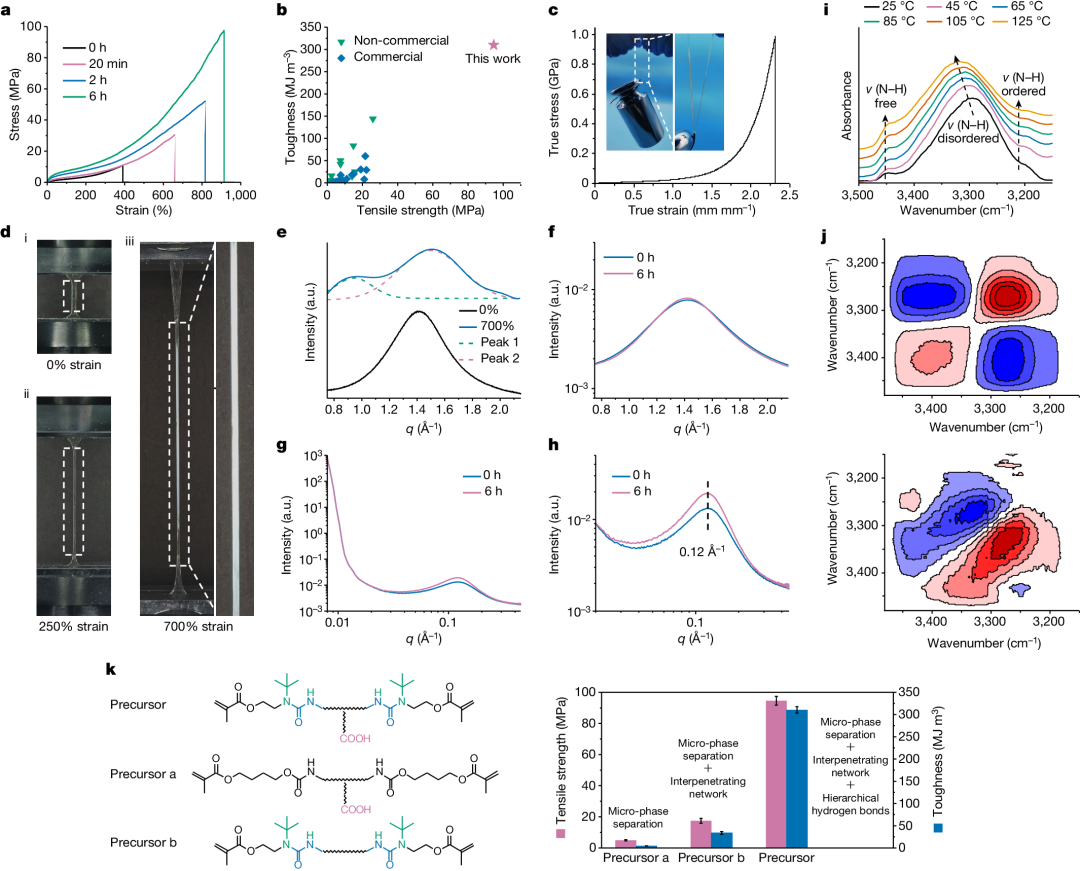

通常情况下，超高强度和良好韧性的性能是相互冲突的。在3D光固化打印中尤其要考虑这一点。因此，为了解释潜在机制，作者使用SAXS和WAXD对样品热固化前后的微观结构进行了表征。如上图所示。
样品最初是透明的，其玻璃化转变温度是负30°。但是当拉伸到700%时，样品呈现出白色。原始样品的WAXS数据在1.4A-1处出现了一个宽的无定形峰。当拉伸到700%时，该峰分裂呈现为两个峰（0.9 和 1.5 A-1），这归因于聚四氢呋喃片段的结晶化。结果表明，应变诱导结晶是图中观察到的应力白化和应变硬化的原因。
在WAXS中（f图），热固化前后的曲线几乎完全一致。在SAXS结果中(g，h)，两个样品均在0.12A-1处呈现明显的散射峰：来自于微相分离产生的小尺寸聚集体的间距。这一结构特征在固化后样品中变强，表明了微相分离程度增强。

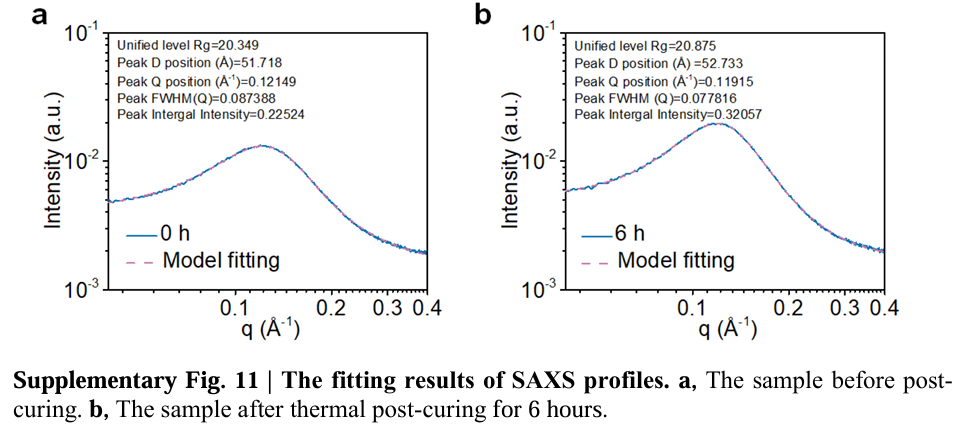

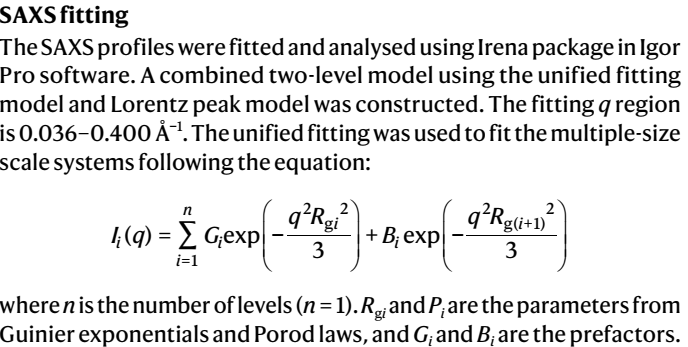

作者使用了Irena 软件包的Igor pro程序，选择统一幂律模型+Lorenetz 峰函数，对数据进行了拟合分析。
拟合结果得到了特征尺寸Rg=2 nm，间距D=5.2 nm。
本文源自微信公众号：科学边角料
原文标题：《看顶刊如何用SAXS——Nature,631,783–788 (2024)：3D打印弹性体》
原文链接：https://mp.weixin.qq.com/s/6b5s0OH5qtskPSy3zP8Kww
本转载仅出于分享优质测试干货，旨在传递更多观点，并不代表赞同其全部观点或证实其内容的真实性。文章中所包含的图片、音频、视频等素材的版权均归原作者所有。如有侵权请告知删除。
