引言
同步辐射光源被誉为“超级显微镜”，它能产生比常规X光机强数亿倍的高亮度、高准直性光束，为材料科学、生命科学、化学、医学成像等众多前沿研究领域提供了无可替代的探测工具 。这些珍贵的光子从巨大的加速器环中引出后，并不能直接用于实验，而是需要经过一条被称为“光束线”（Beamline）的精密通道进行传输、聚焦和筛选。光束线的光学系统如同这台“超级显微镜”的复杂镜头组，其设计优劣直接决定了科学家最终能获得的光束品质和实验成败。
传统上，光束线光学设计是一个复杂且依赖专家经验的过程，设计者需要在多个独立的软件工具之间切换，手动迭代计算，耗时费力且难以达到全局最优。为了应对新一代同步辐射光源带来的更高要求，一种名为“集成化设计”（Integrated Design）的创新方法应运而生，它通过将繁杂的设计流程整合到一个自动化平台中，极大地提升了设计效率与系统性能 。本文华算科技将深入揭秘同步辐射光学系统的集成化设计是如何工作的，以及它如何应对第四代光源带来的极端挑战。
光束线的心脏——精密的光学系统
同步辐射光束线本质上是一个高度复杂的真空管道，其内部排布着一系列精密的光学元件，负责将来自光源的光子“塑造”成符合特定实验需求的形态 。这些光学元件构成了光束线的心脏，主要包括：
- X射线反射镜 (X-ray Mirrors): 由于X射线对大多数材料的折射率接近于1，难以像可见光一样用透镜聚焦，因此通常使用特殊材料（如涂有高Z元素的硅）制成的反射镜，在极小的掠射角下实现光束的反射、偏转和聚焦 。
- 单色器 (Monochromators) 和光栅 (Gratings): 这是光束线的“滤光镜”，其核心作用是从同步辐射宽广的能谱中精确选择出实验所需的特定波长（或能量）的光子。单色器通常使用晶体衍射原理，而光栅则用于能量较低的软X射线波段 。系统的能量分辨率是衡量其性能的关键指标之一 。
- 狭缝 (Slits) 和滤波器 (Filters): 狭缝用于精确控制光束的尺寸和形状，而滤波器则用于吸收掉不需要的杂散光或高次谐波，进一步纯化光束 。
这些元件必须在超高真空环境中协同工作，任何微小的偏差都可能导致光束品质的急剧下降。此外，来自高功率插入式光源的X射线束流会带来巨大的热负载，导致光学元件产生热变形，这是设计中必须解决的关键难题 。
从各自为战到协同作战——集成化设计的诞生
传统的光束线设计流程往往是碎片化的。设计者需要使用多种软件分别计算光源特性（如SPECTRA）、进行光学追迹（如SHADOW、SRW）、计算光栅衍射效率（如PCGrate）以及分析热负载 。这个过程不仅繁琐，而且各个环节之间的数据传递容易出错。更重要的是，在光谱分辨率和光通量等相互制约的性能指标之间进行权衡取舍，极度依赖设计者的个人经验，难以保证找到最优解 。

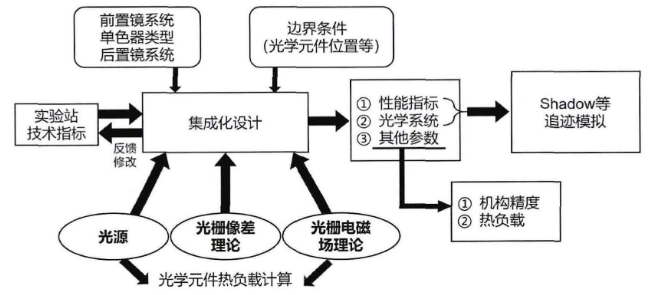

为了克服这些弊端，“集成化设计”的概念被提出并付诸实践 。其核心思想是将光源特性计算、光谱分辨本领、几何传输效率、热负载分布计算等多个核心设计模块，全部整合到一个统一的软件框架内 。这种方法论的创新，旨在实现光学系统参数的自动计算和优化，将设计者从重复性的劳动中解放出来，专注于更高层次的物理设计与创新 。
应对挑战——热管理与第四代光源的革新
随着同步辐射光源向第四代发展，其亮度和功率密度呈指数级增长，对光束线光学系统提出了前所未有的挑战。集成化设计在应对这些挑战中发挥了至关重要的作用。
1. 精密的热管理：第四代光源产生的强大X射线束流，如同聚光灯一样照射在第一个光学元件（如反射镜或单色器晶体）上，产生巨大的热负载 。热量会导致元件表面发生微米级的变形，这种“面型误差”会严重破坏光束的聚焦性能和相干性 。精确预测光学元件上的热功率分布，是设计高效冷却系统的基础 。然而，过去的光学设计软件往往缺乏精确计算光栅等元件热负载分布的功能 。
集成化设计软件通过整合热载计算模块，成功解决了这一难题。它能够精确模拟出光子能量在光学元件表面的吸收和分布情况，为热力学工程师设计水冷或液氮循环冷却系统 提供关键的输入数据，从而确保光学元件在极端工况下依然能保持极高的面型精度 。
2. 迎接相干之光：第四代同步辐射光源最大的特点之一是其极高的空间相干性，光束特性更接近于激光 。这意味着光在传播过程中，波动效应变得异常显著，传统的基于几何光学（将光视为直线传播）的光线追迹方法开始失效 。
为了准确模拟这种“部分相干光”的行为，光学系统设计必须引入更复杂的波动光学理论 。这是当前集成化设计软件发展的前沿方向。新的设计平台正在集成基于部分相干理论的混合计算模型和新算法 以确保在第四代光源的全新物理机制下，依然能够精确地预测和优化光束线的性能，从而充分利用高相干性带来的新的实验可能性，例如相干衍射成像等前沿技术 。
未来展望——迈向自动化与智能化的光束线
同步辐射光学系统的集成化设计，已经从一个创新的概念发展成为新一代光束线设计的标准范式。它将复杂的光学工程问题转化为一个定义清晰的计算优化问题，实现了设计过程的自动化和高效化。
展望未来，这一领域正朝着更高的自动化和智能化方向发展。研究人员已经开始探索将遗传算法、进化算法等人工智能优化技术应用于光束线的在线自动调试与优化 。例如，一个名为“AI-BL1.0”的程序已经展示了利用进化算法自动调整光学元件参数，以实时优化光束性能的潜力 。
尽管将深度学习等更复杂的人工智能技术直接整合进设计软件前端的研究仍处于探索阶段 但这一趋势预示着未来的光束线设计将更加智能。通过集成化与智能化设计，我们能够以前所未有的精度和效率，打造出性能卓越的光学系统，从而最大限度地发挥第四代乃至未来同步辐射光源的强大威力，为人类探索微观世界奥秘提供更强大的“眼睛”。
