说明：本文华算科技介绍了同步辐射技术在配位化合物结构表征中的应用，涵盖弹性散射、吸收光谱、散射技术及反常散射等维度。读者可系统学习到同步辐射技术的原理、优势及典型案例，了解其在复杂体系（如无序结构、溶液相、动态过程）中的独特价值，以及未来发展方向。
配位化合物的结构表征是理解其化学性质与功能的核心环节。传统实验室技术（如X射线衍射、NMR等）虽已广泛应用，但在处理复杂体系（如无序结构、低浓度溶液相、原位反应中间体）时仍存在局限。
同步辐射技术凭借高亮度、能量可调、时间与空间分辨等特性，为配位化合物的结构表征提供了突破性工具。

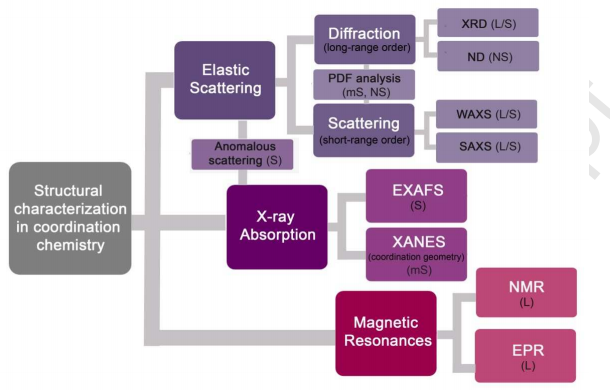

图1：目前用于配位化合物结构表征的主要方法的总体分类
DOI：10.1016/j.ccr.2014.03.027
弹性散射是结构表征的基础方法，其核心是通过探针（X射线、中子等）与物质的弹性相互作用，利用干涉效应推导原子空间排布。同步辐射光源的高flux（光子通量）和能量可调性，显著拓展了弹性散射技术在配位化合物中的应用范围。
X射线衍射（XRD）依赖于电子云的散射，对重原子（如过渡金属中心）敏感，但对轻原子（如H、O）分辨能力较弱；中子衍射则通过原子核散射，对轻原子和同位素差异敏感，可精确测定O-H键长等X射线难以捕捉的结构细节（如蔗糖中O-H键的测定）。
二者结合可全面解析配位化合物的晶体结构，例如在UiO-66 MOF的研究中，XRD可观测长程框架结构，而中子衍射能更清晰呈现高q区域的散射信号，揭示局部畸变，如图2所示。
但中子衍射需大型中子源，样品用量大（毫克至克级），限制了其常规应用。同步辐射XRD则弥补了这一缺陷，尤其适用于微小晶体（微米级）和大单元胞化合物（如MOFs、配位聚合物）的结构解析。
图2：UiO-66氧化物分子筛脱溶状态下的模拟X射线粉末衍射（XRPD）和近边缘衍射（ND）图谱（λ=1.954厘米）；图中的插图放大了高q区域，表明XRPD强度相对于ND强度有所减弱。
同步辐射的高亮度与准直性使其在化学晶体学中展现显著优势：
高分辨率结构解析：同步辐射的高flux可收集到更高q值的数据，提升结构分辨率（dmin=λ/(2sinθmax)），适用于精细电荷密度分析。
例如，通过同步辐射XRD数据的电荷密度分析，可揭示Co基配位聚合物中金属-配体键的共价性特征，为理解其磁性提供关键依据，如图3。
时间分辨衍射：结合快速detectors，同步辐射可实现毫秒级时间分辨衍射，追踪配位化合物的动态过程（如原位结晶、相变、催化反应中间体）。例如，利用能量色散X射线衍射（EDXRD）监测Pt(acac)2的热分解，捕捉中间态结构，如图4。
能量可调性：通过调节入射X射线能量，可避开样品中特定元素的吸收边，减少荧光背景，优化散射信号。如在Fe-rich样品中，同步辐射可将能量调至Fe K边前，避免荧光干扰。
图3：关于钴基配位化合物中金属键作用的最新研究发现（其结构日益复杂），基于同步辐射XRD数据的电荷密度分析得出。

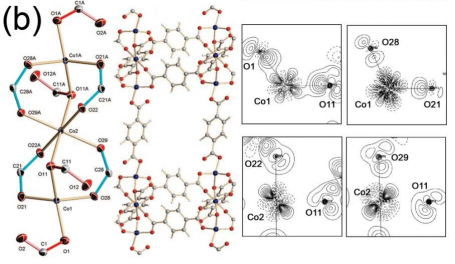

左图：链中三个钴原子的配位情况以及配位聚合物的结构。热椭球以90%的水平绘制。右图：包含钴中心的四个平面的静态变形密度图，通过16K同步辐射X射线衍射的多极模型获得。
DOI：10.1021/ja8007215
图4：上半部分：在:150°C下，在氦气中5%的氢气环境下对Pt(acac)2进行原位分解，随后进行nr-ctcXES（左）和XAS（右）光谱分析。
下半部分：数据以二维图表形式呈现，时间轴从上向下排列。底部相应区域A、B和C的一维光谱分别绘制在下部的图中。从Pt(acac)2到Pt0纳米粒子的推测反应路径在图中间部分有所描绘。
DOI：10.1039/C2CC35086F
扩展X射线吸收精细结构（EXAFS）是同步辐射特有的局部结构表征技术，通过分析吸收边后的振荡信号，获取吸收原子周围的局部配位环境信息（键长、配位数、无序度），尤其适用于无序系统（如溶液相、非晶态、分散催化剂）。
EXAFS的核心是光电子的弹性散射：入射X射线激发核心电子为光电子，其球面波被近邻原子背散射，形成干涉振荡。
通过傅里叶变换（FT）将k空间信号转换为r空间，可直接得到配位壳层的距离分布。
同步辐射的高flux使其能在低浓度样品（如10 mM的[Ru(bpy)₂(AP)₂]²⁺水溶液）中获得高质量数据，且元素选择性强（通过选择特定元素的吸收边），可在复杂体系中靶向分析金属中心的局部结构。
溶液相结构表征：配位化合物在溶液中的结构常与固态不同，EXAFS可捕捉溶剂化效应导致的键长/配位数变化。
例如，通过Ru K边EXAFS分析，发现[Ru(bpy)2(AP)2]2+在水溶液中保持稳定的六配位结构，配体键长与固态一致，如图5。
对于非晶态催化剂或纳米簇，EXAFS可解析金属中心的局部配位。如负载型Rh催化剂中，EXAFS揭示Rh的配位数随还原处理从6降至4，表明活性位点的分散与活化。
XRD反映长程有序，EXAFS聚焦局部结构。在UiO-66 MOF的脱溶剂化研究中，XRD未显示明显变化，而EXAFS清晰捕捉到Zr6O6八面体的局部畸变（8个Zr-Zr键缩短，4个伸长），揭示结构动态如图6。

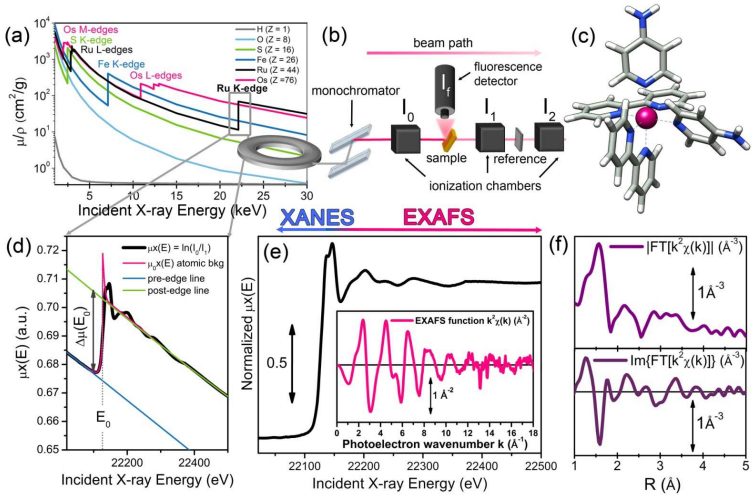

图5：（c）配合物[Ru(bpy)2(AP)2]2+的分子模型（bpy=2-2′-联吡啶；AP=4-氨基吡啶）。（d）Ru K边XAS光谱。（e）从图（d）的归一化XAS信号。（f）通过傅里叶变换获得R空间EXAFS谱。
图6：（a）脱羟基化过程对UiO-66 Zr6O4(OH)4基础结构。（b）脱溶剂化的UiO-66 MOF结构，包括一个八面体超笼和两个相邻的四面体超笼。（c、d）通过XRD和EXAFS观察到的UiO-66脱溶剂化效应。
DOI：10.1021/cm1022882
对于无序或部分有序的配位化合物（如溶液、凝胶、纳米组装体），X射线散射（XRS）技术（WAXS、SAXS、PDF分析）是结构解析的核心工具，同步辐射的高flux和宽q范围使其性能远超实验室光源。
广角X射线散射（WAXS）：覆盖高q范围（对应原子级距离），用于解析短程有序（如溶液中金属离子的配位结构）。
例如，通过同步辐射WAXS研究Ln3+与配体的络合，结合EXAFS确定配位键长与配位数。
小角X射线散射（SAXS）：聚焦低q区域，反映介观尺度（1-100 nm）的结构特征（如MOFs的孔径分布、超分子组装体的尺寸）。例如，SAXS分析揭示锌卟啉通过非共价作用自组装为六元环结构，为人工光捕获体系设计提供依据。
同步辐射的高亮度使SAXS/WAXS可在秒级时间尺度上监测动态过程（如配位聚合物的结晶动力学），结合原位反应池可追踪反应中间体的结构演变。

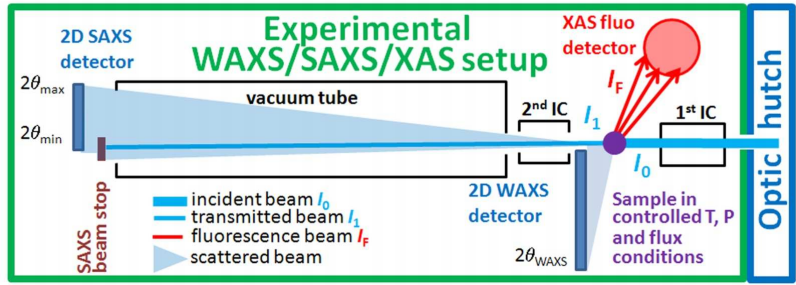

图7：该实验装置的示意图能够同时采集XAS（XANES 和 EXAFS）、WAXS和SAXS数据。来自光学舱的单色化光束（I0）强度由第一个电离室测量。
全散射技术（总散射）同时采集Bragg峰与漫散射信号，通过对总散射结构函数S(q)进行傅里叶变换，得到对分布函数（PDF）G(r)，反映所有原子对的距离分布，如图8，适用于纳米晶、玻璃态等“结构挑战”体系。
同步辐射的高flux可覆盖宽达30 Å⁻¹的q范围，降低PDF的傅里叶截断误差，提升r空间分辨率。例如，PDF分析揭示纳米级MOFs的局部结构畸变，而XRD仅能反映平均长程结构。
与EXAFS相比，PDF无元素选择性，但可探测更远距离（达数百Å）的原子关联，二者结合可全面解析复杂体系。

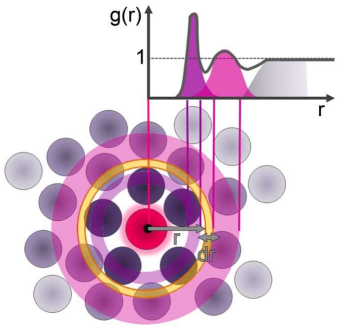

图8：径向概率密度函数g(r)的示意图。径向概率密度函数用于量化给定系统内粒子之间的相关性。
常规XRD/XRS信号反映所有原子的平均贡献，难以区分原子序数接近的元素（如Mn/Fe、O/N）。同步辐射的能量可调性使其可利用“反常散射”效应，实现元素选择性结构表征。
当入射X射线能量接近某元素的吸收边时，原子散射因子f(q)会引入能量依赖的反常项Δf'(E)和Δf”(E)，增强该元素对散射信号的贡献。通过在吸收边前后采集多组衍射数据，可分离目标元素的散射信号，实现:
1.1元素分辨定位：如在Fe-Co异双核配合物中，通过Fe和Co K边的反常散射数据，精确确定两种金属的占位比例（Fe0.94Co0.06与Co0.95Fe0.05），如图9。
1.2氧化态区分：利用不同氧化态元素的吸收边位移，通过反常散射信号差异区分其配位环境。

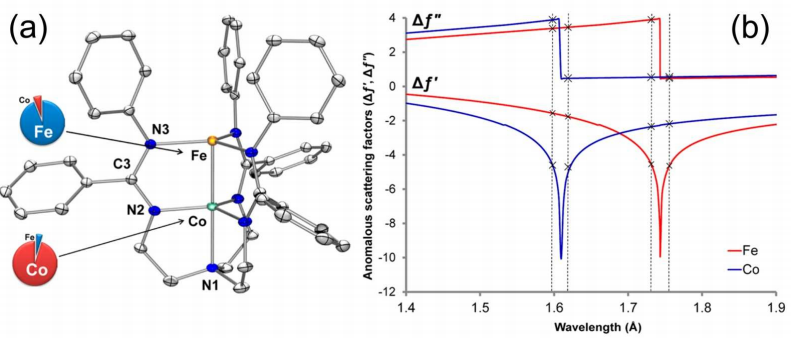

图9：（a）通过对射线异常散射数据的分析得出的Fe0.99Co1.01(LPh)4配合物的固态结构。（b）异常贡献∆f(λ)对X射线散射因子的实部∆f’（λ）和虚部∆f”（λ）部分。
DOI：10.1021/ic400292g
MAD相角测定：多波长反常色散（MAD）技术利用反常散射的相位信息，解决晶体结构解析中的“相位问题”，在蛋白质晶体学中广泛应用，也适用于复杂配位化合物（如多核金属簇）的结构解析。
DAFS技术：衍射反常精细结构（DAFS）结合衍射与吸收光谱的优势，通过监测特定Bragg峰强度随能量的变化，获取目标元素的局部结构信息（如键长、配位数），适用于无序或低对称性体系。
同步辐射技术凭借其高亮度、能量可调、时间与空间分辨等特性，在配位化合物结构表征中展现出独特优势，广泛应用于从单晶到无序体系、从静态到动态过程的全面解析。
未来，随着第四代同步辐射光源（如自由电子激光）的发展，时间分辨率将突破至飞秒级，能够捕捉配位化合物的超快结构变化。
同时，高能量分辨率荧光检测（HERFD）技术将进一步提升XANES的峰分辨率，实现氧化态与自旋态的精准区分。
