C3N4负载单原子催化剂（Single-Atom Catalysts, SACs）在催化领域中展现出巨大的潜力，尤其是在光催化、电催化和热催化反应中。C3N4（石墨相氮化碳）作为一种二维材料，因其独特的电子结构、良好的热稳定性和化学稳定性，被广泛用作单原子催化剂的载体。
单原子催化剂通过将金属原子以原子级分散的形式负载在C3N4上，不仅提高了金属原子的利用率，还通过改变金属原子的电子结构和催化活性，显著提升了催化性能。
C3N4具有丰富的氮原子，这些氮原子可以作为锚定位点，稳定单金属原子。C3N4的共轭框架中π电子的离域特性可以调节单原子中心的电子结构，从而影响其催化性能。此外，C3N4的多孔结构提供了较大的比表面积，有利于提高金属原子的负载率并创造更多的活性位点。C3N4的合成方法多样，包括热分解、聚合和模板辅助合成等，使得其在不同反应条件下的适用性广泛。

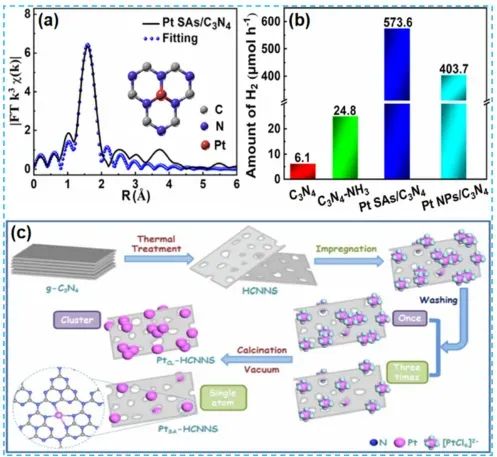

单原子催化剂的制备方法主要包括浸渍法、共沉淀法、热处理法和化学气相沉积法等。例如，通过微波辅助浸渍法和共聚合法，可以制备出铜基单原子催化剂Cu@g-C3N4-MI、Cu@nC3N4-MI、Cu@mpgC3N4-CP和银基单原子催化剂Ag@mpgC3N4-CP。此外，通过热处理和煅烧步骤，可以形成单原子铂负载的氮化碳纳米片（HCNNS）。
C3N4负载的单原子催化剂在光催化CO2还原反应中表现出优异的性能。例如，Pd/g-C3N4和Pt/g-C3N4催化剂在可见光下对CO2还原具有显著的催化活性。Pd/g-C3N4催化剂将CO2还原为HCOOH的势垒为0.66eV，而Pt/g-C3N4催化剂将CO2还原为CH4的势垒为1.16eV。此外，g-C3N4上支持的单金属原子显著增强了可见光吸收，使这些材料成为可见光促进的CO2还原的潜在光催化剂。
Co单原子和AQ共催化剂的同步负载显著提高了H2O2的生产率，是单独负载时的7.3倍。在没有电子供体的情况下，Co1/AQ/C3N4在8小时内产生了230μM的H2O2，这是目前报道的最高水平之一。N2纯化后，H2O2的生产被抑制，表明O2还原是H2O2的主要产生途径。Co单原子和AQ的协同效应接近于它们各自增强效果的乘积，表明它们独立地促进H2O2的产生，而没有相互抵消。
Cu-g-C3N4催化剂在紫外线照射下分别可在5分钟和30分钟内完全降解甲基蓝和刚果红染料。动力学研究表明，半衰期显著缩短。稳定性测试表明，Cu-g-C3N4在连续五个循环中仍表现出优异的稳定性。因此，Cu-g-C3N4是一种高度活跃、稳定且经济的催化剂，可用于降解染料，并可能对其他环境污染物具有降解潜力。
单原子催化剂的电子结构对其催化性能有重要影响。例如，V@g-C3N4单层具有最低的极限电位（约0.60V），对应的极限电位步骤是*N2+H++e−=*NNH，适用于交替和远端机制。V@g-C3N4的金属导电性为N2还原反应中吸附物和V原子之间的电荷转移提供了有效的保证。N2吸附后，*N2和V原子的p-d轨道杂化可以为中间产物提供或接收电子，使还原过程遵循接受-供电子机制。

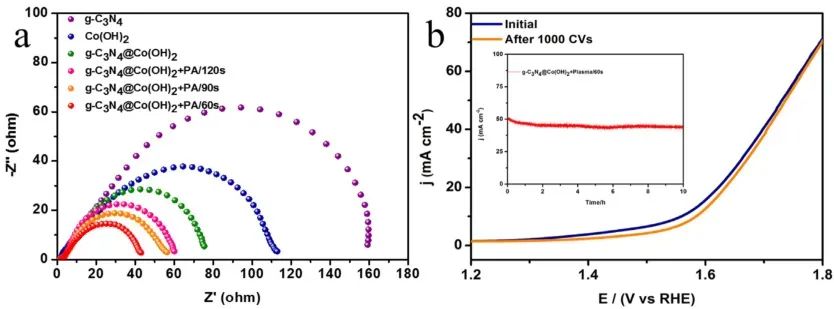

单原子催化剂的稳定性是其实际应用的重要因素。例如，Co1/AQ/C3N4的稳定性通过重复使用五个周期得到证实，XPS和TEM分析表明其化学组成和超薄层状结构在8小时的照射后没有显著变化。此外，Cu-g-C3N4在连续五个循环中仍表现出优异的稳定性。
尽管单原子催化剂在催化领域中展现出巨大的潜力，但仍面临一些挑战。例如，如何提高单原子催化剂的稳定性和催化活性，以及如何降低其制备成本，是未来研究的重点。此外，单原子催化剂在不同反应条件下的性能差异较大，需要进一步研究其催化机制和优化策略。
C3N4负载单原子催化剂在催化领域中具有广泛的应用前景。通过合理的制备方法和优化策略，可以显著提高其催化性能和稳定性。未来的研究应进一步探索单原子催化剂在不同反应条件下的性能，并开发更高效的制备方法，以推动其在实际应用中的发展。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
