d带中心前世今生：理论的发展与拓展

本文将从三个方面详细介绍d带中心理论的前世今生。

是什么：d带中心是过渡金属d电子能量的加权平均值；

为什么重要：它是一个强大的描述符，直接关联到金属表面对反应分子的吸附强度；

规律：d带中心越高，吸附越强；d带中心越低，吸附越弱。

如何应用：用于解释火山图，指导催化剂的理性设计，通过合金化、施加应变等手段来优化催化活性。

在催化科学领域，核心挑战在于预测并优化催化活性。为了应对这一挑战，理论化学家们发展了一系列基本原理和描述符，其中d带中心理论扮演了至关重要的角色。

萨巴蒂尔原理

萨巴蒂尔原理（Sabatier principle）是催化领域的一项基本准则，它指出，当反应中间体与催化剂表面的结合“恰到好处”时，催化活性达到最大。这个“恰到好处”意味着结合强度既不能太弱，以免反应物难以在催化剂表面活化；也不能太强，以免产物或中间体牢固占据活性位点，阻碍其脱附，从而抑制催化循环。

这一原理揭示了催化设计中的一个内在权衡：优化一个反应步骤（如吸附）可能会对另一个步骤（如脱附）产生不利影响。因此，寻找这种微妙的平衡是催化剂设计的核心任务。一个理想的催化剂必须能够有效地活化反应物，同时也能顺利地释放产物，从而实现高效的催化循环。

原理的可视化：火山图

火山图是萨巴蒂尔原理的图形化表示，它直观地展示了催化活性与中间体吸附强度之间的关系。火山图的构建方法是将一个动力学参数（如催化速率或转换频率，TOF）作为纵坐标，对一个热力学描述符（通常是关键反应中间体的吸附能）作为横坐标作图。

这种图的形状通常像一座火山，其物理意义如下：

火山的左侧斜坡：代表反应受限于活化步骤。在此区域，催化剂与中间体的相互作用太弱，导致反应物难以吸附和活化，因此反应速率较低。反应级数通常对反应物浓度呈正相关。

火山的右侧斜坡：代表反应受限于脱附步骤。在此区域，催化剂与中间体的结合过强，产物难以从表面脱附，导致活性位点被“毒化”或饱和，从而限制了整体的催化速率。反应级数通常对反应物浓度呈负相关。

火山的顶点：代表最佳催化剂。在顶点处，吸附强度达到了理想的平衡，使得反应物活化和产物脱附的速率得以协调，从而实现最高的催化活性。

火山图之所以成为一个强大的工具，是因为它成功地将优化整个催化循环这样一个多维度的复杂问题，简化为调控单一描述符（即吸附能）的一维问题。它清晰地表明，催化剂的设计目标是在火山图的顶点附近寻找材料。

对可计算描述符的需求

尽管吸附能是一个极其有力的描述符，但直接计算每一种潜在催化剂上所有可能中间体的吸附能，在计算上是极其昂贵和不切实际的，尤其是在高通量筛选的背景下。这就催生了一个关键需求：寻找一个更基本、更简单且计算成本更低的催化剂电子结构属性，该属性应与吸附能直接相关。

d带中心（d-band center）正是为了满足这一需求而提出的核心概念。它旨在通过一个单一的、可从催化剂的基态电子结构中计算出的物理量，来预测其表面反应活性和吸附强度，从而为理性设计和筛选高效催化剂提供理论指导。

DOI: 10.1002/aesr.202100152

d带模型为理解过渡金属的催化行为提供了一个简洁而深刻的理论框架。本节将深入探讨d带中心的定义、其量子力学起源，以及它如何与早期的化学吸附理论联系起来。

d带中心（_ϵd）的定义

从数学上看，d带中心（_ϵd）是相对于费米能级（Fermi level, EF），投射到表面金属原子d轨道上的态密度（Density of States, DOS）的一阶矩，即加权平均能量。其计算公式为：

其中，ρ_d(E) 是在能量E处的d轨道投影态密度（Projected Density of States, PDOS）。从物理意义上看，

d代表了d电子的平均能量。

Hammer-Nørskov d带模型：一个分子轨道的视角

d带模型由Hammer和Nørskov于1995年正式提出，现已成为计算催化领域的基石之一。该模型从分子轨道理论的角度，清晰地解释了吸附物与过渡金属表面相互作用的本质。

相互作用过程可以分为两个步骤：

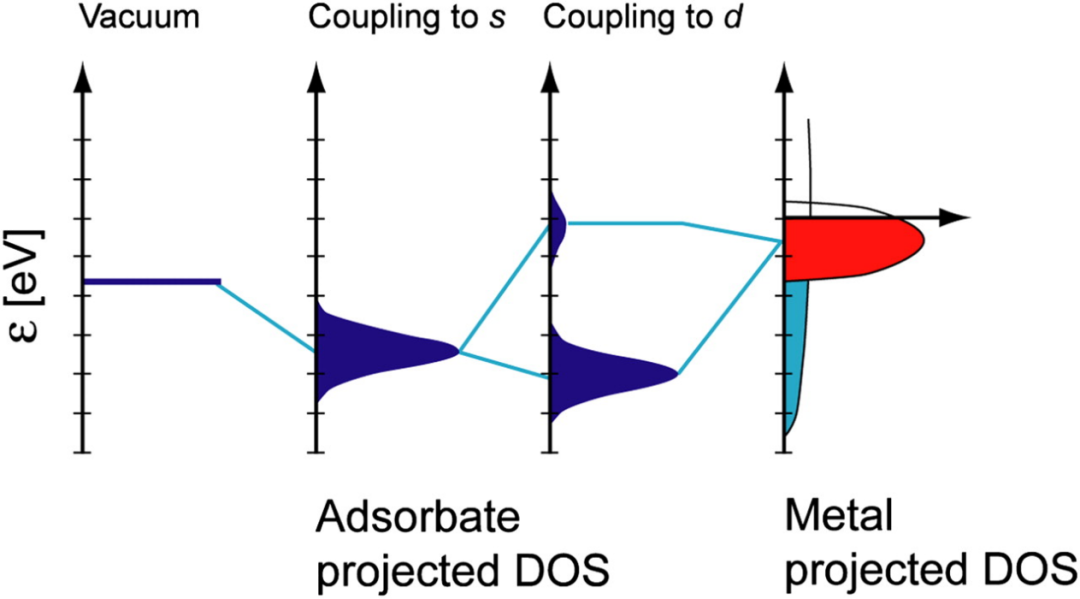

1. 吸附物的价层轨道首先与金属表面宽而弥散的sp带相互作用。这个过程会使吸附物的能级发生展宽和能量移动，形成一个“重整化”的吸附物态。由于不同过渡金属的sp带结构相似，这一步的相互作用强度被认为在不同金属之间是大致恒定的。

2. 这个“重整化”的吸附物态接着与金属表面窄而局域的d带发生杂化。这第二步的相互作用是决定不同金属之间化学键强度差异的主要因素。

3. 这种杂化作用会形成新的成键轨道（bonding states）和反键轨道（anti-bonding states）。

DOI：10.1073/pnas.1006652108

费米能级的关键作用在于决定了这些新形成轨道的填充情况：

化学键的强度最终由反键轨道的填充程度决定；费米能级E_F像一条分界线：能量低于E_F的轨道被电子填充，而高于E_F的轨道则是空的；反键轨道的能量总是高于原始的d轨道。

核心机制如下：当一个金属的d带中心能量较高时，它与吸附物轨道杂化形成的反键轨道能量也会相应地更高。这使得更多的反键轨道位于费米能级之上，从而导致这些反键轨道被填充的电子更少。更少的反键电子填充意味着一个更强的化学键。反之，一个能量较低的会导致反键轨道能量也较低，更多地位于E_F以下而被填充，从而形成一个较弱的化学键。

理论溯源：从Newns-Anderson到d带模型

d带模型并非凭空产生，而是深深植根于早期的化学吸附理论。

Newns-Anderson模型（1969年）：这是一个更普适、更严谨的理论，用于描述一个离散的吸附物能级与金属连续能带之间的相互作用。它能够完整地描述吸附物能级在相互作用过程中的展宽和移动。

两者联系：Hammer-Nørskov的d带模型可以被理解为Newns-Anderson模型在一个简化极限——“窄带极限”（narrow-band limit）——下的应用。在这个极限中，整个连续的d带被近似为一个单一的能量准位，即d带中心，从而将复杂的相互作用问题简化为一个更直观的“双能级问题”。

正是这种物理上合理的简化，赋予了d带模型强大的预测能力和清晰的概念内涵。它成功地抓住了问题的本质，不同过渡金属之间反应活性的趋势主要由d带的能量位置决定。

计算方法：密度泛函理论（DFT）

密度泛函理论（Density Functional Theory, DFT）是现代催化研究中计算电子结构性质（如d带中心）的主要工具。

典型的计算流程（以VASP软件为例）如下：

建立结构模型：首先，构建催化剂表面的原子模型，通常是一个周期性重复的板层（slab）模型，并在其上方留出真空层以模拟表面。

执行DFT计算：运行DFT程序，求解科恩-沈（Kohn-Sham）方程，从而获得体系的基态电子结构。

分析态密度文件：计算完成后，生成的DOSCAR文件包含了体系的总态密度（TDOS）和每个原子的投影态密度（PDOS）。

提取目标原子信息：使用专门的后处理脚本从DOSCAR文件中提取出感兴趣的表面原子的PDOS信息。选择表面原子，特别是吸附物可能结合的位点，是至关重要的，因为催化反应正是在这些地方发生。

计算d带中心：最后利用PDOS数据，通过对d轨道态密度进行积分来计算d带中心。

实验验证与探测

实验技术对于验证DFT的预测和提供真实世界的数据至关重要。

X射线光电子能谱（XPS）：这是一种表面敏感技术，通过测量芯能级和价带的结合能来探测材料的电子结构。它可以用来探测已占据的态密度，从而推断d带中心的相对移动。

价带到芯能级X射线发射谱（VtC-XES）：这是一项新兴技术，能够更直接地探测已占据的d电子态密度，从而直接测量d带的结构及其中心位置。该技术已被成功用于实验验证Pt纳米颗粒中d带中心随尺寸变化的趋势。

X射线吸收谱（XAS）：XAS与XES互补，它探测的是未占据的电子态，从而能够提供费米能级附近完整的电子结构信息。

理论与实验的结合为d带模型提供了强有力的支持。例如，研究表明，随着Pt纳米颗粒尺寸的减小，VtC-XES实验测量到d带中心向费米能级移动（能量升高），这与DFT的理论预测完全一致。

这种理论与实验的相互印证，极大地增强了我们对d带模型物理真实性的信心，并表明DFT可以作为一种可靠的“计算显微镜”，用于预测和理解真实的催化现象。

理解了d带中心的重要性后，那么如何主动地调控它。材料科学家和化学家已经发展出一套行之有效的“工具箱”，可以通过改变催化剂的物理和化学性质来精确调控d带中心，从而实现催化活性的理性设计。

合金化与配体效应

将第二种金属（称为助催化剂或促进剂）引入主金属的晶格中，可以显著改变活性位点的电子结构，这种效应被称为“配体效应”（ligand effect）。

应用实例：在氧还原反应（ORR）中，将Pt与Fe、Co、Ni等3d过渡金属合金化，可以有效地调控Pt的d带中心至一个更优的位置。这不仅能提高催化活性，还能显著减少贵金属Pt的使用量，降低成本。

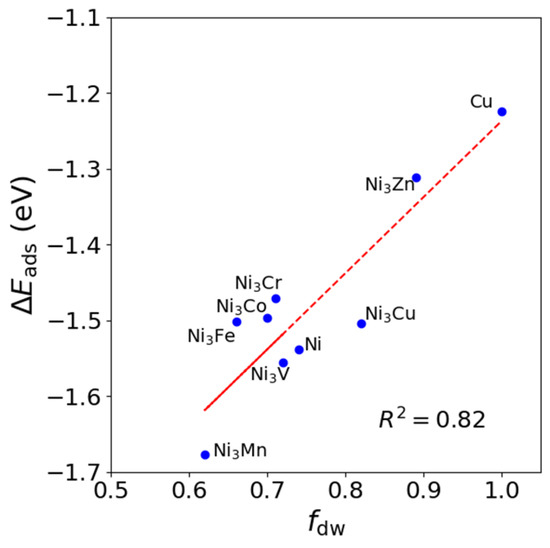

系统性调控：通过选择不同的促进剂，可以系统地调节主金属的d带中心。例如，在Ni基催化剂中引入Mn、Fe、Co、Cu或Zn，会使其d带中心发生规律性变化，从而改变其对特定分子的吸附性质。

DOI: 10.3390/molecules30030744

应变工程

对催化剂晶格施加机械应变（拉伸或压缩）会改变原子间的距离，进而影响原子轨道的重叠程度和d带的宽度。

基本机理：

拉伸应变（tensile strain）：增大原子间距，减小轨道重叠，导致d带变窄。

压缩应变（compressive strain）：减小原子间距，增加轨道重叠，导致d带变宽。

早期与晚期过渡金属的二分法：

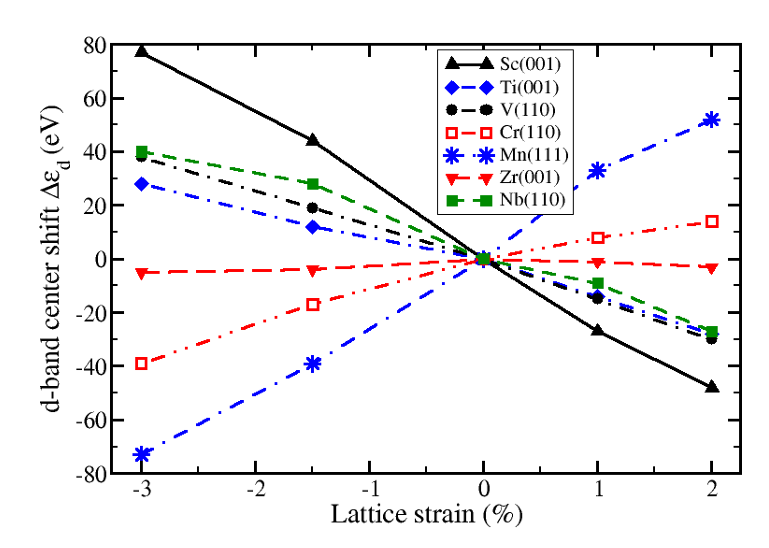

晚期过渡金属（d带填充超过一半，如Pt、Pd）：为了保持d电子总数不变，d带变窄（拉伸应变）会迫使d带中心向能量更高的方向移动（_ϵd上移），导致吸附增强。相反，压缩应变使d带变宽，_ϵd下移，吸附减弱。

早期过渡金属（d带填充不足一半，如Sc、Ti）：情况正好相反。拉伸应变导致d带中心向能量更低的方向移动（_ϵd下移），吸附减弱。压缩应变则导致上移，吸附增强。

DOI: 10.1103/PhysRevB.81.033402

配位数与量子尺寸效应

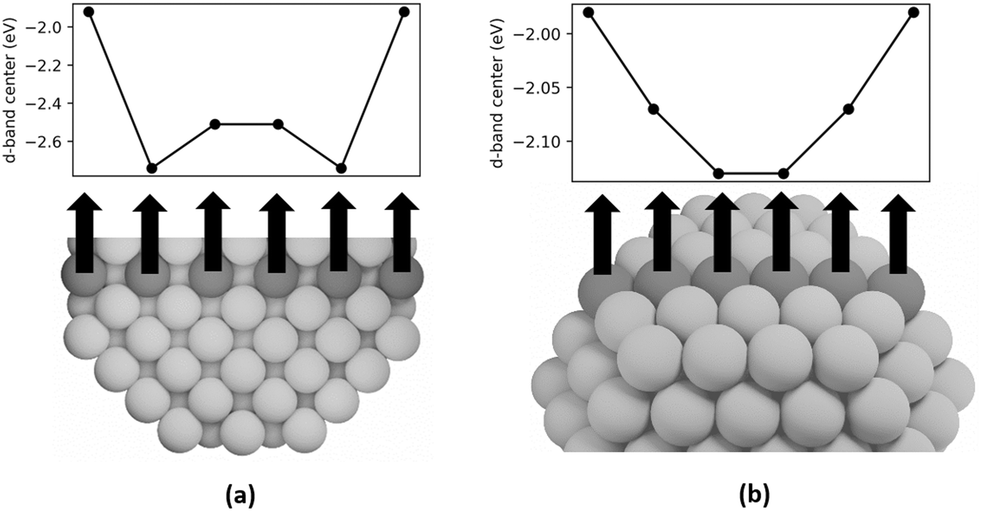

催化剂表面的原子由于缺少部分近邻原子，其配位数低于体相原子。这种低配位环境导致d带变窄和d带中心上移，因此表面原子通常比体相原子具有更高的反应活性。

高活性位点：这种效应在台阶、扭结和边缘等更低配位数的位点上尤为显著，这些地方通常是催化剂表面最活跃的反应中心。

量子尺寸效应：当催化剂颗粒尺寸缩小至纳米级别时，低配位数的表面原子所占比例急剧增加。这导致整个颗粒的平均d带中心随着颗粒尺寸的减小而系统性地上移。这一现象已通过理论计算和实验测量得到证实。

DOI: 10.1039/d3cy01554h

磁性与自旋极化

对于铁磁性的3d过渡金属（如Fe、Co、Ni），标准的d带模型是不完备的，因为它忽略了电子自旋的影响 。

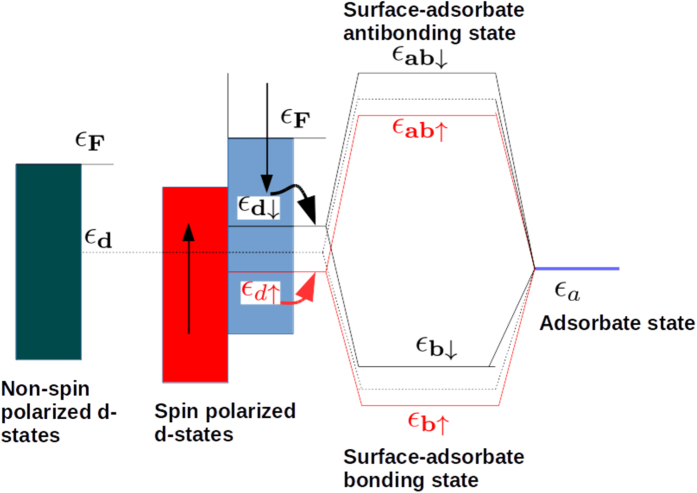

扩展模型：在这些材料中，电子结构会分裂为独立的自旋向上（spin-up）和自旋向下（spin-down）两个d带。吸附物与这两个自旋通道的相互作用可能是不同的。因此，一个更精确的模型需要考虑两个独立的d带中心，或者一个考虑了自旋依赖的杂化和自旋交换稳定化的广义模型。

调控新维度：研究发现，吸附作用在非自旋极化表面上通常比在其自旋极化的基态表面上更强。这表明，通过调控催化剂的自旋态，可以开辟一条全新的路径来调节其催化活性。

DOI: 10.1038/srep35916

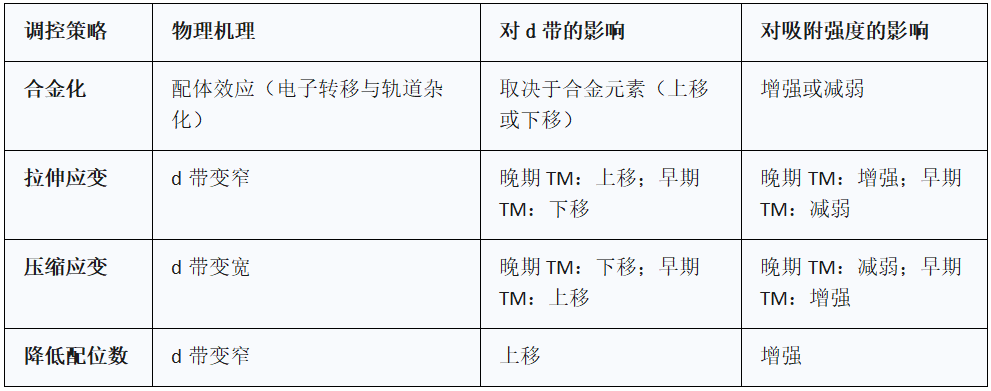

d带中心调控策略及其效果总结

随着材料科学的发展，催化剂的结构日益复杂。本节将探讨d带模型如何被应用、扩展到现代纳米结构催化材料。

核壳纳米颗粒

核壳结构（Core-Shell Nanoparticles）能够同时利用应变和配体效应，为精确调控表面性质提供了强大的平台。以Pd壳层/Pt核（Pd@Pt）的纳米颗粒为例，由于晶格失配，Pt核会对Pd壳层施加压缩应变，这应导致Pd的d带中心下移（吸附减弱）。同时，电负性更强的Pt核作为“配体”，也会通过电子效应拉低Pd的d带，进一步减弱吸附。这种协同效应为催化剂的精细调控开辟了道路。

DOI：10.1021/acs.jpcc.5b05302

高熵合金（HEAs）

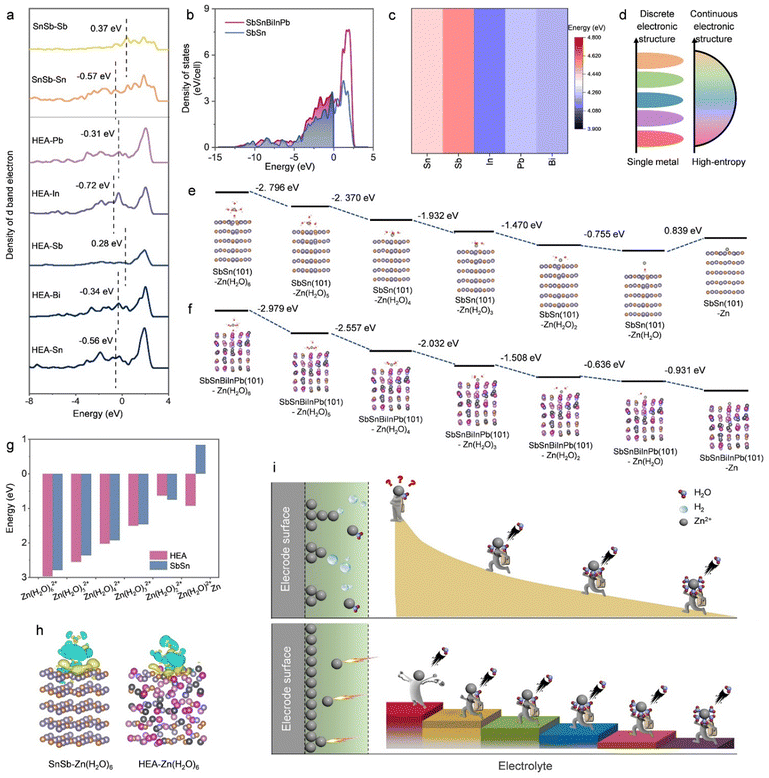

高熵合金（High-Entropy Alloys, HEAs）由五种或更多种元素以近等原子比组成，这在其表面创造了大量具有不同局域配位和电子环境的独特活性位点。

范式转变：与传统合金拥有一个明确的d带中心不同，HEAs被认为拥有一个d带中心的连续分布或宽泛的弥散区。

催化优势：这种具有不同吸附强度的活性位点的分布，使得HEAs在处理复杂的多步反应时具有独特优势。在这些反应中，不同的中间体可能需要不同的最佳吸附能。HEAs的表面可以同时为多个反应步骤提供“恰到好处”的活性位点，从而极大地提高了整体催化效率。

DOI：10.1039/D5EE00900F

单原子催化剂（SACs）

在单原子催化剂（Single-Atom Catalysts, SACs）中，单个金属原子被分散在载体（如石墨烯、金属氧化物）上，金属“能带”的概念本身已不再适用。

模型适配：d带模型必须进行适配。此时，“d带中心”指的是单个金属原子的离散d轨道的平均能量，这个能量受到载体配位原子的强烈影响。

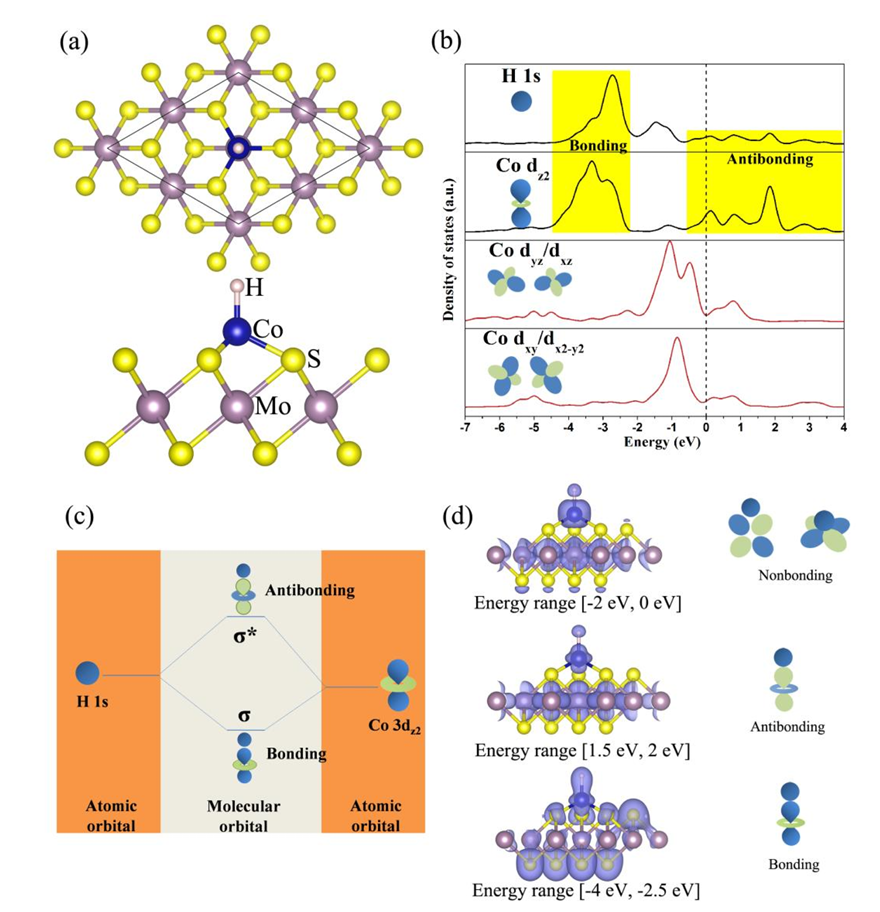

轨道特异性描述符的兴起：对于在二维载体上发生的反应，如析氢反应（HER），总的d带中心通常是一个较差的描述符。这是因为相互作用主要由特定的轨道对称性决定。例如，在HER中，H原子的1s轨道几乎只与金属原子垂直于载体的轨道发生有效杂化。

DOI：10.1088/1361-648X/abe9da

新兴材料：MOFs与MXenes

金属有机框架（MOFs）：d带的概念正被扩展到这类杂化材料中。在导电MOFs中，金属节点可作为活性位点，其d带中心可以通过改变金属种类、修饰有机配体或掺杂杂原子来进行调控，以优化诸如ORR或硝酸盐还原等反应的性能。

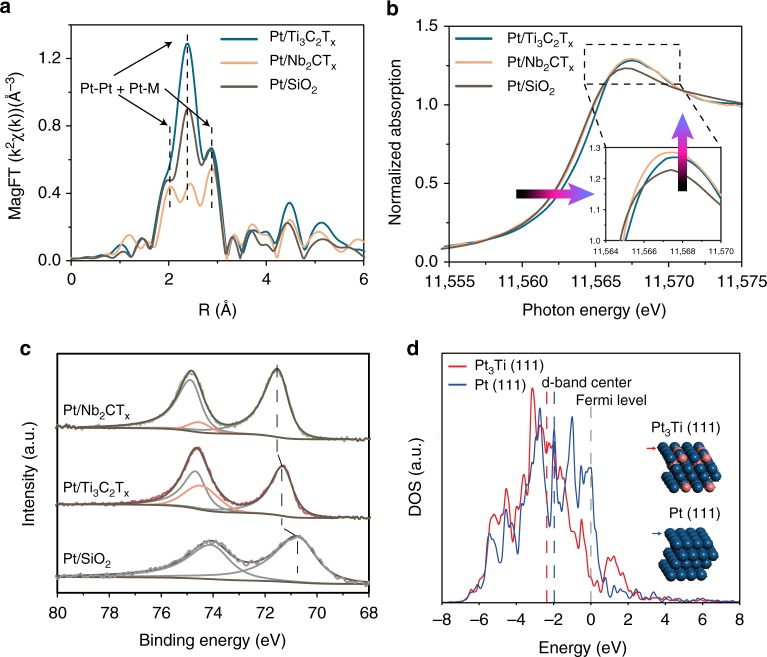

MXenes（二维过渡金属碳化物/氮化物）：这类二维材料可作为高度可调的载体。它们能与负载的金属纳米颗粒形成强金属-载体相互作用（SMSI），甚至形成金属间化合物，从而调节活性金属的d带中心，创造出高选择性的催化剂。

DOI: 10.1038/s41467-018-07502-5

从传统金属到单原子催化剂的演进，迫使d带模型不断精炼。其核心思想——d电子相对于费米能级的能量决定了键合强度——依然成立。然而，相关“d电子”的定义变得更加具体：从整个d带（体相金属），到d带的分布（高熵合金），再到特定的d轨道（单原子催化剂）。这种演变恰恰证明了该模型的适应性和持久的生命力。

d带中心理论是催化科学发展史上的一个里程碑。它将催化从一门经验性的艺术，转变为一门可预测的科学，为理解和设计过渡金属催化剂提供了简洁而深刻的理性框架。从最初解释纯金属表面的反应活性趋势，到后来被扩展和适配于解释合金、应变、纳米颗粒乃至单原子等复杂体系的行为，d带模型展现了其强大的生命力和普适性。

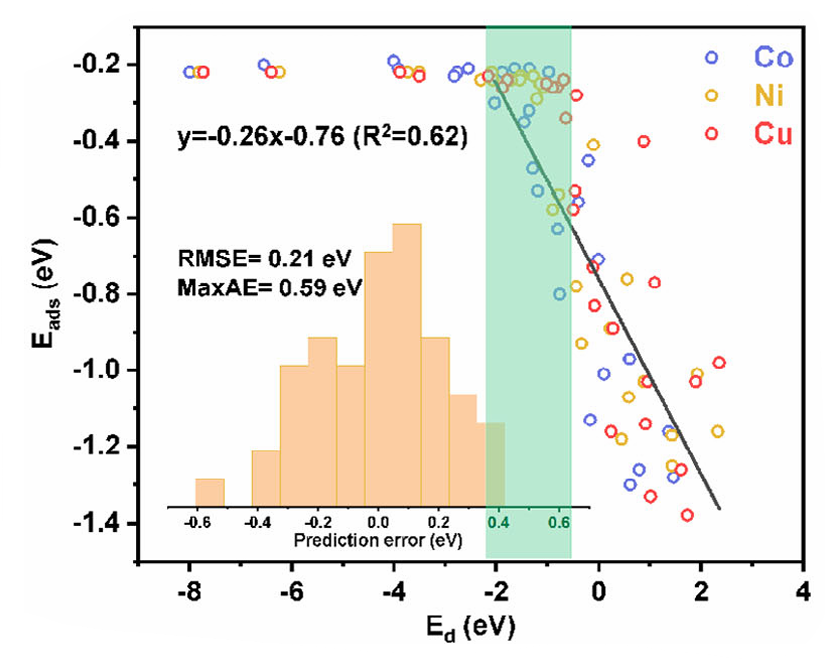

然而，随着我们对催化过程的认识不断深入，该模型的局限性也日益凸显。它对d带形状的忽略、在线性标度关系破裂时的无力，以及在面对强金属-载体相互作用等复杂界面效应时的简化，都促使我们去寻找更全面、更精确的描述符。

展望未来，催化科学正迈向一个由物理洞见与数据科学深度融合的新时代。d带模型及其背后的物理思想，并不会被淘汰，而是将作为构建更强大、更全面的机器学习模型的重要基石。

通过将d带中心等物理描述符与海量数据相结合，我们能够以前所未有的速度和精度探索广阔的化学空间，发现并设计出满足未来能源和环境需求的新一代高性能催化剂。这不仅是d带理论的延续，更是其在数据时代中的升华。
