1：XRD测试拿到数据后，如何处理一脸懵？接下来，我将分享一下如何使用Origin绘制一份美观的XRD图谱，手把手教您关于Origin的使用、图层的创建、图像参数设置以及文本标注等内容。

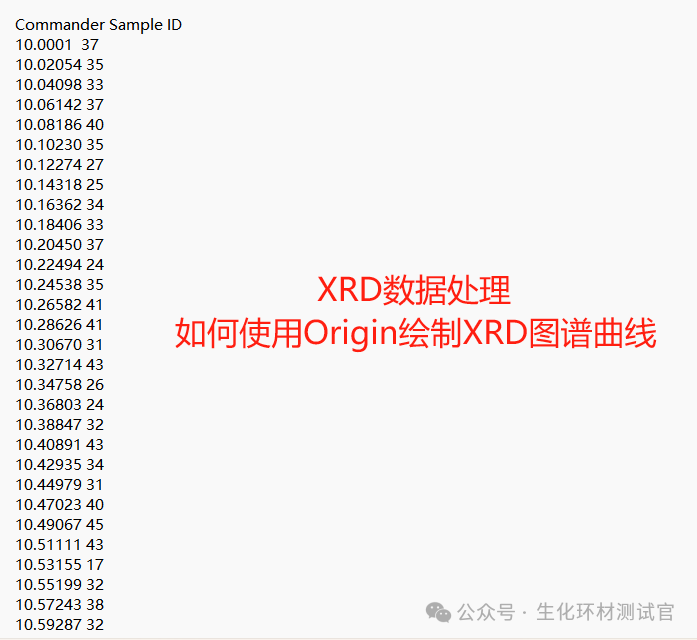

2：我们测试后会得到这样一组横坐标为2θ，纵坐标为Intensity的数据。如果是原始文件，需要通过jade打开并导出txt。

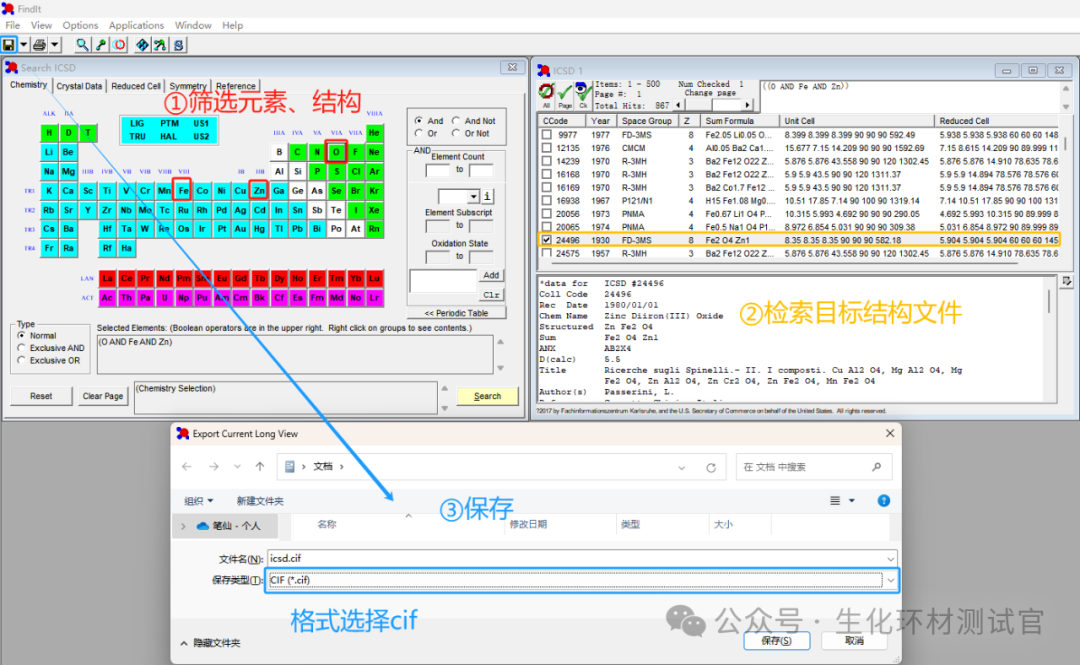

3：做好前期准备工作，在ICSD的数据库中找到样品的结构文件。检索方式不唯一，如果对该内容有疑问您可以关注我们后续内容。

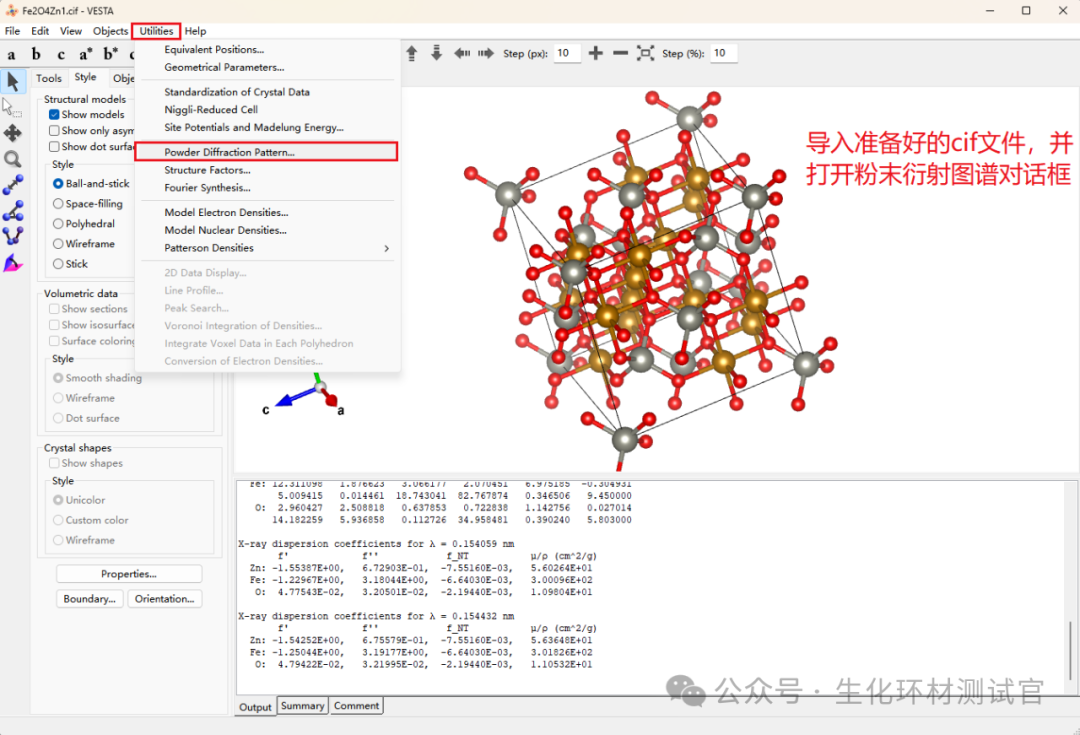

4：导入cif文件，打开粉末衍射图谱对话框

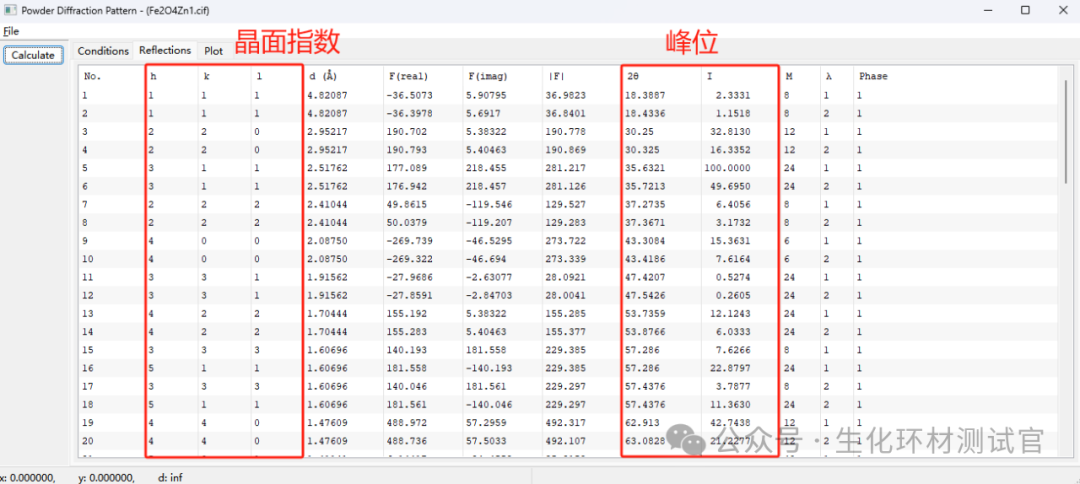

5：计算后保存即可得到标准图谱的txt文件，准备作图

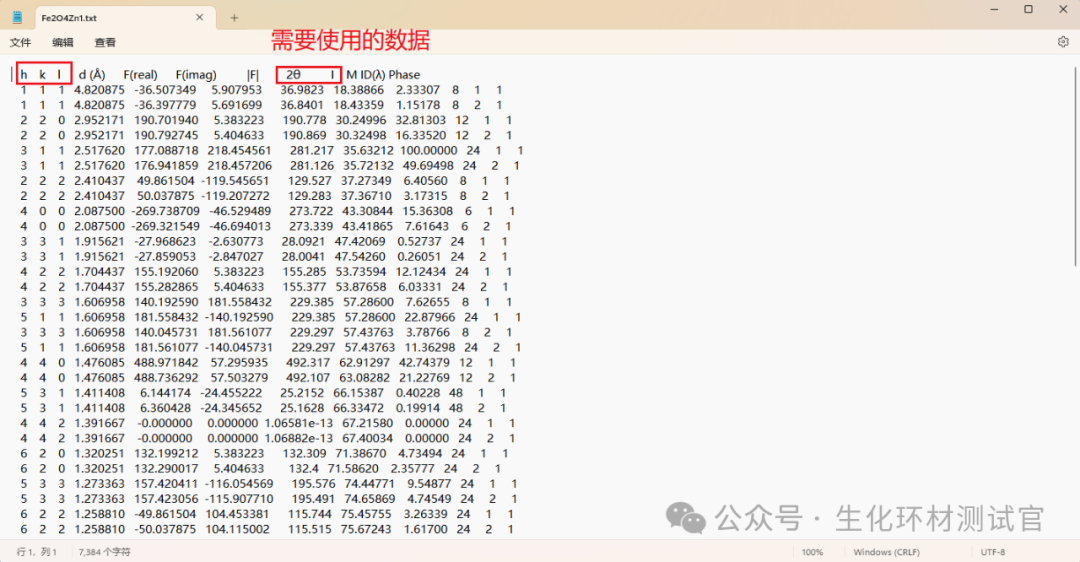

6：不同来源的数据显示格式可能不一样，需要注意注意甄别，我们主要使用2θ和I(Intensity)的信息

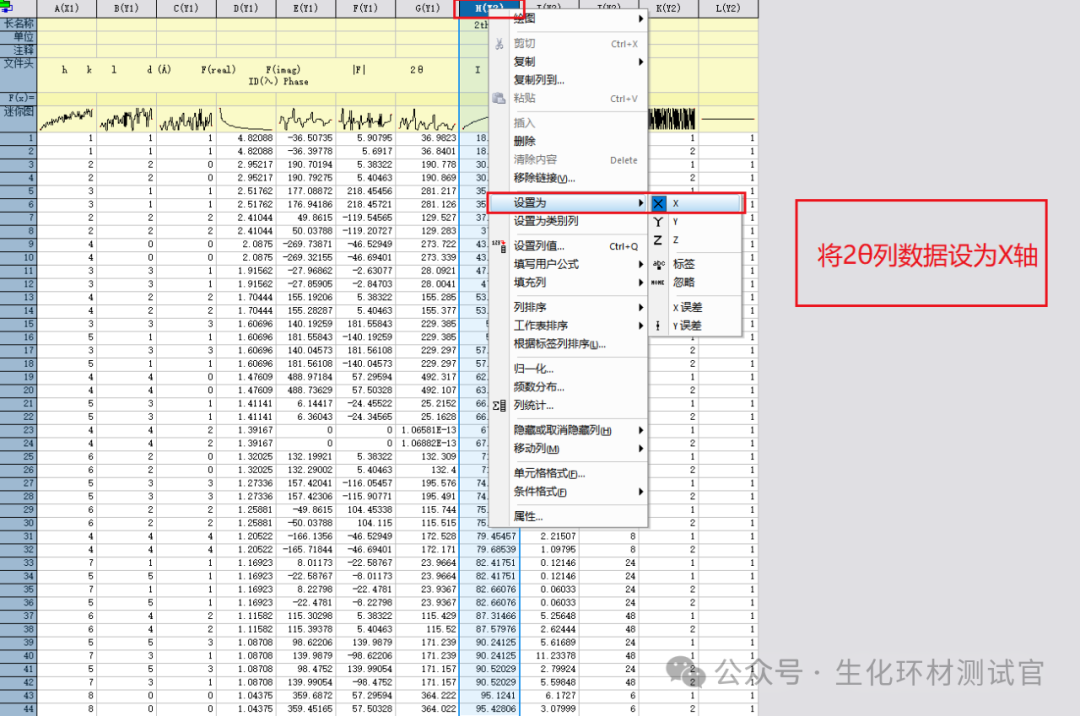

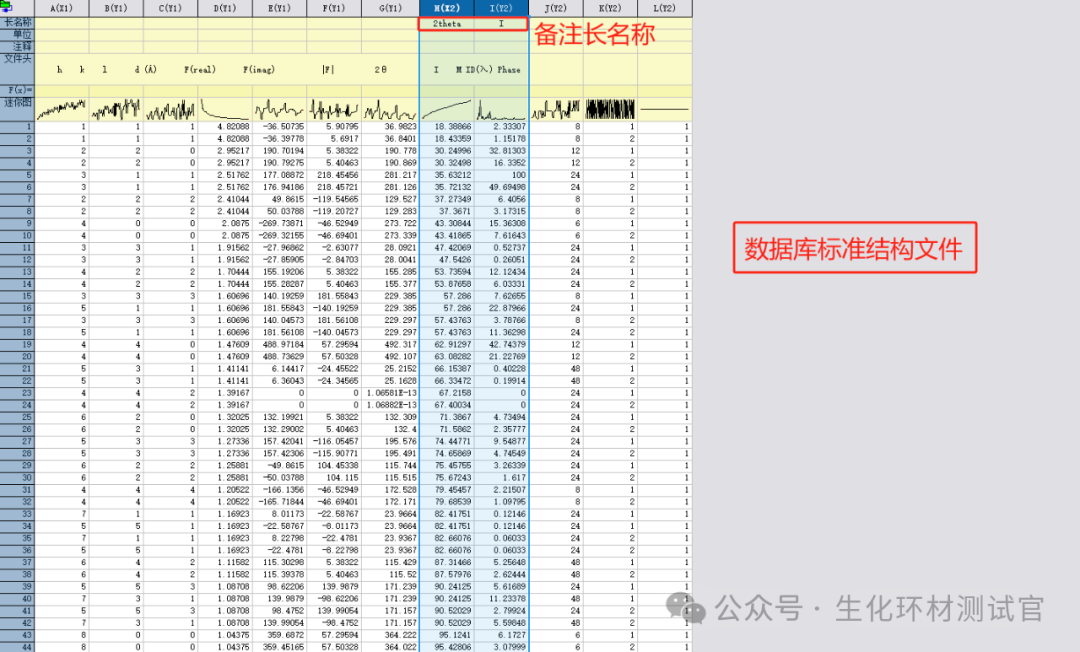

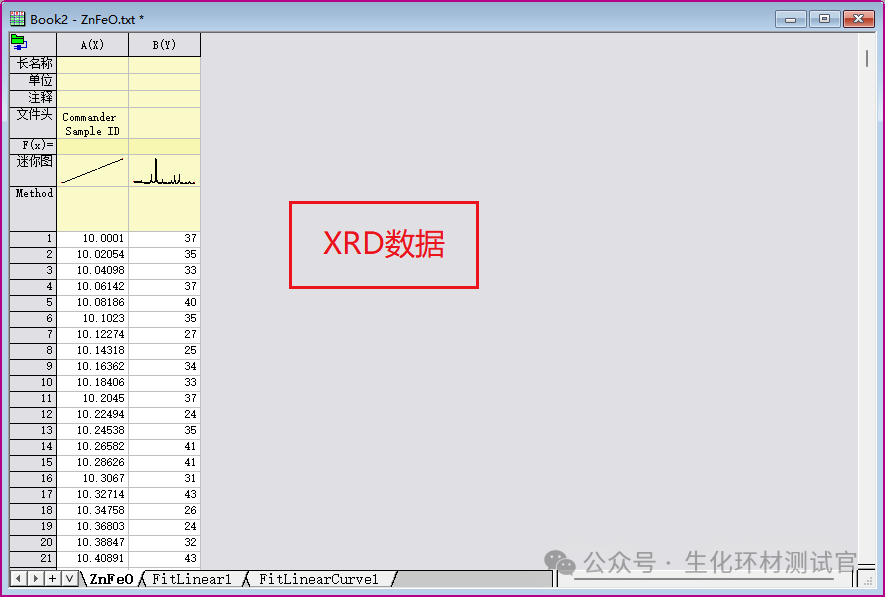

7、8、9：首先，我们将测试数据与标准结构（均为txt格式）一起导入至origin中。列显示可能有些乱，需要仔细对照，确认使用的是2θ和I的数据。

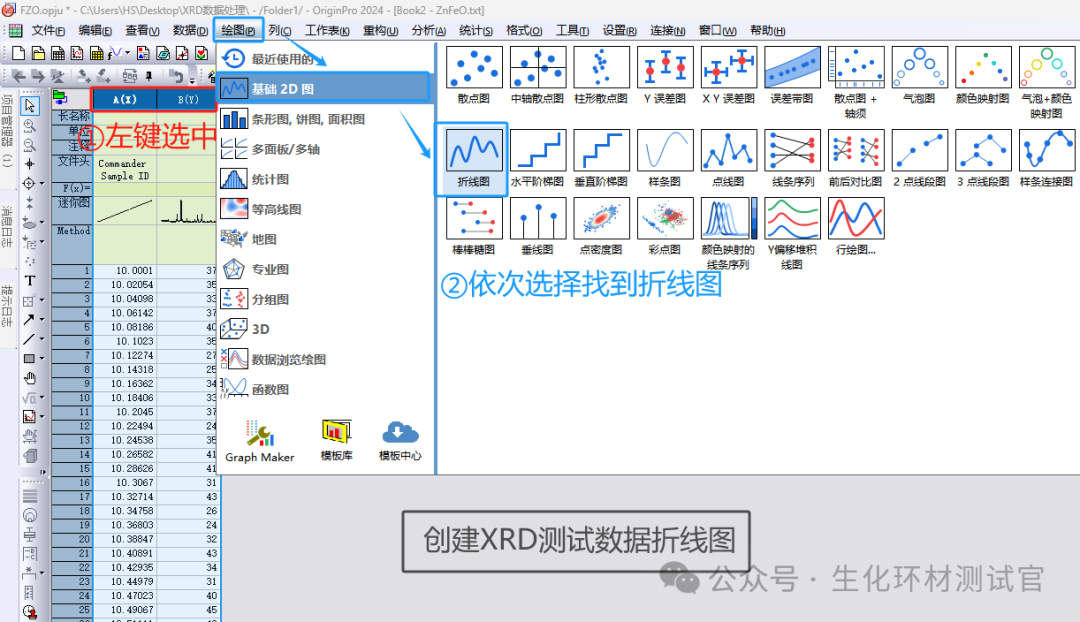

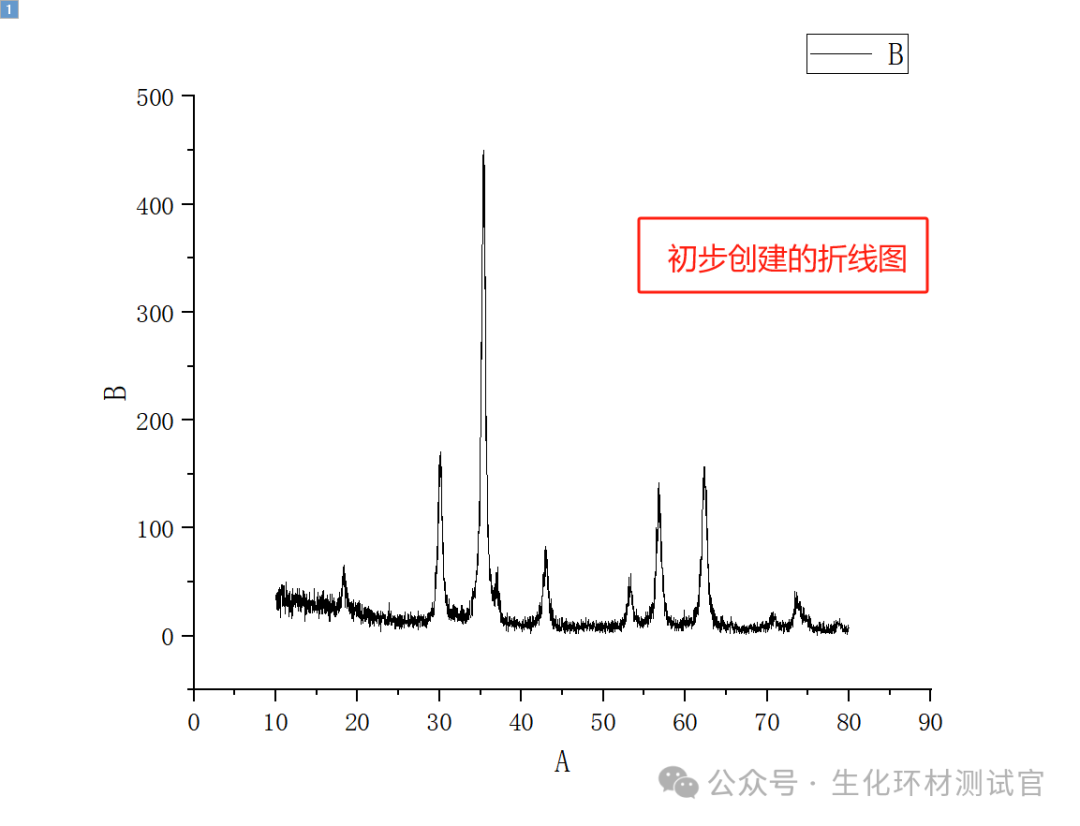

10、11：将XRD测试数据绘制成折线图，如下图所示，选中数据后，点击绘图→基础2D图→折线图，即可绘制折线图。这里可以先按我展示的步骤操作，后续熟练后先创建别的图层也是可以的。

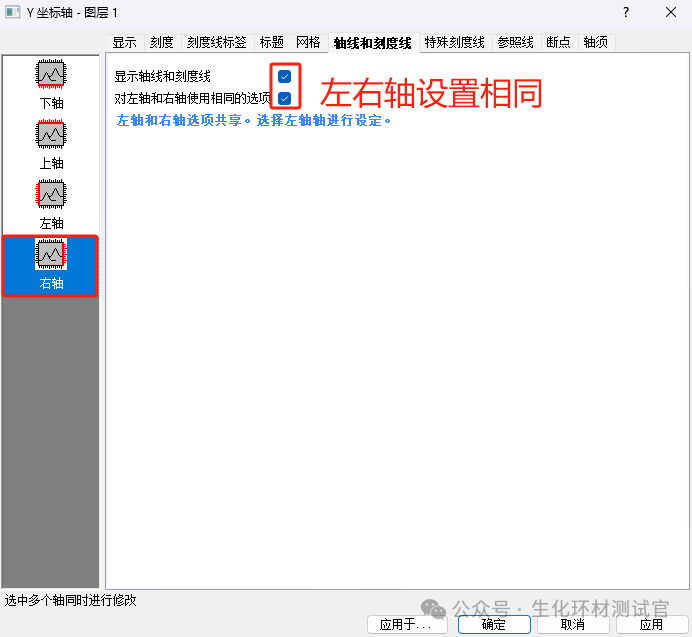

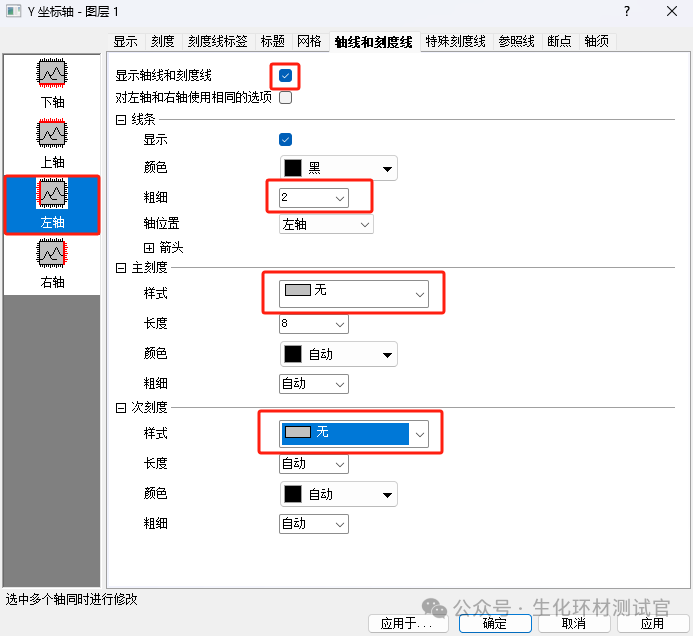

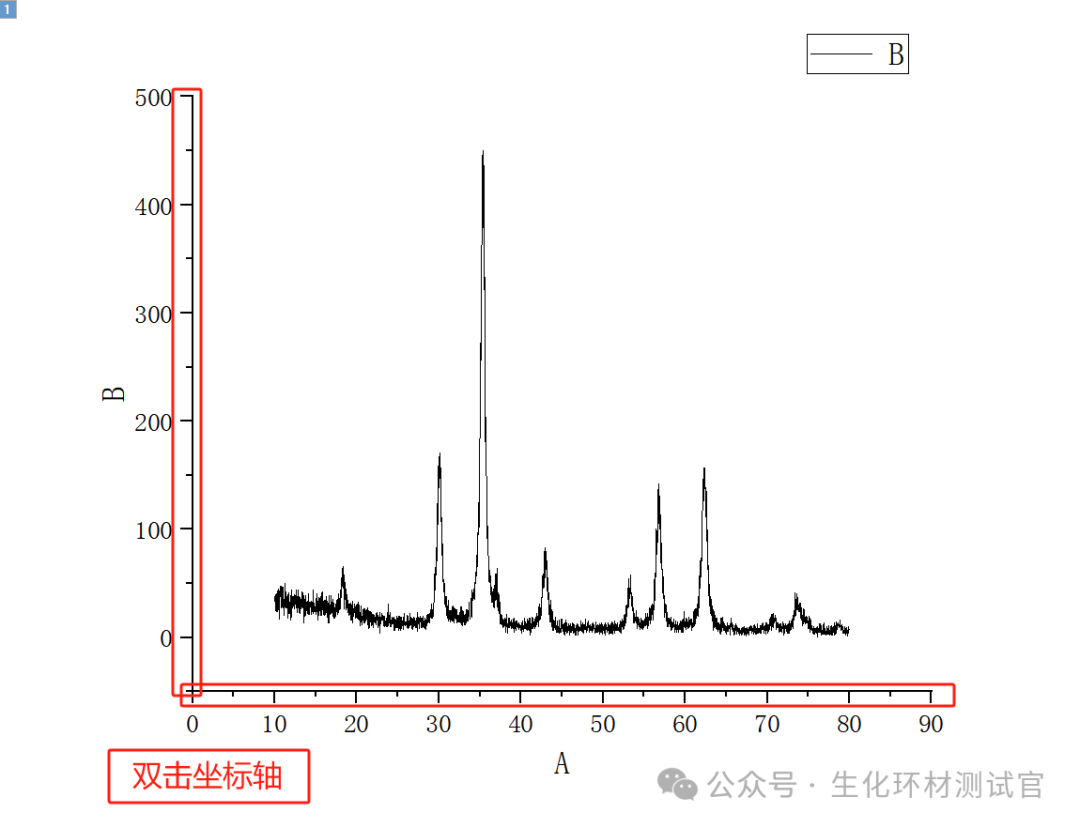

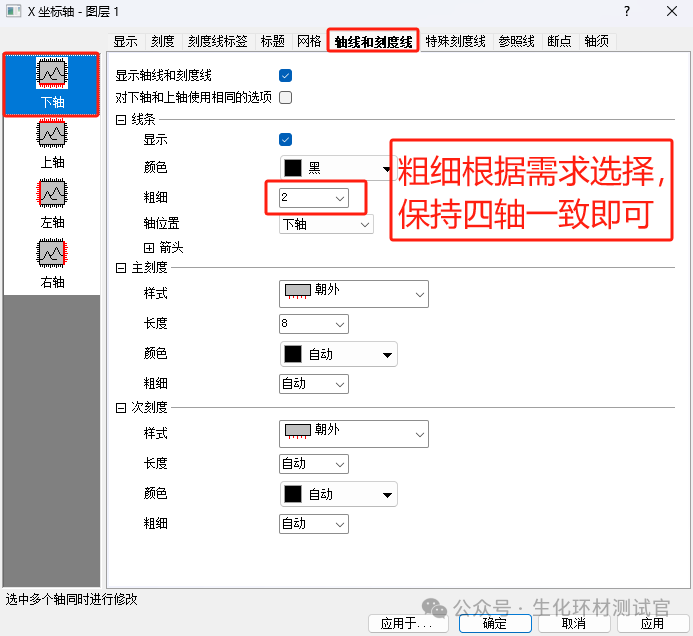

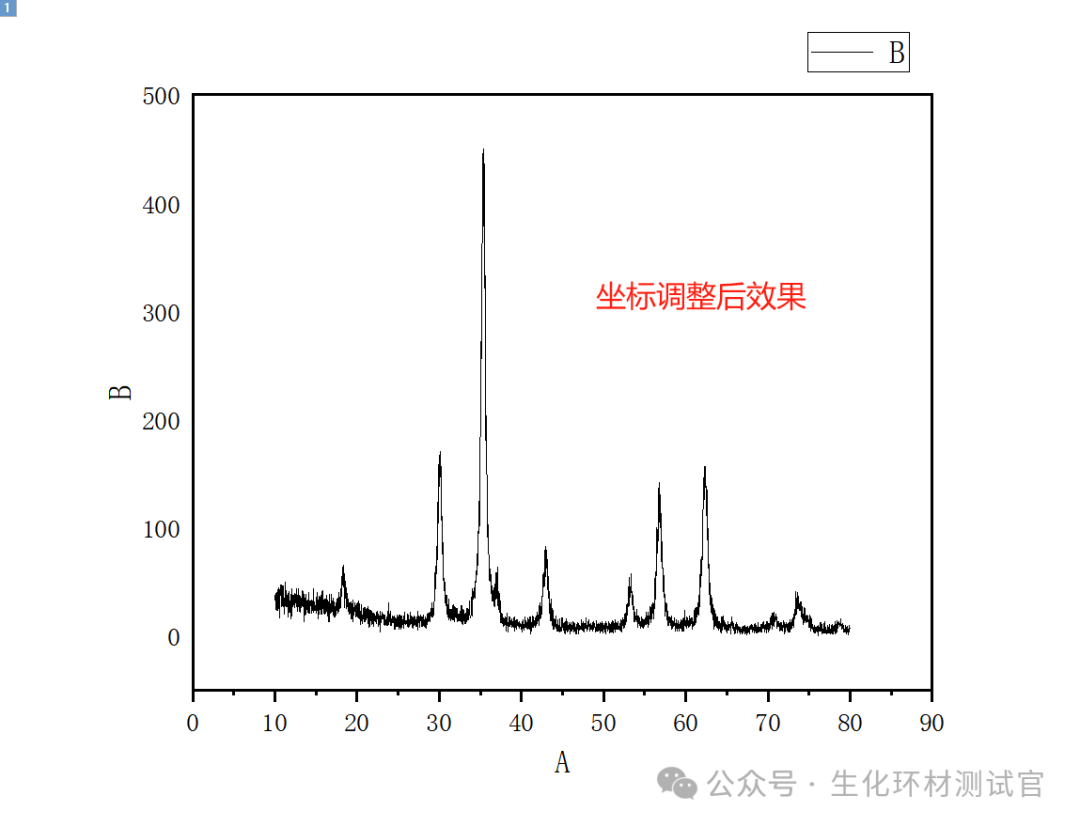

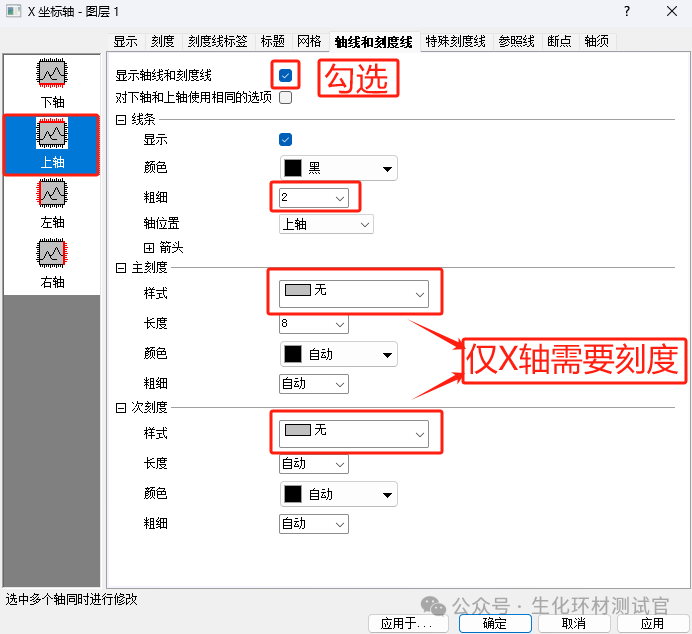

12~17：调整坐标轴参数。双击坐标轴，在打开的对话框中选择轴线和刻度线，并依次对四个轴进行设置。

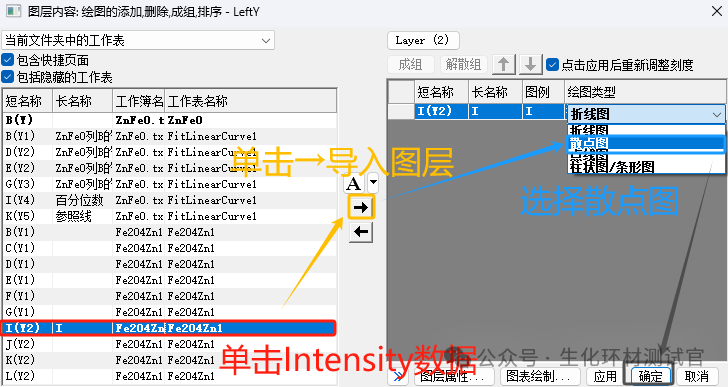

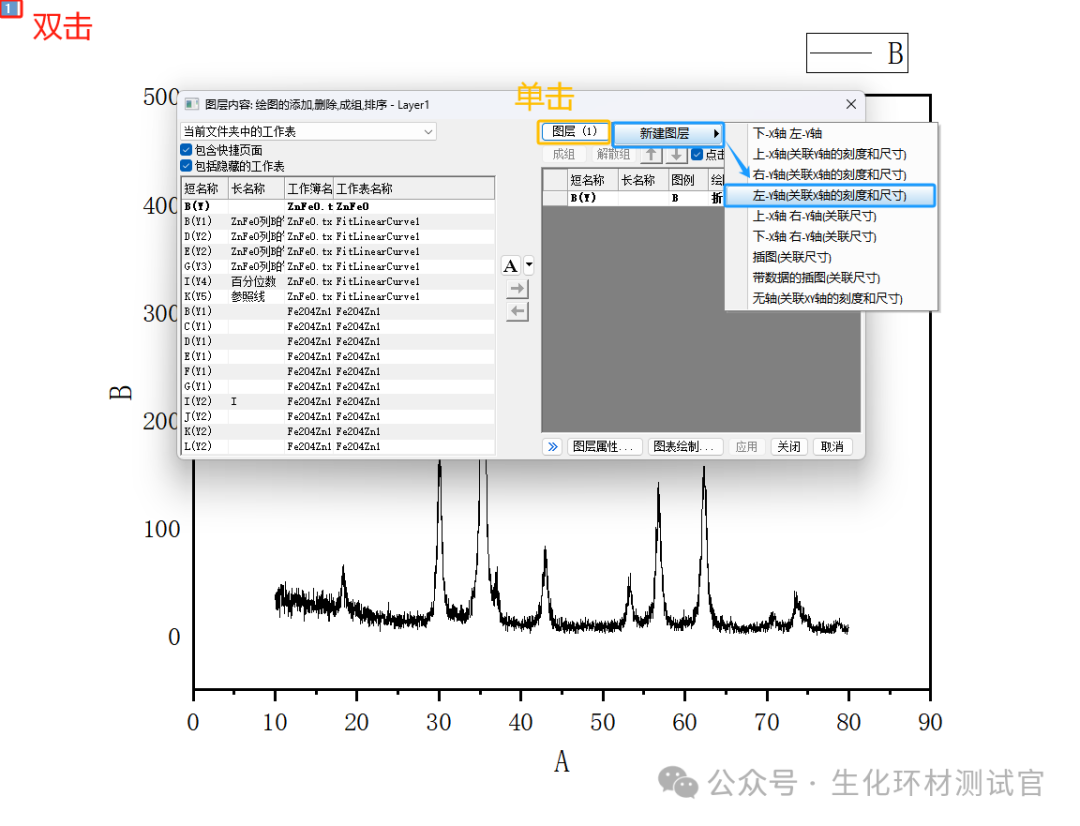

18~20：接下来，开始绘制XRD的标准图谱，首先需要新建图层。这里可以通过右边的快捷按钮新建图层，也可以双击图层左上角数字“1”新建图层。在新建的图层2中，导入XRD标准图谱数据，并选择散点图。
21-25：标准图谱导入到2号图层后，对数据依次进行设置。
双击散点数据点，打开绘图属性对话框

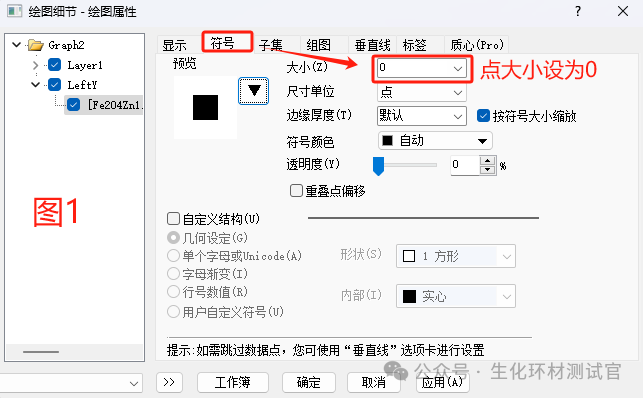

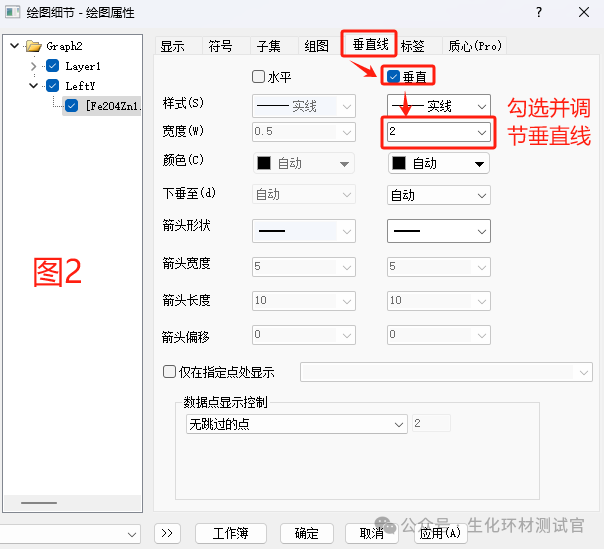

如图1、图2所示，对标准图谱的散点图进行点大小和垂直线的设置。

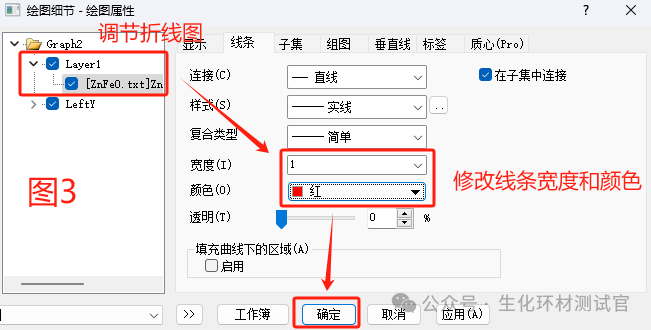

如图3，选中图层1的折线图数据，对线条宽度和颜色进行设置。
26-30：双击坐标轴，修改坐标轴参数。

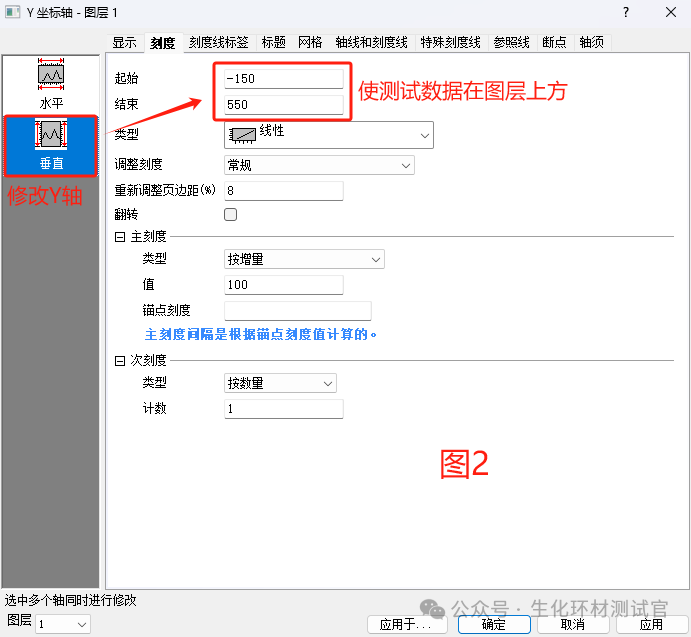

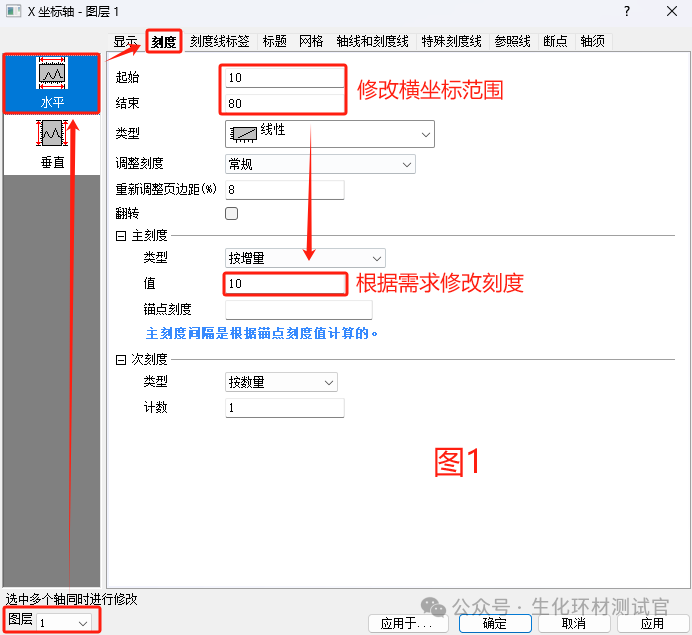

如图1、2所示，修改图层1的水平和垂直坐标轴的范围、刻度；

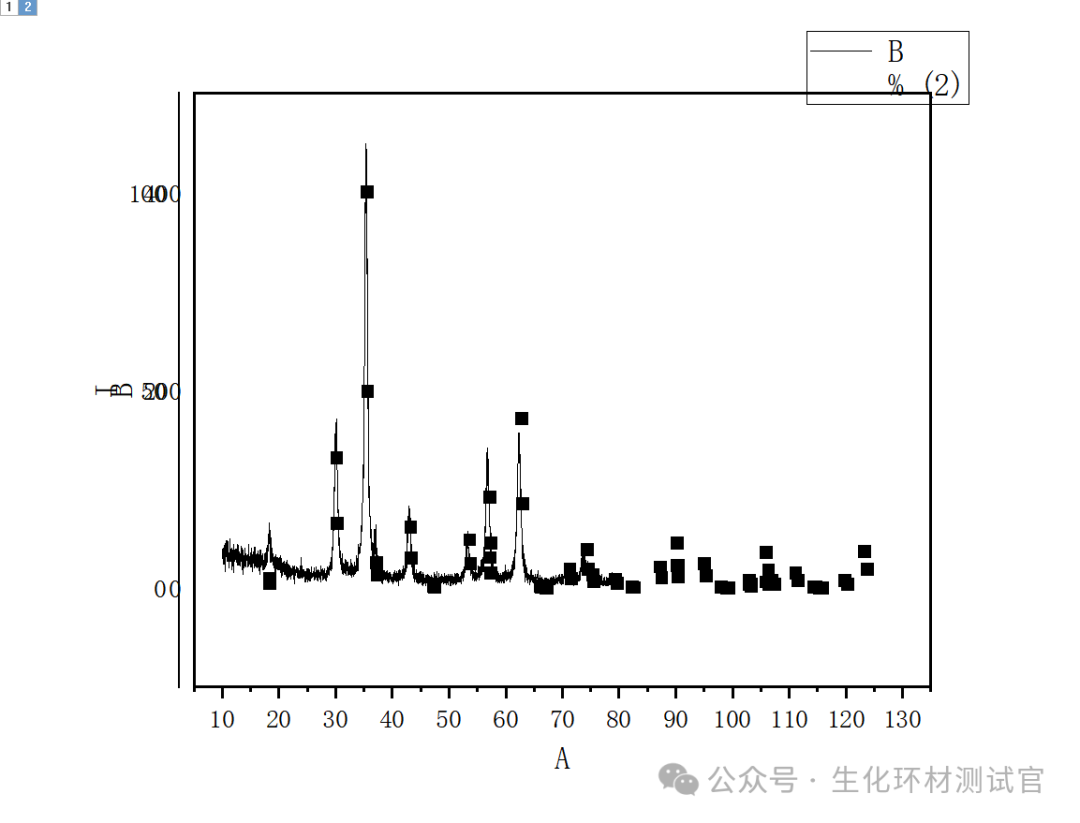

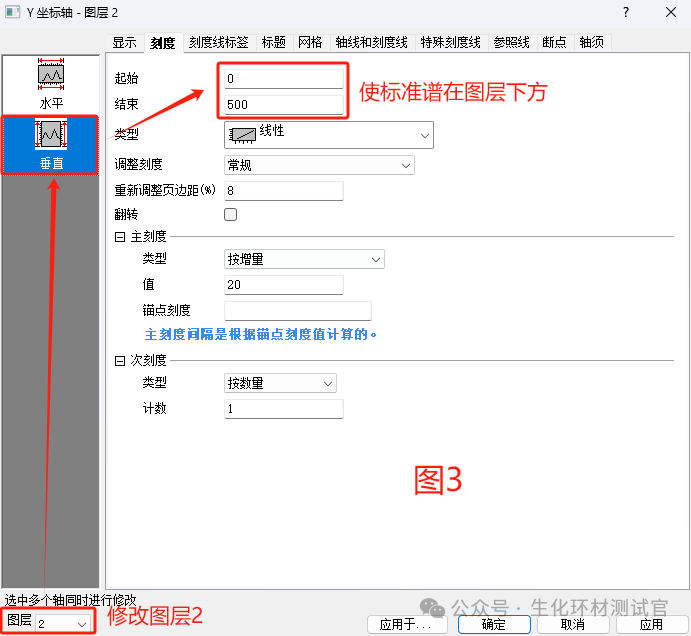

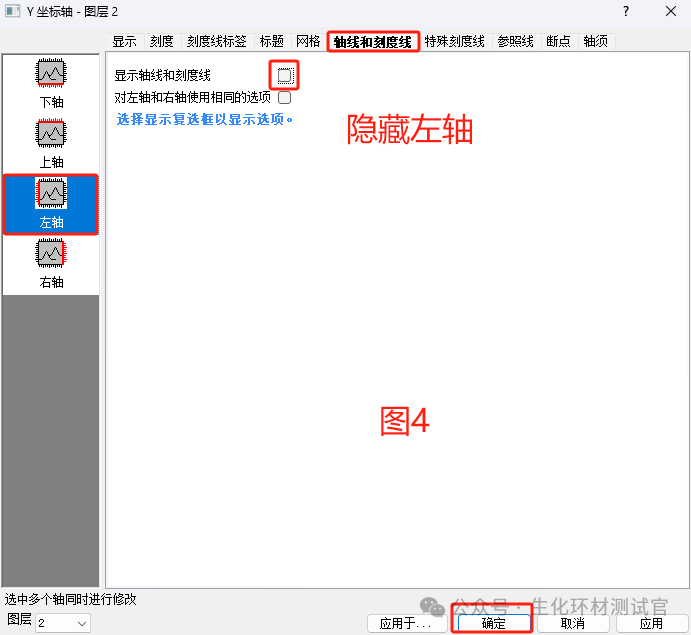

如图3、4所示，再修改图层2设置的范围、坐标轴。

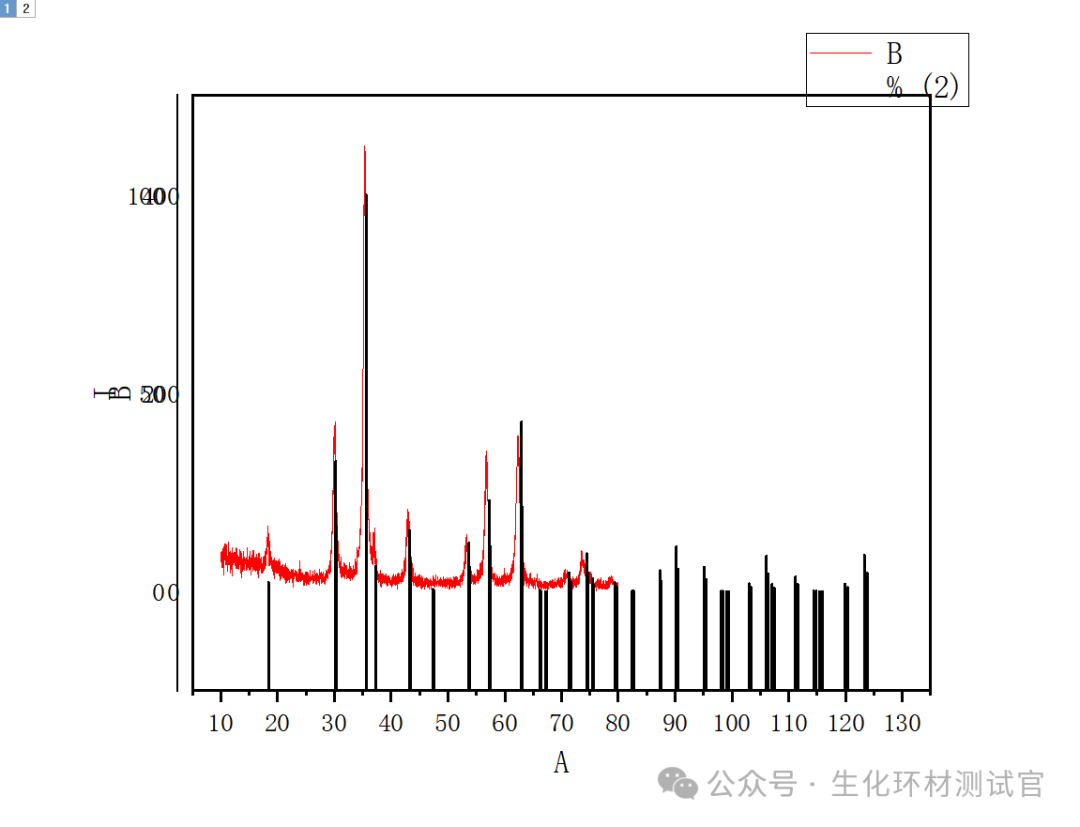

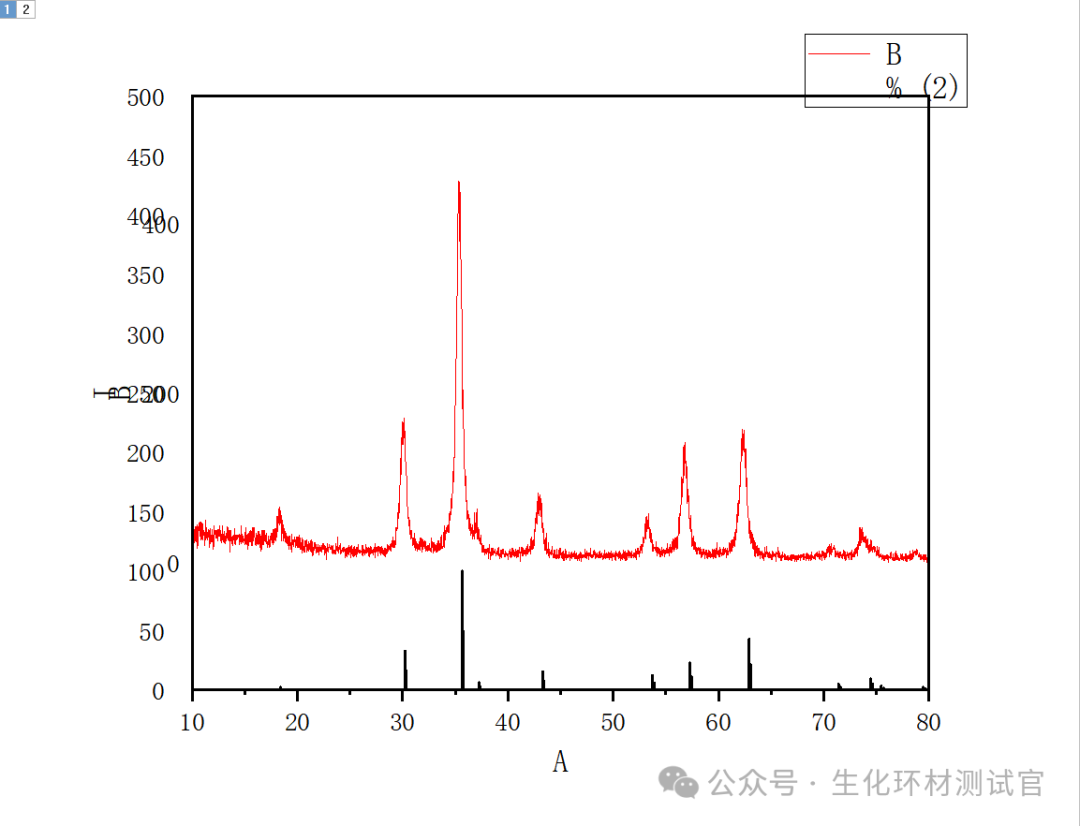

两个图层的坐标轴及数据位置调整完毕。

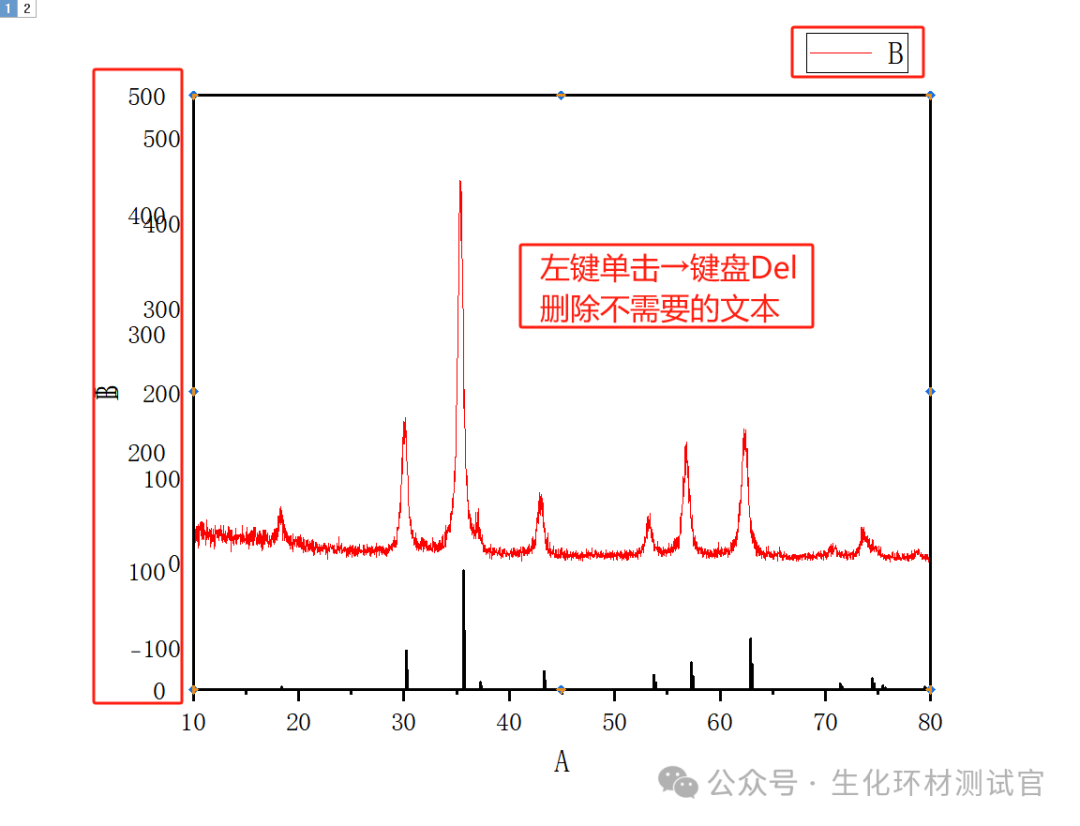

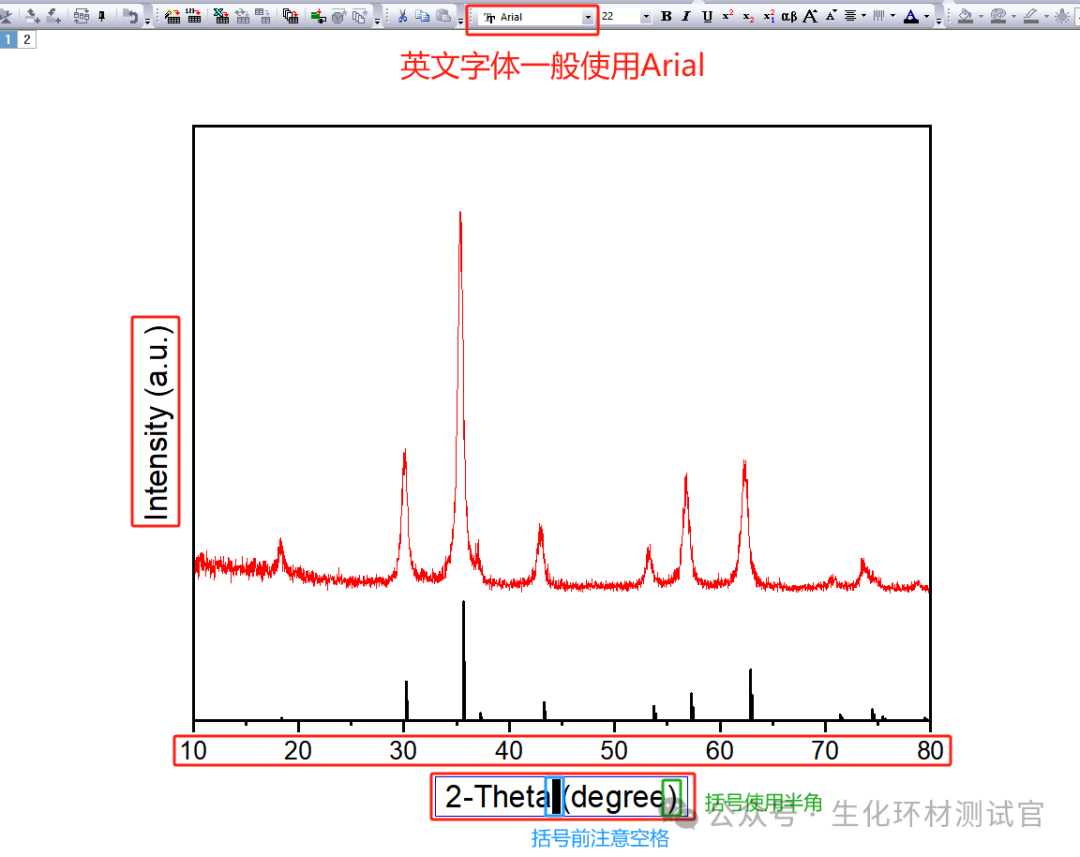

31、32：图像基本完成，接下来对文本进行简单的修改。不要的部分鼠标左键单击→键盘Del删除即可。仅留下X轴的名称、刻度及Y轴的名称进行修改。注意文本的字体使用Arial，符号使用半角，括号前加空格。至此，XRD图谱已绘制完成。
33-37：接下来还可以对图谱进行有选择的修饰：

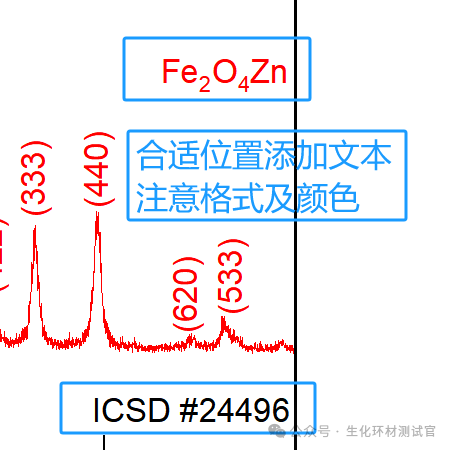

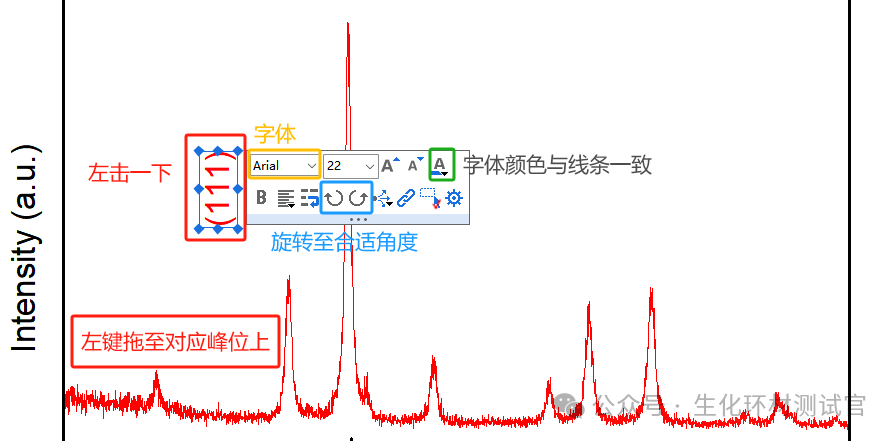

①在标准图谱中找到对应峰位的晶面参数，右键Origin空白位置，添加文本，输入对应的晶面信息，并进行修改
②在合适位置添加关于测试数据、标准结构数据的标签文本。

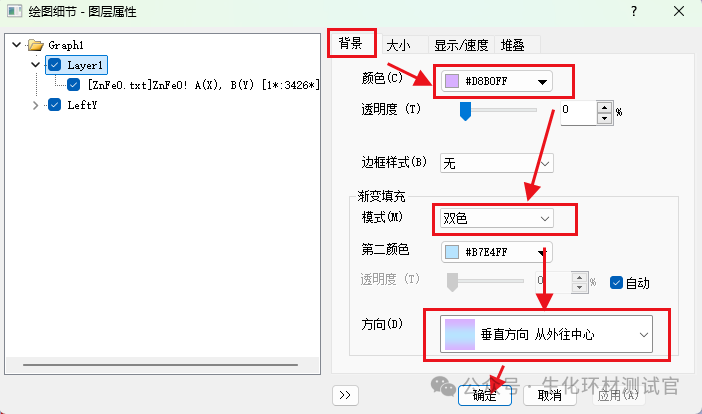

③双击空白位置，打开绘图细节，对背景的色彩进行设置。

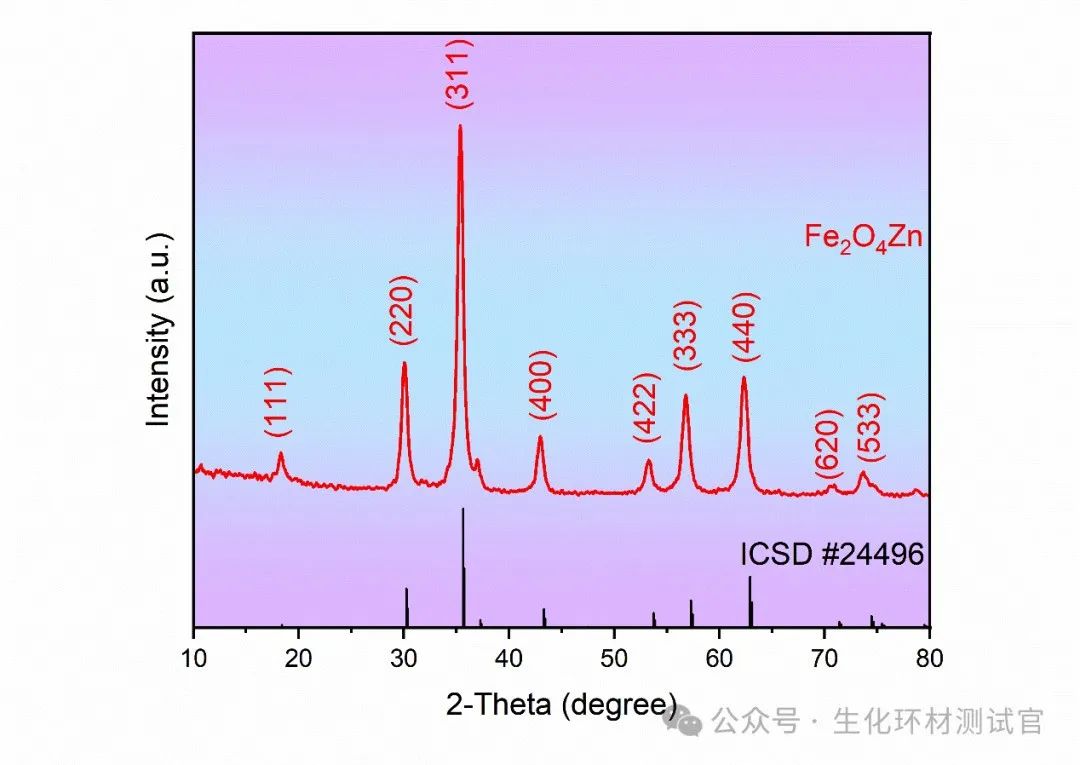

38：最终效果如图
