其发展历程经历了从LiCoO₂到多元复合材料的演变，广泛应用于动力电池与储能系统。以下结合研究资料中的图表与数据展开详述。

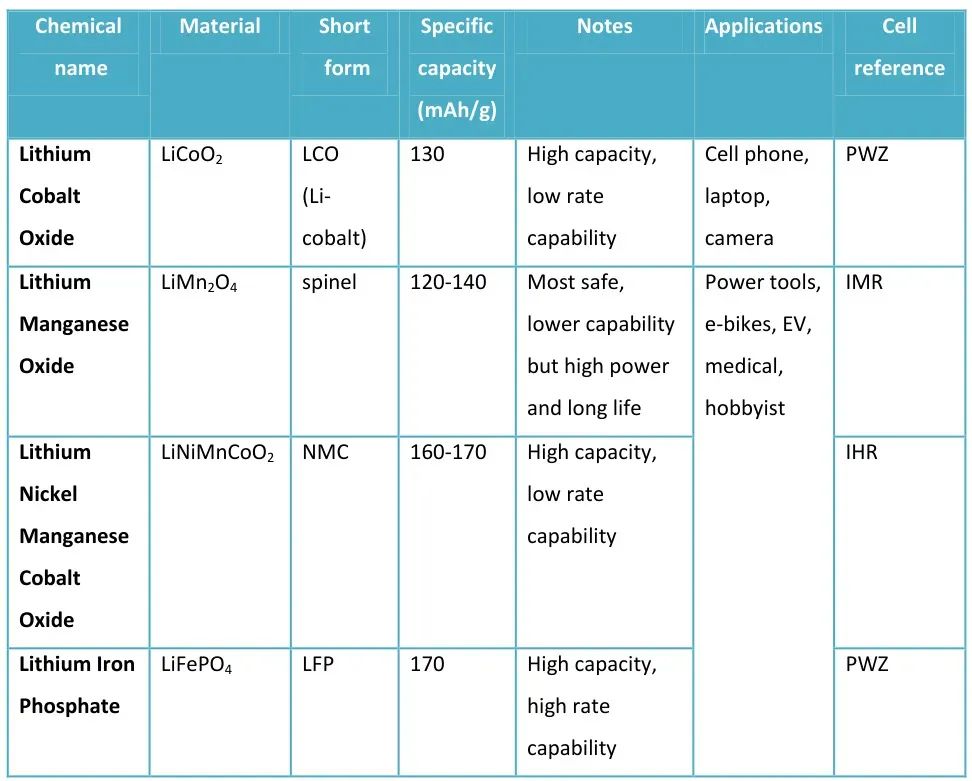

层状氧化物是一类广泛应用于锂离子电池正极的关键材料，典型代表包括LiCoO₂（LCO）、LiNiO₂（LNO）以及多种三元材料（如NMC和NCA）。LiCoO₂因其结构稳定性和高工作电压早期广泛应用，而LiNiO₂则因高容量潜力受到关注。
近年来，三元材料如LiNi₀.₈Co₀.₁₅Al₀.₀₅O₂（NCA）通过调控Ni、Co、Al的比例，实现了容量提升、热稳定性增强与成本优化的平衡，成为动力电池中极具竞争力的正极体系。

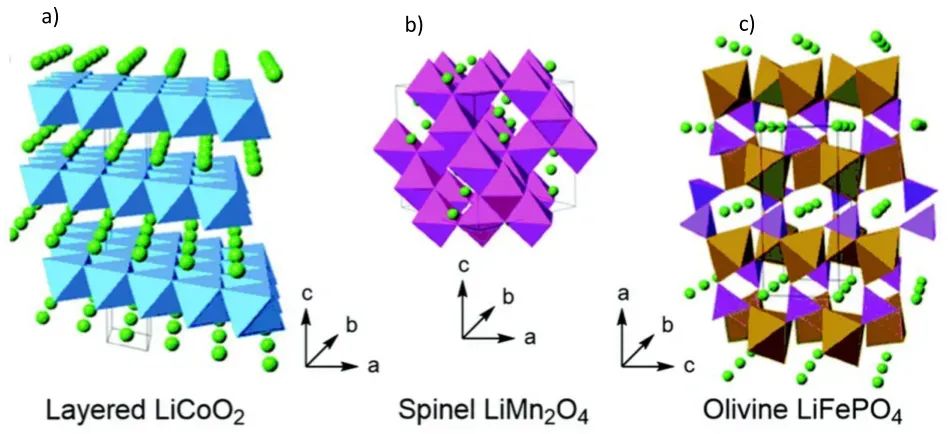

结构特征方面，层状氧化物通常由交替堆叠的锂层与过渡金属氧化层构成。以LiCoO₂为例，其晶体结构呈现明显的层状排列，其中绿色球体表示Li离子，蓝色的CoO₆八面体层提供稳定的骨架结构。
这种排列在层间形成了二维离子迁移通道，使锂离子在充放电过程中得以快速、可逆地在层间穿梭，从而赋予材料优异的离子电导率和电化学性能。
此外，通过调整金属组成和晶格参数，可以进一步改善结构稳定性和循环寿命，提升整体电池性能。
性能局限方面，LiCoO₂虽然在常规电压范围内表现出良好的循环稳定性，但当充电电压超过4.2V时，其晶体结构容易发生不可逆的层状到岩盐相的转变，导致Co-O键断裂和氧气释放，从而引发结构坍塌和容量迅速衰减。
这一问题限制了其高压应用潜力。为提升其高电压性能，研究者尝试采用离子掺杂或表面包覆策略，以缓解结构应力并稳定氧化态，从而延长电池寿命。

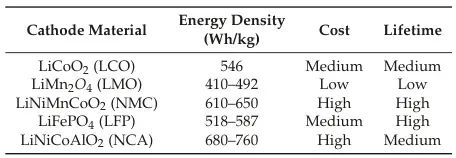

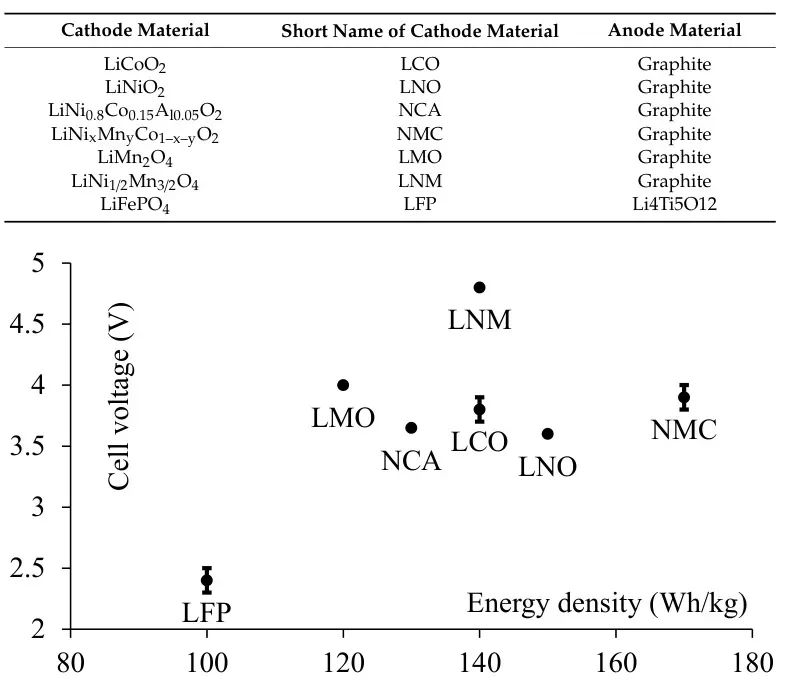

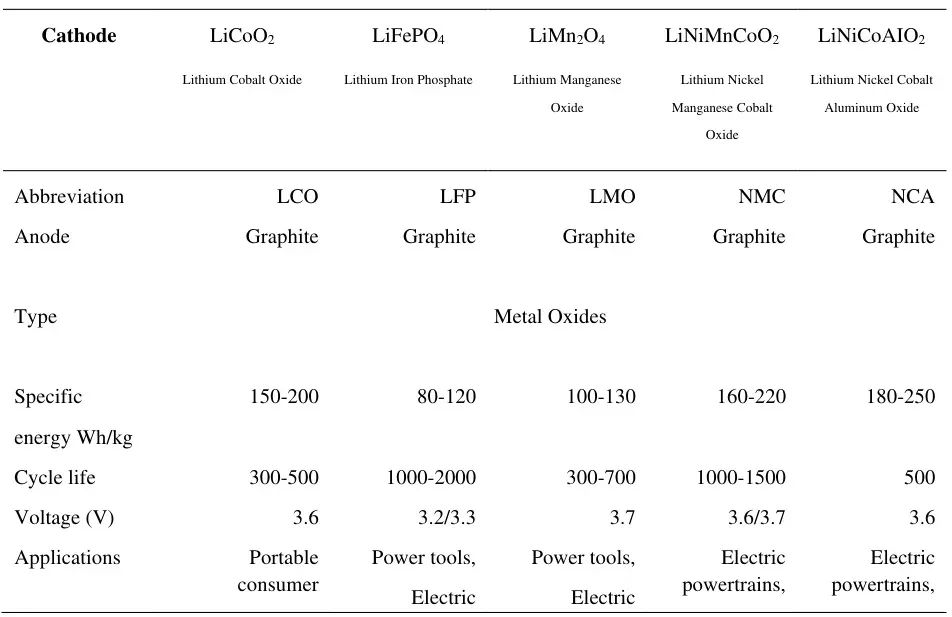

对于高镍三元材料（如LiNi₀.₈Co₀.₁₅Al₀.₀₅O₂，简称NCA），尽管其理论比容量高、实际能量密度可达680–760 Wh/kg，满足对高续航动力电池的需求，但其热稳定性较差。
在高温或过充条件下，NCA易发生氧释放与热失控反应，存在安全隐患。因此，为保障其安全性和循环稳定性，需对材料表面进行如氧化物包覆、掺杂稳定剂等改性处理，以抑制界面副反应，提升热稳定性能，满足实际应用需求。
尖晶石型锂电正极材料以其独特的结构优势受到广泛关注，典型代表包括LiMn₂O₄（LMO）和高压型LiNi₀.₅Mn₁.₅O₄（LNMO）。
LMO因资源丰富、价格低廉和环境友好性而广泛应用于消费电子与电动工具领域；而LNMO则通过Ni和Mn的协同效应，提高了工作电压和容量，成为下一代高电压正极材料的重要候选。这些材料的多样性使尖晶石体系具备良好的应用前景与开发潜力。
结构特征方面，尖晶石材料呈现出三维交联的晶体骨架，其中Mn离子构建起四面体和八面体交错的结构单元（图中紫色球体），形成稳定且开放的框架。锂离子位于四面体间隙中，可在三维通道中快速迁移。
这种三维扩散路径有效克服了传统层状材料中二维通道的扩散瓶颈，使材料具备出色的倍率性能，特别适用于需要快速充放电的电动工具和储能系统。
性能方面，LiMn₂O₄尽管其能量密度仅为100–130 Wh/kg，相对较低，但凭借其低成本、高安全性和良好的低温性能，仍广泛应用于中低端电池市场。
相比之下，LNMO因其高电压平台（约4.7V）显著提升了单位质量能量密度至约140Wh/kg，成为高能量需求场景的理想选择。然而，其在高电压下容易引发电解液氧化、副反应增多等问题，制约了其长循环稳定性。
因此，需进一步优化电解液配方或采用界面包覆策略以提升其实用性能。
橄榄石型正极材料以LiFePO₄（LFP）和LiCoPO₄为代表，因其热稳定性高、安全性好而广泛应用于电动汽车与储能系统。
LiFePO₄具有优异的循环寿命与环境友好性，已成为商用磷酸盐体系中的主流材料；而LiCoPO₄则因更高的工作电压（约4.8 V）备受研究关注。
尽管其能量密度略低于三元材料，但在对安全性和寿命要求较高的场合，如储能电站和商用车中，仍显示出突出的应用价值。
结构特征方面，橄榄石结构由FePO₄四面体（橙色）与LiO₆八面体（绿色）通过共角连接形成一维锂离子扩散通道。
这种排列不仅提供锂离子迁移的路径，还通过强P–O共价键构建出高度稳定的三维骨架，使材料在充放电过程中仅产生约6.8%的体积变化。
该结构特性显著提高了电极的结构稳定性和循环寿命，使其在长寿命应用场景中表现出色，可实现1000至2000次以上的稳定循环。
改性策略方面，橄榄石型材料如LiFePO₄存在本征电导率低（约10⁻⁹ S/cm）的问题，限制了其倍率性能。
为提升其电化学活性，研究者普遍采用纳米化与碳包覆技术，其中碳涂层是一种常见而有效的方法。通过在颗粒表面包覆导电碳，可形成连续的电子传输网络，显著降低界面电阻，提升高倍率性能。
此外，粒径减小至纳米级别也有助于缩短锂离子扩散路径，进一步增强充放电效率和倍率性能，拓展其应用范围。
多阴离子正极材料近年来因其结构多样性和电化学性能优势而受到广泛关注，代表性体系包括磷酸盐类（如Li₃V₂(PO₄)₃）和硫酸盐类（如Li₂Fe₂(SO₄)₃）。
这些材料通过稳定的多阴离子骨架提供高热稳定性与较高工作电压。例如，Li₃V₂(PO₄)₃因其多电子氧化还原能力和良好的循环稳定性而成为高倍率储能系统的有力候选。
类似地，Na₃V₂(PO₄)₃也在钠离子电池中展现出高达3.4 V的电压平台与良好可逆性。
结构优势方面，这类材料通常由稳定的多阴离子基团（如PO₄³⁻、SO₄²⁻）构建而成，能够调控过渡金属的氧化还原态，促进高电压输出。PO₄³⁻等阴离子的强共价特性有助于稳定高价态的过渡金属离子，从而实现>4.0 V的放电平台。
与传统氧化物相比，这种骨架结构更能抵抗结构坍塌，提升循环寿命。同时，SO₄²⁻基硫酸盐材料（如Li₂Fe₂(SO₄)₃）也表现出高比能与良好低温性能，展现出在多种应用场景中的潜力。
新兴方向方面，氟掺杂技术正逐渐成为提升层状氧化物材料稳定性的有效手段。例如，Na₂/₃Ni₁/₃Mn₂/₃O₂₋ₓFₓ体系中通过引入电负性更强的F⁻离子，可以有效增强金属–阴离子之间的键合强度，抑制充放电过程中的结构相变与氧气释放问题。
该策略不仅提升了材料的循环稳定性，还改善了界面稳定性和倍率性能，有望进一步拓展高电压储能材料的应用边界，尤其在钠离子和锂离子电池正极领域表现出广阔前景。
在全固态电池中，传统氧化物正极材料（如NMC）由于与固态电解质之间接触不良，常引发界面阻抗升高、离子传输受限等问题，严重制约其倍率性能与循环寿命。
为解决这一挑战，研究者提出了硫化物复合正极策略，例如通过高能球磨方式将LiCoO₂与硫化物电解质Li₃PS₄复合，可有效降低界面空隙，增强离子导通性，改善界面稳定性。
此外，开发新型高电压材料也是提升能量密度的重要方向，如富锂锰基材料Li₁.₂Mn₀.₅₄Ni₀.₁₃Co₀.₁₃O₂，依赖阴/阳离子协同氧化还原机制，理论容量超过300mAh/g，具备显著的储能潜力。
结合界面优化与高容量正极设计，有望突破固态电池能量与功率性能的瓶颈。
层状氧化物材料如P2型Na₂/₃Ni₁/₃Mn₂/₃O₂通过精确调控钠离子层间距，有效提升了Na⁺在晶体中的扩散速率，从而显著改善了电池的倍率性能和循环稳定性。
聚阴离子材料Na₃V₂(PO₄)₂F₃凭借V³⁺/V⁴⁺的可逆氧化还原反应，实现了约3.9V的高电压平台，并在长达2000次的循环中保持容量超过80%，表现出优异的循环寿命和稳定性。
此外，普鲁士蓝类似物FeFe(CN)₆以其开放的框架结构支持快速的钠离子嵌入和脱出，但其含有结晶水的问题影响材料的稳定性，需借助纳米封装等先进技术进行改性和保护，以提升其实际应用的可靠性和安全性。
综合来看，这三类钠离子电池正极材料各具优势，通过结构优化和表面改性，正推动钠离子电池技术向高性能和长寿命方向快速发展。

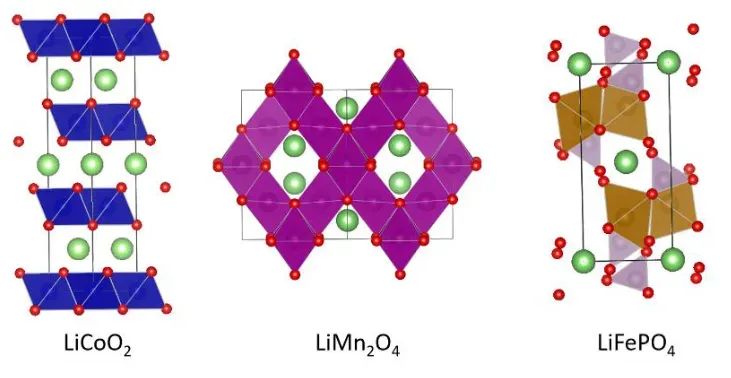

晶体结构在锂离子电池正极材料的性能中起着关键作用。LiCoO₂的结构由CoO₆八面体（蓝色）和锂离子层（绿色）交替排列，层间距约为0.47纳米，这一距离直接影响锂离子的迁移势垒和扩散速率。
相比之下，LiMn₂O₄中的Mn离子占据了一半的八面体位点（紫色），形成了三维立体的锂离子通道，允许锂离子在多个方向自由扩散，从而提升了倍率性能和电导性。
而LiFePO₄则具有FeO₆八面体（橙色）和PO₄四面体通过共边连接构成的一维通道结构，锂离子的迁移路径较长，因此通常通过纳米化处理来缩短扩散距离，显著提升其动力学性能。
这些不同的晶体结构特征决定了各类正极材料在能量密度、循环寿命和倍率性能上的差异。
DOI: 10.15541/jim20220331
DOI: 10.15541/jim20220331

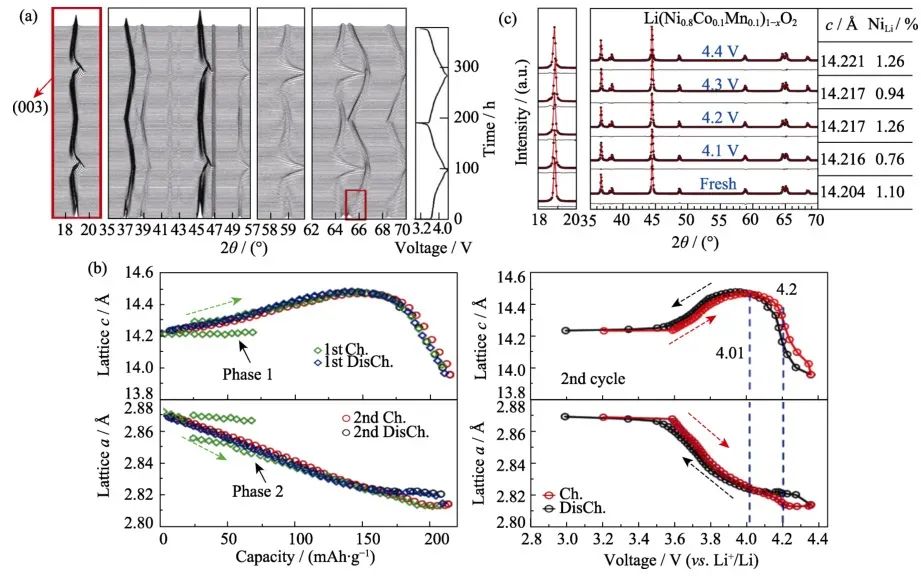

高镍材料LiNi₀.₈Co₀.₁Mn₀.₁O₂在充电至4.2V时，其X射线衍射（003）峰出现左移，表明晶格参数c增大，发生了H2向H3相的结构相变。
此过程伴随体积膨胀，容易引发材料内部微裂纹，导致机械应力积累。

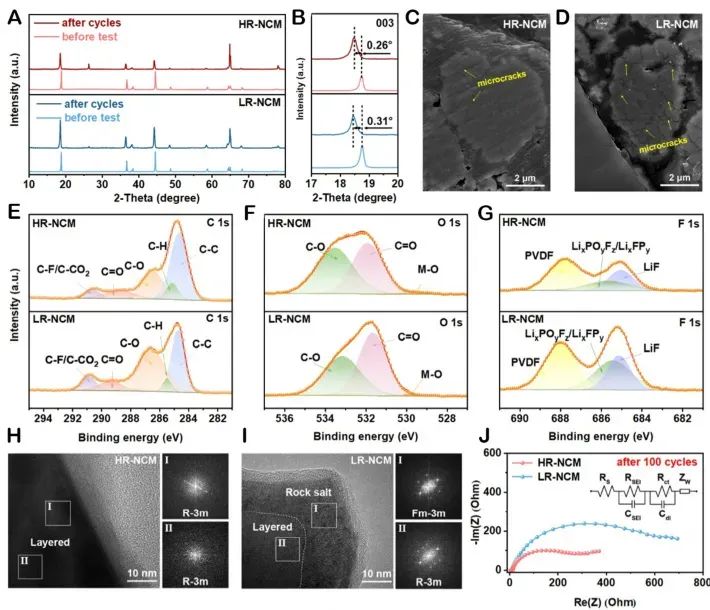

随着循环进行，（003）峰逐渐宽化，显示层状结构部分转变为岩盐相，且Ni²⁺离子迁移至锂层位置，阻碍锂离子扩散，成为容量衰减的主要机制，严重影响电池的循环寿命和稳定性。
DOI: 10.20517/energymater.2023.59

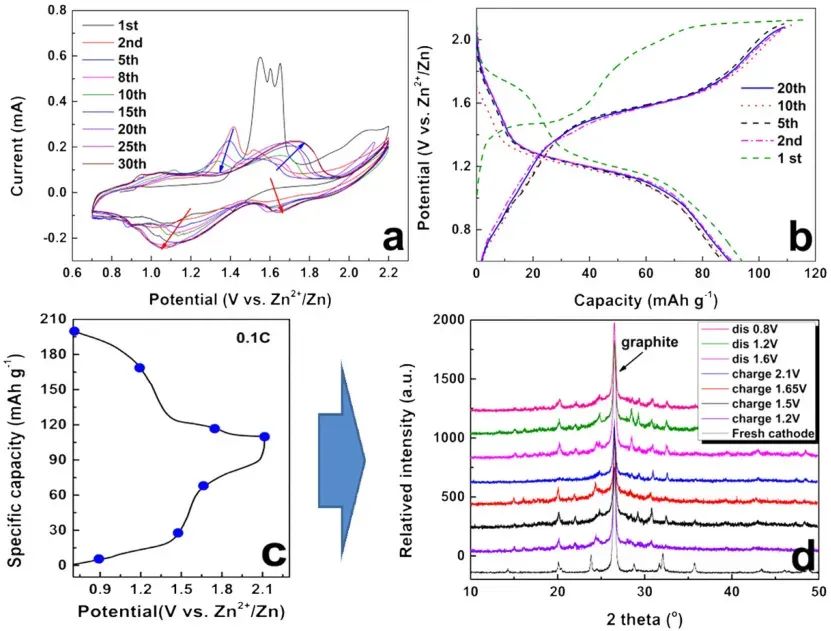

NVP/Zn电池的充放电曲线表现出明显的1.6V和1.2V双电压平台，分别对应V³⁺/V⁴⁺的两电子氧化还原反应，体现出电池的高比容量，达到120mAh/g。
循环伏安（CV）曲线中氧化还原峰对称且峰形清晰，表明反应过程具有高度的可逆性和良好的电化学稳定性，适合长周期充放电应用。
当前锂离子电池正极材料的发展主要聚焦于三大核心方向：追求超高能量密度，以突破500Wh/kg的行业瓶颈为目标，代表性技术包括富锂锰基材料以及面向固态电池应用的高电压正极材料。
致力于降低成本与提升可持续性，通过无钴化策略（例如采用尖晶石结构的LNMO材料）以及开发资源更丰富、成本更低的钠离子电池正极材料，显著降低对钴、镍等关键战略金属的依赖。
强化长循环寿命设计，通过采用单晶颗粒形态（如单晶NMC）来有效抑制充放电过程中的晶界裂纹产生，从而显著提升电池的循环稳定性，目标寿命增幅可达50%。
面向未来，加速下一代高性能电池的商业化进程，亟需深度融合先进的多尺度模拟技术以及高分辨原位表征手段（如原位XRD），以深入解析材料在工况下微观结构（如相变、应力分布、界面演化）的动态变化过程。
同时阐明这些微观机制如何精确调控电池的宏观性能（能量密度、倍率、寿命、安全性），为材料设计与优化提供坚实的科学依据。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
