在制备催化材料时，单一一次实验的数据并不能很好的说明问题，需要多组平行实验，但又有不同样品，不同测试条件，这么多数据我们如何进行科学的评估呢？这就需要我们绘制多变量的带误差棒的柱形图，就能一目了然的对比出各样品的性能啦！

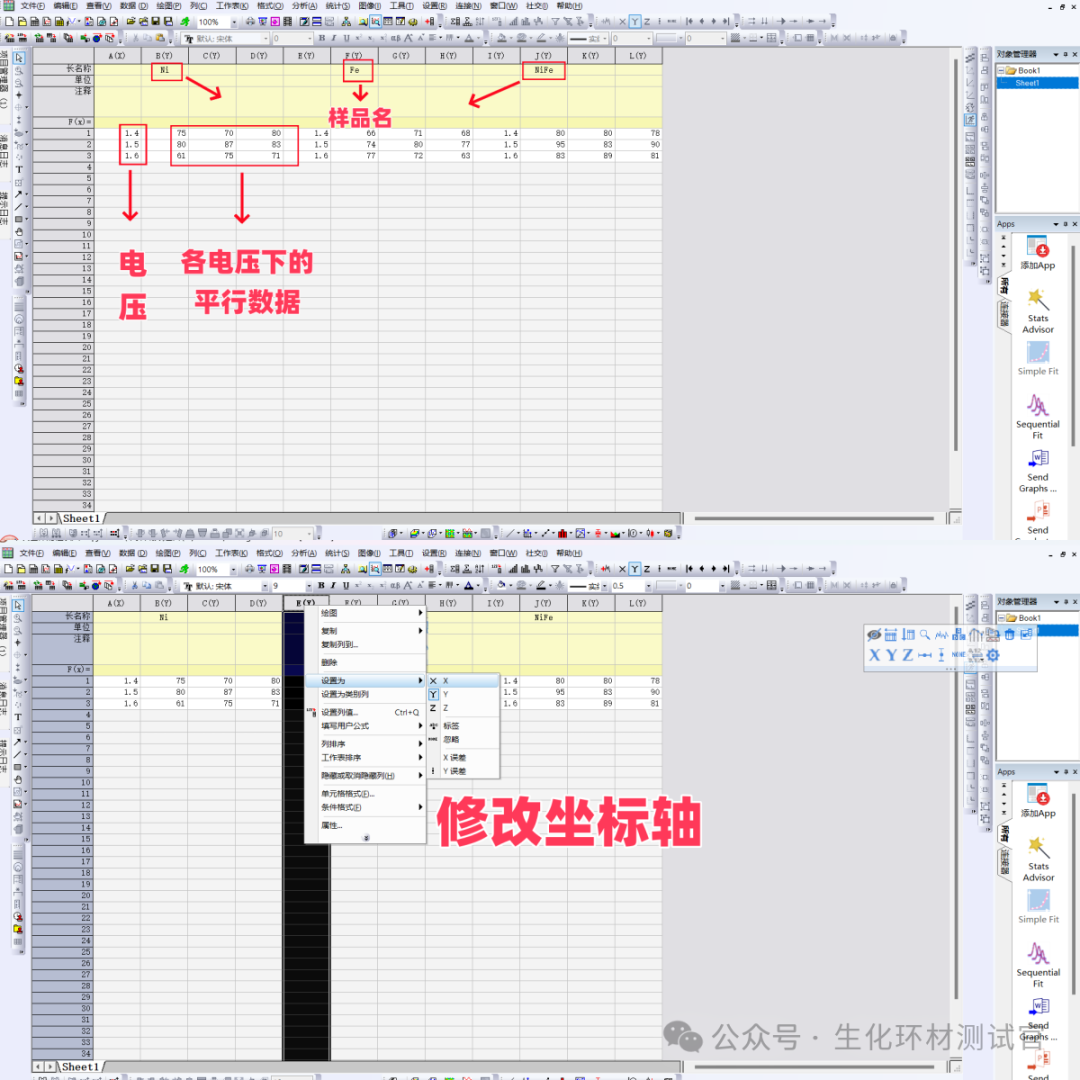

1. 将原始数据输入到Origin表格中，然后根据输入数据情况修改坐标轴名称

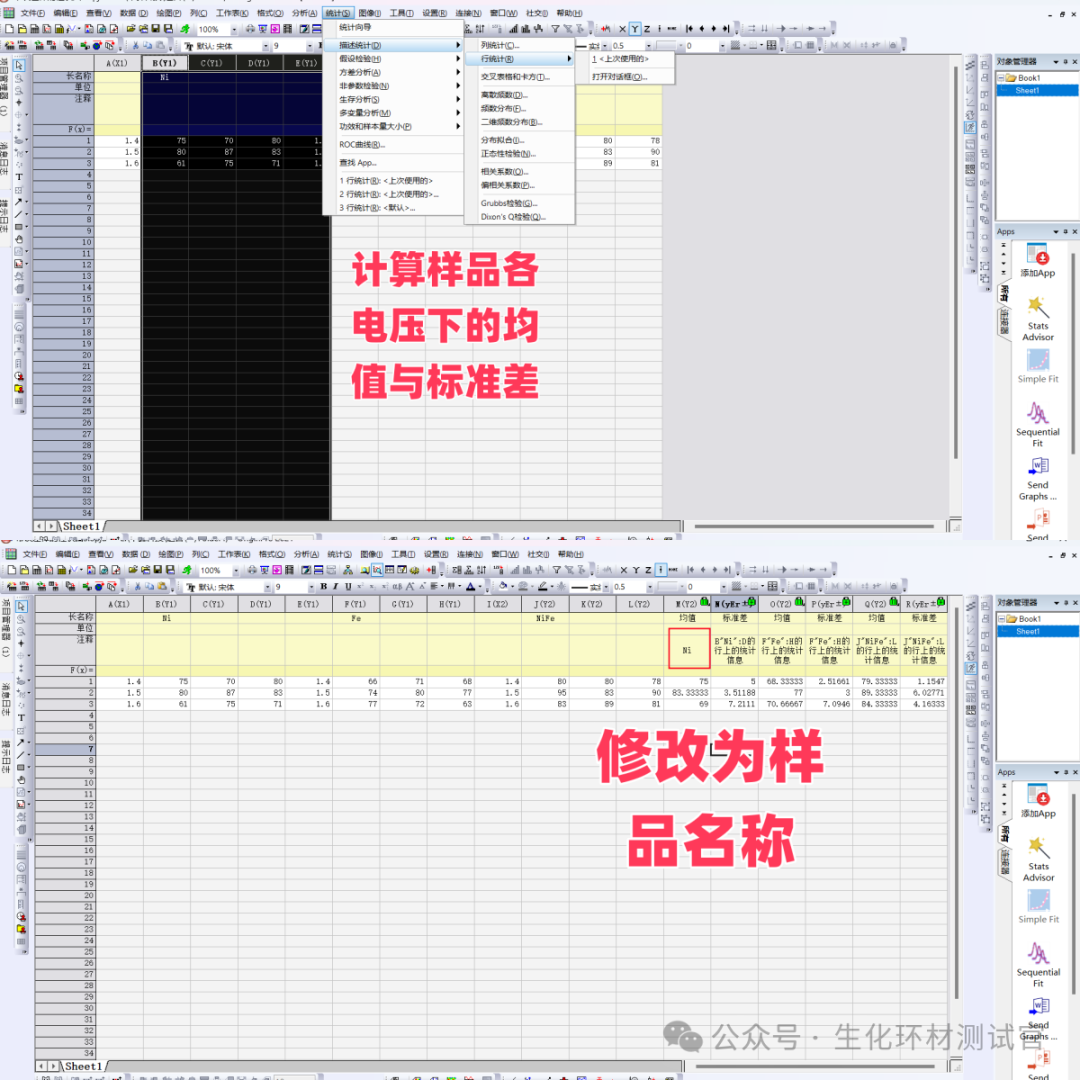

2. 选中第一个样品中各电压下的平行数据，在统计的描述性统计中选择行统计，打开对话框，选中输出量，勾选均值与标准差。会得到两列新的数据，即为该样品在不同电压下平行数据的均值与标准差，另外两种样品的数据进行同样操作，然后将各样品均值列中的注释栏改为对应样品名称。

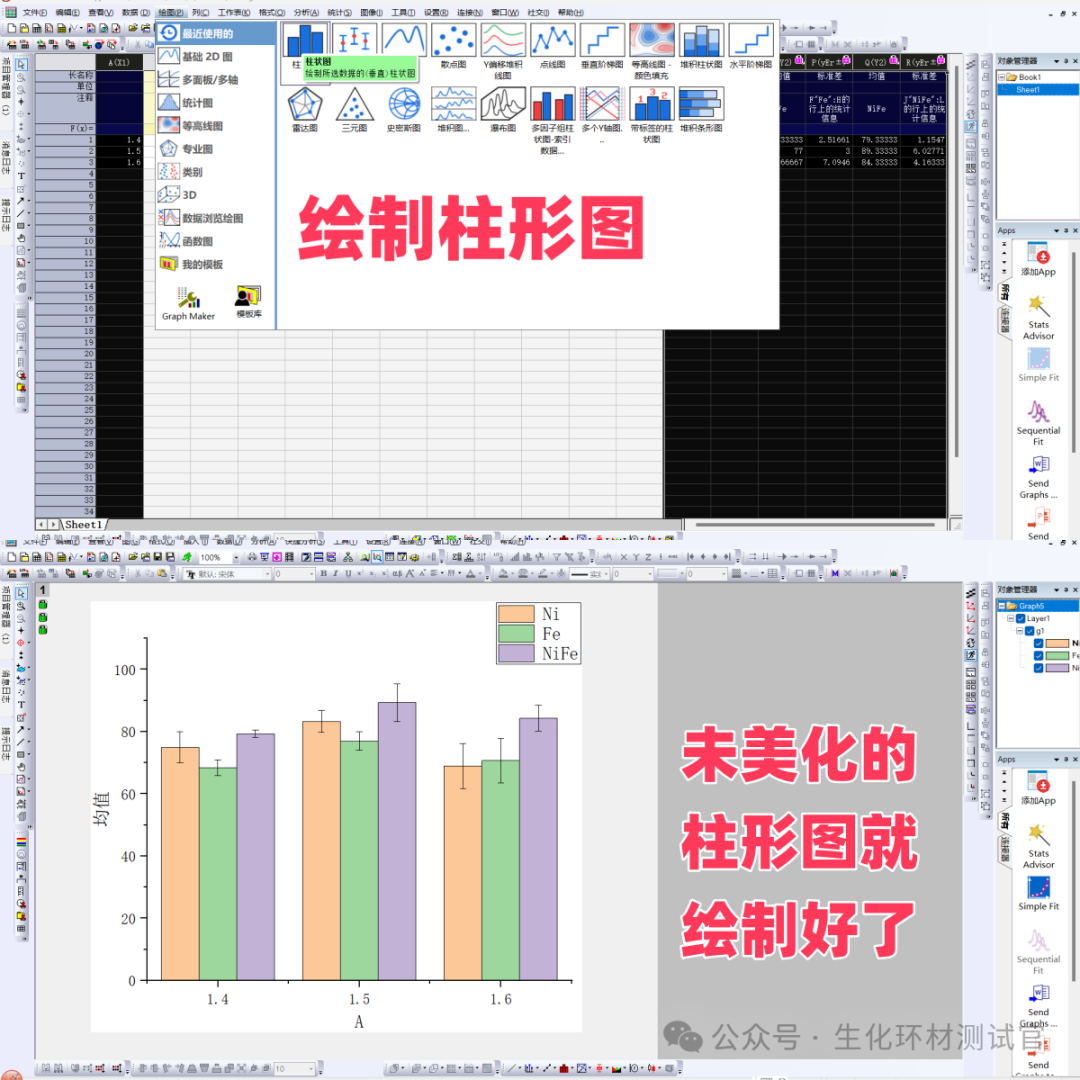

3. 选中第一列数据和所有样品所得的均值与标准差，在绘图中选择“柱形图”并点击确定，这样一个未美化的带误差棒的柱形图据绘制好了。需要我们后续对其进行美化。

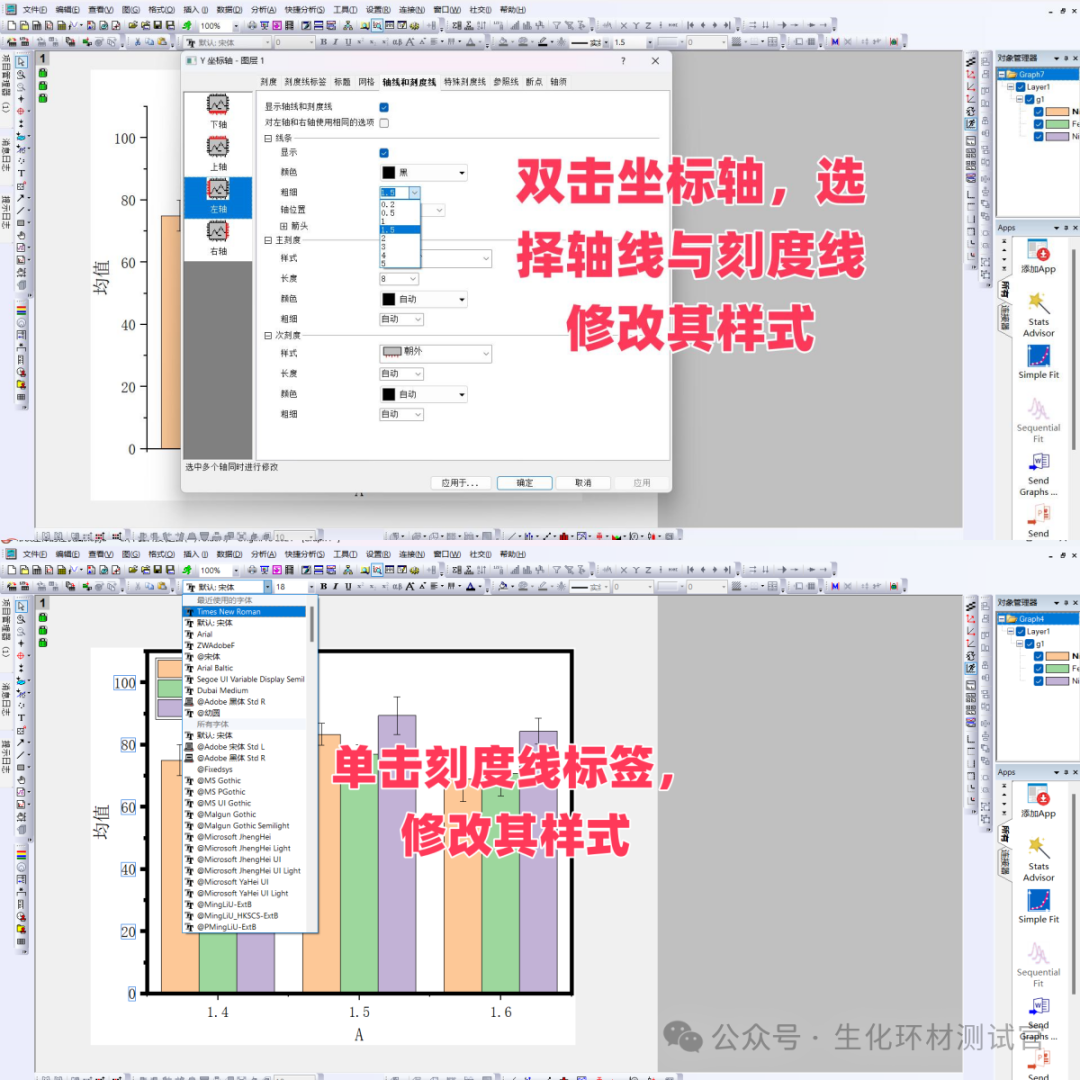

4. 首先双击坐标轴，选择“轴线和刻度线”，对其粗细和主次刻度朝向进行修改。在此将左轴与下轴的线条粗细改为5，主次刻度朝向改为朝外。右轴和上轴选择“显示轴线和刻度线”，线条粗细改为5，主次刻度朝向改为无。然后单击刻度线标签，修改其样式，在此修改为“Time New Roman”字体字号选为24，加粗。

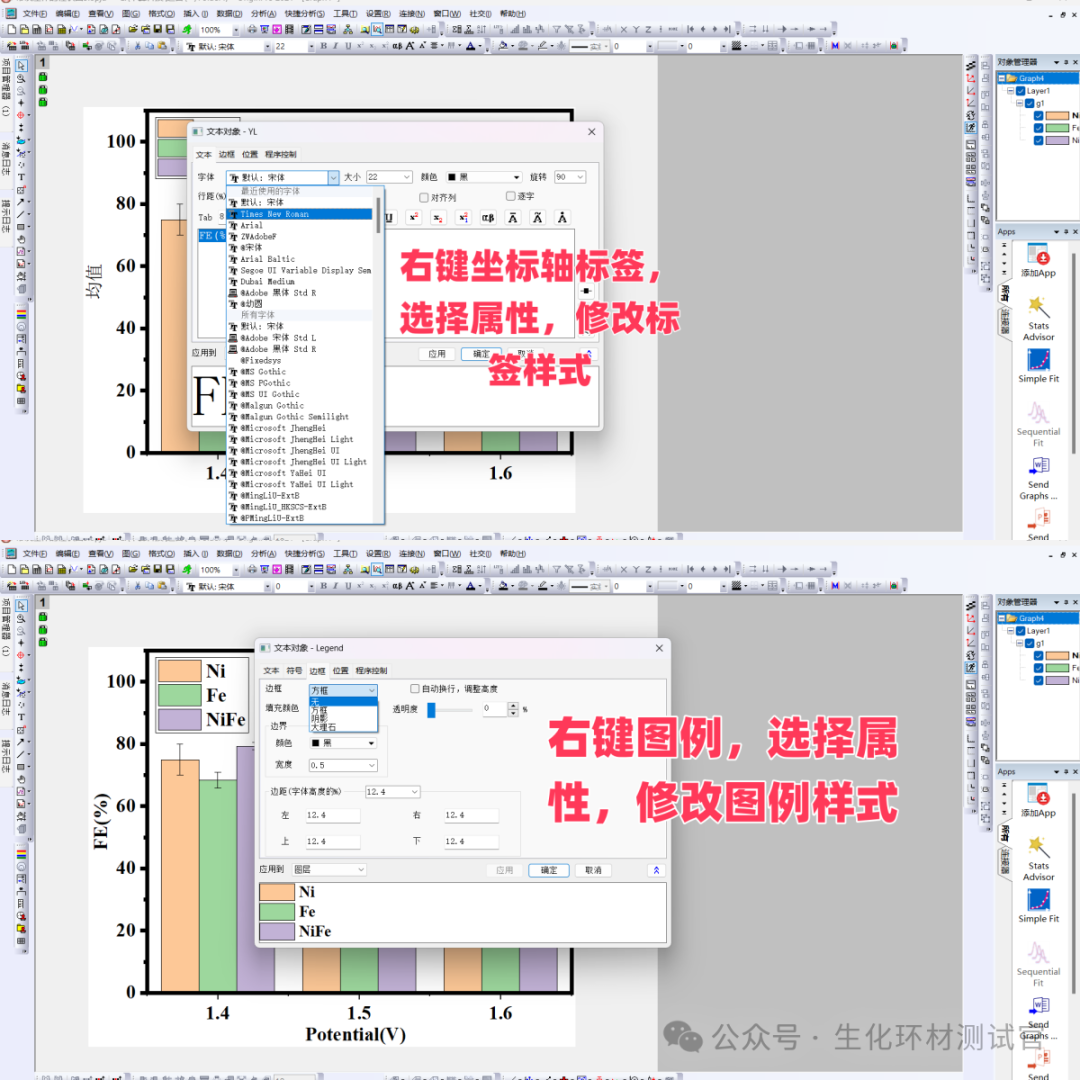

5. 右键坐标轴标签，选择“属性”，重新命名后将字体修改为“Time New Roman”字体字号选为24，加粗。右键图例，选择“属性”，将文本字体修改为“Time New Roman”字体字号选为24，加粗，在“边框”中选择边框样式，这里选择无。

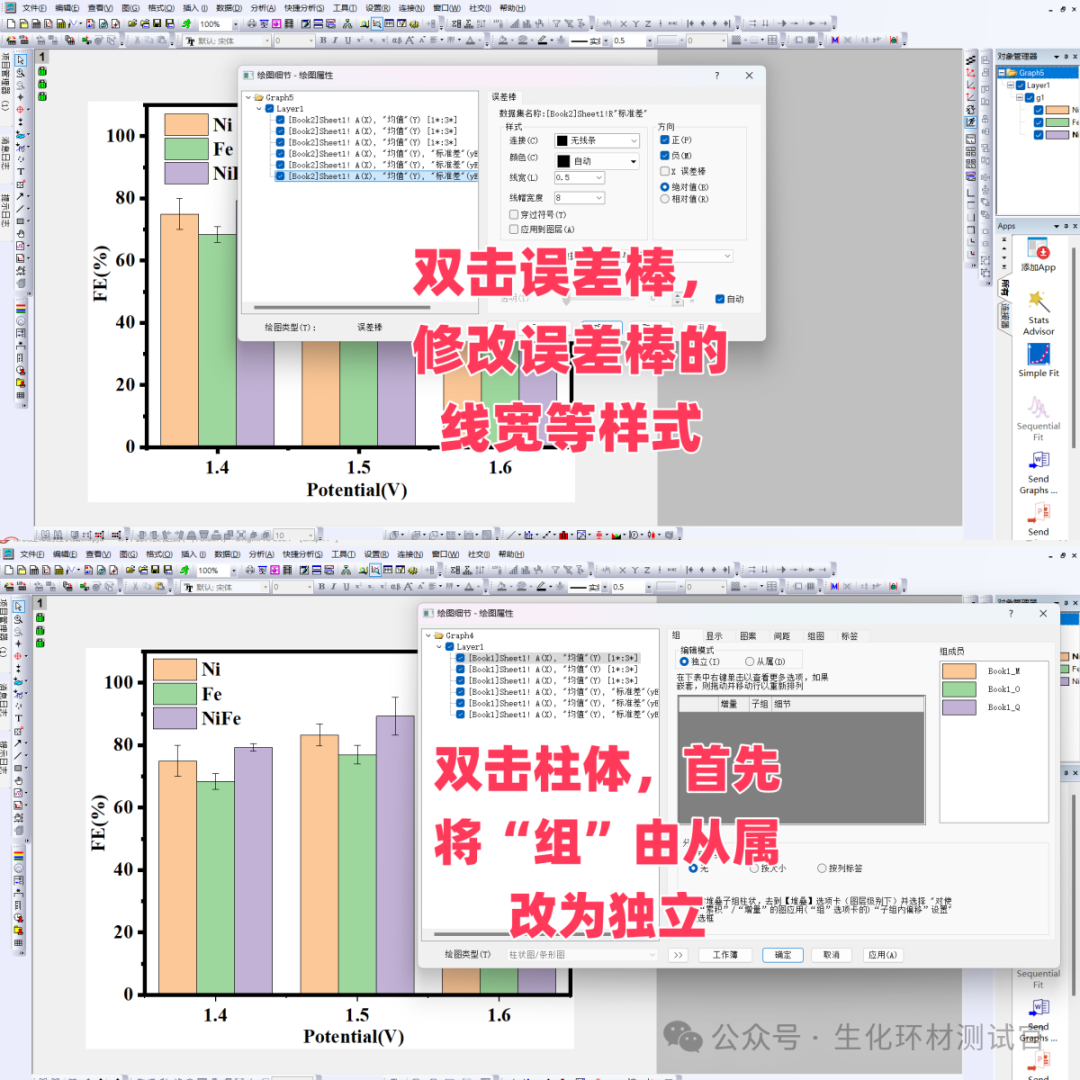

6. 双击误差棒，更改各误差棒的颜色、线宽和线帽宽度等样式。然后双击柱体，首先将“组”由从属改为独立。

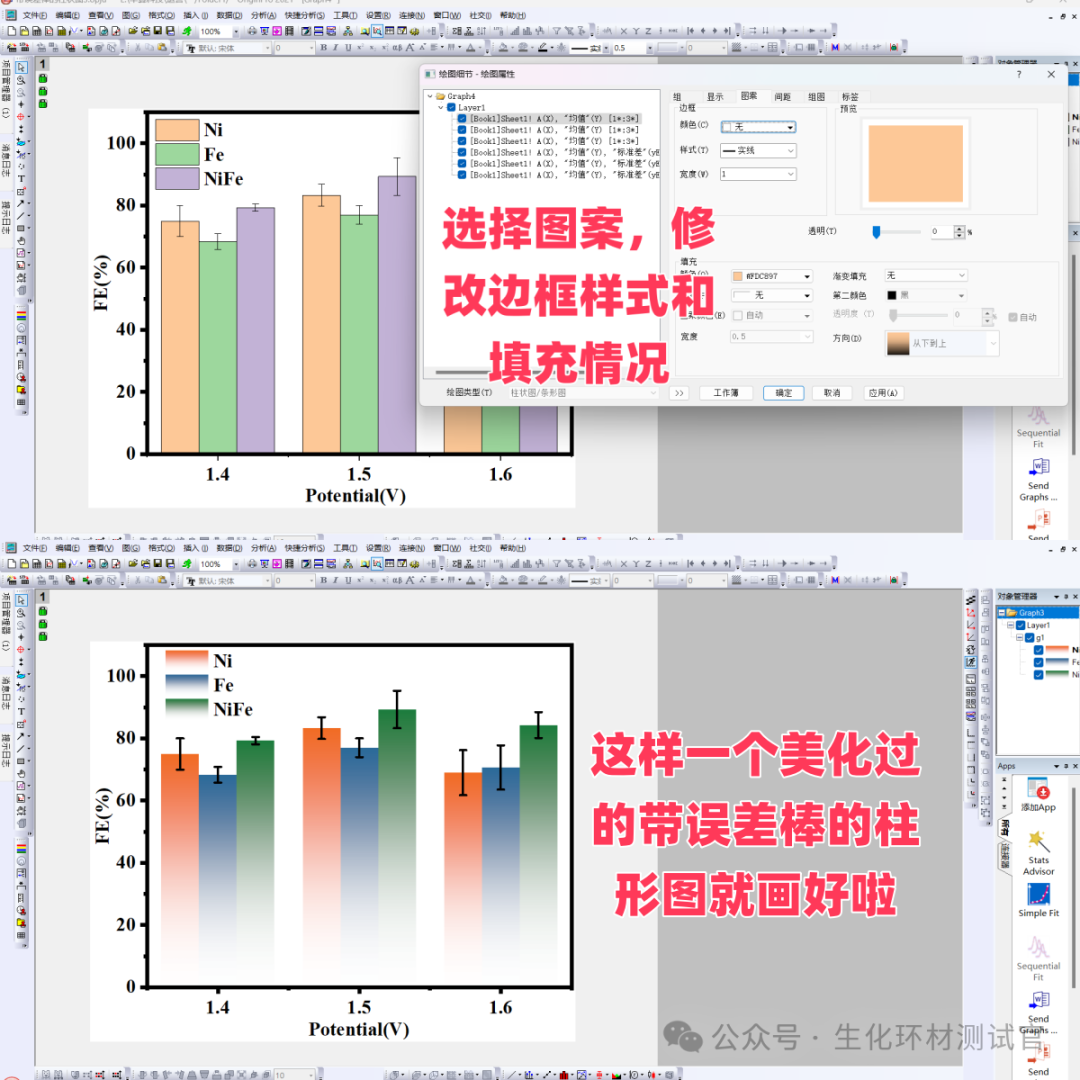

7. 然后选择图案选项，修改边框样式和颜色填充情况。这里将边框改为无，颜色填充分别为#F16C23(R:241,G：108，B：35)、#2B6A99(R:43,G：106，B：153)和#1B7C3D(R:27,G：124，B：61),渐变填充选双色，第二种颜色选无，方向为从下到上。这样一个美化过的带误差棒的柱形图就画好啦！
