分子ELF与晶体ELF的区别
例如，在金属晶体中，ELF通常呈现低值，反映电子的离域特性；在典型离子晶体如NaCl中，ELF高值集中在阴离子（Cl⁻）附近，体现电子的局部化；而在共价晶体（如金刚石）中，原子之间连接处的高ELF区域则清晰展现了强烈的方向性共价键。
因此，晶体ELF分析不仅可以区分不同类型的化学键，还能辅助理解电子结构与材料性能（如导电性、机械强度）之间的关系。
此外，随着高通量材料筛选和新型低维材料（如二维过渡金属硫化物）的兴起，ELF作为一种快速、直观评估电子结构的方法，在晶体体系研究中的重要性日益上升。
通过结合ELF与能带结构、态密度等电子性质分析，可以更全面地揭示复杂材料体系中的电子行为特征。
2. 理论基础与公式差异
分子ELF的原始定义基于Hartree-Fock波函数的同自旋对密度，其核心公式为：
其中，
，反映Pauli排斥导致的过剩动能。
而Savin的修正将其扩展至密度泛函理论（DFT），引入Kohn-Sham轨道动能密度，使得ELF可兼容周期性边界条件。
晶体ELF的计算常需考虑均匀电子气（如Thomas-Fermi模型）作为参考态，以处理长程有序的电子行为。
3. 拓扑分析与化学意义
分子ELF的拓扑结构通过吸引子（attractor）和盆地（basin）划分化学实体。
例如，核心盆地（如C(O)）对应原子核，单突触价盆地（如V(O)）对应孤对电子，双突触盆地（如V(C,O)）对应共价键。
在晶体中，ELF的拓扑特征更注重对称性与周期性。例如，硅的ELF在共价键区域呈现高值（~0.9），而铝的ELF在金属键区域趋近于0.5，反映自由电子气特性。
此外，晶体ELF的吸引子可能表现为环形或球形，如高压下Na的ELF显示电子在间隙区域的局域化。
(Phys. Rev. B 83, 184106 DOI: 10.1103/PhysRevB.83.184106)
4. 电子关联与多体效应
在分子体系中，电子相关效应通常较弱，因此可以采用单参考态的理论方法（如密度泛函理论DFT或Hartree-Fock）来较为准确地计算电子局域化函数（ELF），从而分析化学键类型、孤对电子分布及原子轨道杂化特征。
然而在周期性晶体体系中，尤其是包含过渡金属元素的材料，电子间的强关联效应对ELF分布有显著影响。
例如，在铜氧化物（CuO）这类典型的强关联体系中，Cu的3d轨道电子表现出高度局域化特征，其ELF高值区（通常大于0.8）沿Cu-O共价键方向分布。
为准确描述这种局域行为，必须引入超越常规DFT的多体理论修正，如DFT+U或更高级的DFT+DMFT（动态平均场理论）。
特别是DFT+DMFT方法能够动态捕捉d电子在不同时间尺度上的局域性，有效弥补静态近似带来的误差。
该方法不仅改善了ELF在空间上的分布准确性，还揭示了关联电子在晶体结构中的调控作用，对理解高温超导、Mott绝缘体等现象提供了理论支持。
因此，在复杂晶体体系中分析ELF时，多体效应的考虑是不可或缺的。
计算处理差异
1. 波函数与基组选择

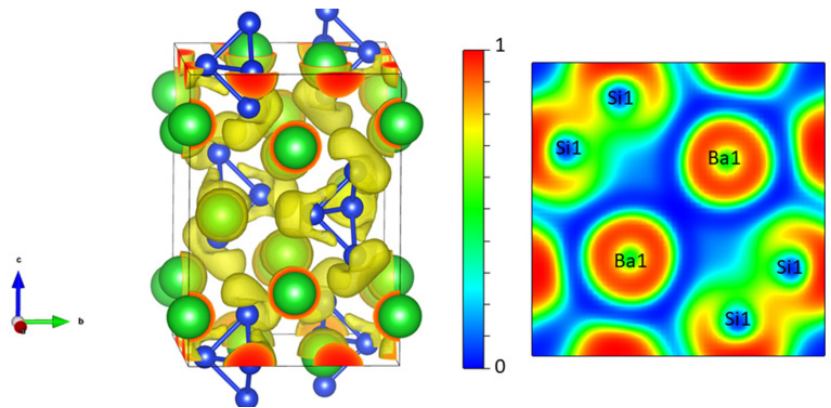

分子ELF的计算常使用高斯型基组（如6-311G(2df,p)），并在B3LYP泛函下优化几何结构。晶体ELF则依赖平面波基组与周期性边界条件，如VASP或Quantum ESPRESSO中的投影缀加波（PAW）方法。例如，在Ba₃Si₄的ELF计算中，平面波截断能设为500 eV以确保收敛。
(DOI: 10.1039/d2cp04631h)
2. 动能密度处理
分子ELF中的Pauli动能密度
直接由Kohn-Sham轨道导数计算，而晶体ELF需考虑Bloch波函数的周期性相位。
ONETEP代码通过局域轨道密度矩阵（NGWF）计算ELF，适用于大体系（如含2600原子的蛋白质-配体复合物）。
此外，晶体ELF需处理自旋极化与非共线磁性，如Fe₃O₄的ELF显示不同自旋通道的局域化差异。
3. 可视化与后处理
分子ELF的3D等值面（如ELF=0.75）常用Multiwfn或VMD软件生成，颜色编码从蓝色（低局域）到红色（高局域）。
晶体ELF的2D切片（如(110)面）则通过ELK或VESTA绘制，结合布里渊区路径分析能带与ELF的关联。

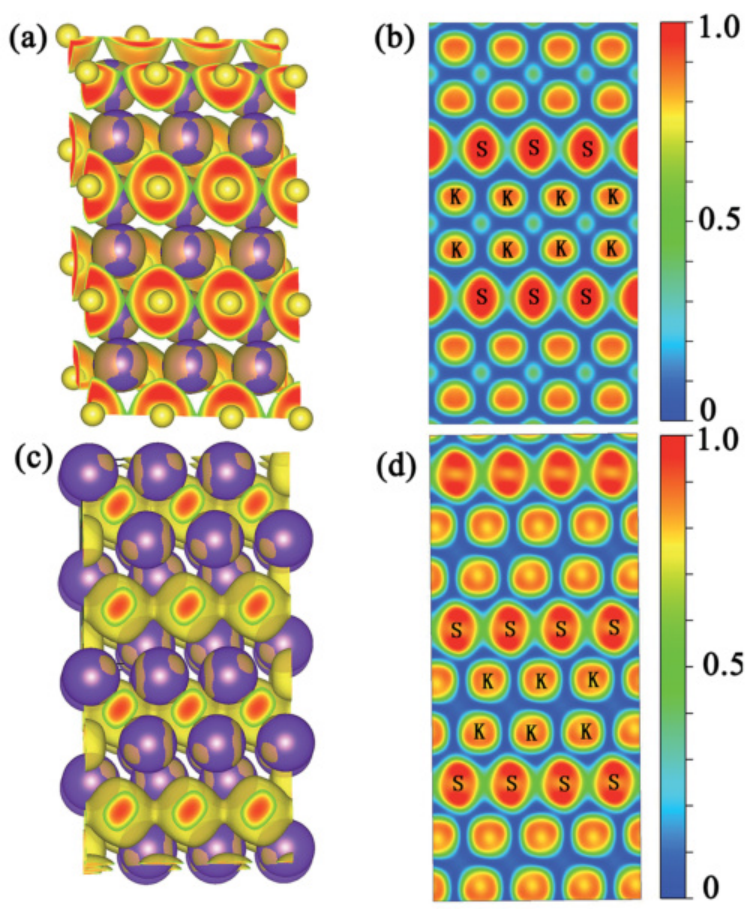

例如，在K₂S的高压相变中，P6/mmc结构的ELF在(110)面显示蜂窝状局域化，而P3m1结构呈现层状分布。
(DOI: 10.1039/c6ra25409h)
应用场景与案例分析
1.分子ELF的典型应用
反应机制解析
在有机和无机反应中，理解化学键的断裂与形成过程对于揭示反应机理至关重要。
电子局域化函数（ELF）通过分析电子密度梯度场的拓扑变化，能够直观地追踪这些微观变化。
例如，在环丁烯热开环反应中，随着反应进行，原本存在于C-C键位置的吸引子逐渐消失，同时在断裂形成的两个碳原子上，新的孤对电子盆地出现。
这种变化在ELF图中清晰可见，帮助研究者准确识别反应的过渡态和中间体，有效补充传统能量剖面无法提供的电子结构细节信息。
氢键与弱相互作用
ELF不仅能用于强共价键的研究，还能对氢键和其他弱相互作用进行量化分析。通过计算核心–价分岔指数
，可以区分不同强度的氢键。
例如，在F-H···N体系中，当ϑ小于零时，表明系统形成了较强的氢键，ELF值约为0.6，反映出电子局域化程度较高。
反之，当ϑ大于零时，说明系统中的氢键较弱，电子局域化程度较低。这种方法为系统性研究氢键、范德华力等弱相互作用提供了量化依据，尤其适用于药物分子设计和蛋白质–配体结合研究。
前沿轨道分析
除了反应机理和弱相互作用分析，ELF还可以结合Fukui函数，对分子反应活性位点进行精准定位。
以三氟甲苯为例，其ELF分布显示CF₃基团附近区域具有较低的电子局域化程度，这与该区域易发生亲电取代反应的实验现象一致。
通过将ELF与Fukui函数叠加，可以同时评估电子分布和反应活性，帮助预测亲核或亲电反应倾向，极大提高了理论指导有机合成和材料功能化设计的准确性。
2.晶体ELF的典型应用
材料相变与稳定性
在高压条件下，材料结构和电子分布发生显著变化，ELF成为解析这种变化的有效工具。
以K₂S为例，研究表明在压力作用下，其晶体结构从P6/mmc向P3m1相转变的过程中，S-S键的局域化程度显著增强，具体表现为ELF值从0.4升高至0.7。
这一局域化增强意味着S-S之间电子云的重叠增大，形成更强的共价键联系，从而导致K₂S由半导体性质向金属性质转变。
通过ELF的直观可视化，研究人员不仅能够捕捉相变过程中的微观电子变化，还能进一步揭示结构稳定性与电子局域化之间的深层关联，为设计新型高压相材料提供理论依据。
热电材料设计
热电材料的性能依赖于其低热导率与高电导率的优化平衡。
以AgBiSe₂为例，ELF二维投影图揭示了Sb原子周围孤对电子的分布特征，表现为高ELF区域。孤对电子引发的局部结构畸变导致晶格产生强烈的非谐振动，从而有效降低材料的晶格热导率。
此类信息对热电材料的设计至关重要，因为降低热导率是提高热电优值（ZT值）的关键途径。
ELF不仅提供了电子局域化的空间信息，还帮助研究者识别有利于非谐振动的结构特征，指导元素掺杂或结构调整策略，从而实现对热电性能的精准调控。
超导态电子结构
在高温超导材料的研究中，理解库珀对的形成机制是核心问题。
通过基于SC-DFT（超导密度泛函理论）的ELF计算，研究人员发现，在典型高温超导体Bi₂Sr₂CaCu₂O₈中，Cu-O平面上的电子局域化程度较低，ELF值约为0.3。这种电子分布的特点表明电子处于较强的离域状态，有利于库珀对的形成和超导态的建立。
与传统金属超导体相比，高温超导体中电子的局域化与离域化特征更加复杂，ELF分析为理解超导机理提供了直观证据，有助于今后开发新的高温超导材料。
案例图解析
下图展示了六种Ir-B化合物的电子局域化函数（ELF）图，用于分析这些化合物中的化学键性质。
ELF是一种描述电子在原子间局域化程度的工具，其值越高（大于0.5），表示电子局域化程度越高，通常对应于强共价键或孤对电子；而较低的ELF值（小于0.5）则通常对应于离子键或金属键。
ELF=0.65的等值面显示Ir-B键的强局域化（红色），而间隙区域（蓝色）暗示金属性残留。
(https://doi.org/10.1039/d2ra01593e)
在上图中，可以看到在所有六个晶体结构中，Ir和相邻B原子之间都显示出高电子局域化区域，这表明Ir-B之间存在强烈的共价键。
这与Ir和B的电负性差异有关，B的电负性（2.00）小于Ir（2.2），理论上电荷应从B转移到Ir，形成一定的离子性，但ELF图显示共价性占主导地位。
此外，在Cm-Ir4B5和Pnma-Ir3B4的ELF图中，还可以清楚地观察到相邻B原子之间的高电子局域化区域，这表明在这两个化合物中也存在较强的B-B共价键。
总体而言，ELF分析揭示了Ir-B化合物中Ir-B键的强烈共价特性，并且在某些化合物中还存在B-B共价键。
这些共价键的存在为这些材料的优异力学性能提供了结构基础，例如高硬度和良好的弹性模量。
总结
分子ELF与晶体ELF虽共享同一数学框架，但其物理诠释与计算实践显著不同。
分子体系侧重化学键与反应动力学的微观测度，而晶体体系聚焦宏观电子行为与材料性能关联。
计算上，分子ELF依赖高精度基组与几何优化，晶体ELF则需处理周期性、多体效应及大规模并行。
两者在化学合成、材料设计及能源转化中互为补充，共同推动电子结构理论的纵深发展。
