说明：催化剂缺陷结构是调控催化活性的关键要素。本文基于最新研究进展，系统阐述催化剂缺陷的主要类型、形成机制、动态演变过程以及先进表征手段。
重点分析缺陷浓度与催化性能的定量关联，并综述近两年高影响力期刊在缺陷演化研究领域的突破性发现，特别是原位表征与机器学习融合带来的新范式。本文华算科技严格基于现有文献，旨在为缺陷工程提供理论支撑和实践指导。

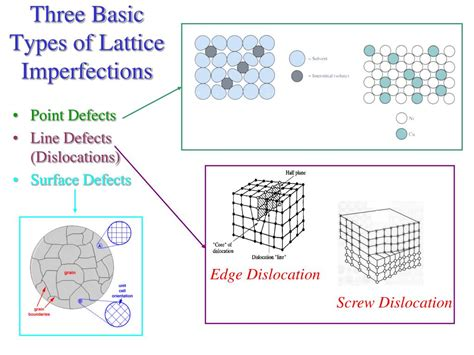

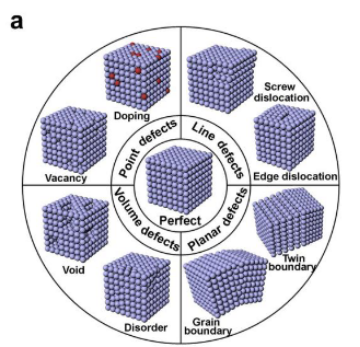

催化剂中的缺陷可根据几何维度划分为点缺陷（0D）、线缺陷（1D）、面缺陷（2D）和体缺陷（3D）。

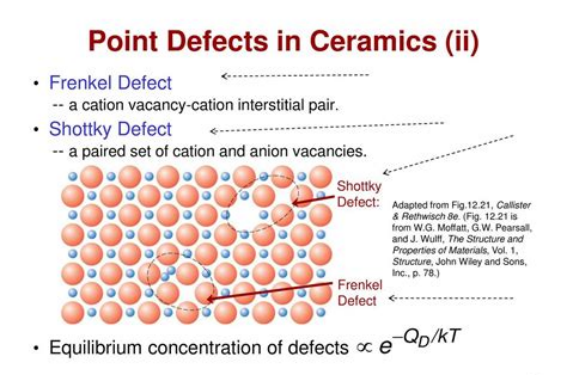

按晶体结构完整性破坏方式，可分为本征缺陷与外部诱导缺陷。点缺陷包括空位、间隙原子、置换原子、弗伦克尔缺陷和肖特基缺陷等。
线缺陷主要涵盖刃型位错和螺型位错而面缺陷则包括晶界、孪晶界等。这种分类体系为理解缺陷结构提供了基础框架，不同类型的缺陷在催化过程中扮演着差异化的角色。
缺陷形成本质上是晶体结构完整性被破坏的过程，其根源在于热力学驱动、生长条件偏离理想状态以及应变弛豫等因素。
缺陷工程通过精确控制缺陷类型、浓度和空间分布来调节催化剂的电子结构和表面形貌，从而优化催化活性。
点缺陷的形成需要克服特定的能量壁垒，即缺陷形成能（Ef），其值通常在3-5 eV范围内。原子在晶格中的迁移需克服迁移能垒（Em），该参数决定了缺陷的动态行为。
合成参数如温度、溶剂种类和反应时间对缺陷形成具有决定性影响。可控合成技术能够实现特定缺陷类型、位置和浓度的精准制备。
晶体生长过程中，非理想条件会导致边缘位错、螺型位错、晶界和孔隙等结构缺陷的产生。热处理过程则可能诱发热致本征点缺陷或杂质点缺陷。
值得注意的是，精确控制缺陷的数量和空间分布对催化性能具有深远影响，但其表征和量化仍面临巨大挑战。
温度是影响缺陷形成和演化的最关键外部因素。升高温度通常会加速原子传输和缺陷生成速率。在特定温度区间内，某些缺陷结构如堆垛层错更易形成，从而显著改变催化性能。

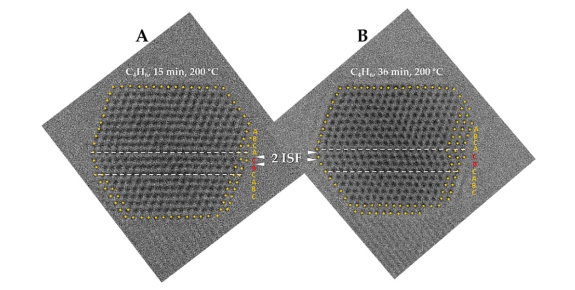

在105 Pa的0.46% C4H6/He气氛中，暴露于200°C下15分钟和(B) 36分钟后，金纳米粒子的BF-STEM图像显示了沿[111]晶向闭合堆积平面的指数堆垛序列。
高温环境促进缺陷的动态变化，包括表面重构和再构过程。反应条件如温度、压力和气体氛围不仅影响催化剂的宏观形貌，还会改变反应能垒和反应路径。
在实际操作条件下研究催化剂行为对于理解真实反应机制至关重要。
缺陷的稳定性受制于其自身类型、空间分布以及操作条件。催化反应是一个动态过程，缺陷结构可能在反应过程中发生持续演变。这种动态演变可能增强催化效率，也可能导致催化剂失活。
缺陷浓度的增加有时可引发相变，形成亚稳态结构。缺陷的动态行为涉及复杂的能量变化过程，包括非平衡态转变和相变。理解缺陷的形成、转化及其对催化性能的贡献仍是当前研究的核心挑战。

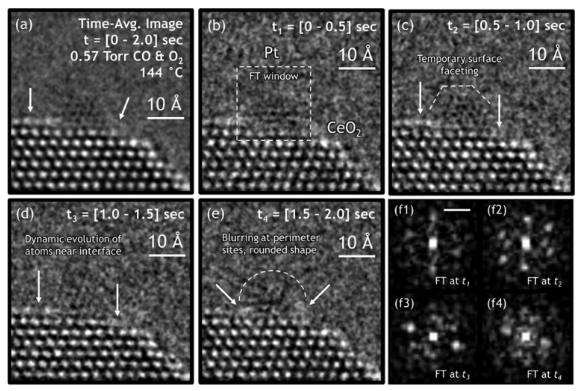

CeO2支撑的Pt纳米粒子的时间序列图像
为实时追踪缺陷演变过程，研究者开发了多种原位技术，包括原位X射线衍射（XRD）、X射线吸收光谱（XAS）、扫描隧道显微镜（STM）和拉曼光谱等。
这些技术能够在实际反应条件下捕捉催化剂的动态结构信息，提供活性位点的实时演化数据。
操作表征技术（operando）通过将催化剂结构与催化活性同时测量，突破了传统非原位表征的局限性。然而，精确量化缺陷位点并在工作条件下解析催化机制仍面临技术挑战。

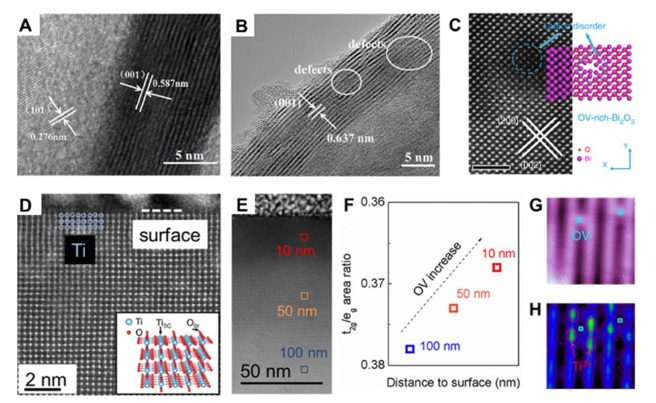

现代催化剂缺陷研究依赖于多尺度、多模态的表征技术。电子显微镜技术如高分辨率透射电镜（HRTEM）、高角环形暗场扫描透射电镜（HAADF-STEM）和原子力显微镜（AFM）可直接观察原子级结构。
光谱学技术如X射线吸收光谱（XAS）、电子自旋共振（ESR）、正电子湮灭谱（PAS）和拉曼光谱则用于分析元素价态、局部化学环境和化学缺陷类型。
热分析技术如热重分析（TG）和差示扫描量热法（DSC）可提供材料热稳定性和反应性信息。这种多层次表征体系共同构成了缺陷结构解析的技术基础。

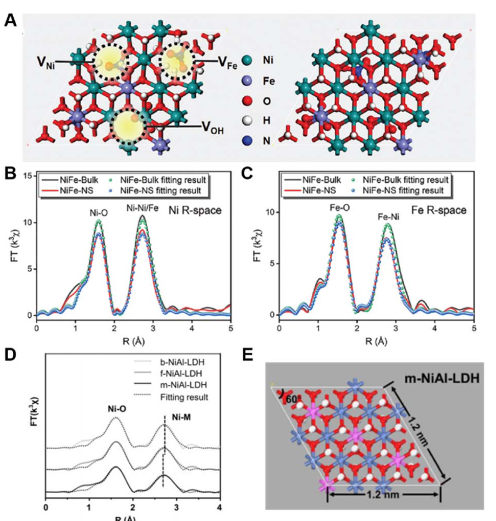

定量分析缺陷浓度是建立性能关联的前提。半定量计算方法已被提出，例如基于X射线吸收精细结构（XAFS）的表征方法可用于估算缺陷浓度。
通过X射线线宽化分析也可实现缺陷浓度的量化。有研究明确提出了缺陷浓度百分比的计算公式，为标准化量化提供了可能。
然而，实现缺陷的精确量化仍是实际应用中的主要障碍。实验测定的活化能可能同时包含缺陷形成和迁移的贡献，这使得单独量化形成能和迁移能变得复杂。
不同材料体系中点缺陷的能量参数呈现显著差异。在Cu晶体中，空位形成能为1.272 eV，迁移能为0.689 eV。α-Fe₂O₃中Fe空位的形成能为3.16 eV，迁移能垒为1.36 eV。
石墨烯和单壁碳纳米管中缺陷的迁移能约为30 kcal/mol（约1.24 eV）。原子尺度模拟显示，迁移势垒的典型范围在0.3-1.0 eV之间。这些数值范围为理解缺陷行为提供了重要参考，但需注意不同测量方法和材料体系间的差异性。
周转频率（TOF）是衡量催化活性的核心指标，定义为每秒单位活性位点上转化的反应物分子数。选择性描述目标产物在所有产物中的比例，而稳定性反映催化剂在长时间运行中的性能保持能力。这些标准化指标为定量比较不同催化剂的性能提供了统一基准。
尽管被广泛认可，直接建立缺陷浓度与TOF之间定量关联的研究仍显不足。部分研究表明，增加缺陷数量可改变催化活性和选择性。
在某些体系中，缺陷浓度与催化活性呈正相关。然而，也有研究指出，表面缺陷与催化活性之间可能不存在明确关系，甚至高缺陷浓度可能导致结构坍塌而降低活性。
Pd催化剂在乙炔加氢反应中的结构敏感性研究通过微观动力学模型和TOF计算实现了定量分析，为类似研究提供了范例。
但总体而言，直接定量关联的建立仍是该领域的重大挑战，需要原子级分辨率的表征技术支撑。

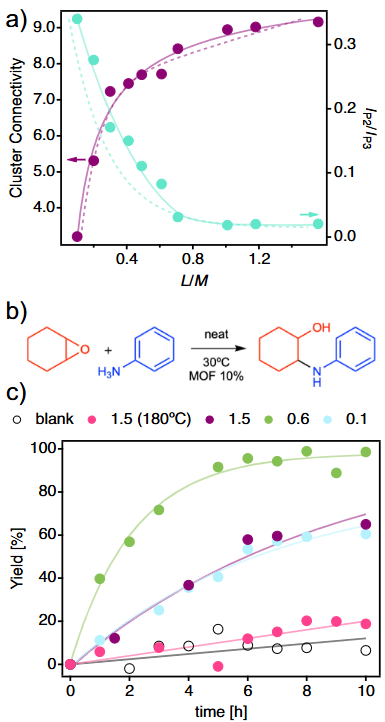

(a)120°C下合成的Zr-UiO-66样品中，相对贡献（青绿色）和超晶格衍射对PXRD图谱的影响（紫色）与簇连通性之间的关系。实验趋势由虚线表示。Hf类似物的情况也用虚线表示。
(b)环氧化物开环反应的方案用于测试催化活性。
(c)使用作为参考的无缺陷样品（L/M = 1.5，T = 180°C）和在120°C下合成的不同连接体与金属（L/M）比值的有缺陷样品。开放圆圈对应于没有MOF的对照样品。线条是引导线。
CO氧化作为异相催化的经典模型反应，被广泛用于研究缺陷效应。理论计算与实验测量的比较分析表明，虽然直接预测应用数据存在困难，但理论趋势应与实验速率趋势保持一致。
微动力学模型可将吸附能等活性描述符与TOF关联，并通过热图可视化这种关系。这种半定量方法为理解缺陷作用机制提供了有效途径，但仍需发展更精确的实验验证手段。
单原子催化剂作为前沿研究方向，其缺陷演化行为备受关注。机器学习已被应用于单原子催化剂CO₂电催化还原的结构预测和性能优化，通过主动学习算法优化合成参数。
一项突破性研究利用单分子超分辨率荧光显微镜揭示了铂催化剂缺陷密度与催化性能之间的直接关联，实现了纳米尺度的定量分析。这种高分辨率表征技术为缺陷浓度-性能关系提供了前所未有的实验证据。
2024年的研究展示了机器学习在X射线吸收光谱（XAS）数据解析中的应用，可快速识别复杂表面结构和反应中间体，显著提升了操作表征的数据处理效率。
更有研究提出”反向”XAS分析方法，通过机器学习寻找活性描述符，建立了光谱特征与催化活性的定量联系。
这些突破性进展不仅实现了缺陷演化的实时跟踪，还具备了预测能力，标志着催化剂研究从”经验试错”向”数据驱动”的重要转型。
催化剂缺陷结构的演变是一个涉及热力学、动力学和反应环境的复杂过程。从点缺陷的形成到宏观性能的体现，每一个环节都蕴含着丰富的科学内涵。
尽管面临定量关联困难、表征技术局限等挑战，但原位/操作表征技术与机器学习的深度融合正为这一领域带来革命性突破。
未来研究需在标准化协议、多尺度模拟和数据驱动的催化剂设计方面持续发力，最终实现缺陷结构的精准调控与催化性能的可预测性优化。
【高端测试 找华算】
华算科技是专业的科研解决方案服务商，精于高端测试。拥有10余年球差电镜拍摄经验与同步辐射三代光源全球机时，500+博士/博士后团队护航，保质保量！
🏅已助力5️⃣0️⃣0️⃣0️⃣0️⃣➕篇科研成果在Nature&Science正刊及子刊、Angew、AFM、JACS等顶级期刊发表！
