扩散路径与势垒是材料科学和化学中一个非常重要的研究领域，尤其在电池材料、催化反应、离子传输等方面具有广泛的应用价值。
扩散路径指的是原子或离子在材料内部从一个位置移动到另一个位置的路径，而扩散势垒则是指在该路径上需要克服的能量障碍。理解扩散路径与势垒的特性，对于优化材料性能、提高反应效率、设计高性能电池等具有重要意义。
扩散路径与势垒的基本概念
扩散路径是指原子或离子在材料中从一个能量较低的位点迁移到另一个能量较低的位点所经过的路径。在实际应用中，扩散路径的选择通常受到材料的晶体结构、缺陷类型、温度、压力等多种因素的影响。

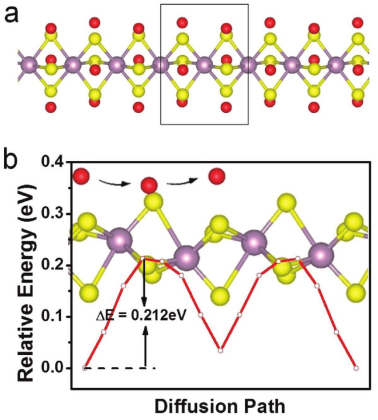

扩散势垒则是指在扩散过程中，原子或离子需要克服的能量障碍，通常表现为势垒高度（energy barrier）或活化能（activation energy）。扩散势垒的大小直接影响了扩散速率，势垒越高，扩散速率越慢。
在材料科学中，扩散路径和势垒的研究通常采用第一性原理计算方法，如密度泛函理论（DFT）和非平衡分子动力学（NEB）等。这些方法能够提供原子尺度上的详细信息，帮助研究人员理解扩散机制，并为材料设计提供理论依据。
第一性原理计算在扩散研究中的应用
第一性原理计算是一种基于量子力学原理的计算方法，不需要实验数据，仅通过原子间的相互作用来预测材料的性质。在扩散研究中，第一性原理计算可以用于模拟原子或离子在材料中的扩散路径和势垒，从而揭示其扩散机制。
例如，在文献中，研究人员使用DFT计算了氢原子在钛晶格中的扩散行为。通过计算不同扩散路径的能量变化，发现氢原子在α-Ti晶格中从八面体间隙与四面体间隙共用面扩散、迁移，而在β-Ti晶格中则从两相邻四面体间隙共用面扩散、迁移。氢原子在β-Ti晶格中扩散迁移所需克服的能量势垒比在α-Ti晶格中扩散迁移所需克服的能量势垒小，因此在β-Ti晶格中更容易进行扩散。
此外，文献还研究了氧原子在α钛晶体中的扩散行为。通过第一性原理计算，发现氧原子在α-Ti晶格中仅能稳定占据三个间隙位：键间隙位、八面体中心位和六面体中心位。其中，八面体中心位是间隙氧存在的最稳定占位点，而键位是亚稳态占位点。
通过计算发现，由OC位向其他位点的扩散均较难发生，扩散势垒均大于1.9581 eV。CR位向OC位及HE位的扩散势垒较小，但扩散势垒等价温度也高达6000 K以上。比较七条扩散路径的势垒能量可知，在自然状态下氧原子自发扩散到钛晶格内部的概率很低。
扩散路径与势垒的计算方法
在实际研究中，常用的扩散路径与势垒计算方法包括：
非平衡分子动力学（NEB）：NEB方法是一种用于寻找最小能量路径（MEP）的方法，通过在路径上放置多个图像点，并计算每个图像点之间的势能差，从而确定扩散路径和势垒。这种方法能够有效避免陷入局部最小值，找到全局最小能量路径。
爬山图像Nudged Elastic Band方法：这是一种改进的NEB方法，通过让其中一个图像点沿着弹性带向上移动，以更准确地找到最高势垒点。这种方法在计算复杂系统中的扩散路径时表现出更高的效率。
密度泛函理论（DFT）：DFT是一种基于量子力学的计算方法，能够精确计算材料的电子结构和能量。在扩散研究中，DFT常用于计算原子或离子在材料中的扩散势垒，从而揭示其扩散机制。
扩散路径与势垒在电池材料中的应用
在电池材料中，离子的扩散速率直接影响电池的充放电性能。例如，在锂离子电池中，锂离子在电极材料和电解质中的扩散速率决定了电池的倍率性能。通过第一性原理计算，研究人员可以模拟锂离子在不同材料中的扩散路径和势垒，从而优化材料结构，提高电池性能。

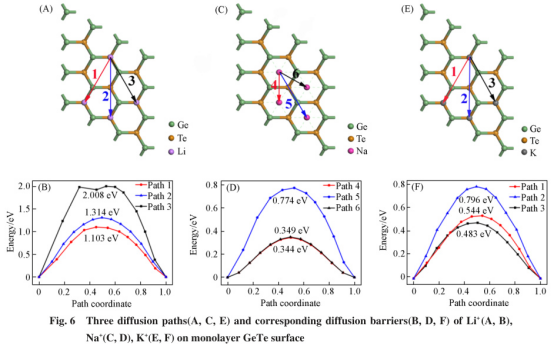

例如，文献中研究了锂离子在单层GeTe表面的扩散行为。通过计算不同路径的扩散势垒，发现锂离子在路径1上的扩散势垒为2.008eV，在路径2上的势垒为1.314eV，在路径3上的势垒为1.103eV。这表明，锂离子在路径3上的扩散速率最快，因此在实际应用中应优先选择该路径。

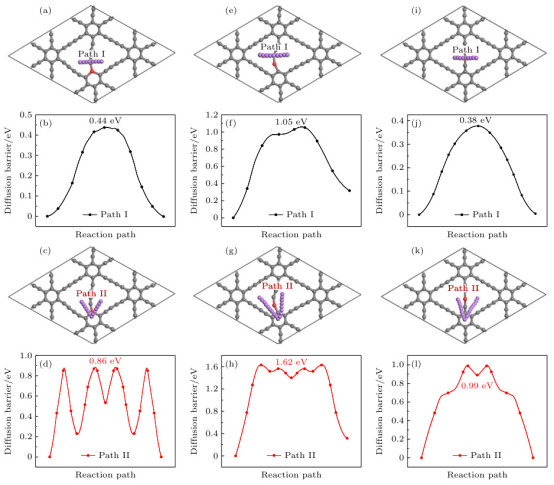

此外，文献还研究了Be掺杂石墨双炔作为锂离子电池负极材料的性能。通过计算不同掺杂位置（C1、CII、CIII）的扩散势垒，发现Be在C1、CII、CIII位掺杂的石墨双炔中，Li更倾向于沿路径一扩散。在C1位掺杂的石墨双炔中，路径一的扩散势垒为0.44eV，而路径二的势垒为0.86eV。这表明，Be掺杂可以显著降低Li的扩散势垒，从而提高电池的倍率性能。
扩散路径与势垒在界面扩散中的应用
在电池材料中，界面扩散也是一个重要的研究领域。例如，在Li/LLZO界面中，界面处的化学反应和结构不匹配会导致离子扩散能垒增加。通过优化界面结构和界面修饰，可以降低界面势垒，提高电池的整体性能。
文献中还研究了Ga原子在GaN表面的扩散行为。通过计算不同位置的相对势能，发现T1-1和T1-2位置的Ga原子以及Gb-1和Gb-2位置的Ga桥接点具有不同的能量，影响了扩散势垒。
对于Ga原子，从H3-1到T4的扩散路径没有势垒，而从H3-2到T4的扩散路径具有0.38eV的势垒，对应的扩散速率约为10^-6s和10^-11s。对于La原子，从Gb-1到H3-2的扩散路径具有0.52eV的势垒，对应的扩散速率约为10^-4s和10^-10s。这些结果表明，界面处的扩散行为受到局部结构和能量的影响。
扩散路径与势垒在缺陷扩散中的应用
在材料中，缺陷（如空位、间隙原子等）的扩散行为对材料性能有重要影响。例如，在β-Y2Si2O7中，研究了空位VO0的扩散路径和势垒。通过非平衡分子动力学（NEB）计算，发现沿[001]方向的扩散路径具有最高的扩散势垒（2.85eV），而直接从a到d的扩散路径的势垒约为3.87eV，显著抑制了这一路径。此外，沿[100]、[010]和[110]方向的空位扩散，发现[001]方向的扩散势垒最低。

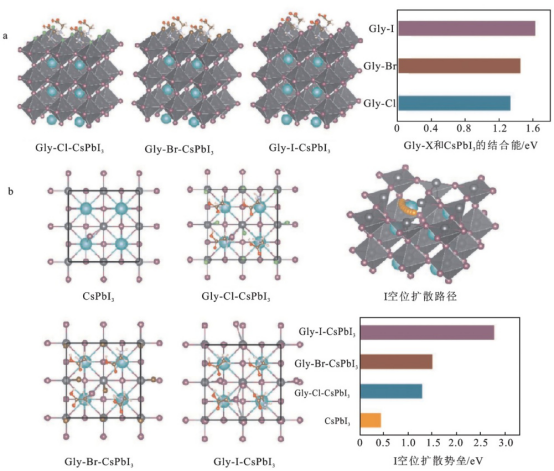

在CsPbI3材料中，研究了I空位的扩散路径和势垒。通过计算不同卤素（Cl、Br、I）与CsPbI3的结合能，发现Gly-I的结合能最高，而Gly-I-CsPbI3的I空位扩散势垒最高，为2.8eV，而CsPbI3的势垒最低，仅为0.5eV。这些结果表明，卤素种类对CsPbI3材料的性能有显著影响。
结论
扩散路径与势垒的研究是材料科学和化学中的一个重要领域，尤其在电池材料、催化反应、离子传输等方面具有广泛的应用价值。通过第一性原理计算方法，如DFT和NEB，研究人员可以模拟原子或离子在材料中的扩散路径和势垒，从而揭示其扩散机制，并为材料设计提供理论依据。
在实际应用中，扩散路径的选择和势垒的优化对提高材料性能至关重要。未来的研究可以进一步探索不同材料体系中的扩散行为，为开发高性能材料提供理论支持和技术指导。
