钙钛矿半导体是一类具有独特晶体结构和优异光电性能的材料，近年来在太阳能电池、发光二极管（LED）、光电探测器等领域展现出巨大的应用潜力。其性质不仅包括结构上的灵活性，还涉及电学、光学、热学等多个方面，这些特性使其在光电子器件中具有广泛的应用前景。

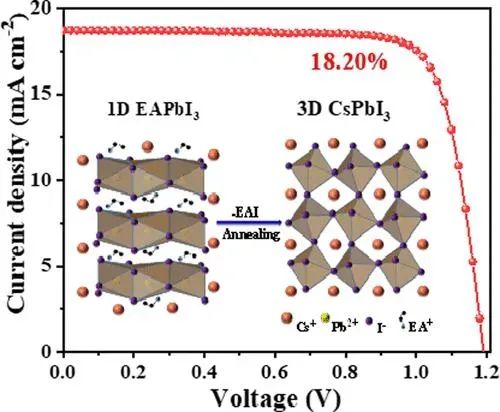

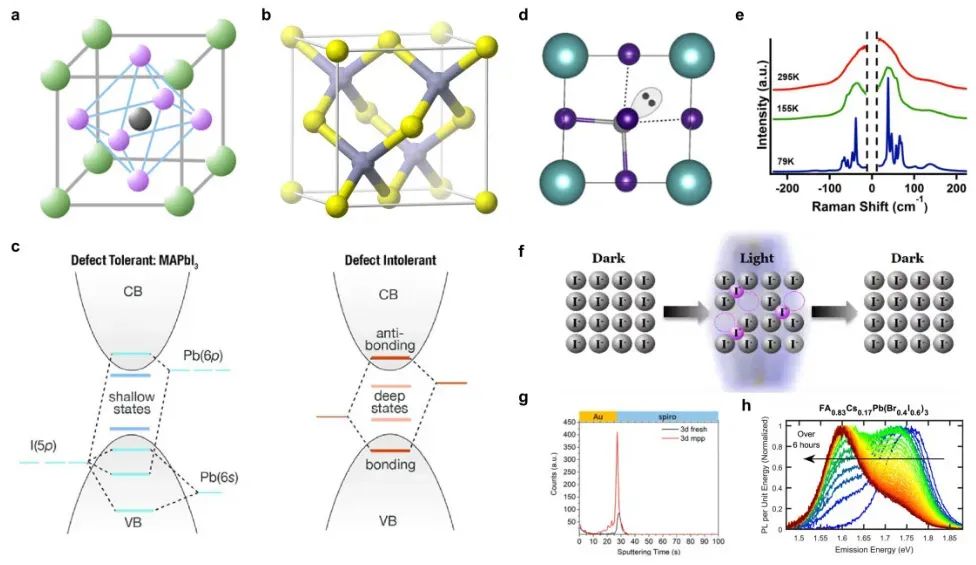

钙钛矿半导体的典型结构为ABX₃型，其中A位通常由较大的阳离子（如甲胺离子CH₃NH₃⁺）占据，B位由较小的金属离子（如铅离子Pb²⁺）占据，X位则为卤素离子（如碘离子I⁻、溴离子Br⁻或氯离子Cl⁻）。
这种结构使得钙钛矿具有高度的可调性和多样性，能够通过改变组成元素来调控其带隙、吸收光谱和电学性质。例如，CH₃NH₃PbI₃（甲胺铅碘钙钛矿）具有直接带隙，适合用于可见光吸收，而CH₃NH₃PbBr₃则具有更宽的带隙，适用于紫外光吸收。

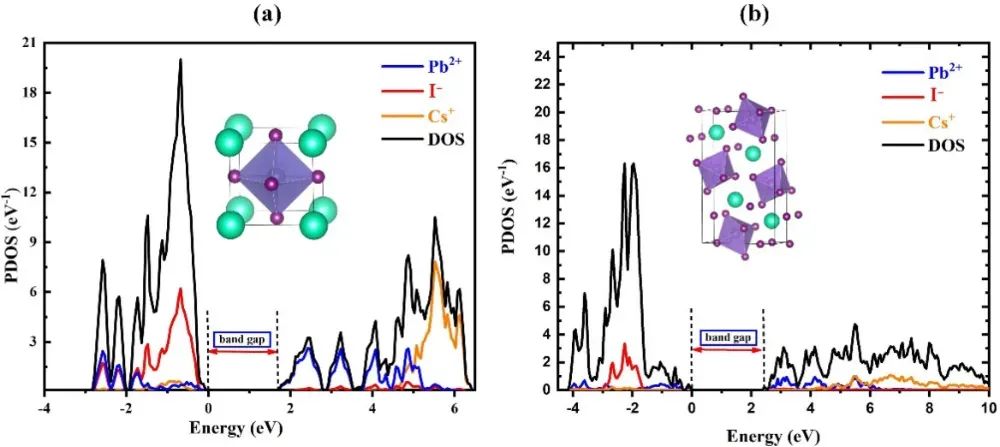

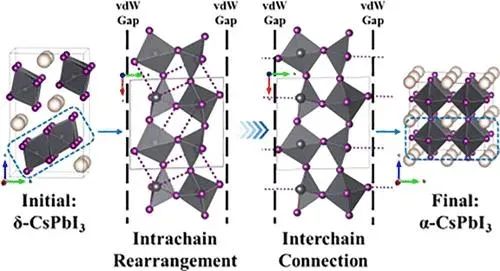

钙钛矿的晶体结构可以是立方、正交、菱形、六角或四方，具体取决于离子的大小和电荷分布。这种结构的灵活性使得钙钛矿能够适应多种应用场景，例如在太阳能电池中，钙钛矿可以作为吸收层，而在LED中则可以作为发光层。此外，钙钛矿的结构还可以通过掺杂、异质结构建等方式进一步优化，以提高其性能。
钙钛矿半导体的电学性质是其在光电子器件中应用的关键。研究表明，钙钛矿具有良好的载流子迁移率和长的载流子扩散长度。
Stranks等人发现，在混合卤化物钙钛矿（CH₃NH₃PbI₃₋ₓClₓ）中，电子-空穴扩散长度超过1微米，远高于传统半导体材料的扩散长度。这种长的扩散长度有助于提高太阳能电池的效率，因为更多的光生载流子能够在扩散过程中被收集到电极。
钙钛矿的电学性质还可以通过掺杂进行调控。这种灵活的电学调控能力为钙钛矿在双极性器件中的应用提供了可能。
钙钛矿半导体的光学性质主要体现在其吸收光谱、光致发光（PL）特性以及折射率等方面。由于钙钛矿具有直接带隙，其吸收光谱覆盖范围较广，能够高效吸收可见光和部分近红外光。例如，CH₃NH₃PbI₃的吸收带隙约为1.55 eV，使其能够吸收太阳光中的大部分可见光，从而在太阳能电池中表现出较高的能量转换效率。
光致发光（PL）特性也是评估钙钛矿半导体质量的重要指标。研究表明，钙钛矿的PL峰通常与其带隙相关，且PL强度与材料的缺陷密度密切相关。例如，Shi等人发现，单晶钙钛矿的PL峰非常尖锐，表明其缺陷密度较低，而多晶钙钛矿的PL峰则较宽，表明存在较多的缺陷。这种缺陷容忍性是钙钛矿在实际应用中的一大优势。

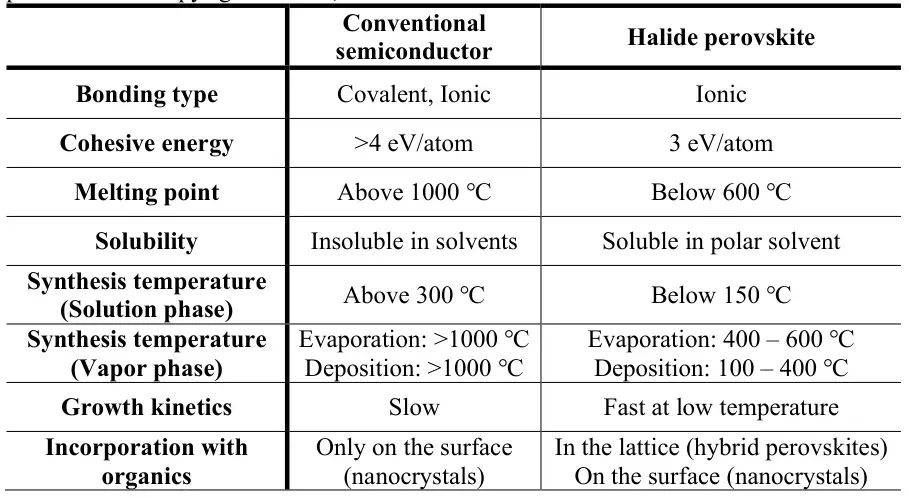

钙钛矿半导体的热学性质与其晶体结构密切相关。研究表明，钙钛矿的结合能约为3 eV/原子，低于传统半导体（如硅的结合能约为4.6 eV/原子），这使得钙钛矿在低温下更容易生长，且在高温下容易发生相变。
钙钛矿的熔点通常低于600°C，远低于传统半导体的熔点（如硅的熔点为1414°C），这使得钙钛矿在溶液法制备过程中具有更高的加工灵活性。
钙钛矿的热膨胀系数也与其晶体结构有关。例如，MAPbBr₃的热膨胀系数约为10⁻⁵ /K，而传统半导体如硅的热膨胀系数约为2.5×10⁻⁵ /K。这种较低的热膨胀系数有助于减少热应力对器件性能的影响，从而提高器件的稳定性和寿命。
钙钛矿半导体凭借其独特的晶体结构、优异的电学和光学性能以及良好的缺陷容忍性，在光电子器件领域展现出巨大的应用潜力。随着研究的深入和技术的进步，钙钛矿半导体有望在未来实现更广泛的应用，推动光电子技术的发展。
