什么是标准电极电势？

说明：标准电极电势1.23 V是析氧反应（OER）的热力学平衡值，源于水分解的吉布斯自由能变（ΔG°=237.2 kJ/mol），该值在标准条件（298 K, pH=0）下统一适用于酸/碱体系，但实际反应因多步质子–电子转移能垒需克服显著过电位（η）。

在应用中，1.23 V是评估催化剂活性（如η、Tafel斜率）的核心基准，指导电解槽设计与能量效率优化，同时需根据pH、温度及氧气分压进行能斯特修正。

标准电极电势的定义

标准电极电势（E^∘）是指在标准条件（298 K、1 bar气体压力、1 mol/L溶液浓度）下，以标准氢电极（SHE，电势定义为0 V）为参考基准测得的半反应还原电势。对于析氧反应（OER），其标准电势1.23 V的推导源于热力学数据：

反应吉布斯自由能变（ΔG°）：

水分解反应的总自由能变为ΔG°=237.2 kJ/mol（2H₂O→2H₂+O₂）。

OER半反应（酸性条件）：

根据公式E^∘=-ΔG^∘/(nF)（n为转移电子数，F为法拉第常数），计算得：

与pH无关的特性：

在碱性条件下，OER反应式为4OH^–→O₂+2H₂O+4e^–，但通过可逆氢电极（RHE）标度换算后，平衡电位仍为1.23 V。这是因为RHE已包含pH修正，使得不同pH下的热力学驱动力统一。

1.23V的实验测定与验证

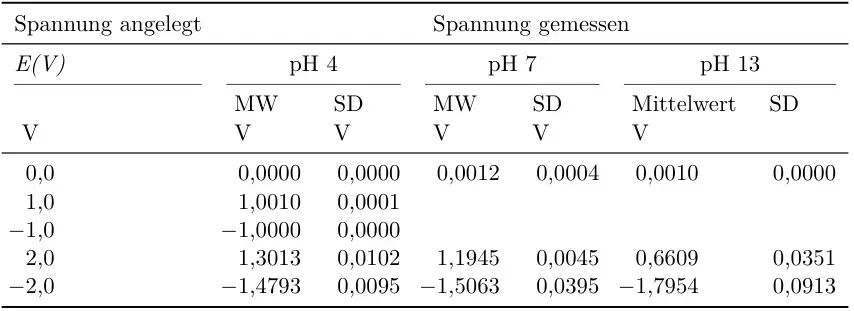

电化学测量方法：

通过Debye-Hückel理论和不同离子强度下的电势插值法，测得OER标准电势为1.229 V vs. SHE；方式二：使用红氧电池（redox cell）结合金电极或汞电极，在标准条件下直接验证该值。

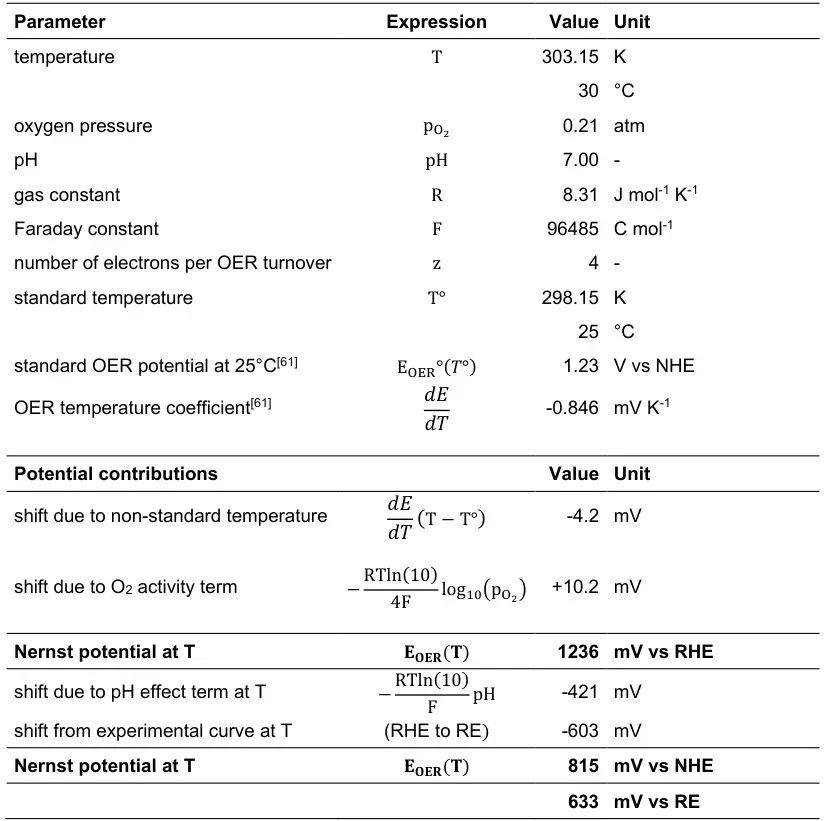

pH与温度的影响：

pH效应：根据能斯特方程什么是标准电极电势？

，在pH=7时电势降至0.814 V vs. NHE（或0.607 V vs. Ag/AgCl）。

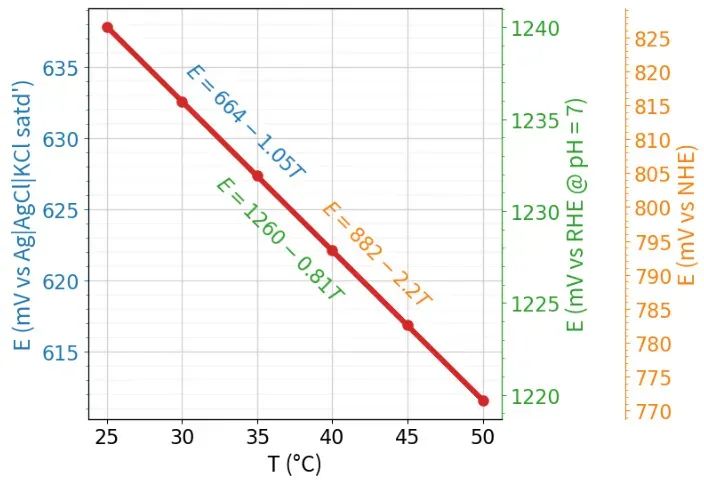

温度效应：温度系数为-0.846 mV/K（298 K基准）。例如：303 K时电势降至1.226 V。

高温电解槽（>60°C）需重新计算实际平衡电位。

OER反应机理与动力学挑战

尽管热力学平衡电位为1.23 V，实际反应需克服多步能垒，导致显著过电位（η）：

反应路径（以酸性条件为例）：

步骤1：H₂O+*→OH*+H⁺+e^–

步骤2：OH*→O*+H⁺+e^–

步骤3：O*+H₂O→OOH*+H⁺+e^–

步骤4：OOH*→O₂+H⁺+e^–+*

其中O*→OOH*步骤的吉布斯自由能变最高（~3.2 eV），成为速率决定步骤。

理论最小过电位：

理想催化剂应使各步骤能垒相等（即ΔG₁=ΔG₂=ΔG₃=ΔG₄=1.23 eV），但实际催化剂因吸附能差异需额外过电位（>0.3 V）。

1.23V在电催化体系中的应用意义

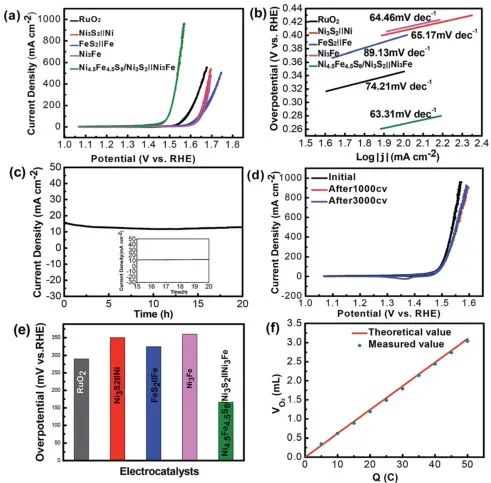

催化剂活性评估基准：

过电位（η）定义为η=E实际-1.23V（vs. RHE）。例如：商用IrO₂在10 mA/cm²时η≈300 mV；高效催化剂如NiFeOₓ可达η；Tafel斜率用于分析反应动力学机制。

电解槽设计依据：

理论最小电解电压为1.23 V（OER + HER），实际需1.8–2.2 V，能量效率由η决定。高温电解（如65°C）可优化反应速率，但需平衡材料稳定性。

参考电极选择：

碱性体系常用Hg/HgO，酸性体系用Ag/AgCl，但数据需统一换算至RHE标度以保持可比性。

理想催化剂设计：需平衡中间体吸附能（如OH与OOH的ΔG差值≤0.2 eV），以逼近理论过电位极限0.37 V。

非热力学机制：晶格氧氧化机制（LOM）可能绕过传统吸附步骤，但伴随催化剂结构降解。

同位素效应：在D₂O中OER电势升至1.262 V vs. RDE，揭示质子转移对动力学的关键影响。

综上，1.23 V是OER反应的热力学基石，其精确性源于严格的标准条件定义和吉布斯自由能计算。实际应用中需结合动力学修正与环境参数调整，以指导高效电催化剂与电解系统的开发。

声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
