C3N4催化CO2RR性能

C3N4(石墨相碳氮化物)作为一种非金属材料,近年来在催化领域展现出巨大的潜力,尤其是在二氧化碳还原反应(CO2RR)中。C3N4具有独特的半导体性质和丰富的氮原子结构,使其能够作为有效的电子传输介质和催化活性位点。通过与金属或非金属元素的结合,C3N4的催化性能得到了显著提升。以下将从C3N4的基本结构、合成方法、催化机制以及其在CO2RR中的应用等方面进行详细分析。

C3N4的基本结构与合成方法

C3N4是一种由碳和氮原子组成的聚合物,其结构可以通过不同的前驱体(如尿素、三聚氰胺、二氰二胺等)和反应条件(如温度、时间、溶剂等)来调控。根据反应条件的不同,C3N4可以形成不同的结构,如Melem(三嗪环结构)、g-C3N4(石墨相结构)和h-C3N4(氮化碳结构)。其中,g-C3N4因其良好的半导体性能和可调的电子结构,成为CO2RR研究的热点。

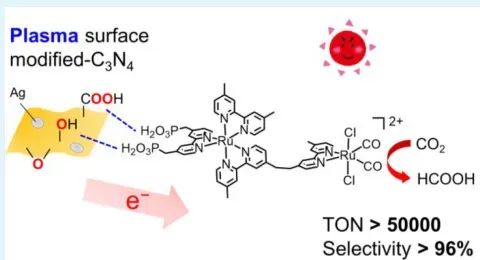

C3N4的合成方法主要包括热聚合法、水热法、溶剂热法和等离子体处理法等。例如,通过热聚合法,可以在500–600°C的高温下将三聚氰胺转化为g-C3N4,其结构具有二维层状特征,具有较大的比表面积和良好的电子传输能力。此外,通过等离子体处理可以进一步优化C3N4的表面性质,提高其在CO2RR中的催化活性。
C3N4催化CO2RR性能

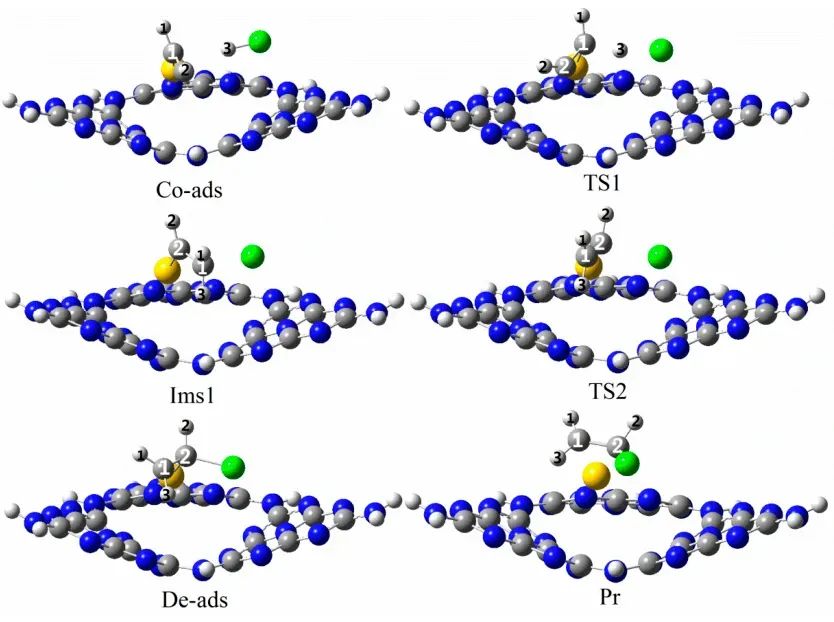

C3N4在CO2RR中的催化机制

C3N4在CO2RR中的催化机制主要涉及以下几个方面:
电子传输与光催化:C3N4作为一种半导体材料,具有良好的光吸收能力和电子传输能力。在可见光或紫外光的照射下,C3N4可以吸收光子并激发电子,从而促进CO2的活化和还原。例如,文献中提到的RuC3N4复合催化剂在可见光下表现出优异的CO2还原活性,其量子产率高达5.7%。
金属-载体相互作用:C3N4可以作为金属催化剂的载体,通过金属-载体相互作用增强其催化性能。例如,Au/C3N4复合催化剂在CO2RR中表现出优异的CO选择性,其活性位点为Au-N3-C3N4,具有较低的电子结构能级,有利于CO2的结合和活化。此外,研究表明,C3N4支持的金属纳米颗粒(如Au、Ag、Cu等)在CO2RR中表现出更高的催化活性,这主要归因于C3N4对金属表面的电子调控作用。
单原子催化:近年来,单原子催化剂(SACs)在CO2RR中表现出优异的性能。例如,文献中提到的Co-N5单原子催化剂在CO2RR中表现出90%以上的CO选择性,并且具有良好的稳定性和高电流密度。此外,Mn-N3单原子催化剂在CO2RR中也表现出优异的性能,其CO选择性可达98.8%,且在较低过电位下即可实现高电流密度。
界面催化:C3N4与金属或非金属材料的界面结构在CO2RR中也起着重要作用。例如,Cu-C3N4复合催化剂在CO2RR中表现出比纯Cu更高的催化活性,这主要归因于C3N4对Cu表面的电子调控作用,从而降低了CO2还原的能垒。此外,研究表明,C3N4/Cu(111)界面在CO2RR中表现出优异的CH3OH生成能力,其过电位仅为0.38V。
C3N4催化CO2RR性能

C3N4在CO2RR中的应用

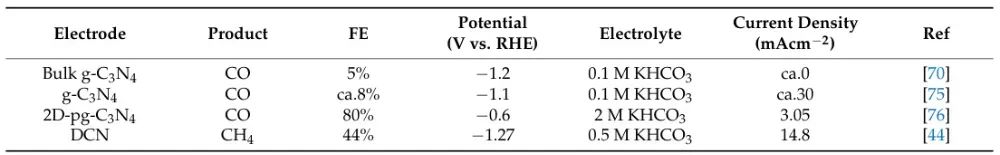

1. 纯C3N4催化剂
纯C3N4在CO2RR中表现出一定的催化活性,但其选择性和效率相对较低。例如,文献中提到的块状g-C3N4催化剂在0.1M KHCO3电解质中,CO的法拉第效率(FE)仅为5%。然而,通过优化C3N4的结构和表面性质,可以显著提高其催化性能。例如,超薄极化g-C3N4层(2D-pg-C3N4)在CO2RR中表现出更高的CO选择性和电流密度,其FE可达91%,CO2转化为CO的效率为80%。
C3N4催化CO2RR性能

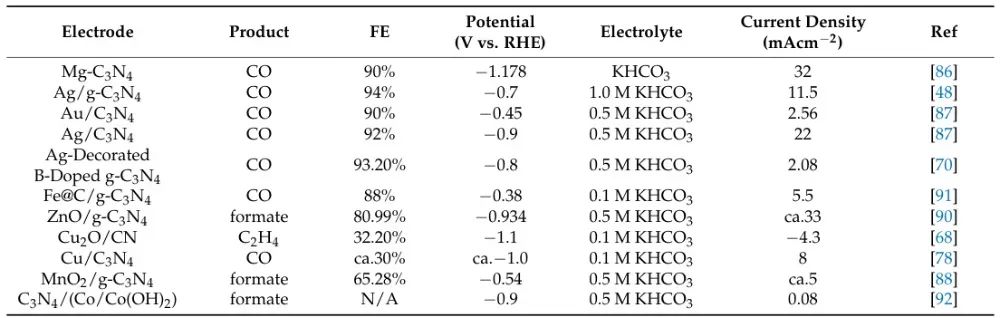

2. 金属掺杂C3N4催化剂
金属掺杂C3N4催化剂在CO2RR中表现出优异的性能。例如,文献中提到的Mn-C3N4/CNT催化剂在CO2RR中表现出98.8%的CO选择性,且在-0.5Vvs.RHE时,电流密度可达14mA cm⁻²。此外,Ag/g-C3N4、Au/C3N4等催化剂在CO2RR中也表现出优异的性能,其CO选择性可达90%以上。
C3N4催化CO2RR性能
3. 非金属掺杂C3N4催化剂
非金属掺杂C3N4催化剂在CO2RR中也表现出良好的性能。例如,文献中提到的S-C3N4和C3N4/CNT催化剂在CO2RR中表现出较高的CO选择性,其FE分别为60%和80%。此外,通过引入氮、硫等非金属元素,可以进一步优化C3N4的电子结构,提高其催化活性。
4. 三元复合催化剂
三元复合催化剂在CO2RR中表现出优异的性能。例如,文献中提到的Co3O4-CDots-C3N4三元催化剂在CO2RR中表现出优异的CO和H2生成能力,其CO选择性可达90%以上。此外,Mn-C3N4/CNT催化剂在CO2RR中表现出98.8%的CO选择性,且在较低过电位下即可实现高电流密度。

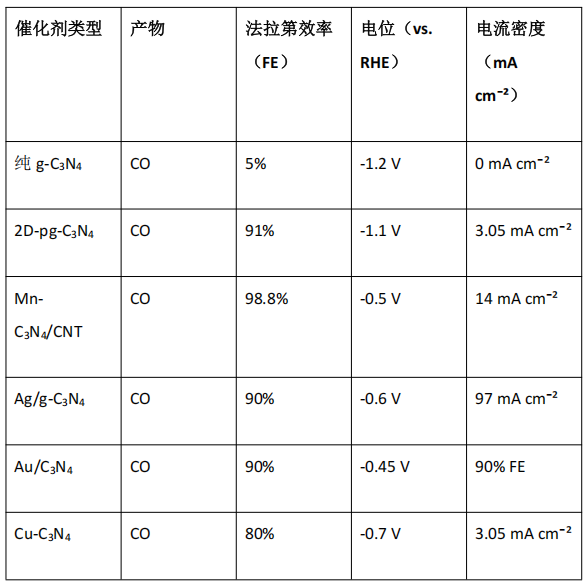

C3N4在CO2RR中的性能比较

C3N4催化CO2RR性能

C3N4在CO2RR中的挑战与未来发展方向

尽管C3N4在CO2RR中表现出优异的性能,但仍面临一些挑战。首先,C3N4的催化活性和选择性仍需进一步提高,尤其是在高电流密度和长时间运行下的稳定性。其次,C3N4的合成方法和成本控制也是制约其大规模应用的重要因素。此外,C3N4的电子结构和催化机制仍需深入研究,以实现更高效的CO2还原。
未来的研究方向包括:1)开发新型C3N4基催化剂,如单原子催化剂、界面催化剂等;2)优化C3N4的合成方法,提高其催化性能和稳定性;3)探索C3N4在其他CO2还原反应中的应用,如生成甲醇、甲酸等高附加值产物;4)结合光催化和电催化技术,提高CO2还原的效率和经济性。

结论

C3N4作为一种非金属材料,在CO2RR中展现出巨大的潜力。通过与金属或非金属元素的结合,C3N4的催化性能得到了显著提升。纯C3N4、金属掺杂C3N4、非金属掺杂C3N4以及三元复合催化剂在CO2RR中均表现出优异的性能。未来的研究应进一步优化C3N4的结构和性能,探索其在CO2RR中的新应用,为实现碳中和目标提供技术支持。

声明:如需转载请注明出处(华算科技旗下资讯学习网站-学术资讯),并附有原文链接,谢谢!
(0)
上一篇 15小时前
下一篇 2023年10月10日 下午7:30

相关推荐
