点缺陷如空位、间隙原子和置换原子对材料的电子结构和催化活性具有显著影响；线缺陷（位错）是材料塑性变形的关键；面缺陷如晶界和孪晶界能影响材料的强度与功能界面；体缺陷则涵盖孔洞、夹杂物等宏观结构异常，可用于功能化设计。
文中结合具体研究案例，强调缺陷在材料性能调控、催化反应与结构设计中的核心作用，展示了缺陷工程在材料科学中的重要意义。
点缺陷是晶格结构中仅在单个原子位置或极小范围内出现的局域不完整现象，包括空位、间隙原子、自间隙原子、置换原子，以及在离子晶体中常见的弗伦克尔（Frenkel）和肖特基（Schottky）缺陷。
空位指正常应有原子缺失导致的晶格空位，几乎所有晶体在非零温度下都含有这种热激活的点缺陷；间隙原子是原子占据非晶格点造成局部晶格畸变，自间隙则为同种原子嵌入间隙位置；置换原子则指不同种元素替代正常晶格位置，并能显著改变电子性质和晶格应力。
这些缺陷数量虽小，但对材料的扩散特性、电导率、光学吸收乃至机械强度有深远影响，其浓度随温度变化通常符合Arrhenius行为。
在实际应用中，点缺陷在调节材料性能方面扮演重要角色。通过控制掺杂实现半导体中载流子浓度和类型转换是典型利用；在钢铁中，间隙的碳、氮原子可强化基体；某些晶体中的F色心会引起光吸收或发光特性，使其具备激光和探测器应用潜力；此外，点缺陷还能加速或调控扩散过程，在催化和材料合成中拥有关键作用。
比如Wang等人（2021）在《Chemistry of Materials》中通过研究La0.6Sr0.4FeO3薄膜，系统揭示了点缺陷对外延氧化物纳米粒子析出过程的深刻影响。作者通过拉伸应变调控母体氧化物中的点缺陷（如氧空位和肖特基缺陷）的形成能及丰度，进而实现了析出颗粒的数量和尺寸的精准调控。
实验证明，表面氧空位对金属纳米颗粒的析出起到优先成核作用，氧空位对的浓度与析出颗粒的密度高度相关。更高密度的点缺陷，特别是在拉伸应变作用下，可以促进更多、更小的金属颗粒在表面形成，并提升催化活性与热稳定性。
这项工作揭示了点缺陷工程在能量与催化材料设计中的关键作用，强调通过调控点缺陷类型和浓度，可以实现对纳米结构及性能的深度调控，从而赋予材料独特的功能性和应用潜力。
DOI: 10.1021/acs.chemmater.1c00821

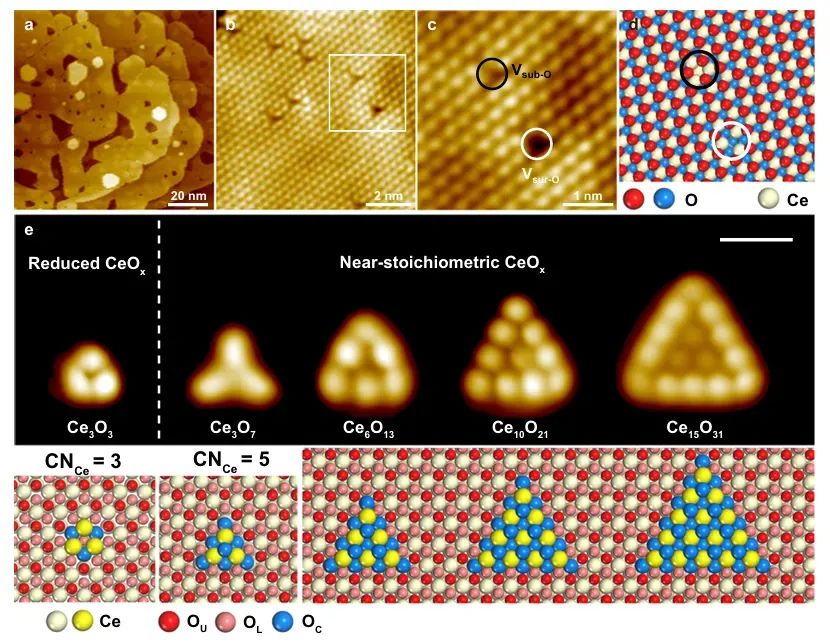

另一项由Shao等人（2024）发表在《Nature Communications》的研究则进一步探讨了CeO2中点缺陷的动态调控及其对CO活化和加氢反应的影响。该研究利用扫描隧道显微镜、同步辐射XPS和DFT理论计算，明确证实了CeO2表面及亚表面氧空位的精细结构及其对催化活性的决定作用。
不同配位数的Ce位点展现出可调控的催化行为，尤其在低价Ce簇团（如Ce3O3）中，点缺陷促进了CO的强吸附和高效解离，而近化学计量CeOx簇团则有利于弱吸附和碳酸盐形成。
作者还提出通过对粉体和模型系统的结合研究，可以建立点缺陷与催化活性的定量关系，为实际工业催化剂的精准设计提供了理论依据。
该文突出强调了点缺陷的动态行为及其与催化性能之间的结构—性能关联，对金属氧化物催化剂的开发具有指导意义。
DOI: 10.1038/s41467-024-53948-1
1维线缺陷（Line Defects / Dislocations）
线缺陷也称位错，是沿晶体中一维方向延伸的错排结构。按其形态分类，可分为刃型位错（extra half-plane of atoms）和螺型位错（原子层呈螺旋排列），常见还有混合型位错。
位错线附近围绕螺伯向量（Burgers vector）产生复杂应力场，赋予宏观材料易塑变形能力。正是由于位错的存在，从原子层滑动逐步演化形成的，金属材料可在远低于理论强度的应力下实现塑性变形。
在性能调控方面，位错发挥双重作用。一方面，位错是塑性变形的主要载体，使材料在受力时能通过滑移机制实现形变；另一方面，位错间交互作用形成障碍，可显著增强强度（即位错强化）。
此外，在某些材料系统中，少量的位错可DR发裂纹传播而起到“自愈”效果，其存在还能实现通过变形加工、热处理等方式调控显微结构。总之，线缺陷是工程材料塑性、强度和韧性平衡的核心，也是在金属加工与微结构设计中不可或缺的调控对象。

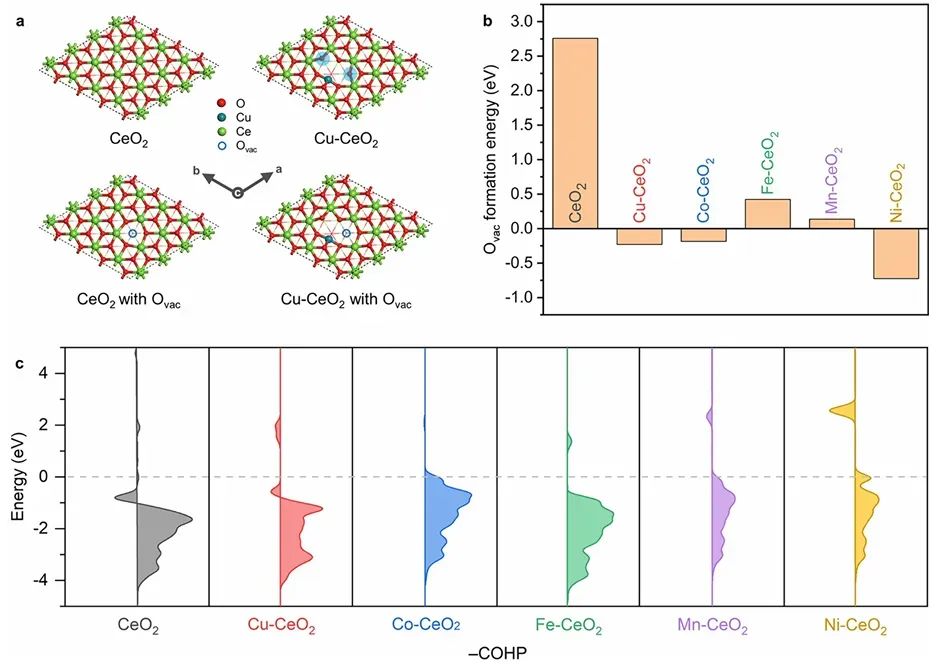

例如Sun等人（2022）发表在《ACS Central Science》的研究，以高熵氧化物策略对CeO2纳米晶中的线缺陷和氧缺陷进行了系统调控。文章指出，引入多种过渡金属元素可极大丰富CeO2的结构和功能，通过高熵设计提高了过渡金属掺杂的极限及氧缺陷的生成，有效促进了表面氧空位的形成。
线缺陷、界面和堆垛错层等一维或二维扩展缺陷区域成为氧缺陷富集与反应物活化的重要“通道”，并提升了低温CO氧化等多种催化反应的活性与稳定性。高熵氧化物体系表现出更强的热稳定性和金属自再生能力，打破了传统CeO2固溶体的掺杂极限。
该文不仅展示了通过缺陷工程提升催化性能的新范式，也为原子级复杂氧化物的精准调控和功能拓展提供了重要案例。
通过高分辨电子显微镜、同步辐射与理论模拟的结合，系统揭示了结构—缺陷—性能之间的因果关系，为复杂金属氧化物中线缺陷及其协同缺陷的应用开发提供了理论和方法支撑。
DOI: 10.1021/acscentsci.2c00340
面缺陷是晶格连续性在二维平面上的中断，主要包括晶界、孪晶界、堆垛层错以及相界面等。
晶界是晶粒之间的界面，两个晶粒晶格方向不同，界面处常聚集应力与杂质，导致热、电、机械性能的明显变化；孪晶界则是晶格沿镜面对称的“孪生”关系；堆垛层错则是原子层堆积顺序出现局部偏差。
这些面缺陷代表大面积晶格畸变，能量和扩散行为远高于点或线缺陷，对晶体宏观行为具有决定性影响。
面缺陷在材料结构设计中具有重要功能，比如晶粒细化（Hall–Petch效应）是提高强度的一大策略，而晶界、孪晶界也能有效阻碍裂纹与位错扩展，从而提升韧性与疲劳寿命。
与此同时，这些界面是杂质侵入或相变析出优先区域，可用于界面功能化设计，如催化、电子器件界面调控等。堆垛层错常见于FCC金属及半导体薄膜，它们影响塑性机制和电学性能，在微纳结构设计中扮演要角。

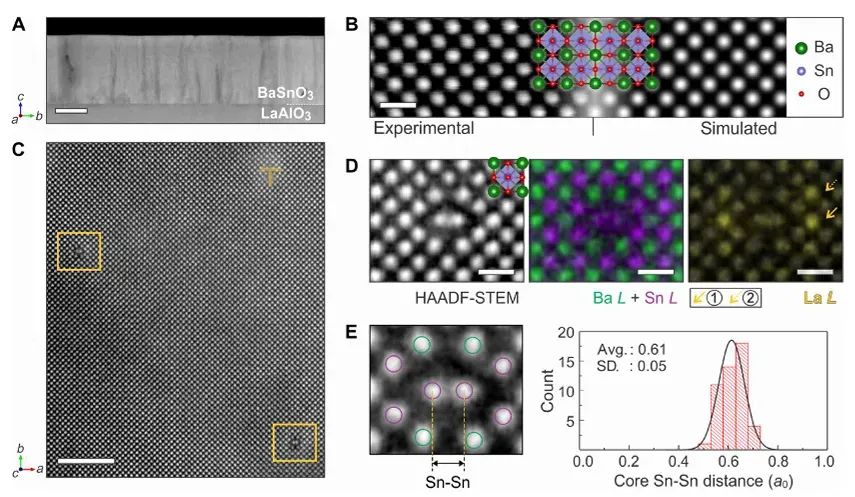

例如Yun等人（2021）发表于《Science Advances》的研究，以钙钛矿型BaSnO3透明薄膜为例，首次在原子尺度上发现并证实了具有金属性质的线缺陷。
这些缺陷沿膜的生长方向形成，核心由Sn和O原子组成，并在掺杂La元素后，La原子优先富集在缺陷周围特定Ba位。借助原子分辨STEM和EDX/EELS谱学，结合第一性原理计算，研究者确认缺陷区出现Fermi能级穿越的新型电子带结构，使该线缺陷带有金属性质，能够作为电子“汇”，吸引更多负电荷。
此类面/线扩展缺陷在不破坏材料主晶格结构的前提下，实现了电学和化学性质的精细调控，为透明高迁移率材料的设计和功能化提供了新思路。这项工作不仅揭示了复杂钙钛矿结构中非传统面/线缺陷的存在与功能，也突显了先进表征和理论模拟在新型材料缺陷物理研究中的重要作用。
DOI:10.1126/sciadv.abd4449
3维体缺陷（Volume / Bulk Defects）
体缺陷是扩展至三维空间的宏观结构异常，包括孔洞、气孔、夹杂物、沉淀析出相、微裂纹等。这类缺陷通常尺寸较大，分布不均，会导致材料内部应力集中、断裂源形成，严重时成为材料失效的主要原因。但如果能够合理设计体缺陷结构，也能获得性能优势——例如金属基复合材料通过控制纳米/微米级夹杂物实现强化，孔隙结构则广泛用于过滤、催化、吸能和隔热等应用。
在某些特定功能材料中，体缺陷被刻意制造以提升性能。例如泡沫镍、陶瓷多孔材料用于气体分离；金属泡沫作为轻质吸能结构；磁性复合体系中纳米夹杂物可显著改善磁滞特性。
此外，通过热处理、添加剂设计控制析出相尺寸与分布，是传统合金热处理增强策略的核心，如Al-Cu系析出强化。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
