在理论计算领域，元素掺杂作为调控材料性能的重要手段，其形式多样，根据掺杂位置的不同，主要可分为替位掺杂、间隙掺杂、表面吸附掺杂、空位辅助掺杂和复合掺杂等类型。
深入研究这些不同的掺杂形式，对于理解材料的结构与性能关系具有重要意义。

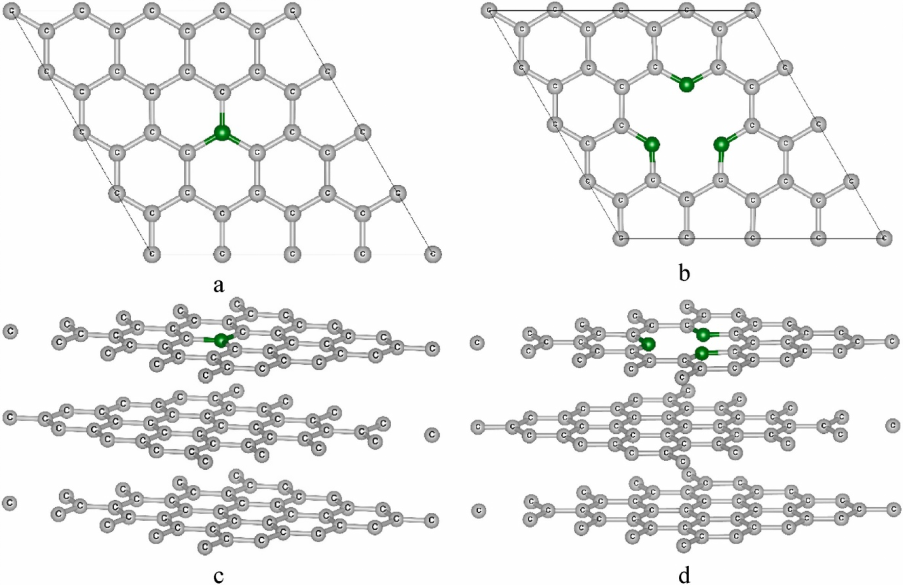

替位掺杂
替位掺杂是一种常见的原子级掺杂策略，其核心在于掺杂原子直接取代基质晶体中原有的原子位置。
这种掺杂方式的实现高度依赖于掺杂原子与被取代原子之间的物理化学性质的匹配性，尤其是离子半径和电荷数的兼容性。
当掺杂原子的离子半径与被取代原子相近时，晶格畸变较小，体系的能量状态更为稳定，从而更容易形成均匀的替位掺杂结构。
例如，在半导体材料中，硅（Si）晶体中的部分硅原子可以被磷（P）或硼（B）原子替位掺杂，从而分别形成n型或p型半导体。
磷原子比硅原子多一个价电子，而硼原子少一个价电子，这种电荷差异会显著改变材料的载流子浓度和导电性能。此外，替位掺杂的稳定性还受到晶体场效应和局部电子结构的影响。
如果掺杂原子的电荷数与基质原子差异较大，可能会引入额外的库仑相互作用，导致晶格局部极化或缺陷态的形成。因此，在实际应用中，选择合适的掺杂元素并优化掺杂浓度是调控材料性能的关键。
替位掺杂不仅广泛应用于半导体行业，还在磁性材料、光学材料和催化材料等领域发挥着重要作用，为材料的功能化设计提供了重要手段。

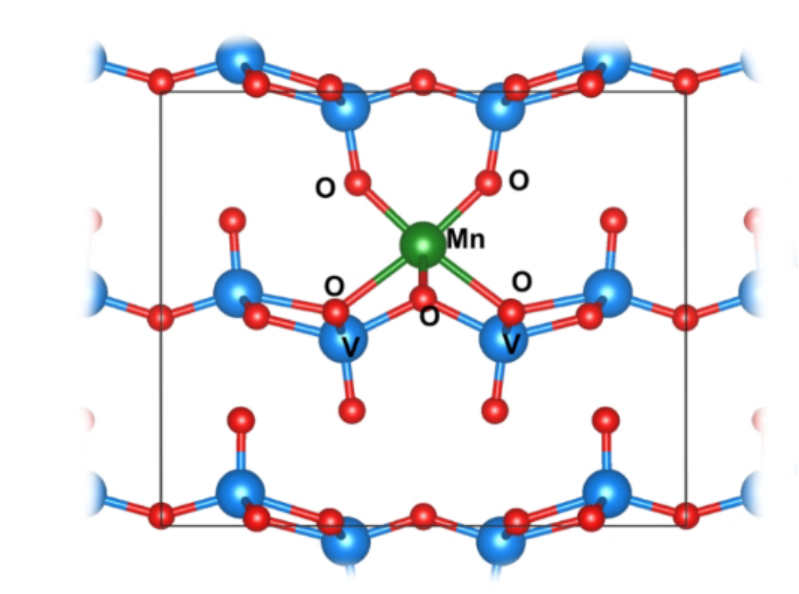

间隙掺杂
间隙掺杂是指掺杂原子嵌入基质晶格的间隙位置，而非取代原有原子。由于晶格间隙通常空间有限，能够实现间隙掺杂的原子一般具有较小的原子半径，如氢（H）、锂（Li）、碳（C）、氮（N）等轻元素。
这些原子填入间隙后，会引起局部晶格的膨胀，甚至可能改变晶体的对称性和力学性能。例如，在金属材料中，碳原子的间隙掺杂可以显著提高钢的硬度和强度，形成马氏体等强化相。
在电池材料中，锂离子的间隙嵌入和脱出是锂离子电池充放电过程的核心机制。间隙掺杂对材料的电子结构也有重要影响：掺杂原子可能提供额外的电子或空穴，或者与周围原子形成新的化学键，从而改变能带结构和导电特性。
然而，间隙掺杂也可能引入不利因素，如晶格应力集中或扩散障碍，影响材料的循环稳定性和寿命。因此，研究间隙原子的占位偏好、扩散动力学及其与基质原子的相互作用，对于优化间隙掺杂材料的性能至关重要。
近年来，高熵合金和二维材料中的间隙掺杂研究成为热点，为新型功能材料的设计开辟了新途径。

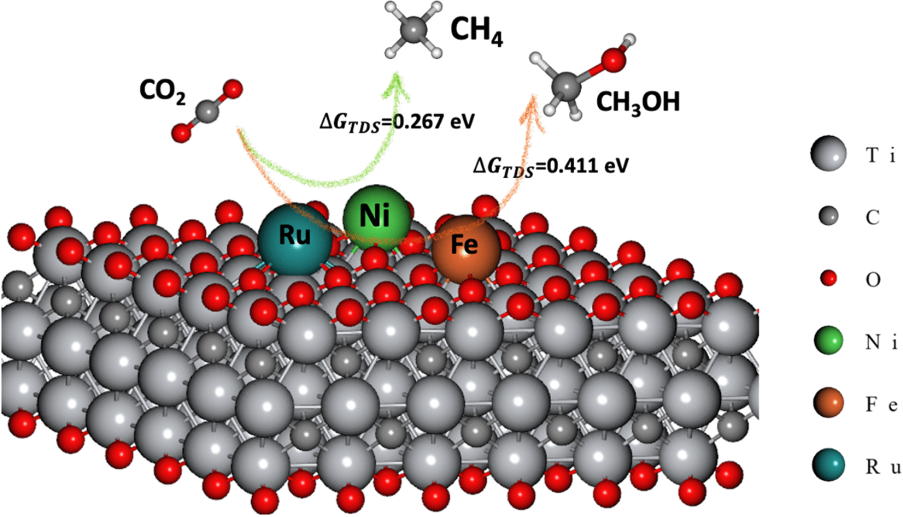

表面吸附掺杂
表面吸附掺杂是一种通过外来原子或分子在材料表面选择性吸附来实现性能调控的方法。由于材料表面存在未饱和的化学键和高表面能，其吸附活性通常远高于体相。表面吸附掺杂可以显著改变材料的表面电子态、催化活性和界面特性。
表面吸附掺杂的优势在于其非破坏性和可逆性，通过物理或化学手段（如加热、光照）可以去除吸附物种，恢复材料的原始状态。
此外，表面吸附掺杂还可以与其他掺杂方式结合，例如在替位掺杂的半导体表面吸附特定分子，可以进一步调节其表面费米能级，优化光电器件的性能。然而，表面吸附物种的稳定性和均匀分布是技术难点，需要精确控制吸附条件和表面修饰策略。
近年来，原位表征技术和理论计算的发展为表面吸附掺杂的机理研究和应用提供了有力支持。

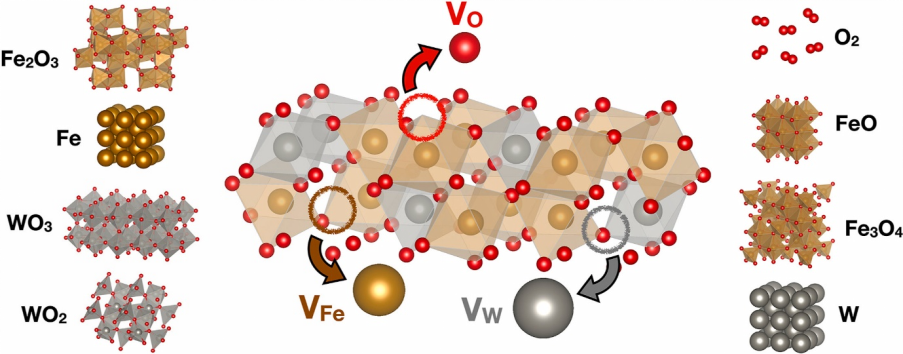

空位辅助掺杂
空位辅助掺杂是一种利用晶体中固有或人为引入的空位缺陷来促进掺杂原子进入晶格的策略。
空位的存在可以降低掺杂原子迁移的能垒，并提供更多的掺杂位点。例如，在氧化物材料（如二氧化钛、氧化锌）中，氧空位是常见的点缺陷，它们可以作为电子陷阱或吸附位点，辅助金属离子（如铁、铜）的掺杂。
空位辅助掺杂不仅能够提高掺杂效率，还可能通过空位与掺杂原子的协同作用产生新的功能特性，如室温铁磁性或可见光催化活性。
此外，空位的浓度和分布对掺杂效果具有决定性影响：过高的空位浓度可能导致晶格过度无序，而空位的聚集可能形成扩展缺陷（如位错或晶界），影响材料的机械性能和稳定性。因此，通过退火、辐照或化学还原等方法精确调控空位浓度是实现高效空位辅助掺杂的关键。
这一掺杂方式在能源材料（如固态电解质、光电催化剂）和自旋电子学器件中显示出广阔的应用前景。

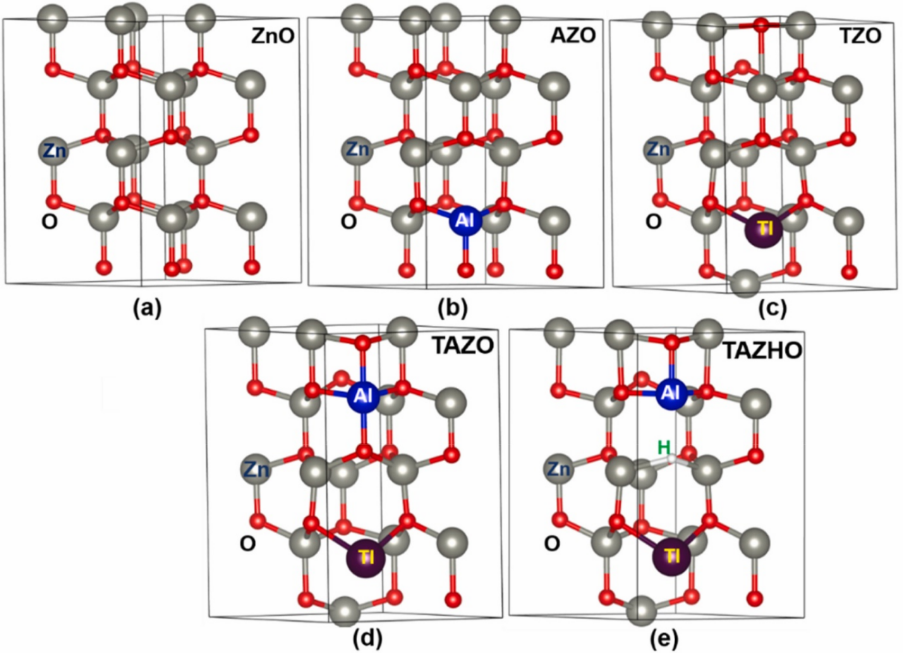

复合掺杂
复合掺杂是指将两种或多种掺杂方式（如替位掺杂、间隙掺杂、空位辅助掺杂等）结合使用，以实现对材料性能的多维度调控。
这种策略能够发挥不同掺杂机制的协同效应，克服单一掺杂的局限性。复合掺杂的设计需要综合考虑各掺杂元素的相互作用、占位偏好以及浓度配比，以避免不利的竞争效应。
先进的表征技术（如原子分辨透射电镜、同步辐射X射线吸收谱）和第一性原理计算为复合掺杂的机理研究提供了重要工具。未来，随着人工智能和高通量计算的发展，复合掺杂的设计将更加精准化和高效化，为新一代功能材料的开发提供强大支撑。
