硫化氢（H₂S）的脱除与资源化是能源化工领域的核心环保课题。其中，直接选择性催化氧化技术能将剧毒的H₂S一步转化为有价值的单质硫，具有流程短、理论上硫回收完全的优势，已成为克劳斯尾气处理的主流技术之一。技术的核心在于催化剂，其性能直接决定了反应效率、选择性与经济性。
目前，高效催化剂主要分为碳基与金属氧化物基两大体系，它们在不同的工艺场景下各司其职，形成互补。
一、碳基催化剂：低温下的“吸附-催化”双功能卫士
碳基催化剂（如活性炭、碳纳米管、碳纳米纤维）凭借其极高的比表面积、可调的孔隙与表面化学性质，在低温、低浓度H₂S的净化中扮演关键角色。它们主要应用于温度低于硫露点的不连续工艺，即在反应中同步吸附生成的液态硫，饱和后需定期再生。
核心机理与水的关键作用：碳催化并非单纯的气-固相反应，而是一个涉及气-液-固三相的独特过程。适量的水蒸气在碳表面形成吸附水膜，H₂S溶解其中并解离为高活性的HS⁻离子，而氧气则在碳表面被活化。两者在水膜界面反应生成硫单质。这一机理决定了水是反应的必需促进剂，而非毒物。
性能强化的三大改性策略：
碱性修饰：通过浸渍Na₂CO₃、NaOH或KOH等，大幅提升碳表面pH值，强力促进H₂S解离为HS⁻，从而显著提高硫吸附容量。例如，经Na₂CO₃改性的活性炭，在室温高湿条件下，硫容量可比未改性碳提升数倍。

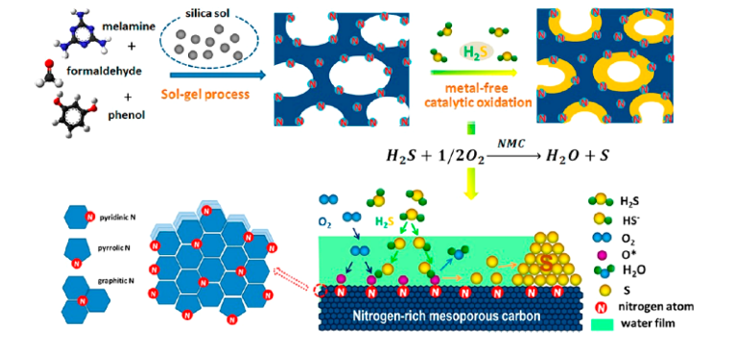

杂原子掺杂：引入氮、磷等杂原子，能改变碳材料的电子结构。尤其是氮掺杂（形成吡啶氮、石墨氮等），能增强材料对氧的吸附活化能力，同时提高表面碱性，协同促进反应。某些氮掺杂介孔碳材料展示了超高的硫容。
金属氧化物负载：负载Mn、Cu、Fe等金属氧化物，旨在提升催化剂在稍高温度下的活性，并抑制副产物COS的生成，拓宽其操作窗口。
纳米碳材料的特殊优势：
碳纳米管：其规整的中空管腔产生“限域效应”，可将活性中心（如Ni₂S）限制在管内，反应生成的硫则通过水膜“输运”至管外存储，实现了反应与存储的空间分离，兼具高活性和高容量。
碳纳米纤维：具有发达的非结构介孔，为硫存储提供了丰富空间。其高热导率和化学惰性有利于高温下的稳定运行。
二、金属氧化物催化剂：高温连续运行的工业主力
金属氧化物基催化剂是处理高浓度H₂S、实现连续化生产的工业基石。它们通常在180°C以上运行，保证硫以气相形式离开反应器，避免床层堵塞。此类催化剂活性高，但对原料气中H₂S/O₂比例及水含量较为敏感。
铁基体系：从高活性到高选择性的改性之路
纯氧化铁虽活性高，但易将H₂S过度氧化为SO₂。通过掺杂第二组分构建复合氧化物是提升其选择性的关键：
铈、锑、锡的掺杂：这些元素能优化催化剂的氧化还原特性，调节晶格氧的反应活性。例如，Fe-Sb-O、Fe-Ce-O等复合氧化物可在较宽的温度范围内实现接近100%的硫收率，其机理常涉及不同氧化物相之间活性氧物种的“远程控制”与迁移。
失活挑战：主要源于活性相在长期运行中被深度硫化形成如FeS₂等惰性物种，或被硫酸盐化。
钒基体系：一个丰富可调的催化剂家族
钒氧化物本身具有良好的活性和选择性，通过与其它元素复合，性能可被精细调控：
多元复合氧化物：与Bi、Mo、Ti及稀土元素（Ce、La等）形成化合物，如BiVO₄、LaVO₄等，能稳定特定价态的钒并优化氧的流动性，从而在200-250°C的中温区实现极高的选择性。
碱金属促进效应：添加少量Na、K等，能改变钒的分散状态与存在形式（如生成Na₀.₃₃V₂O₅），促进形成高活性的V⁵⁺-O-V⁴⁺离子对，并有效抑制SO₂的生成。
前沿方向：层状材料衍生催化剂：由层状双氢氧化物（LDH）前驱体制备的MgAlVO等催化剂，结合了LDH材料结构可调、活性中心高分散及表面碱性的优点，能在相对更低的温度下实现高效催化，为节能降耗提供了新思路。
载体与结构化：构筑高性能催化剂的基石
将活性组分负载于合适载体上，是实现高分散、高热稳定性及良好机械强度的关键。
常规氧化物载体：Al₂O₃、SiO₂、TiO₂是最常见的载体。早期工业催化剂Fe₂O₃-Cr₂O₃/Al₂O₃（含毒性铬）因其良好的抗水性而被广泛应用。TiO₂载体与V₂O₅间的强相互作用能促进氧化还原循环，提升稳定性。
结构化与新型载体：将催化剂涂覆在SiC泡沫、蜂窝堇青石等结构化载体上，可大幅降低系统压降，适用于高空速条件。介孔分子筛（如SBA-15）则能提供均一的孔道和超高比表面积，用于稳定高分散的孤立金属活性中心。
粘土基催化剂：绿色、可设计的新兴力量
柱撑粘土（PILC）是通过大尺寸无机阳离子“撑开”粘土层间形成的一类多孔材料。
核心优势：原料丰富、环境友好。通过选择不同的柱撑剂（如铝、钛、锆的羟基金属阳离子），可像“搭建积木”一样精确调控其孔道尺寸、酸性及热稳定性。
卓越性能：负载钒、铁等活性组分后，此类催化剂常表现出优异的低温活性和抗水性。例如，V₂O₅负载于TiO₂柱撑粘土，在含水的反应气氛中仍能保持高活性和近100%的硫选择性。
理解催化剂如何工作以及为何失效，是持续改进性能的根本。
一、碳基催化：水膜介导的离子反应路径
碳上的反应遵循一个独特的非均相路径：
物理吸附与溶解解离：H₂S分子首先物理吸附于碳表面，随后溶解在吸附水膜中，解离生成HS⁻和H⁺。
氧的活化：气相O₂在碳的活性位点上被化学吸附并活化成活性氧物种（如超氧自由基）。
界面氧化反应：水膜中的HS⁻扩散至碳表面，与活性氧物种反应，生成硫原子或低聚硫链，最终聚合成环状S₈分子。
产物存储与副反应：硫分子被捕获并存储于碳的孔隙中。若反应条件控制不当，部分硫或中间产物可能被过度氧化为硫酸。
失活主因：微孔被固态硫逐渐堵塞，导致反应物无法扩散至活性位点；或反应产生的酸性物质导致水膜pH持续下降，抑制了H₂S的解离步骤。
二、金属氧化物催化：经典的“Mars-van Krevelen”氧化还原循环
该机理将催化过程比喻为一场“接力赛”：
还原半反应（第一棒）：催化剂的晶格氧（Cat-O）直接进攻H₂S分子，将其氧化为硫和水，同时催化剂自身被还原（Cat）。
H₂S + Cat-O → S + H₂O + Cat
再氧化半反应（第二棒）：被还原的催化剂（Cat）与气相中的氧气反应，重新获取氧原子，恢复为氧化态（Cat-O），完成循环。
Cat + ½O₂ → Cat-O
催化循环的整体速率由较慢的步骤控制。理想的催化剂需要两个步骤快速匹配。
失活根源通常在于此循环被破坏：活性组分被不可逆地还原为金属硫化物；或与反应气氛中的SO₂等生成稳定的硫酸盐（如VOSO₄）而失去氧化还原能力；亦或是产物硫覆盖了活性位点。
第三篇章：工业实践——三大主流工艺图谱
基于不同的催化剂特性，发展出了各具特色的工业尾气处理工艺。
一、MODOP工艺：追求极致效率的“干燥”路线
工艺核心：采用高性能但对水极敏感的TiO₂基催化剂，因此必须在反应前对原料气进行深度脱水。
典型流程：克劳斯尾气 → 加氢单元（将所有硫化物转化为H₂S）→ 深度脱水单元（如甘醇吸收塔）→ 选择性催化氧化反应器 → 硫冷凝回收。
技术特点：硫回收率极高，但脱水工序能耗大，流程复杂，投资较高。
二、Super-Claus工艺：平衡抗水性与经济性的行业标杆
工艺核心：使用抗水性强的铁基催化剂，无需前置脱水，可直接处理含水饱和的克劳斯尾气，流程大为简化。
关键创新（Super-Claus 99）：调整前段克劳斯单元的操作模式，控制尾气中H₂S轻微过量、SO₂浓度极低。这样，后续选择性氧化反应器几乎只发生H₂S→S的主反应，从源头抑制了SO₂的生成，将总硫回收率提升至99%以上。
技术特点：流程简洁，操作灵活，抗原料波动性强，是目前应用最广泛的尾气处理技术之一。
三、Euro-Claus工艺：实现近零排放的“组合拳”
工艺核心：在Super-Claus工艺基础上，集成了一个低温催化还原段，专门处理逃逸的微量SO₂。
典型流程：在选择性氧化反应器前，增设一个装填有加氢/还原催化剂的反应床层，将尾气中残余的SO₂选择性地还原为H₂S和单质硫。新生成的H₂S再进入后续的氧化段转化为硫。
技术特点：实现了硫回收的最大化和尾气SO₂排放的最小化，环保性能最优，但系统也最为复杂。
未来展望：挑战与创新前沿
催化剂材料的融合创新：研发兼具碳材料高硫容特性和金属氧化物高选择性的新型复合催化剂，例如开发适用于高温连续工艺的、具有独特结构的杂原子掺杂碳材料，是突破现有技术瓶颈的重要方向。
反应机理的原子级洞察：借助原位光谱、环境电镜和理论计算等先进手段，在真实反应条件下实时观测活性位点的动态结构演变、中间产物的形成与转化，为精准设计催化剂提供科学依据。
复杂真实气氛下的稳定性：针对工业气源中常伴有的CO、CO₂、烃类等组分，开发能够高选择性转化H₂S，同时有效抑制COS、CS₂等副产物生成的“智能”催化剂，是走向更广泛应用的关键。
过程强化与系统集成：探索将催化氧化与膜分离、吸附浓缩或等离子体活化等过程耦合的新型工艺路线，旨在进一步降低能耗、提高效率，并适应更灵活多变的气源条件。
结语
H₂S选择性催化氧化是一个由材料科学、催化化学与化学工程深度交叉驱动的领域。从对水作用的深刻理解，到氧化还原循环机理的精准调控，再到为不同需求“量体裁衣”的工艺设计，无不体现了人类将有害废物转化为有价值产品的智慧。随着新催化材料与表征技术的不断涌现，更高效、更经济、更绿色的H₂S处理技术必将继续发展，为清洁能源与绿色化工保驾护航。
本转载仅出于分享优质测试干货，旨在传递更多观点，并不代表赞同其全部观点或证实其内容的真实性。文章中所包含的图片、音频、视频等素材的版权均归原作者所有。如有侵权请告知删除。
