一、引言：X射线相衬成像的价值与应用背景
X射线成像传统上依赖吸收衬度，但对于低原子序数、薄弱吸收体系（如碳基材料、生物软组织等），吸收对比非常有限。相位衬度成像（phase-contrast imaging, PCI）通过探测样品对相位的扰动而非仅仅吸收差异，能够显著提高低Z材料的可视化能力，使得对电极粘结剂、导电聚合物、生物样品和纳米结构的成像变得可行，这一点在同步辐射X射线成像的综述中有明确说明。
二、相衬成像的物理机制概述
X射线通过样品时既被吸收又发生相位延迟。相位延迟与电子密度及样品厚度有关，因此对弱吸收样品提供信息补充。常见的相衬机制包括：基于干涉的傅里叶相衬、基于传播的菲涅尔衍射（传播相衬）、基于准直与边界效应的边缘增强（边界相衬）以及相干衍射成像(CDI)所利用的散射相位信息。不同机制在成像装置、空间相干性与样品尺度上有不同适配性。
三、主要相衬成像方法与实现形式

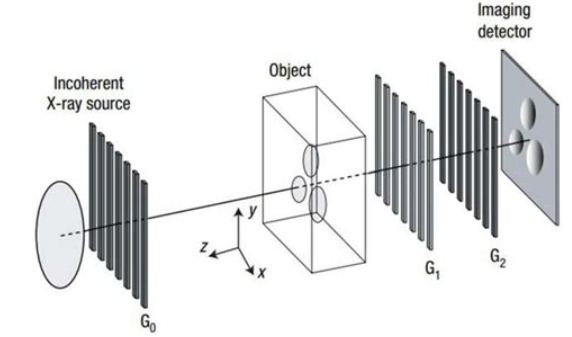

1）传输相位成像（Propagation-based imaging, PBI）：利用样品和探测器之间的自由传播使相位信息转化为强度纹理，操作简单且常用于全场成像；适合第四代光源的高相干束流。2）格栅/干涉法（Grating interferometry）：通过相位格栅将微小相位梯度转换为可测强度变化，能同时获得吸收、相位和散射信息。3）相干衍射成像（CDI/ptychography）：记录衍射图样并用相位恢复算法重建实空间复振幅，能达到极高空间分辨率，适用于纳米尺度研究。4）布拉格相干衍射成像（BCDI）：专用于晶体应变与位移场的三维重建。以上方法在同步辐射平台的应用与比较已有综述与案例报道。
四、相位从强度恢复的数学基础（概述）
相位不能被直接探测，故需借助成像方程和传输理论进行复振幅恢复。常见理论包括：菲涅尔衍射近似与传播算子、传输强度方程（Transport of Intensity Equation, TIE）以及弱相近似下的线性化模型。TIE将探测平面强度的轴向导数与透射函数的相位梯度联系起来，为无相位参考的单幅或多幅成像提供解析恢复路径，适用于弱相样品与短传播距离的成像场景。
五、常用相位重建算法与优缺点比较
1）基于TIE的解析解：计算量小、实现简单，但对噪声敏感且要求小相位近似与多平面或已知轴向导数信息。2）基于傅里叶解的线性反演：常在弱相近似下使用，可快速恢复，但对非线性或厚样失准。3）迭代相位恢复（Gerchberg–Saxton、Fienup类与ptychography重建）：通过在实空间和傅里叶空间间交替约束逐步恢复相位，能处理强相与复杂样品，收敛性与初始猜测、噪声和采样有关，但在CDI与ptychography中已成为主流方法，能达到纳米级分辨率。4）正则化与稀疏约束方法：在迭代框架中引入先验（平滑、总变差、稀疏性等）可显著提升对噪声的鲁棒性并抑制伪影。各方法在同步辐射成像平台上有大量工程化实现与对比研究。
六、三维成像中的相位断层重建方法
将相位成像与断层采集结合可得到体相位分布。常见途径为：先对每个投影做相位恢复，然后对恢复的投影做传统断层重建（如滤波反投影、代数重建技术ART／SIRT）；另一策略是将相位传递模型直接融入断层重建的前向模型中，进行一次性迭代重建（模型-基反演），此类方法在处理相位-散射耦合与强散射样品时更为准确，但计算代价更高。相干衍射与ptychographic tomo结合已被用于纳米尺度三维成像并取得突出成果。
七、实验要点与仪器条件对成像的影响
相衬成像对光束相干性、探测器分辨率、传播距离及能量选择敏感。高亮度、高相干的同步辐射源使得PBI、CDI与ptychography等方法能够高效运行；探测器应具备足够的动态范围与像素尺寸以满足奈奎斯特采样；能量选取影响相位敏感度与穿透深度，应根据样品材料与厚度优化配置。文献对全场TXM与扫描STXM在原位/工况实验中的实践经验有详细讨论。
八、应用示例与未来发展方向
相衬X射线成像已在电池电极、超级电容器材料、纳米材料与生物样本中展现出明显优势。结合谱学（XRF、XAS）与相干衍射技术，可实现形貌—成分—价态的多模态关联表征。随着第四代同步辐射光源的推广和计算重建算法（尤其基于先验与深度学习加速的迭代算法）发展，相衬成像的空间分辨、时间分辨与化学敏感性将进一步提升，推动原位/实时材料科学研究。
九、结语：从原理到实践的桥梁
X射线相衬成像连接了电磁波传输理论与先进反演算法，为弱吸收体系提供了强有力的成像手段。理解各种相衬机制的物理本质、选择合适的重建算法并在实验设计中兼顾光源与探测器条件，是获得高质量相位与断层图像的关键。同步辐射平台为这些方法提供了理想的实验条件，并推动了相衬成像在材料与生命科学中的快速应用。
