电荷密度差分图是什么？定义、解读与应用全指南

说明：本文将从其定义、图像解读、研究意义、定性分析方法及前沿应用案例等多个维度，对电荷密度差分图进行系统、全面的阐述。

什么是电荷密度差分图

电荷密度差分图是用来展示一个复合体系（如分子、晶体或吸附体系）形成前后，空间中电子电荷密度发生变化的图形化表示。

它通过计算复合体系的总电荷密度与构成该体系的孤立、未相互作用的各组分（如原子、分子片段）电荷密度之和的差值，来精确地揭示在相互作用过程中，哪些区域的电子减少了（电荷耗尽），哪些区域的电子增多了（电荷累积）。这种电荷的重新排布是化学键形成、分子间相互作用以及电荷转移等所有化学过程的本质。

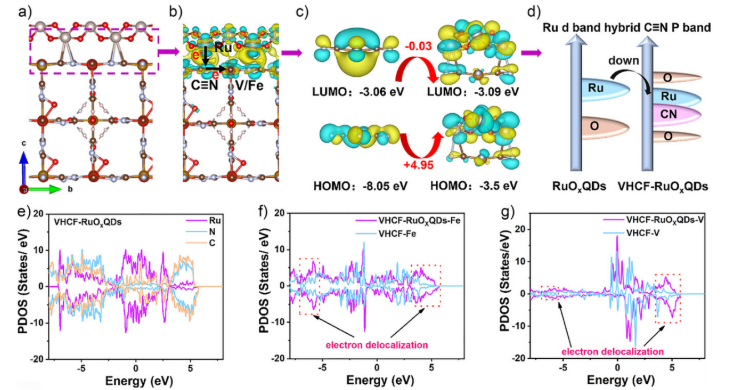

DOI: 10.1002/anie.202513523

电荷密度差分（Δρ）的计算在概念上十分明确，其通用数学表达式为：

Δρ= ρ

_total-Σρ_fragments

其中：

Δρ是空间每一点的电荷密度差值。

ρ_total是通过第一性原理计算（通常是密度泛函理论，DFT）得到的复合体系的总电子电荷密度。

Σρ_fragments是体系中所有孤立组分的电子电荷密度之和。这些组分的原子必须与它们在复合体系中的位置完全相同，但彼此之间没有相互作用。

电荷密度差分图解读

解读电荷密度差分图是理解其化学内涵的关键。一张标准的电荷密度差分图通常包含颜色和等值面两个核心元素。

颜色方案(Color Scheme): 颜色直观地表示了电荷密度的增减。尽管具体颜色可由研究者自定义，但学界已形成广泛共识的惯例：

等值面(Isosurface): 图中呈现的三维彩色“云团”是等值面，它圈定了空间中电荷密度变化量（|Δρ|）等于某一特定数值（isovalue）的区域。等值面的大小和形状反映了电荷重新分布的范围和方向。一个较大的等值面通常意味着更显著的电荷转移或重排。

通过分析这些彩色云团在原子核周围及原子间的分布，我们就能“看”到电子是如何从一个原子/区域“跑”到另一个原子/区域的。

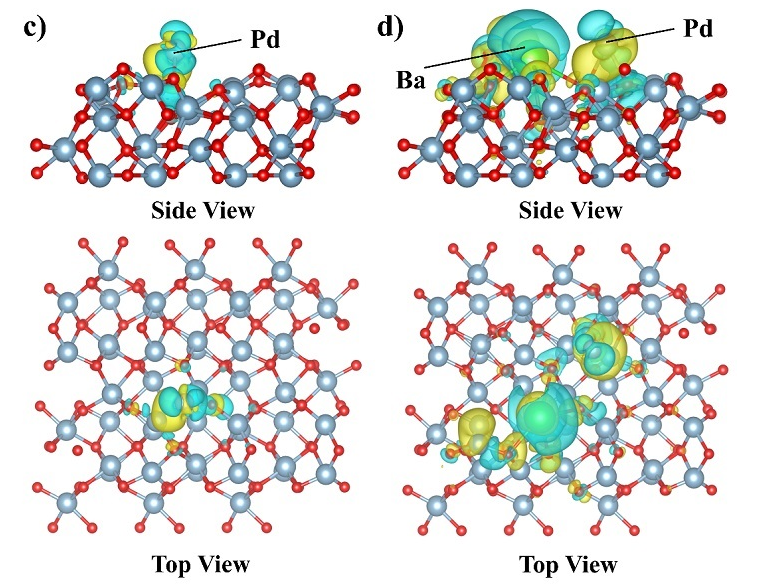

DOI: 10.1021/acscatal.2c04626

定性分析与核心研究意义

1. 直观揭示电荷转移

电荷转移是许多化学和物理过程的核心。电荷密度差分图能够清晰地展示电荷转移的方向和程度。

例如，如果在一个吸附体系中，吸附分子周围出现蓝色（耗尽）区域，而基底表面原子周围出现黄色（累积）区域，这便直接证明了电子从吸附分子转移到了基底。这种分析对于理解催化剂的活性、半导体界面的能带结构以及电池材料的储能机制至关重要。

2. 精准判断化学键类型

尽管化学键的分类（如共价键、离子键）是理想化的模型，但电荷密度差分图为我们提供了一种基于电子分布的、强有力的判断依据。

共价键：其典型特征是在成键的两个原子核之间的区域出现明显的黄色电荷累积区。这正是“共享电子对”最直观的图像证据。对于极性共价键，该累积区会偏向电负性更强的原子。

离子键：其特征是电荷从一个原子（通常是金属阳离子）大规模转移到另一个原子（通常是非金属阴离子）。在图上表现为，阳离子周围出现大范围的蓝色电荷耗尽区，而阴离子周围则出现大范围的黄色电荷累积区，两个原子核之间几乎没有电荷累积。

需要强调的是，这种分析本质上是定性的。它提供了一个清晰的物理图像，但若要定量分析转移了多少电子，还需要结合巴德电荷（Bader charge）分析等其他定量方法。

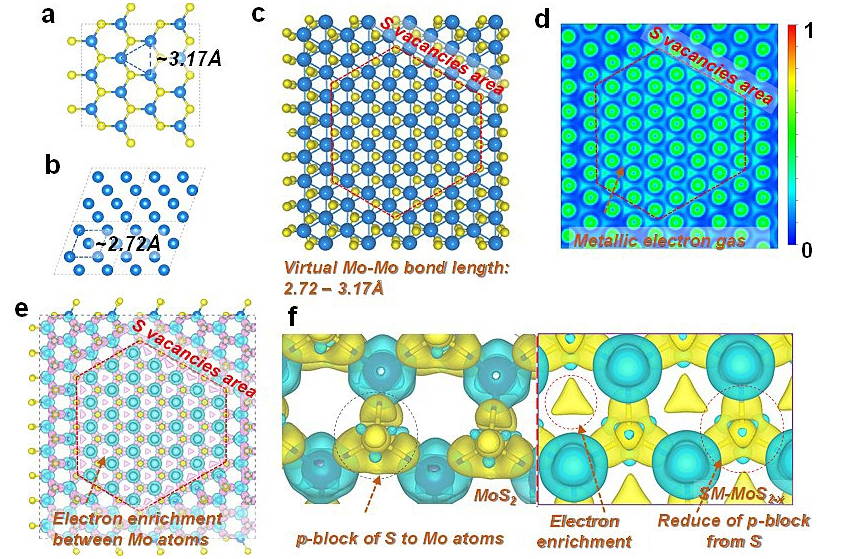

DOI: 10.1016/j.apcatb.2021.120615

结论

电荷密度差分图作为连接抽象量子力学理论与直观化学图像的桥梁，已经成为现代计算科学研究的标准分析工具。它以一种优雅而深刻的方式，将微观世界中电子的得失、转移与重排呈现在我们眼前。

从揭示化学键的本质，到指导新型功能材料的设计，电荷密度差分图正在不断帮助我们深化对物质世界的理解。尽管其分析以定性为主，但当与定量计算方法相结合时，它无疑为探索和预测材料性质提供了无与伦比的洞察力。
