说明：这篇文章由华算科技撰写，介绍了多模态表征平台与同步辐射技术的深度整合。通过阅读，读者可以深入了解XAFS、XRD、SAXS与成像技术在同位点、同时间尺度下的协同作用，掌握多模态表征在能源、电池及催化研究中的应用前景与发展方向。
引言
多模态表征强调以同一对象为核心，将结构、成分、价态、缺陷、应力与形貌等多种物理化学信息在统一坐标与时间轴上进行协同获取与交叉验证。同步辐射光源凭借高亮度、宽能区、偏振与时间结构可控等特性，为这种“多模态整合”提供了独特的底层光子学条件，使能从原子局域到介观结构、从稳态到瞬态动力学的贯通式表征。已有文献从源头物理、线站设计与方法学耦合等方面，系统阐明了这一整合趋势与关键路径。
一、同步辐射的源头优势与“多模态”的物理基础

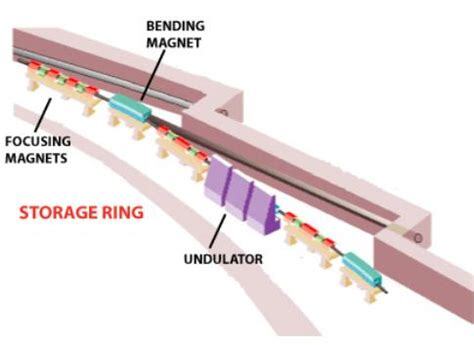

在储存环中，弯转磁铁输出宽带光，目标能量可由单色器选择；插入件（波荡器、摆动器）进一步按实验需求在直线段产生可调谱段与更高通量，为不同技术的并行或交替测量奠定基础。这种可调性与亮度是多模态平台整合的物理前提。
二、第四代光源与相干成像驱动的整合升级
第四代光源以接近衍射极限的横向相干为目标，显著提升了相干衍射成像（CDI、Bragg CDI）与相关谱学的灵敏度与分辨率，使材料与生命科学中的三维形貌—晶格—化学信息可在同一平台耦合采集，推动“形—相—态”的多模态贯通。相关研究综述了四代光源的空间相干性与在材料/能源、生物体系中相干衍射成像的代表性应用。
与此同时，面向更高相干与峰值功率的追求也催生了FEL与衍射极限储存环等方向，为未来多模态的“超快—超分辨—高灵敏”提供源头保障。
三、快速与成像XAFS：与衍射/散射的时间—空间协同
快速XAFS（QXAFS）在硬件与成像探测器加持下，可实现秒级甚至更高的时间分辨；采用二维成像探测器或微/纳聚焦光束，可在同一视场获得时空分辨的价态与局域结构信息，适于真实工作环境中的非均一体系。其时间—空间分辨、模式兼容性以及与XRD、SAXS等的联合，是多模态平台的典型支点。
从仪器侧看，像素阵列探测器（如EIGER、PILATUS）与间接转换成像链路可在不牺牲空间分辨的情况下显著缩短单谱采集时间，但总体时间分辨仍受单色器扫描与探测器响应、以及谱质要求的约束。
四、ASAXS与选择性散射：化学—形貌的桥接
在小角散射中，入射能量可被调谐至特定元素吸收边附近，差分能量测量后可分离目标元素对散射的贡献，即异常小角散射（ASAXS）。该策略对多金属催化剂尤为有力，可区分合金、相分离或核—壳结构，并与衍射信息互补地解析活性颗粒的多尺度分布。
五、X射线显微与断层：三维形貌—化学对比的一体化
X射线显微（XRM）以较大的穿透深度与多样的对比机制（吸收、相位、荧光）桥接光学与电子显微在分辨率与样品厚度上的“缺口”，在较低辐照损伤下实现从形貌到化学/物性参数的联合表征与三维可视化。文献总结了生物与材料领域XRM的分辨率、对比与三维成像能力及其与其他模态的互补性。
在能源体系中，透射X射线显微（TXM）与X射线断层（XTM）可在真实空间重建颗粒裂纹、接触面积与空间分数等形貌学量，并与XAFS/μXAS的价态—配位信息拼接，实现“形—化—构”的体素级融合。
六、工程与能源场景：应力与电池的多模态范式
在工程材料中，同步辐射XRD可用于深度分辨的内应力表征；将偏应变与体积应变分解并关联到晶胞形变，有助于将衍射信号转化为可工程解释的应力—应变参量，为与形貌、相分析等模态的联合奠定定量基础。
在全固态电池研究中，SR–X技术凭借高亮度和高时空分辨，已成为解析固—固界面演化、离子迁移与失效机理的关键手段；原位/Operando XANES、μXAS与高能XPS等的联用，揭示了界面中间层的生成与价态迁移对循环稳定性的影响，并被明确倡议与XRM类技术协同以实现多尺度全景。
七、平台化线站与原位环境：从“可测”到“可整合”
面向多模态整合的线站建设，需在光学—探测—样品环境三端协同设计。以HEPS的XAS线站为例，在线站能量覆盖4.8–45 keV的基础上，提供时间/空间分辨能力并支持微区、表面与界面探测；同时预置多种原位环境，并与XRF、XRD、FTIR、质谱等联用，形成“同位点、同工况”的多模态闭环。
在快速谱学与衍射/散射并行时，还需关注能量扫描与定能量技术的“时序耦合”：由于除XAFS外多为定能量测量，完全同步的SR-X联合常以交替控制单色器布拉格角实现；同时要注意X射线与光学手段在探测深度上的差异，保证跨模态数据的同质化比对。
原位/Operando单元的几何、流场与热管理设计，是保障谱学—衍射—散射—电化学同步测量可重复、可定量的工程前置条件，相关综述已归纳了单元选择与集成的原则与实例。
八、典型协同范式：XAFS+XRD/SAXS与成像联用
在电极材料中，同时原位采集XRD与XAFS可将相分数演变与价态转变对应起来，揭示两相反应中的结构—电子学耦合细节；而QXAFS与SAXS/WA-XRS的交替/并行，可在瞬态过程中同步跟踪“纳米尺度形貌—局域配位”的双通道信息。
更广义的联用还包括与红外、拉曼、UV-vis、电化学阻抗等非X射线手段的同步，既扩充可观测参量，也对跨模态探测深度差异提出对照与解卷积的要求。
九、挑战与展望：从“方法拼接”到“数据同化”
当前多模态整合仍受限于单色器扫描速度、探测器计数与谱质之间的平衡；提升毫秒级甚至更快的时间分辨，亟需新的光学与探测原理，同时发展更高效的荧光探测与二维成像读出。文献亦指出，时空分辨QXAFS与断层、RIXS/XES等的联动将成为未来增长点。
在具体应用侧，针对复杂界面与非晶/低序体系，应继续推进“谱学—成像—衍射”的一致化标定与实验几何标准，同时在电池、催化与传感等场景强化“同位点—同时间—同环境”的数据同化流程，实现从单模态高分辨走向跨模态高可信。
结语
多模态表征平台与同步辐射的深度整合，并非简单的“方法叠加”，而是围绕源头光学、线站学与原位工程的系统协同。在第四代光源与新型探测器的推动下，XAFS、XRD/SAXS与XRM/断层等技术正逐步在同一平台实现同位点、同工况、同时间尺度的联合采集，促进从原子局域到器件级别的全景化认知。面向复杂材料与极端环境，未来的关键在于更高相干与时空分辨的源头供给、更先进的多模态原位环境，以及跨模态大数据的同化与不确定度量化。
