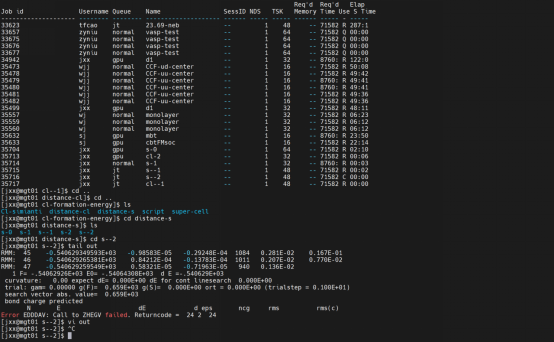

Q1：朱老师，这个错误是为什么啊怎么解决？
A：换下algo试试，或者调试AMIX
Q2：朱老师，第一性原理可以在参数设置的时候加入温度条件吗？
A：不能，电子层面计算没法加入温度

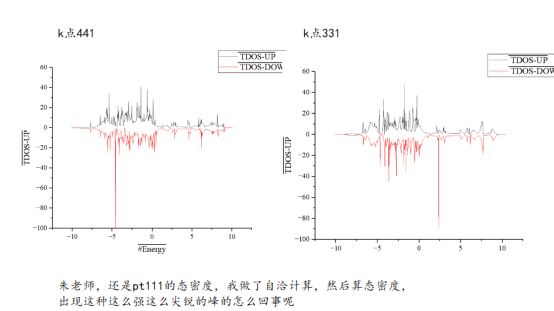

Q3：朱老师，pt111的态密度，我做了自治计算，然后算态密度，出现这种这么强这么尖锐的峰的怎么回事呢？
A：改用ismear 0，sigma 0.1试试，如果用-5可以后续用Origin平滑曲线，和0差不多

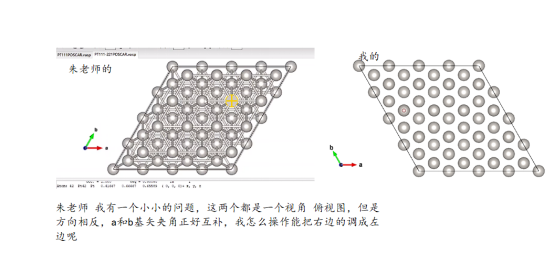

Q4：朱老师，这两个都是一个视角俯视图，但是方向相反，a和b基矢夹角正好互补，我怎么操作能把右边的调成左边呢？
A：做基矢旋转，左边的ab，变成a,b-a，使用transformation matrix
Q5：朱老师，请问aimd计算结果两个xdatcar可以合并吗？计算了5ps，停了又算了5ps？
A：复制粘贴就可以，把第二个的头上信息删了
Q6：朱老师，我想计算Cu和水分子的径向分布函数，vmd中选了O和Cu但是我有一个小分子DMF里面也有H和O请问如何排除这个分子的影响呢？
A：更改元素名称

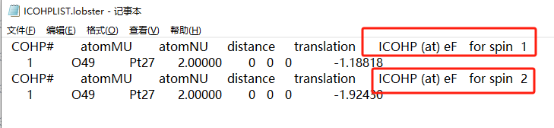

Q7：朱老师，这个spin1和spin2的数值是代表什么呢？
A：电子的不同自旋方向，自旋向上和自旋向下

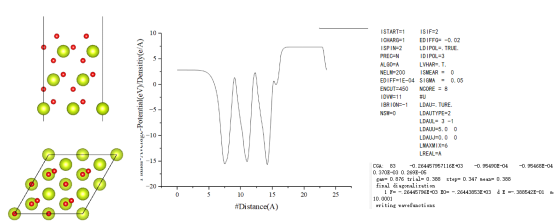

Q8：朱老师，这是CeO2（111）晶面的功函数计算，计算功函数的时候，很难收敛，我试了改小k点。加AMIX=0.1,关闭LDIPOL，都不行，最后在k点111，algo=a时，这应该算是收敛了，但是我觉得这个功函数还是有问题。
最后我想问一下CeO2这种材料计算的时候是不是有些地方要多注意一下，比如加U这种？
A：没有问题，计算已经收敛，功函数是正常的，上下表面不对称就会出现能级不同的静电势平台

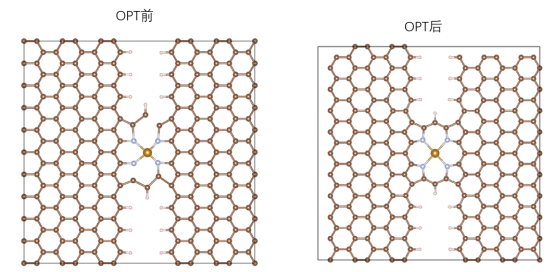

Q9：朱老师，这个OPT前后变化正常吗 一个box内变化 但是扩大范围就是完整的 这样正常吗？
A：没啥问题，这个仅仅是显示差异
Q10：朱老师，需要体现不同角度的水分子，加氢步骤的能量不一样，应该怎么算？
A：先优化出不同的构型，有些构型不稳定并不存在，能得到构型再用过渡态计算加h反应
