缺陷形成能是材料科学中一个非常重要的概念，尤其在半导体、金属和二维材料等领域中具有广泛的应用。它定义为在完整晶体中引入特定缺陷（如空位、间隙、杂质等）所需的能量变化，通常以电子伏特（eV）/原子为单位。缺陷形成能的大小直接影响缺陷的稳定性、材料的性能（如机械、电子和光学性能）以及热力学和动力学分析。
缺陷形成能的定义与物理意义
缺陷形成能是指在材料中引入一个缺陷前后总能量的变化。具体来说，它是指在保持系统总能量不变的情况下，通过引入缺陷来改变系统的能量状态。在实际应用中，缺陷形成能的计算通常基于第一性原理方法，如密度泛函理论（DFT），通过计算缺陷体系与完美晶体之间的能量差来确定缺陷形成能。
缺陷形成能的物理意义在于，它反映了材料中缺陷的形成难易程度。较低的缺陷形成能意味着缺陷更容易形成，而较高的缺陷形成能则意味着缺陷更难形成。此外，缺陷形成能还受到多种因素的影响，包括缺陷的类型和大小、材料的组成以及周围环境等。
缺陷形成能的计算方法
缺陷形成能的计算通常涉及以下几个步骤：
结构优化与缺陷建模：首先需要构建一个包含缺陷的超胞模型，并对模型进行结构优化，以确保其处于最低能量状态。
能量计算与参数设置：在结构优化完成后，需要计算缺陷体系的总能量，并结合化学势等参数进行修正。
修正项计算与形成能合成：根据不同的理论模型和计算方法，需要对能量进行修正，以消除有限尺寸效应、静电修正等影响，最终得到缺陷的形成能。
在实际应用中，常用的软件包括VASP、DMOL、LAMMPS等，这些软件可以用于计算缺陷形成能，并提供详细的输出结果。
缺陷形成能的影响因素
缺陷形成能受到多种因素的影响，主要包括：
缺陷类型和大小：不同类型的缺陷（如空位、间隙、杂质等）具有不同的形成能。例如，空位的形成能通常比间隙原子的形成能低，因为空位的形成只需要移除一个原子，而间隙原子的形成则需要在晶格中插入一个额外的原子。
材料的组成：不同材料的缺陷形成能也不同。例如，半导体材料的缺陷形成能通常比金属材料的缺陷形成能低，因为半导体材料的电子结构更容易受到缺陷的影响。
周围环境：温度、压力等外部条件也会影响缺陷形成能。例如，在高温下，缺陷的形成能可能会降低，因为热能可以帮助克服形成缺陷所需的能量障碍。
缺陷形成能的应用
缺陷形成能在材料科学中有着广泛的应用，主要包括以下几个方面：
材料性能优化：通过调控缺陷形成能，可以优化材料的性能。例如，在半导体材料中，通过控制缺陷的形成能，可以调控载流子的浓度和迁移率，从而提高材料的光电转换效率。

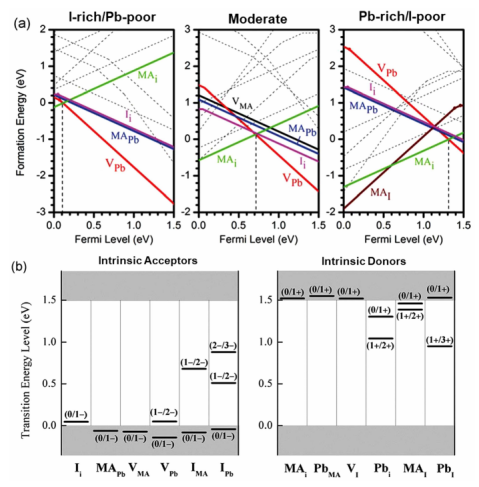

材料稳定性评估：缺陷形成能可以用于评估材料的稳定性。例如，在钙钛矿太阳能电池中，通过计算缺陷形成能，可以预测缺陷的形成和演化过程，从而优化材料的合成条件。

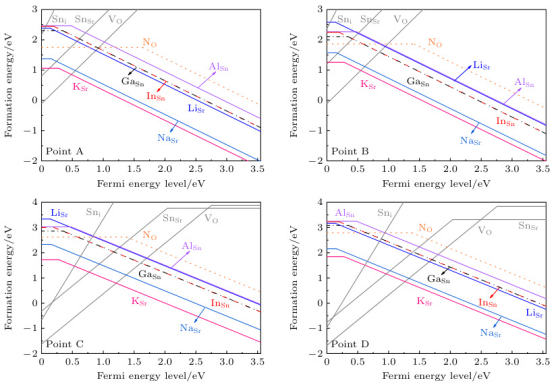

材料设计与开发：缺陷形成能可以用于指导新材料的设计和开发。例如，在透明导电氧化物（TCO）材料中，通过计算缺陷形成能，可以筛选出具有优异导电性能的材料。
缺陷形成能的实验与理论研究
在实验研究中，缺陷形成能可以通过多种方法进行测量。例如，通过透射电子显微镜（TEM）可以观察到材料中的缺陷，并通过能量损失谱（EDS）分析缺陷的化学成分。此外，通过拉曼光谱和X射线衍射（XRD）等技术也可以间接测量缺陷的形成能。
在理论研究中，缺陷形成能的计算通常基于第一性原理方法，如密度泛函理论（DFT）。通过计算缺陷体系与完美晶体之间的能量差，可以确定缺陷的形成能。此外，还可以通过分析缺陷的电子结构和电荷分布，进一步理解缺陷的形成机制。
结论
缺陷形成能是材料科学中一个非常重要的概念，它不仅反映了材料中缺陷的形成难易程度，还直接影响材料的性能和稳定性。通过第一性原理方法，可以准确计算缺陷形成能，并结合实验数据进行验证和优化。未来，随着计算材料学的发展，缺陷形成能的研究将在新材料设计和性能优化中发挥更加重要的作用。
