VESTA的基本功能与MoS₂的结构
VESTA是一款跨平台的三维可视化软件，支持多种晶体结构的显示方式，包括球棍模型、空间填充模型、多面体模型、线框模型、点面模型和热椭球模型。
不仅可以显示晶体结构，还可以显示电子密度、核密度、帕特森函数、波函数等体积数据。VESTA的这些功能使其成为构建和分析MoS₂等复杂晶体结构的理想工具。
MoS₂是一种典型的过渡金属硫化物，具有层状结构，其基本晶胞为六方晶系。在2H相中，Mo原子位于六方晶格的顶点，S原子位于六边形的中心，形成Mo-S-Mo的三角形结构。在1T’相中，Mo原子的配位方式发生变化，形成锯齿状的链状结构，这种结构在某些应用中具有独特的电子和光学性质。
使用VESTA构建MoS₂模型的步骤
输入结构参数
构建MoS₂模型的第一步是输入其结构参数。这些参数可以从实验数据（如X射线衍射、中子衍射）或理论计算（如密度泛函理论DFT）中获得。VESTA支持从多种格式的文件中读取结构参数，包括CIF、POSCAR、XSF等。用户可以通过手动输入或导入文件的方式，将MoS₂的晶格参数、原子坐标和占位信息输入到VESTA中。
选择显示模式
在VESTA中，用户可以根据需要选择不同的显示模式来展示MoS₂的结构。例如：
球棍模型：用于展示原子之间的键合情况。
空间填充模型：用于展示原子的大小和分布。
多面体模型：用于展示原子的配位多面体。
线框模型：用于展示晶格的框架结构。

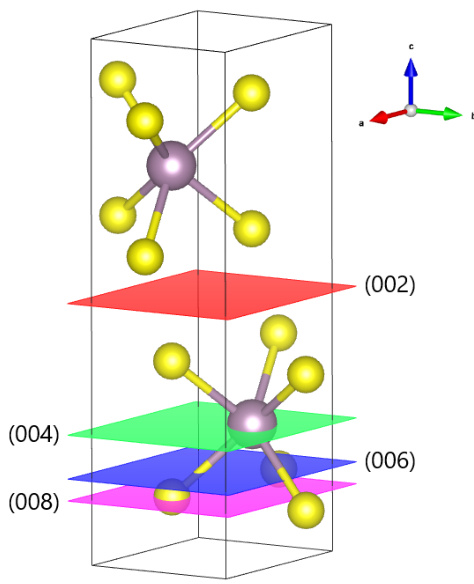

点面模型：用于展示原子的分布和晶面的取向。
热椭球模型：用于展示原子的热振动情况。
调整显示参数
在VESTA中，用户可以调整显示参数，以更好地观察MoS₂的结构。例如，可以调整原子的颜色、大小、透明度，以及晶面的厚度和颜色。此外，用户还可以通过设置晶格参数的缩放比例，来观察不同尺度下的MoS₂结构。
生成图像
一旦MoS₂的结构被正确构建并调整好显示参数，用户就可以使用VESTA生成高质量的图像。VESTA支持多种图像格式，包括PNG、JPEG、TIFF等，并且可以导出为PDF或SVG格式，以便在论文或报告中使用。此外，VESTA还可以生成三维旋转图像，帮助用户从不同角度观察MoS₂的结构。

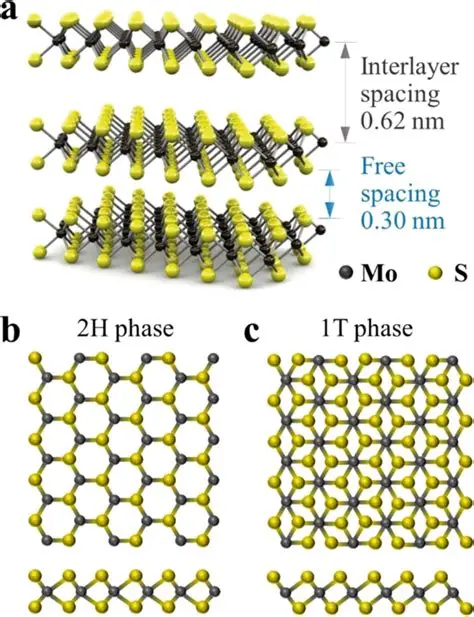

MoS₂在不同相中的结构示例
2H相MoS₂
2H相是MoS₂最常见的相态，其结构为六方晶系，晶格参数为a=3.16nm，c=16.2nm。在2H相中，Mo原子位于六方晶格的顶点，S原子位于六边形的中心，形成Mo-S-Mo的三角形结构。这种结构使得MoS₂具有良好的导电性和热稳定性，适用于电子器件和催化剂等领域。
1T’相MoS₂
1T’相是MoS₂的一种特殊相态，其结构为单斜晶系，晶格参数为a=3.31nm，b=11.28nm，c=3.19nm。在1T’相中，Mo原子的配位方式发生变化，形成锯齿状的链状结构。这种结构使得1T’相MoS₂具有独特的电子和光学性质，适用于光电子器件和太阳能电池等领域。

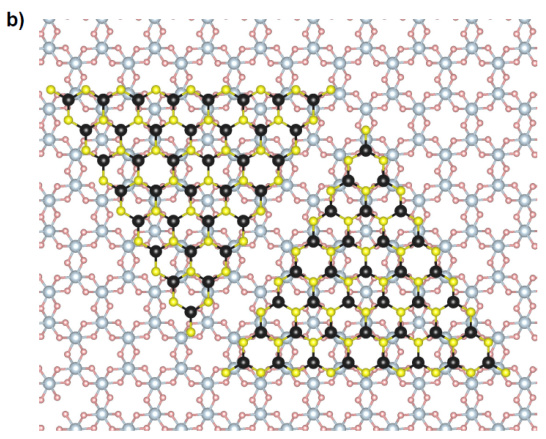

MoS₂在蓝宝石上的外延生长
在文献中，MoS₂在蓝宝石（α-Al₂O₃）上的外延生长结构被广泛研究。图中显示了MoS₂与蓝宝石之间的3(MoS₂)ₓ₂(α-Al₂O₃)共格结构，其中MoS₂区域以0°和60°的角度排列。这种结构通过VESTA软件绘制而成，用于比较MoS₂在不同候选基底上的平面晶格参数和晶格失配。
MoS₂的电子结构分析
在文献中，MoS₂的电子结构被广泛研究。图中显示了MoS₂的能带结构和布里渊区，其中Mo原子用紫色表示，S原子用黄色表示。这种结构通过VESTA软件绘制而成，用于分析MoS₂的电子性质。
总结
VESTA是一款功能强大的晶体结构可视化软件，能够构建和展示MoS₂等复杂晶体结构。通过输入结构参数、选择显示模式、调整显示参数和生成图像，用户可以直观地观察MoS₂的结构特点。
VESTA在教学和研究中也发挥着重要作用，帮助学生和研究人员更好地理解和分析MoS₂的结构和性能。通过VESTA，研究人员可以构建出高质量的MoS₂模型，并用于各种科学和工程应用。
