若要在单个图形区域显示多个相的数据，应在Edit Data对话框中单击Phase选项卡后，设置每个相的位置和取向（图7.1）。一个相的位置和取向是相对于另一个相或通常作为所有相的内部表示的笛卡尔坐标系来指定的。默认情况下，相的原点(0, 0, 0)位于内建坐标系的原点。相的取向会设置成，使相的[ 1 0 0 ]轴与内建坐标系的x轴平行，[ 0 1 0 ]轴与x-y平面平行。
为了避免相的循环引用，位置和取向必须按照相列表的降序设置。
7.1 相的位置
首先，选择一个相，以在相列表中编辑（图7.1，a）。在Positioning栏目框中，选择另一个相（层）作为定位的参考系（图 7.1，b）。第0层表示内建笛卡尔坐标系。然后，输入选定层和参考系层的坐标( x ; y ; z )；它们将完全重叠在一起（图 7.1，c）。
图7.1：Edit Data对话框的Phase选项卡
7.2 相的相对取向
选择一个相，以在相列表中编辑，并在Orientation栏目框中，选择另一个相（层）的编号（图 7.1，d）。如上节所述，第0层表示内建笛卡尔坐标系。对当前层和参考层都指定一组晶格矢量和一个倒格矢。当第一个向量由一个向量[ uvw ]指定时，在实空间中，另一个向量由一个倒格矢，[ hkl ]*指定，反之亦然。晶格矢量和倒格矢必须相互垂直；换句话说，晶格矢量[ uvw ]必须平行于晶格平面( hkl )。因此，必须满足以下条件：
第一个向量的类型由下拉菜单（图 7.1 , d , g）设置。如果当前层的向量与参考层的向量平行，则在下拉菜单中选择∥（图7.1，f）。如果两个向量相互垂直，在下拉菜单中选择⊥。然后在文本框中输入晶面指数（图 7.1 , h）。
7.3 示例
图7.2显示了两种方解石型CaCO3表面吸附的有机分子。图7.3显示了Ir ( 111 )表面的石墨烯。图7.4显示了结构相同晶体叠加的实例。

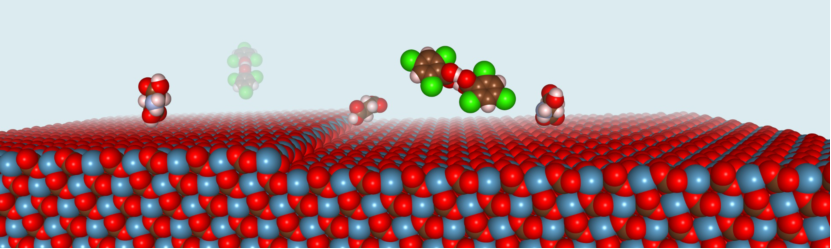

图7.2：具有[44-1]台阶的方解石( CaCO3 )的( 10-14 )表面附近的L-天冬氨酸和2,4,6-三氯苯甲酸分子

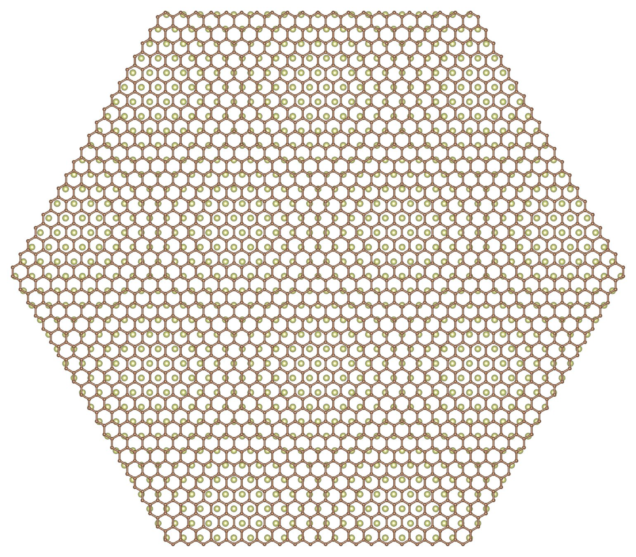

图7.3：Ir( 111 )面上石墨烯的莫尔图

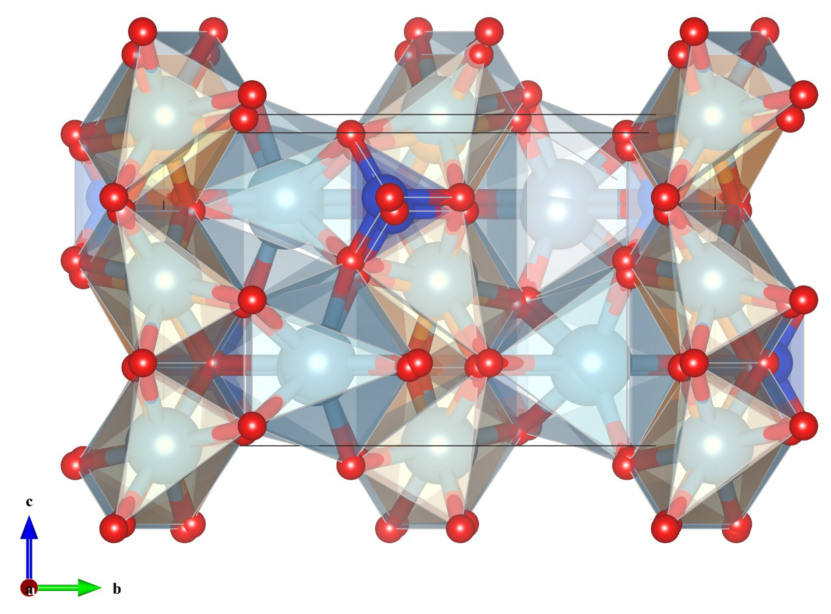

图7.4：钙橄榄石( Ca2SiO4 )和相同结构的钙镁橄榄石 ( CaMgSiO4 )晶体结构相互重叠
