第四章 主窗口
4.1 主窗口组件

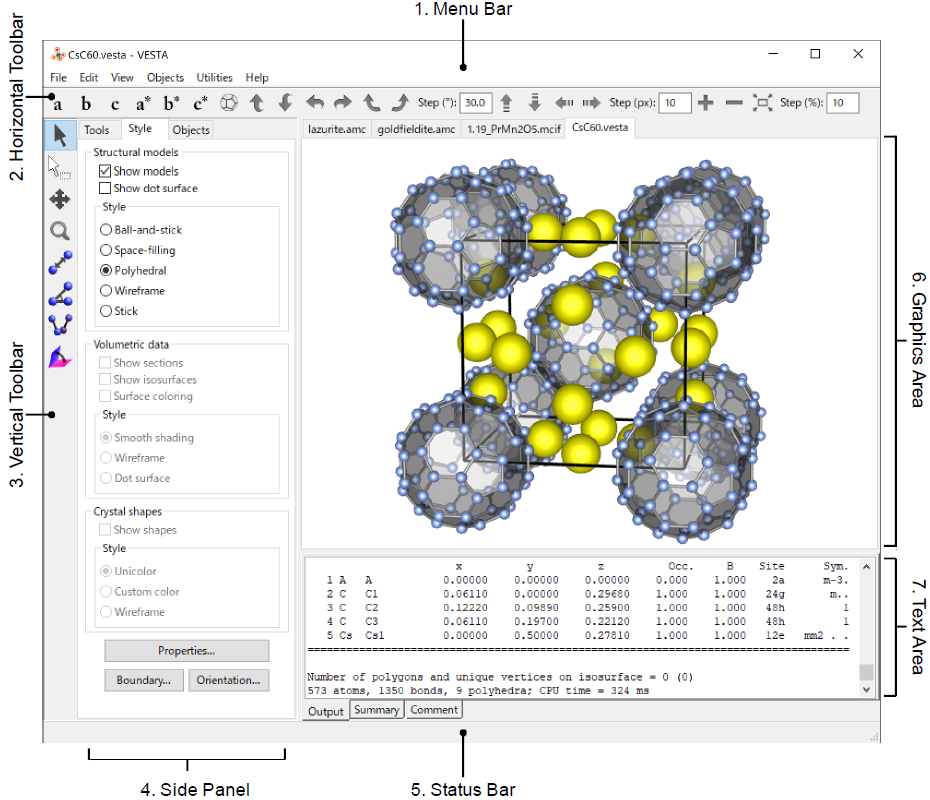

图4.1为在Windows 7上运行的VESTA主窗口。主窗口由以下七个部分组成：
VESTA官方手册 | 第四章：主窗口
图4.1：在Windows 10上运行的VESTA主窗口（原文就是这样的并非翻译问题，大概Win7和Win10上都长这样）
1、菜单栏：菜单栏上包括“文件File”、“编辑Edit”、“显示View”、“对象Objects”、“工具Utilities”和“帮助Help”菜单。在Windows和Linux中，菜单栏位于主窗口的顶部，在macOS中，菜单栏显示在屏幕的顶部。
2、横向工具栏：常用工具（见4.3节）。
3、纵向工具栏：其他常用工具（见4.4节）。
4、侧边栏：由三个选项卡组成。“工具Tools”选项卡包含垂直工具栏中GUI工具的选项(见第11章)。“样式Style”选项卡包含用于显示样式的GUI工具(见第五章)。“Objects对象”选项卡显示了每个相的相组成和对象列表(见第12.2章)。
5、状态栏：在文本行中显示简要信息的区域。
6、图形区：以三维形式显示不同对象的区域。
7、文本区：显示两类文本(见第4.5节)。“输出Output”选项卡中显示与用户操作相关的各种信息。在“注释Comment”选项卡中，可以输入当前显示的数据的注释。
4.2 菜单
4.2.1 File菜单
  • New Structure…：打开Edit Data对话框，输入新结构的晶体数据。
  • New Window…：打开一个新的主窗口。
  • Open…：使用文件选择对话框打开文档。
  • Save…：保存当前数据到VESTA格式的*.vesta文件中。如果当前数据是从*.vesta文件中导入，或已经以*.vesta格式保存过，将覆盖原文件。否则，将弹出文件选择对话框，提示输入新的文件名。
  • Save As…：保存当前数据到VESTA格式的*.vesta新文件中。将弹出文件选择对话框，提示输入新的文件名。
  • Export Data…：将当前数据导出到非VESTA格式的文件中。
  • Export Raster Image…：将图形图像导出为具有栅格(基于像素)格式的文件。
  • Export Vector Image…：将图形图像导出为矢量格式文件。
  • Save Output Text…：将文本数据作为文本文档保存到文本区。
  • Close：关闭当前页面。当没有数据显示时，此菜单实际上与“退出Exit”菜单相同。
  • Exit：退出VESTA。
4.2.2 Edit菜单
  • Undo：撤销上一次操作。
  • Redo：恢复被撤销的上一个操作。
  • Edit Data：
– Phase…：打开Edit Data对话框，选择Phase选项卡。
– Unit Cell…：打开Edit Data对话框，选择Unit Cell选项卡。
– Structure Parameters…：打开Edit Data对话框，选择Structure parameters选项卡。
– Volumetric Data…：打开Edit Data对话框，选择Volumetric data选项卡。
– Crystal Shape…：打开Edit Data对话框，选择Crystal shape选项卡。
  • Bonds…：打开Bonds对话框，创建或编辑与化学键相关的数据。
  • Vectors…：打开Vectors对话框。
  • Lattice Planes…：打开Lattice Planes对话框。
  • Preferences…：打开Preferences对话框。
4.2.3 View菜单
  • Antialiasing：在图形区域中启用或禁用抗锯齿处理。
  • Parallel：切换到平行表示法（远近平面大小一致）。
  • Perspective：切换到透视表示法（近大远小效果）。
  • Zoom In：放大对象。
  • Zoom Out：缩小对象。
  • Fit to Screen：缩放并调整对象中心，使其适合于图形区。
  • Overall Appearance…：打开Overall Appearance对话框。
  • Clear Text Are：清除文本区的所有文本。
4.2.4 Objects菜单
  • Structural Model：此菜单中的选项也可以在侧边栏中选择。
– Show Model：显示或隐藏结构模型。
– Show Dot Surface：显示或隐藏原子的外表面为点状表面。
– Ball-and-Stick：显示球棍模型。
– Space-filling：显示空间填充模型。
– Polyhedral：显示多面体模型。
– Wireframe：显示线框模型。
– Stick：显示棒状模型。
  • Volumetric Data：此菜单中的选项也可以在侧边栏中选择。
– Show Isosurfaces：显示或隐藏等值面。
– Show Sections：显示或隐藏等值面区域。
– Surface Coloring：启用或禁用等值面表面着色。
– Smooth Shading：使用平滑着色模型显示等值面。
– Wireframe：使用线框模型显示等值面。
– Dot Surface：使用点状表面显示等值面。
  • Properties
– General…：打开Properties对话框，并选择General选项卡。
– Atoms…：打开Properties对话框，并选择Atoms选项卡。
– Bonds…：打开Properties对话框，并选择Bonds选项卡。
– Polyhedra…：打开Properties对话框，并选择Polyhedra选项卡。
– Isosurfaces…：打开Properties对话框，并选择Isosurfaces选项卡。
– Sections…：打开Properties对话框，并选择Sections选项卡。
  • Boundary…：打开Boundary对话框。
  • Orientation…：打开Orientation对话框。
4.2.5 Utilities菜单
  • Equivalent Positions…：打开Equivalent Positions对话框，列出等价位点。
  • Geometrical Parameters…：打开Geometrical Parameters对话框。
  • Standardization of Crystal Data…：标准化空间群设置和分数坐标。
  • Niggli-Reduced Cell：将当前单位晶胞转化为Niggli-约化晶胞。
  • Site Potentials and Madelung Energy…：通过外部程序MADEL，计算当前显示晶体的位势和Madelung能量。
  • Powder Diffraction Pattern…：利用RIETAN-FP模拟粉末衍射图谱，并使用外部绘图程序显示结果。
  • Structure Factors…：计算结构因子。
  • Fourier Synthesis…：从结构因子计算电子/原子核密度。
  • Model Electron Densities：从结构参数计算电子密度。
  • Model Nuclear Densities：从结构参数计算原子核密度。
  • Patterson Densities：
– From Model Electron Densities…：从模型电子密度计算并显示Patterson函数的密度分布。
– From Model Nuclear Densities…：从模型原子核密度计算并显示Patterson函数的密度分布。
– From Volumetric Data…：从当前显示的体数据计算并显示Patterson函数的密度分布。
  • 2D Data Display…：打开2D Data Display窗口。
  • Line Profile…：计算两个位置之间的体数据的线轮廓，并将其输出到文本文件中。
  • Peak Search…：在体数据中寻峰。
  • Conversion of Electron Densities…：将三维电子密度转换为电子能量密度和拉普拉斯算符。
4.2.6 Help菜单
  • Manual…：在PDF查看器中打开VESTA用户手册。
  • Check for Updates…：使用浏览器打开VESTA网页，检查是否发布了VESTA的新版本。
  • About VESTA…：显示关于VESTA的信息。
4.3 横向工具栏的工具
4.3.1 排列
VESTA官方手册 | 第四章：主窗口
沿a轴观察
沿b轴观察
沿c轴观察
沿a*轴观察
沿b*轴观察
沿c*轴观察
以上六个按钮分别用于将对象平行于a、b或c轴或平行于a*、b*或c*轴对齐。
4.3.2 旋转
VESTA官方手册 | 第四章：主窗口
绕x轴旋转
绕x轴旋转
绕y轴旋转
绕y轴旋转
绕z轴旋转
绕z轴旋转
以上六个按钮用来绕x，y或z轴旋转对象。在第六个按钮旁边的文本框中可设置旋转的步长(单位：度)：VESTA官方手册 | 第四章：主窗口
4.3.3 平移
VESTA官方手册 | 第四章：主窗口
向上平移
向下平移
向左平移
向右平移
以上四个按钮用来向上下左右平移对象。在第四个按钮旁边的文本框中可设置平移的步长(单位：像素)：VESTA官方手册 | 第四章：主窗口
4.3.4 缩放
VESTA官方手册 | 第四章：主窗口
放大
缩小
适应屏幕大大小
以上三个按钮用来改变对象尺寸。在第三个按钮旁边的文本框中可设置缩放的步长(单位：%)：VESTA官方手册 | 第四章：主窗口
4.4 纵向工具栏的工具
VESTA官方手册 | 第四章：主窗口
旋转
选择
平移
缩放
测量距离
测量角度
测量二面角
测量晶面夹角

4.5 文本区
4.5.1 Output选项卡
输出区域是一个标准的输出窗口，对应于Windows上的命令提示窗口和macOS或Linux上的终端窗口。在启动VESTA后，输出区域显示所使用PC的信息。OpenGL版本部分显示系统支持的OpenGL版本。显卡配置提供有关GPU的信息。例如，在配备Quadro FX4600的Windows PC机中，以下消息显示在文本区：
Video configuration: Quadro FX 4600/PCI/SSE2
SSE2表示此独立显卡支持Streaming SIMD Extensions 2。如配备ATI Radeon 9600XT的Power Mac G5 ( Dual 2.5 GHz )，则在文本区显示：
Video configuration: ATI Radeon 9600 XT OpenGL Engine
如PC的GPU不支持任何OpenGL的硬件加速，则在Windows系统中，Video configuration将显示为GDI Generic，在Linux系统中，显示为Software Rasterizer或Mesa GLX Indirect。

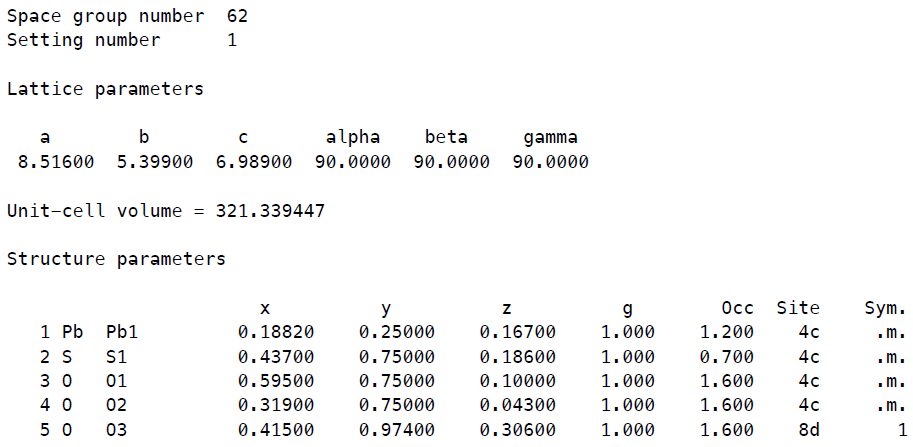

当加载新文件时，输出区域会出现数据概要，包括文件的绝对路径和数据的标题。对于晶体结构数据，输出晶格参数、单位晶胞体积和结构参数(元素名称、位点名称、分数坐标、占据率、各向同性原子位移参数、多重度和Wyckoff字母、位点对称性)。对于体数据，显示晶胞参数、沿各轴的网格数，以及切片和等值面上的多边形和唯一顶点数。例如对于PbSO4的CIF文件，将得到如下输出文本：
VESTA官方手册 | 第四章：主窗口
VESTA官方手册 | 第四章：主窗口
如在Edit Data对话框中按下OK按钮，也会输出上述文本列表。
4.5.2 Summary选项卡
Summary选项卡简要概括了数据，包括数据名称、空间群、单位晶胞参数、单位晶胞体积和体数据的网格数。示例输出如下：
VESTA官方手册 | 第四章：主窗口
4.5.3 Comment选项卡

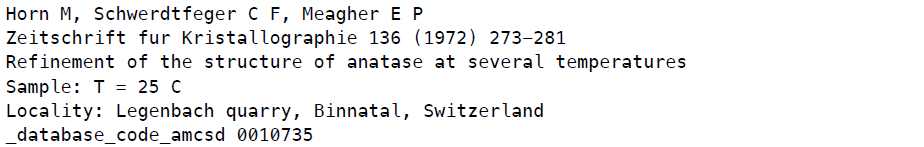

可以输入与当前显示的数据相关的任何注释。VESTA还可从美国矿物学晶体结构数据库格式的文件( *.amc )中读取有关数据的一些信息。例如，以下信息从锐钛矿相TiO2的*.amc中读取，并显示在Comment区域。
VESTA官方手册 | 第四章：主窗口
