说明：本文介绍了拉曼光谱的基本原理、实验方法、技术优势等。电化学原位拉曼技术通过同步施加电化学激励（如电位、电流）并采集拉曼光谱信号，结合了电化学和拉曼光谱的优势，并结合典型案例，展示了该技术实现对电极界面反应中间体、催化剂动态演变及电解质行为的实时监测，更多相关知识请参考以往内容：
拉曼光谱因其能够提供分子振动、转动等信息，常与其他测试技术联用以增强分析能力。
电化学原位拉曼技术结合了电化学和拉曼光谱的优势，通过同步施加电化学激励（如电位、电流）并采集拉曼光谱信号，实现对电极界面反应中间体、催化剂动态演变及电解质行为的实时监测，对于深入理解反应机理和优化反应条件具有重要意义。
这种技术广泛应用于电催化水分解、CO2还原、锂硫电池等领域的研究，为揭示复杂电化学反应机制提供了重要工具。
主要通过原位电化学池设计实现技术耦合。
核心组件
电化学模块：三电极体系（工作电极、对电极、参比电极）与恒电位仪。
光学模块：激光光源（波长通常为532/785 nm）、物镜、光谱仪（分辨率≤1 cm-1）。
原位反应池：石英或蓝宝石窗口（透光性>90%）、薄层电解液设计（厚度0.1-1 mm）：
增强技术
表面增强拉曼光谱（SERS）：金/银纳米颗粒修饰电极产生等离子体共振效应提升SERS信号强度（增强因子达106-108）。
尖端增强拉曼光谱（TERS）：金属尖端在入射光的激发下，会产生局域表面等离子体共振，导致尖端附近局部电磁场的增强。
低温控制：液氮冷却降低热噪声，适用于光束敏感材料（如聚合物电解质）。
测试细节
电化学参数：根据反应体系选择，例如CO2还原采用-0.5 V至+0.2 V，钠金属沉积优化为-500 mV至50 mV；扫描速率如CV测试常用1-100 mV/s，快速扫描可捕捉中间体；另外材料激活/活化可能需先进行多次循环（如MoTe2经100次循环后过电位降低45%）。
激光光源：Raman的荧光干扰在可见光波段（400-700 nm）比较明显的。为了减少/消除荧光干扰，可以用更高波段的光：如785 nm红外光，缺点就是能量低，信号弱，信噪比低（测试时间相应加长）；也可以用325 nm紫外光：能量高，荧光干扰少，信噪比高，但是样品易损坏。因此在平衡荧光干扰与信噪比方面需要根据材料特性评估。
数据采集策略
时间分辨模式：亚秒级采集频率捕捉瞬态中间体（如析氧反应中的OOH*物种）。
空间映射：共聚焦拉曼实现微区（~1 μm2）成分分布分析（如电极表面SEI膜的不均匀性）。
处理方法
基线校正：多项式拟合消除荧光背景。
峰位解卷积：高斯-洛伦兹混合模型拟合重叠峰（如CO吸附在空位/桥位的区分）。
机器学习：利用PCA或CNN算法分类复杂光谱（如中药非法添加成分的快速识别）
实时动态监测：追踪电化学反应的动态过程，如锂离子电池中SEI膜形成、超级电容器电极材料的晶格膨胀；在锌离子电池中揭示钒基材料充放电时的层间距变化和Zn2+嵌入机制等。
分子级指纹识别：精准识别表面吸附中间体（如析氧反应中的O-O键形成、CO2还原中的*CO吸附构型）；SERS检测到金电极上HMF氧化过程中烷氧基中间体的特征峰。
多维度数据整合：结合电化学参数（电流、电位）与光谱数据，建立”结构-性能”关系（如MXene电极的离子传输动力学与拉曼峰位移关联）。

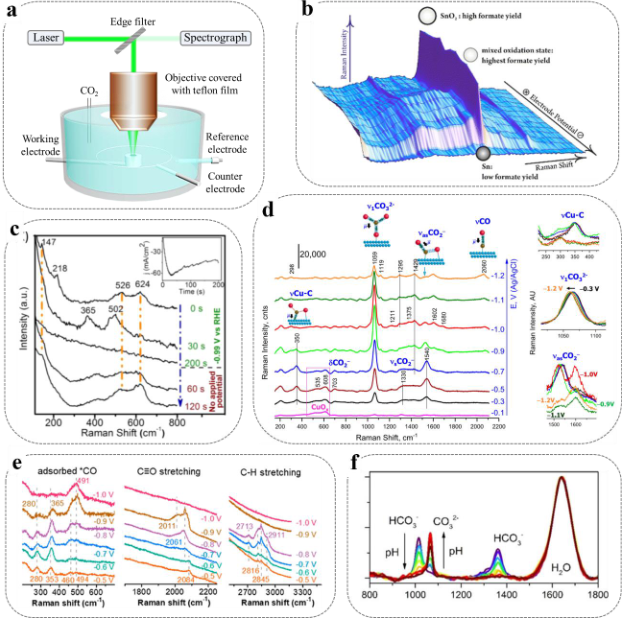

二氧化碳电化学还原（CO2RR）
案例1：铜催化剂表面反应中间体观测
DOI: 10.1002/smtd.202100700
实验背景：铜是唯一能有效催化CO2RR生成C2+产物的金属，但其反应路径与电解质作用机制长期存疑。
实验设计：在KHCO3电解液中，通过SERS监测Cu电极在CO2RR过程中的吸附物种。
关键发现：直接检测到*CO、*CH3O等中间体，并发现CO2分子通过HCO3⁻介导而非直接吸附至Cu表面；在-0.9 V下，Cu薄膜的拉曼谱显示*CO吸附位点从桥位向顶位转变，与C2+产物选择性提升相关。
意义：揭示了电解质pH与中间体稳定性的关联，为设计高选择性催化剂提供指导。
案例2：Cu2O纳米针的还原机制
DOI: 10.1021/acsami.7b15418
实验设计：结合原位拉曼与密度泛函理论（DFT），分析Cu2O在CO2RR中的动态还原行为。
初始状态：在施加电流之前，可以观察到Cu2O的特征拉曼峰，位于144 cm-1、215 cm-1、528 cm-1和623 cm-1。
电流施加后：在施加电流后的10秒内，Cu2O的特征峰迅速减弱，表明Cu2O开始还原为金属Cu。同时，出现了新的拉曼峰，位于1074 cm-1和2060 cm-1。
1074 cm-1：归属于吸附的碳酸根离子（CO32-）的伸缩振动模式。这表明在Cu2O还原过程中，碳酸根离子在催化剂表面形成。
2060 cm-1：归属于Cu吸附的CO分子。这表明在Cu2O还原过程中，CO分子也在催化剂表面形成。
主要结论
Cu2O的快速还原：在施加电流后的短时间内（10秒内），Cu2O的特征拉曼峰迅速减弱，表明Cu2O迅速还原为金属Cu。
反应中间体的形成：在Cu2O还原过程中，CO32-和吸附的CO分子在催化剂表面形成。这些中间体的形成与Cu2O的还原过程（Cu生成）密切相关。
催化主导：Cu2O表面在反应初期迅速还原为金属Cu，其还原速率远快于CO2RR，并且反应中间体依赖于金属Cu的生成，表明Cu金属位点可能是主要活性中心。
锂硫电池（Li-S Battery）
案例3：多硫化物演化路径解析
DOI: 10.1021/am5072942
实验背景：Li-S电池因多硫化物的“穿梭效应”导致容量衰减，需明确其动态转化机制。
实验设计：采用原位拉曼光谱监测1 M LiTFSI/TEGDME电解液中硫物种的演变。
S8：拉曼峰（217 cm-1）在3.2 V时出现，并在电位降至2.2 V时逐渐减弱，表明S8在放电过程中被还原。在2.2 V时，S8的拉曼峰几乎完全消失，表明S8已经完全分解。
S42-与S3–：518 cm-1与534 cm-1拉曼峰在2.3 V时开始出现，并在2.1 V时达到最大强度。这些短链多硫化物在1.6 V时开始分解，表明它们在放电过程中是不稳定的中间产物。
S2O42-：1066 cm-1的拉曼峰在2.3 V时开始出现，并在2.1 V时达到最大强度。S2O42-的形成表明在放电过程中有S-O键的形成，这可能是由于电解液中的微量氧气或硫与电解液的反应。
意义：电化学原位拉曼光谱详细展示了在Li-S电池放电过程中，硫的还原过程和多硫化物的形成与分解。揭示了多硫化物链长与电压的关联，为优化电解质配方提供依据。
案例4：离子液体电解质的对比研究
DOI: 10.1039/C6SE00104A
实验背景：对比0.5 M LiTFSI/PY13-FSI（离子液体）与1 M LiTFSI/DOL-DME（醚类）中的硫物种扩散速率。
0.5 M LiTFSI/PY13-FSI（上图）：在高电压平台（约2.17 V）时，硫的特征谱带开始减弱，表明S8环开始打开，形成长链多硫化物（如S8n-）。在低电压平台（约2.04 V）时，硫的特征谱带完全消失，表明几乎所有的S8环都被打开，形成了长链多硫化物。同时新的谱带开始出现，分别位于约453 cm-1、201 cm-1和490 cm-1，分别归属于S42-的弯曲模式和伸缩模式。
1 M LiTFSI/DOL-DME（上图）：在放电开始之前，就已经检测到了S8n-和S42-的特征拉曼峰。这表明在DOL-DME电解液中，硫（S8）会迅速转化为长链多硫化物，并且这些多硫化物会扩散到锂金属一侧。随着放电的进行，S8n-的特征峰先略有增强，随后逐渐减弱。与此同时，S42-的特征峰在整个高电压平台期间一直存在，但在低电压平台（约2.1 V）开始后，所有与多硫化物相关的拉曼峰都变得不可检测。这可能是由于短链多硫化物（如Li2S2或Li2S）在电解液中的溶解度较低，以及光谱背景荧光增强导致的。在充电过程中，从1.6 V到2.26 V（充电平台的前半部分），没有检测到任何拉曼峰。当电压超过2.26 V后，S8n-和S42-的特征峰重新出现并逐渐增强。在充电结束时，S8n-和S42-共存于电解液中，其中S8n-是主要物种。
结果：DOL-DME电解液中多硫化物的形成和扩散速度更快，有利于提高电池的放电容量，但也加剧了锂金属的腐蚀和电池容量的快速衰减。而PY13-FSI电解液中多硫化物的形成和扩散速度较慢，可以减少锂金属的腐蚀和多硫化物的穿梭效应，但也会降低电池的放电容量和循环稳定性。
甲醇氧化反应
案例5：水浸物镜提升检测灵敏度
DOI: 10.1021/acs.analchem.6b02739
实验设计：采用水浸物镜减少光路折射率失配，使电解质层厚度可增至2 mm而不影响信号采集。同时使用空气层作为对比。
水浸物镜：在约2050 cm-1处的拉曼峰可以归属于线性吸附的CO分子的伸缩振动。在490 cm-1处的拉曼峰归属于Pt-C振动。在0.5 V时，CO带和Pt-C带消失，这表明在较低电位下，甲醇的氧化反应已经开始，且反应中间体的信号可以被检测到。可以观察到在0.8 V以上电位处出现的宽峰（约580 cm-1），这可以归属于铂表面氧化物的振动模式。
电化学原位拉曼联用技术已成为电催化、能源存储等领域不可或缺的工具。
最新技术
光纤集成技术：将Te2As3Se5光纤植入电池内部，实时监测电解液分解产物（如DMC、PF6⁻）。
人工智能驱动：结合机器学习分析拉曼光谱大数据，实现反应路径的自主解析与优化。
超快拉曼技术：飞秒级时间分辨率追踪分子振动动力学，揭示电子转移与化学键断裂的耦合机制。
多模态联用：与XAS、AFM等技术结合，构建多维反应画像。
高通量表征：自动化平台加速催化剂筛选与机理研究。
