怎么让你的催化效率和产物选择性清晰明了的放在一张图中？来试试堆积柱状图吧！
（以下非实验数据，无导入数据过程）

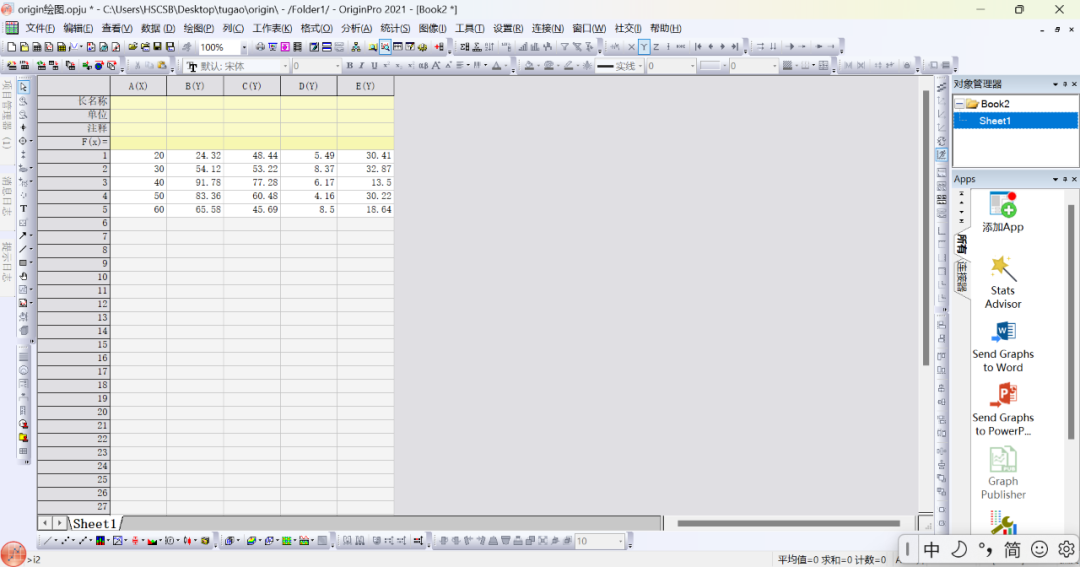

1、将计算好的数据复制到origin中

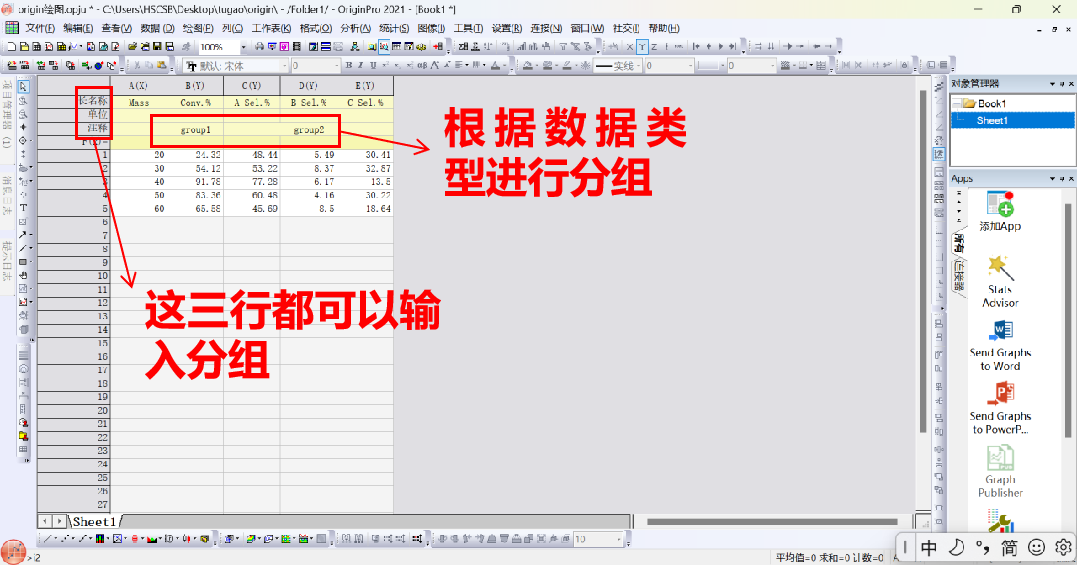

2、输入每一列对应的数据命名，将需要分组的数据命名为group+数字，这个命名可以在长命名、单位、注释。

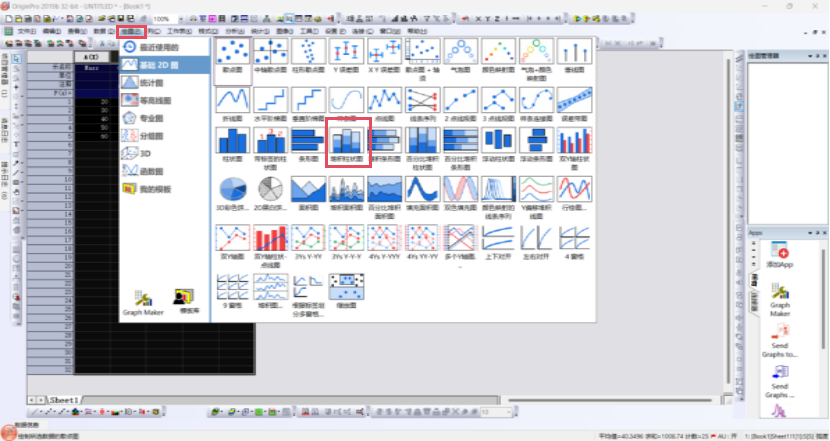

3、选中数据，点击绘图，打开基础2D图，选择堆积柱状图

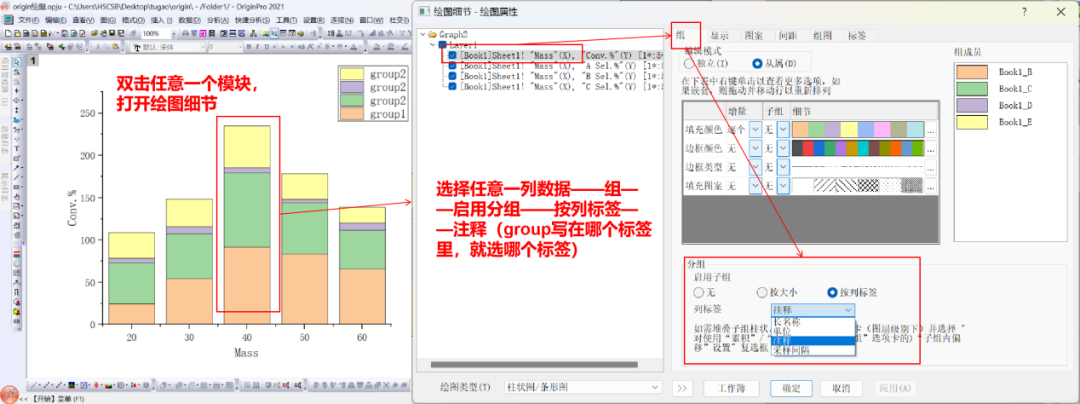

4、双击任意一个模块，打开绘图细节，选择Sheet——组——启用子组；

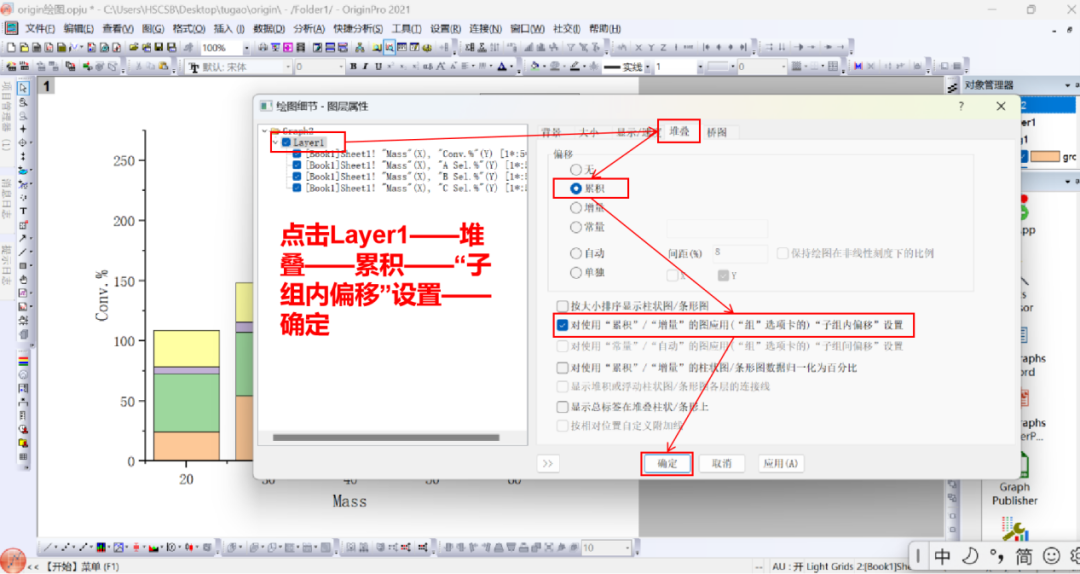

选择Layer1——堆叠——累积——子组内偏移。

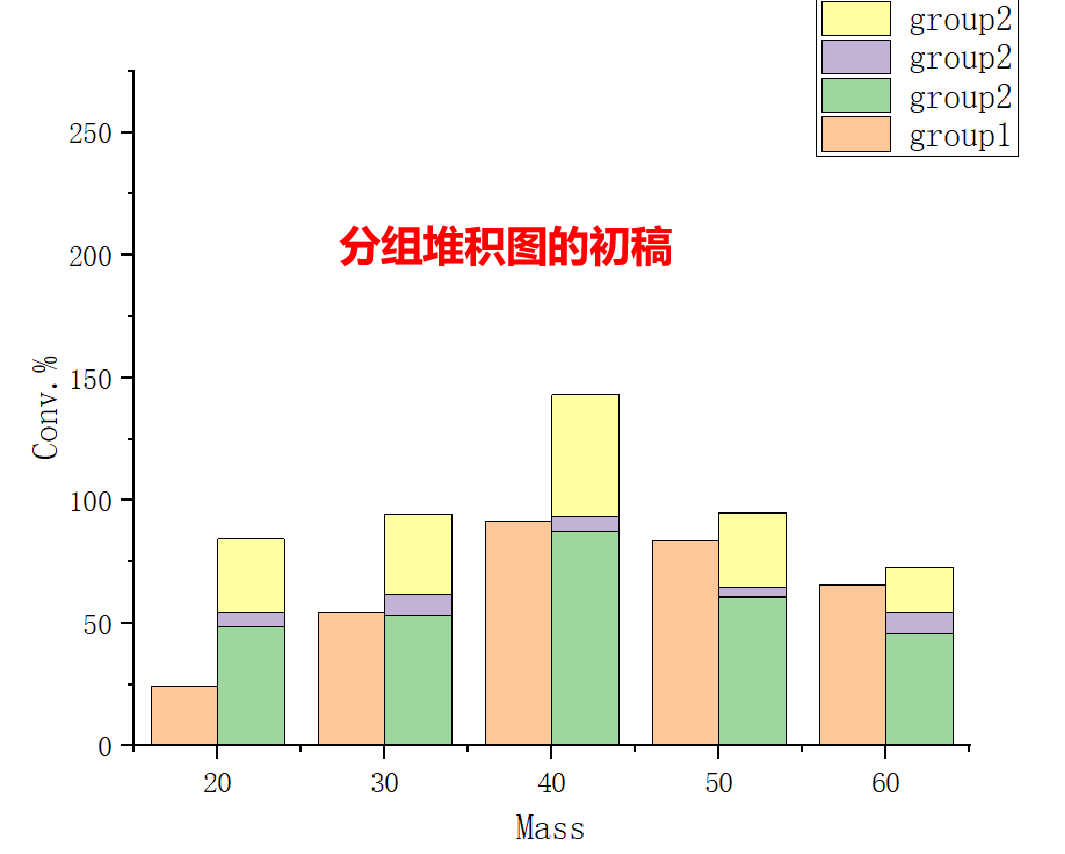

得到一个分组堆积柱状图的初稿
5、对图片进行修改美化

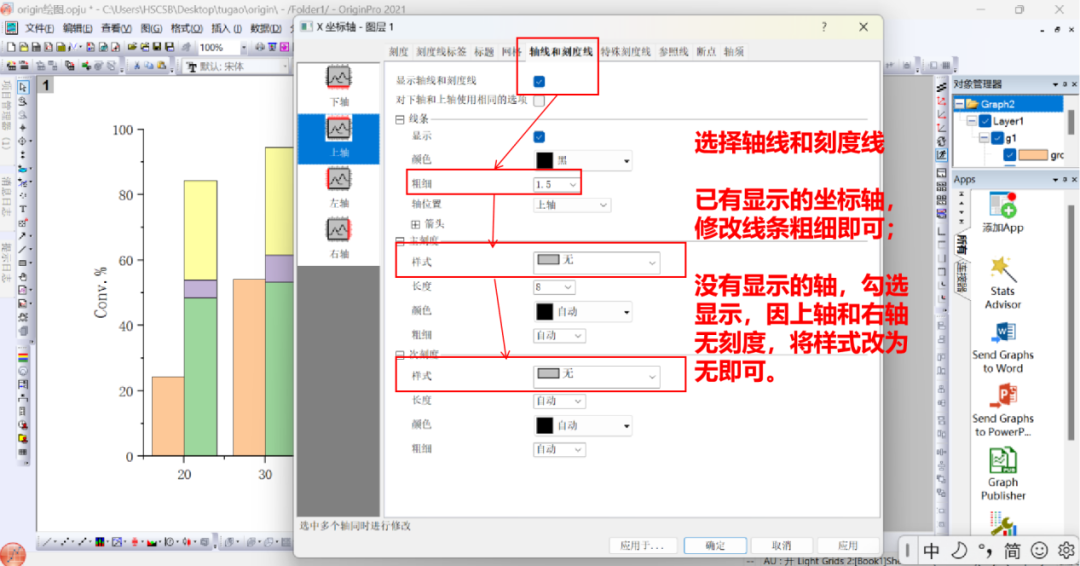

双击刻度轴，修改X轴和Y轴刻度范围。

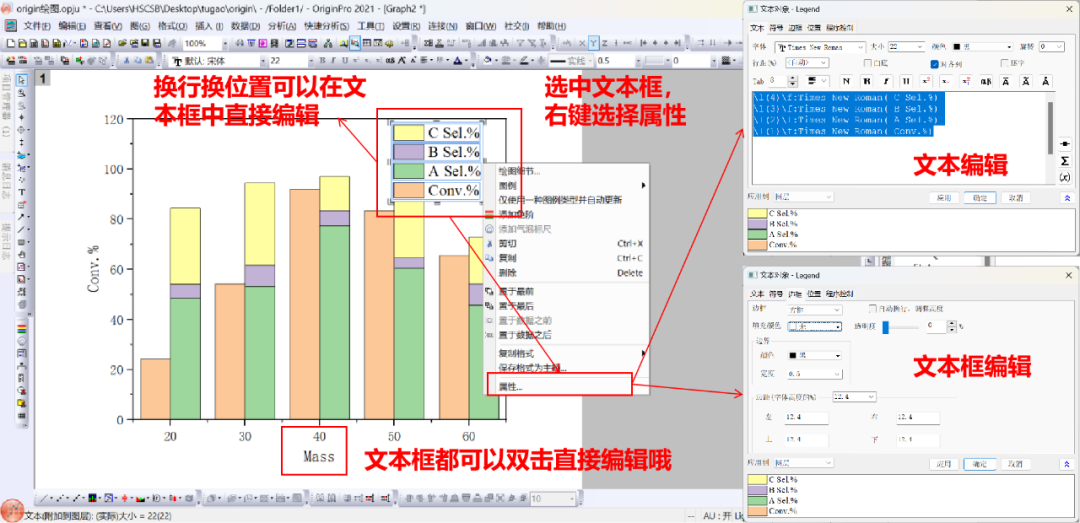

文本编辑，调整字体、字号、大小、加粗斜体等，文本框编辑，调整是否添加文本框，更改框线粗细等。

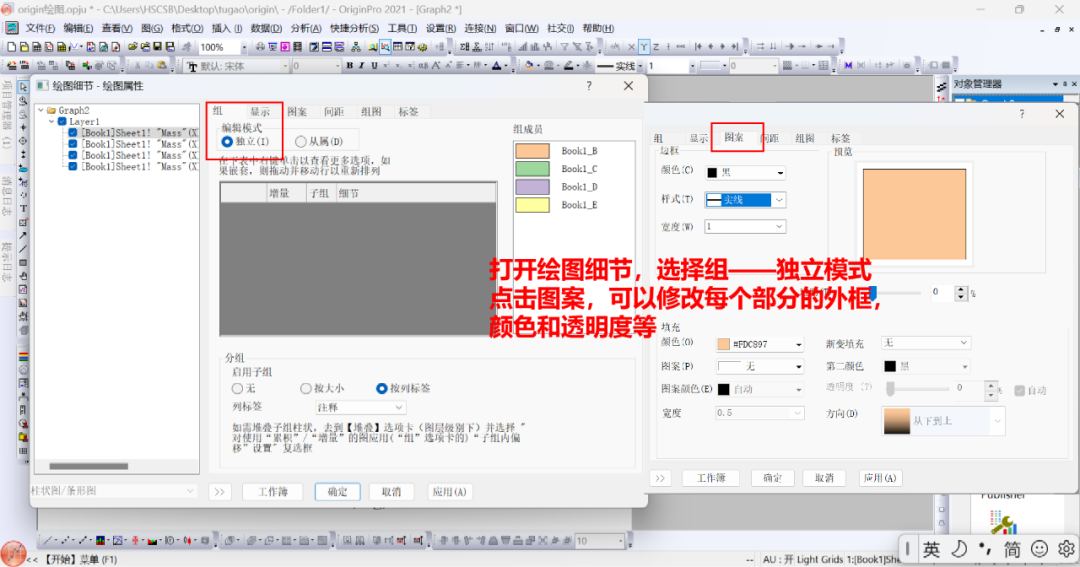

颜色编辑，一般画图时会自动生成色阶，不喜欢的话，在组的编辑模式中选择独立，就可以在图案中单独编辑每个部分的颜色了。

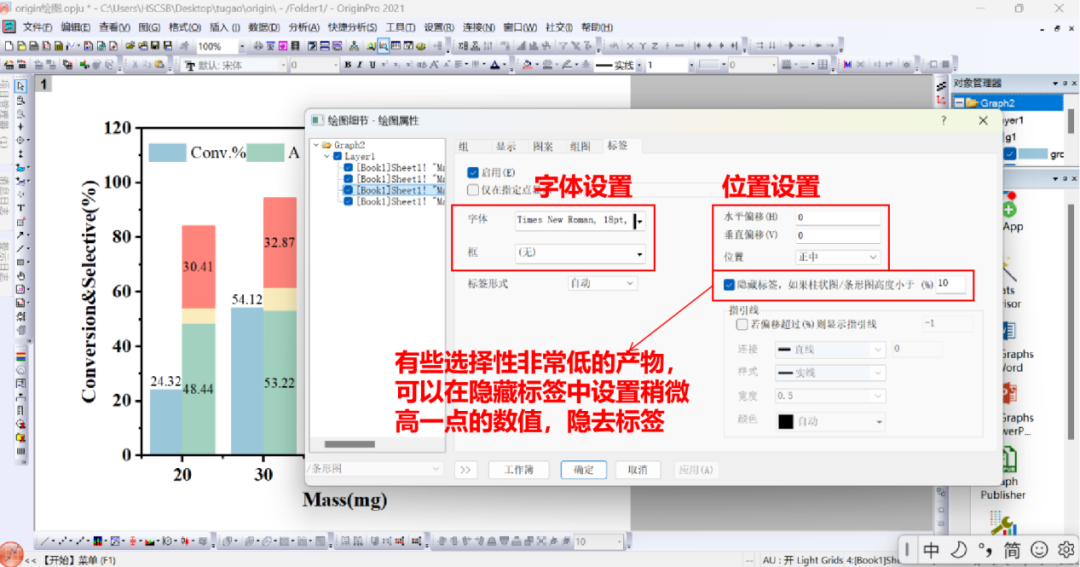

如果想要显示数据，可以在绘图细节里启用标签，设定标签的字体和位置。

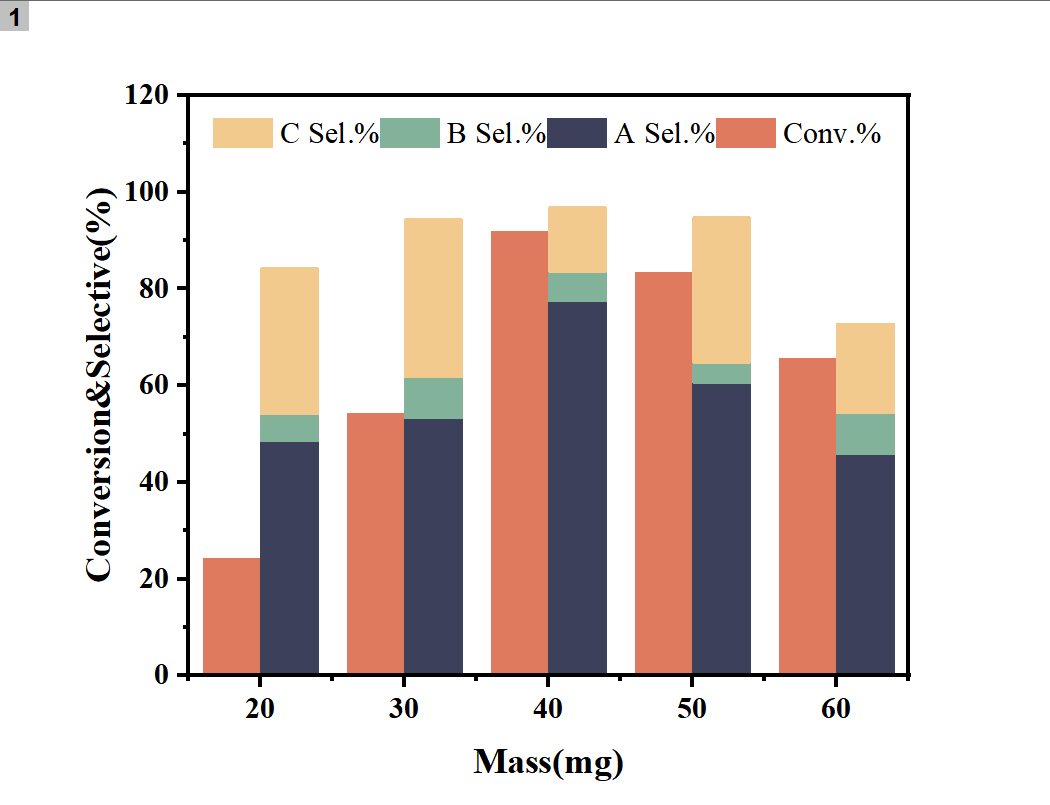

可以换个深色系配色加深区分度，这样一张分组柱状堆积图就画好了。
注释：
我所用的数据，是物质的转化率和产物的选择性，在不同催化剂的添加量下的对比，并非真实的实验数据，只是举个例子。
纵坐标：因为转化率和选择性都是用的百分比，所以写一起了，且假定选择性部分为主要产物，并非所有产物，所以总选择性为90-100%。
图中标签，Conv.为Conversion的缩写，A、B、C Sel.为产物A、B、C Selective的缩写。
图中所用配色#DF7A5E，#3C405B，#82B29A，#F2CA8E
