说明：纳米限域效应是调控材料结构与性能的核心手段，尤其在催化剂精准合成领域，它能从宏观、介观到原子尺度控制材料形貌、尺寸与电子态，为高效催化反应提供关键支撑。
本文将系统拆解纳米限域效应的定义、重要性、分析方法，并详解其在催化领域的应用逻辑与实践方法。
纳米限域效应是指在纳米尺度空间（通常 1-100nm）内，通过物理空间约束或化学相互作用，调控物质的 nucleation（成核）、growth（生长）及电子结构，使其表现出与宏观体相材料不同的物理化学性质的现象。
物理限域：利用纳米孔、纳米通道等有限空间，限制反应物或中间体的扩散与生长，精准控制材料的尺寸与形貌，例如将金属纳米颗粒限制在碳纳米管通道内，避免其团聚。
化学限域：通过化学键（如金属 – 氮键、配位键）或界面相互作用（如 π-π 堆叠），固定活性位点（如单原子）的电子态与化学环境，优化其催化选择性，例如单原子催化剂中金属原子与载体的配位结合。

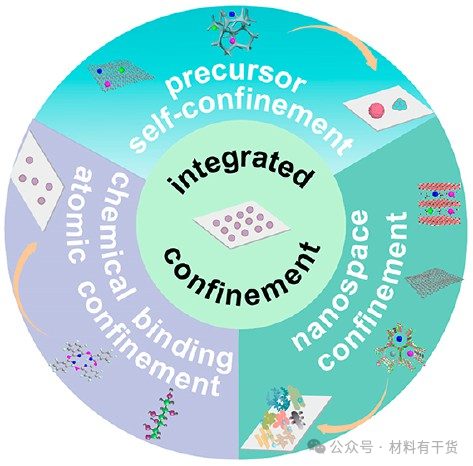

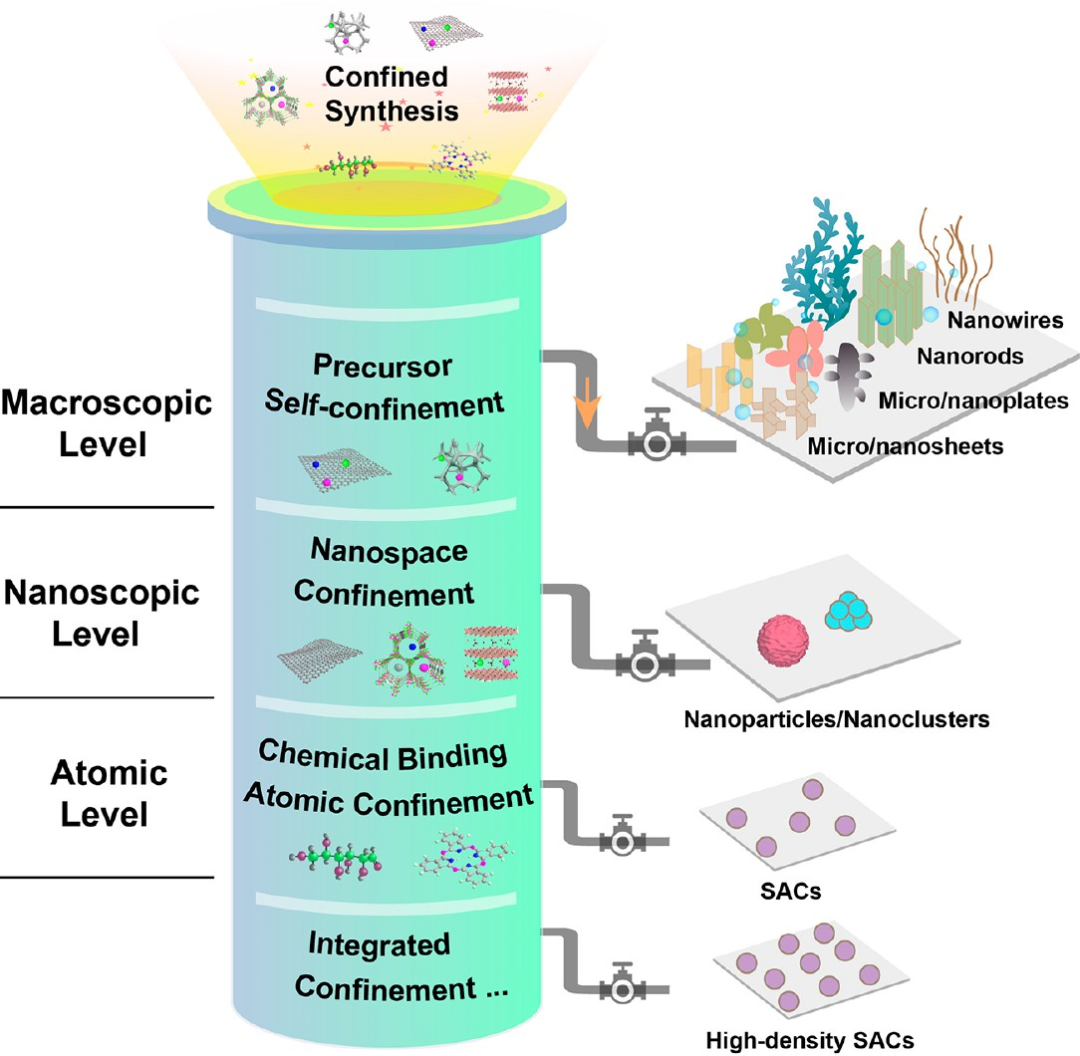

不同尺度限域策略示意图。DOI：10.1021/accountsmr.1c00135
纳米限域效应的调控效果需通过量化指标评估，核心包括尺寸控制精度、活性位点密度及催化动力学参数，相关公式与物理意义如下：
其中，σ为尺寸标准差，dˉ为平均尺寸。该公式衡量限域对颗粒尺寸的控制精度，D 越小，尺寸越均一。

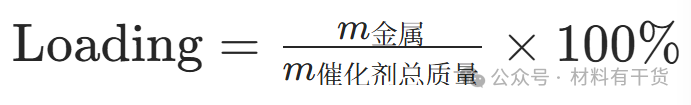

该公式评估化学限域对单原子分散的能力，Loading 越高，工业化潜力越大。
该公式反映量化限域对反应动力学的影响，ΔG 越小，反应越易进行。

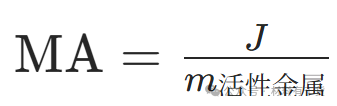

其中J 为电流密度，m 为活性金属质量。该公式体现限域对活性位点效率的提升，MA 越高，单位质量金属催化性能越强。
DOI：10.1021/accountsmr.1c00135
在电催化领域（如 ORR、OER、HER、CO₂RR），纳米限域效应的价值体现在三个核心层面，直接解决传统催化剂的性能瓶颈：
1. 最大化活性位点利用率。传统纳米颗粒催化剂易团聚，导致活性位点被包裹；而纳米限域效应可实现活性位点的均匀分散，暴露更多活性位点，提升原子利用率（尤其在单原子催化中）。
2. 精准调控催化选择性。电催化反应常伴随副反应（如 CO₂RR 易生成 H₂而非 CO），纳米限域效应可通过空间约束或电子调控优化中间体吸附能，引导特定反应路径。
3. 提升催化剂稳定性与工业化潜力。工业电催化需在高电流密度下长期稳定运行，纳米限域效应可增强活性位点与载体的结合力，防止烧结、团聚、结构重构，特别在高温或电化学环境中；并通过可控合成实现高负载、高活性、可规模化催化剂。

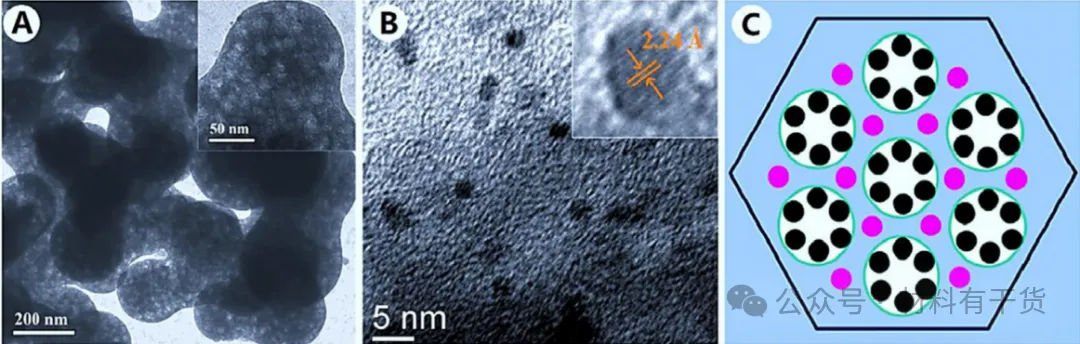

DOI: 10.1016/j.electacta.2013.09.171
在《Confinement Strategies for Precise Synthesis of Efficient Electrocatalysts from the Macroscopic to the Atomic Level》中，作者系统综述了从宏观到原子尺度上，通过限域策略（confinement strategies）实现高效电催化剂精准合成的最新研究进展。
下面我们将结合Accounts of Materials Research期刊的这项工作进行说明，如何分析纳米限域效应。
高分辨透射电镜（HRTEM/TEM）：直接观察限域空间与活性位点的形貌。例如论文中通过 TEM 观察到 “2D 层间限域” 制备的 MoS₂单层（厚度～0.6 nm），证明层间空间成功限制了 MoS₂的纵向生长；
球差校正高角环形暗场扫描透射电镜（AC-HAADF-STEM）：识别单原子位点。论文中 Fe-NC SACs 的 STEM 图像显示，Fe 原子以孤立亮点形式存在，无纳米颗粒团聚，证明化学限域的成功；
X 射线吸收精细结构（XAFS）：分析活性位点的电子态与配位环境。论文中 FeN₅单原子的 XAFS 谱图显示，Fe 的配位数为 5（而非传统 FeN₄的 4），证明化学限域调控了 Fe 的配位结构；
X 射线衍射（XRD）：判断材料物相与晶粒尺寸。论文中 “前驱体自限域” 制备的 NiCo-HS@G，XRD 无明显杂峰，证明限域合成的材料物相纯净。

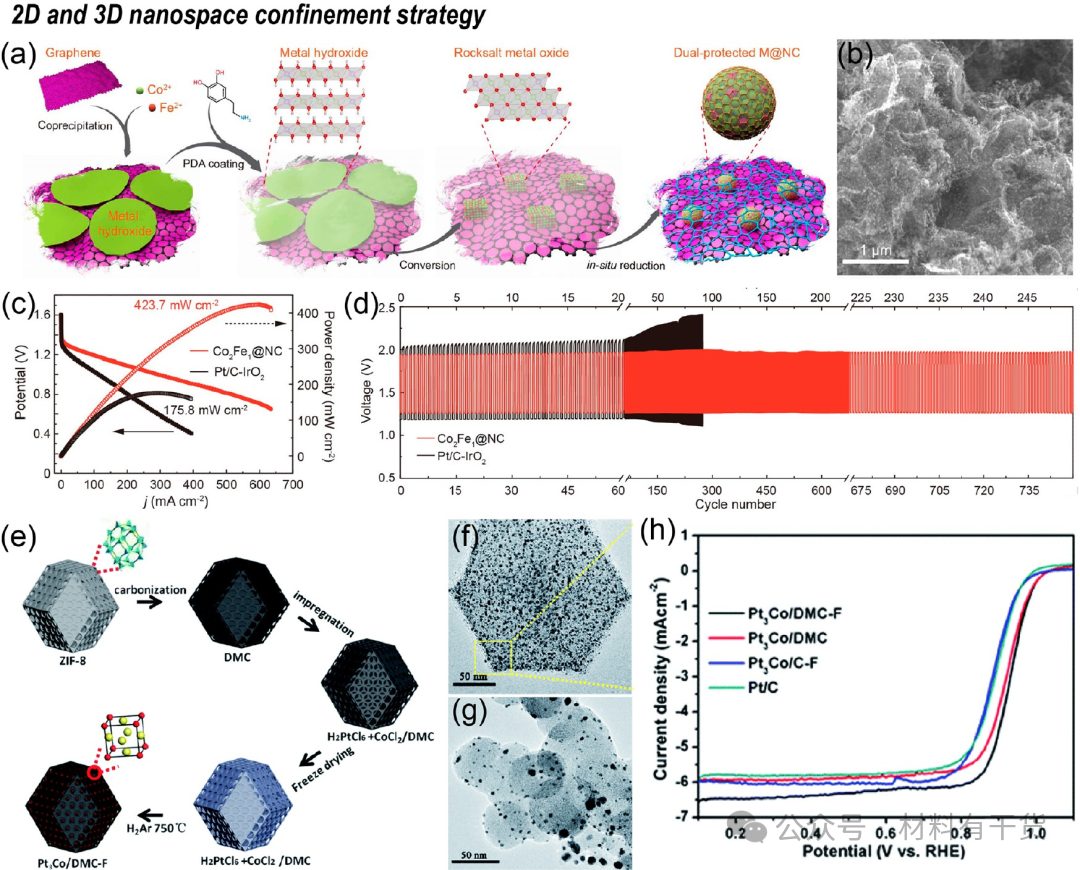

二维/三维限域合成M@NC与Pt₃Co纳米粒子。(a) Co₂Fe₁@NC 的限域合成示意图。(b) 扫描电子显微镜（SEM）图像。(c) 使用 Co₂Fe₁@NC 与 Pt/C-IrO₂ 的锌–空气电池的放电极化曲线与功率密度图。(d) 长期循环性能测试图。(e) Pt₃Co/DMC-F 的限域制备示意图。(f, g) Pt₃Co/DMC-F 与 Pt₃Co/C-F 的透射电子显微镜（TEM）图像。(h) 线性扫描电流（LSC）曲线。DOI：10.1021/accountsmr.1c00135
线性扫描伏安法（LSV）：测试催化活性。论文中 MoS₂单层催化剂的 HER 过电位（η₁₀）仅 120 mV，远低于多层 MoS₂（η₁₀=250 mV），证明限域提升了活性；
计时电流法（i-t）：评估稳定性。论文中 NiFe (OH)ₓ/FeS 催化剂在 500 mA/cm² 下 i-t 曲线无衰减，证明限域增强了稳定性；
原位表征（原位 Raman / 原位 XAS）：追踪反应中限域结构的动态变化。论文中通过原位 Raman 观察到，CO₂RR 过程中 Co@Pc/C 的限域结构无破坏，证明限域位点的稳定性。

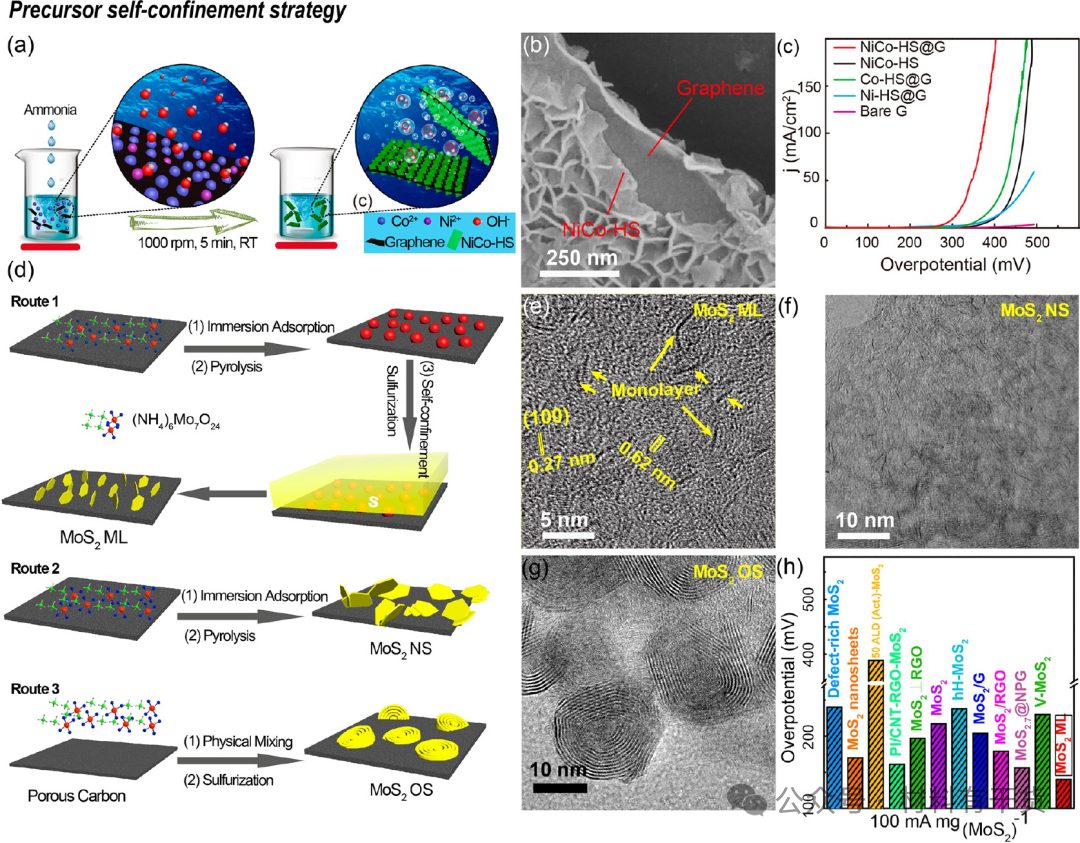

(a) NiCo-HS@G 的制备过程示意图。(b) 扫描电子显微镜（SEM）图像。(c) 线性扫描伏安（LSV）曲线。(d) MoS₂ 单层（ML）、纳米片（NS）和纳米球（OS）的制备过程示意图。(e) MoS₂ 单层、(f) MoS₂ 纳米片和(g) MoS₂ 纳米球的透射电子显微镜（TEM）图像。(h) MoS₂ 催化剂的过电位对比。DOI：10.1021/accountsmr.1c00135
根据限域尺度与作用机制，纳米限域效应的应用可分为前驱体自限域、纳米空间限域、化学结合原子限域及多尺度集成限域四大策略。
适用场景：工业级电催化（如碱性电解水），需高电流密度下的电子 / 质量传输效率。
核心逻辑：利用预合成前驱体的宏观结构（如纳米阵列、泡沫基底），限制催化剂的生长方向，形成层级化结构。
直接证据：以泡沫镍为前驱体与基底，先通过 “第一步自限域” 生长 NiMoO₄纳米棒阵列；再通过还原退火 “第二步自限域”，使 NiMoO₄表面分解为 MoNi₄与 MoO₃₋ₓ纳米颗粒，且保持纳米棒的宏观结构；最终产物 MoNi₄/MoO₃₋ₓ在 1000 mA/cm² 下过电位仅 156 mV，满足工业产氢需求。

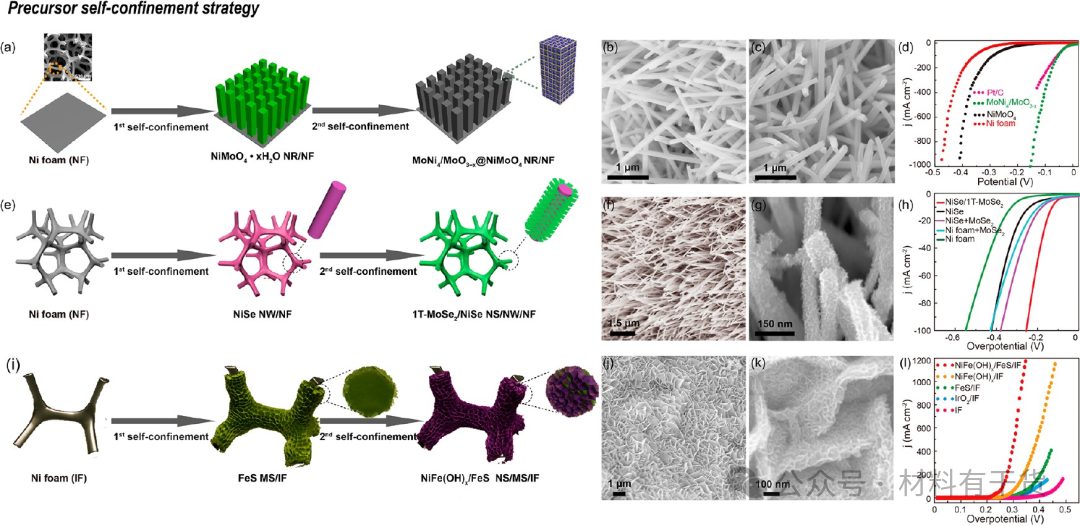

多步自限域构建多级结构电极。DOI：10.1021/accountsmr.1c00135
2. 介观尺度：纳米空间限域
调控纳米颗粒 / 团簇尺寸
适用场景：需精准控制纳米颗粒尺寸的反应（如 HER 中 Ni/NiO 异质结构的尺寸效应）。
核心逻辑：利用 0D 纳米孔、1D 纳米管、2D 层间或 3D MOF 等纳米空间，物理限制颗粒生长，避免团聚。
直接证据：采用 “0D 纳米孔限域” 策略，在多孔碳的纳米孔中负载 Ni 前驱体，通过调控退火时间控制 Ni/NiO 颗粒尺寸（0.7-6.1 nm）；发现 3.8 nm 的 Ni/NiO 颗粒具有最优 Ni/NiO 比例（23.7%），此时 Volmer 步骤（水分解）与 Heyrovsky 步骤（H₂生成）协同增强，HER 活性最高；若无纳米孔限域，Ni/NiO 颗粒尺寸会超过 10 nm，活性下降 50%。

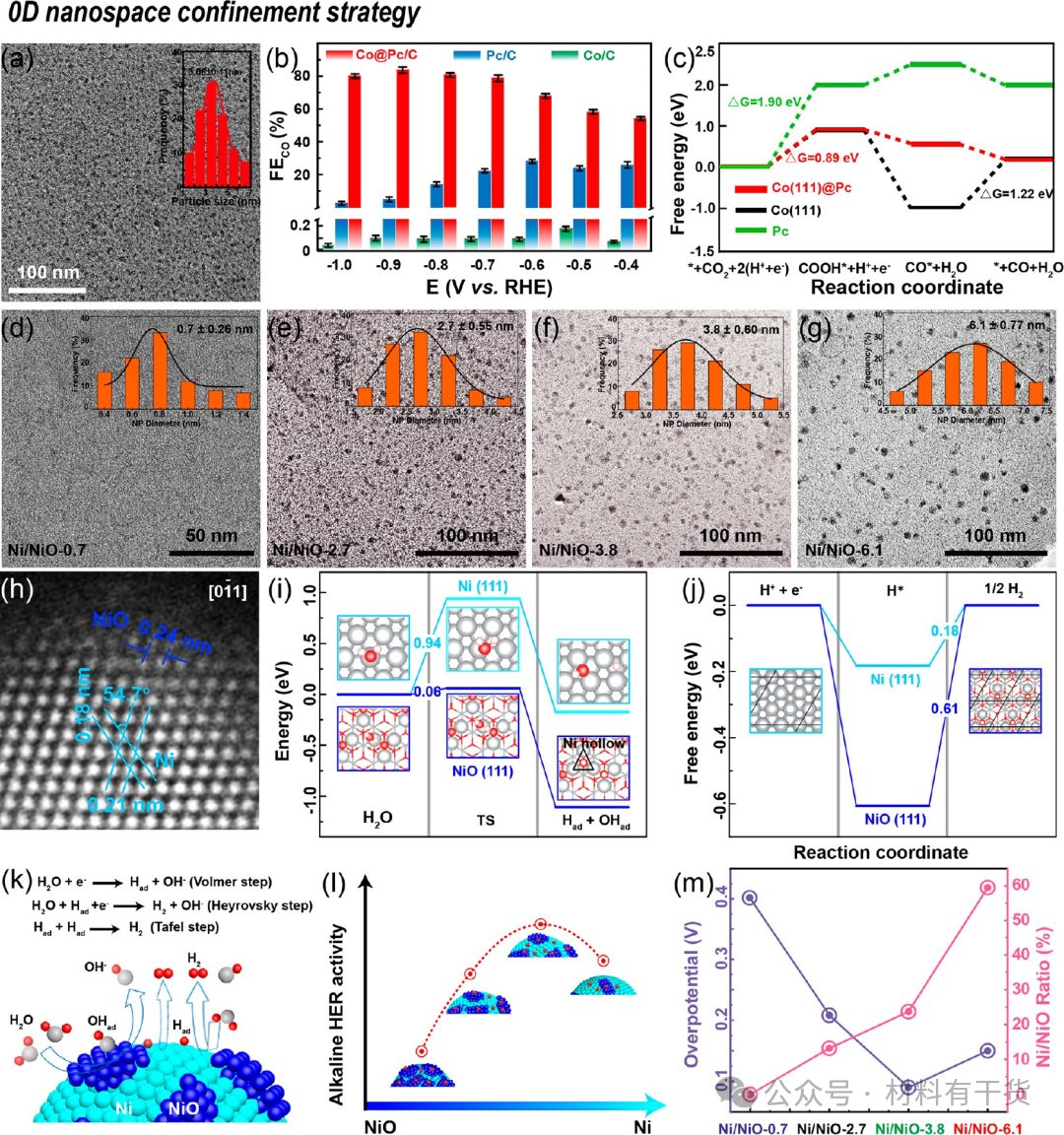

纳米空间限域合成Ni/NiO纳米粒子。DOI：10.1021/accountsmr.1c00135
3. 原子尺度：化学结合原子限域
合成单原子催化剂
适用场景：需高选择性的反应（如 CO₂RR、NRR），单原子位点可精准吸附中间体。
核心逻辑：通过金属 – 异质原子配位键（如 M-N、M-O）配位键，将金属原子单分散锚定在载体上，调控其电子态。
直接证据：以三聚氰胺为 N 源、血红素为 Fe 源，通过 “配位热解” 实现化学限域：三聚氰胺与 Fe³+ 形成配位键，抑制 Fe 原子团聚；若添加石墨烯，可进一步形成 FeN₅单原子位点（而非传统 FeN₄），使 CO₂RR 生成 CO 的 FE 提升至 95%；对比实验表明，无三聚氰胺时，Fe 会形成纳米颗粒，CO FE 仅 30%。

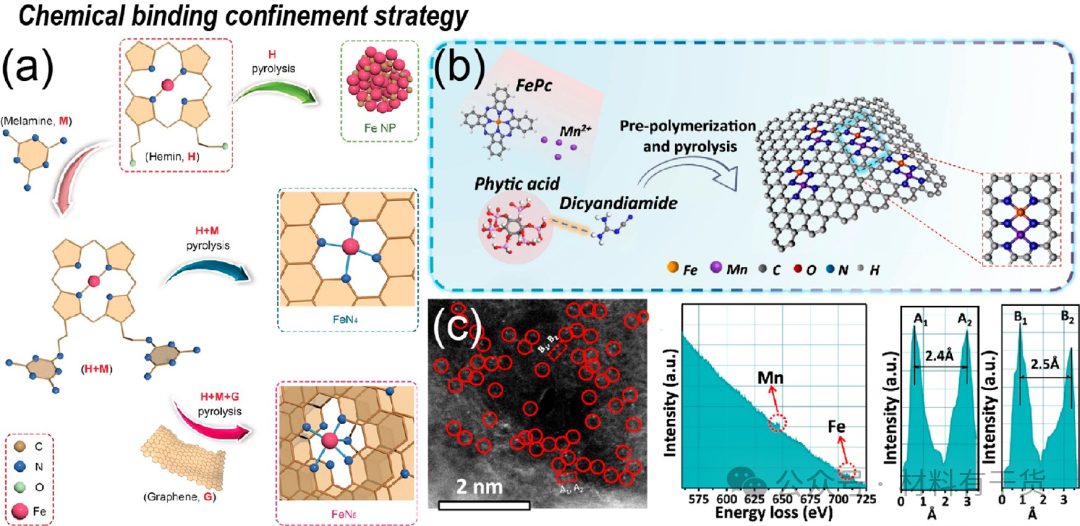

化学键合限域合成Fe单原子催化剂。DOI：10.1021/accountsmr.1c00135
适用场景：需高负载单原子（如 > 10 wt%）的工业化场景，单一限域策略难以实现。
核心逻辑：结合物理限域（如纳米孔）与化学限域（如配位键），在多步骤中协同限制原子团聚。
直接证据：论文 “级联锚定” 集成限域策略合成 Fe-NC SACs：第一步（化学限域）：葡萄糖与 Fe³+ 形成螯合物，避免 Fe 随机吸附；第二步（物理限域）：多孔碳纳米孔限制 Fe – 葡萄糖螯合物的扩散，实现均匀分散；第三步（化学限域）：热解时三聚氰胺分解的 CNₓ与 Fe 形成 Fe-Nₓ键，固定单原子；最终 Fe 负载量达 12.1 wt%，ORR 半波电位 0.928 V，优于低负载 SACs（0.88 V）。

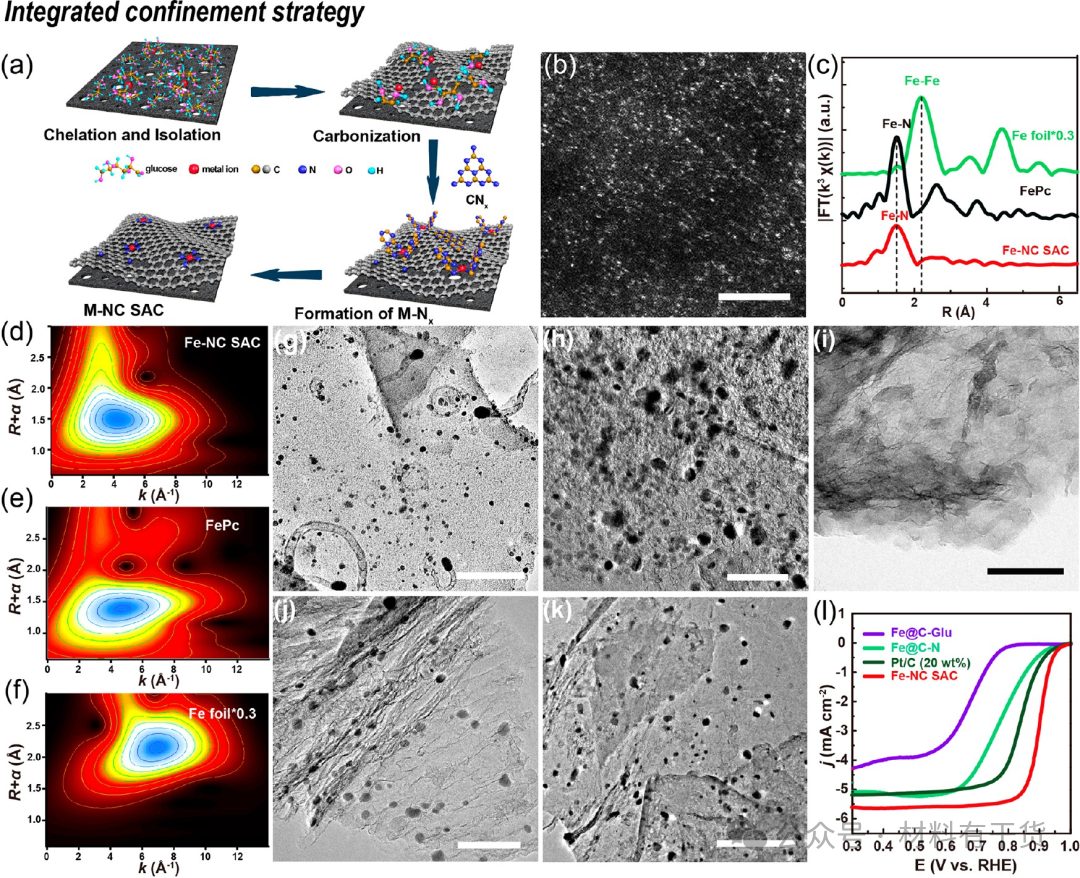

集成限域策略合成高负载Fe−NC SACs。DOI：10.1021/accountsmr.1c00135
纳米限域效应不仅是一个“缩小尺寸”的物理现象，更是一种“重塑本质”的材料设计哲学。它让我们从“看不见”的原子世界出发，精准构建“看得见”的催化性能。
未来，随着原位表征、AI辅助设计、材料基因组等技术的发展，纳米限域效应将成为连接基础科学与工业应用的桥梁，推动能源催化、碳中和、绿色合成等领域的实质性突破。
本文源自微信公众号：材料有干货
原文标题：《什么是纳米限域效应？》
原文链接：https://mp.weixin.qq.com/s/K1hLZVl8vX1mu_2UzejC7Q
本转载仅出于分享优质测试干货，旨在传递更多观点，并不代表赞同其全部观点或证实其内容的真实性。文章中所包含的图片、音频、视频等素材的版权均归原作者所有。如有侵权请告知删除。
