在进行第一性原理计算时，晶体结构的可视化是理解材料性质的重要手段。p4vasp 是一款专为 VASP 计算结果设计的可视化工具，能够帮助研究人员绘制晶体结构图、态密度（DOS）和能带结构等。以下将详细介绍 p4vasp 的功能、使用方法以及其在晶体结构可视化中的应用，并结合相关图片进行说明。
p4vasp 的功能与特点
p4vasp 是一款基于 Python 的开源图形化工具，专为 VASP 计算结果的可视化和分析设计。它能够处理大多数 VASP 文件格式，提供结构、单位晶胞、超胞、电荷/概率/自旋密度、局部势、力、速度、动力学、距离和角度的可视化。此外，p4vasp 还具备简单的结构编辑功能，支持 Cartesian 和直接坐标 。
p4vasp 的主要功能
1. 结构可视化：p4vasp 可以加载 VASP 的 POSCAR 文件，并生成高质量的晶体结构图。用户可以通过交互式界面调整晶胞的大小、方向和原子的位置，从而更好地理解晶体的几何结构。

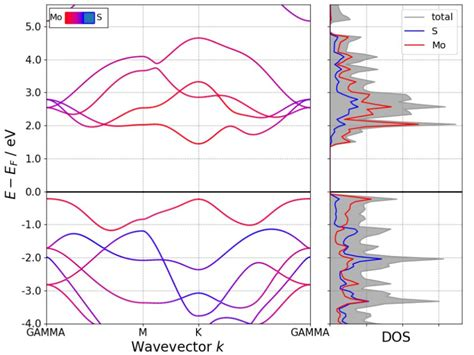

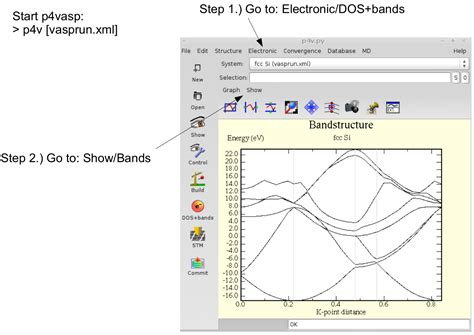

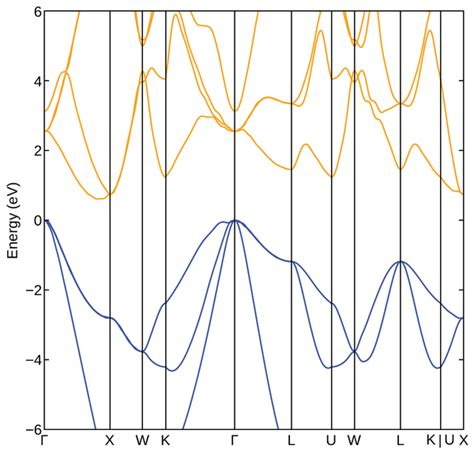

2. 能带结构分析：p4vasp 支持能带结构的绘制，用户可以选择不同的 k 点路径，并生成能带图。该功能对于研究材料的电子结构和导电性非常重要。

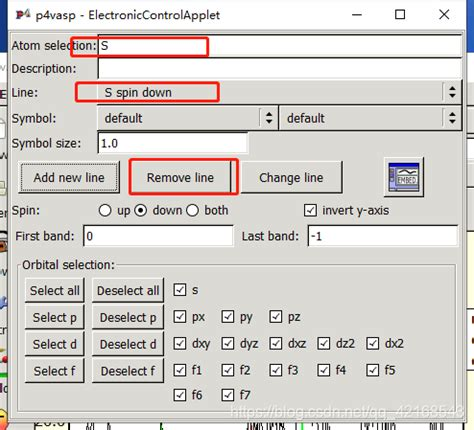

3. 态密度（DOS）分析：p4vasp 可以处理 DOS 数据，并生成总态密度（TDOS）和局域态密度（LDOS）的图表。用户可以选择不同的原子或轨道，分析其对 DOS 的贡献。
4. 超胞构建：p4vasp 支持通过单元复制构建超胞，这对于研究表面和界面性质非常有用。
5. 数据导出与导出：p4vasp 支持多种格式的导出，包括图像文件（如 PNG、PDF）和数据文件（如 .dat、.agr）。用户可以将生成的图像保存到本地，并进一步编辑或分享。
6. 交互式操作：p4vasp 提供了直观的 GUI 界面，用户可以通过菜单选项进行各种操作，如加载文件、编辑结构、分析数据等。此外，p4vasp 还支持命令行操作，适合高级用户进行自动化处理。
p4vasp 的使用方法
1. 安装与配置
p4vasp 可以在 Linux、Windows 和 macOS/OSX 系统上运行。用户可以通过以下方式安装 p4vasp：
Linux 系统：可以通过包管理器安装，例如在 Ubuntu 系统中使用 apt-get install p4vasp 命令 。
Windows 系统：可以从 p4vasp 的官方网站下载安装程序，并按照提示进行安装。
macOS 系统：可以通过 Homebrew 安装，使用 brew install p4vasp 命令 。
安装完成后，用户需要确保 VASP 的计算结果文件（如 POSCAR、vasprun.xml）已经生成，并且路径正确。

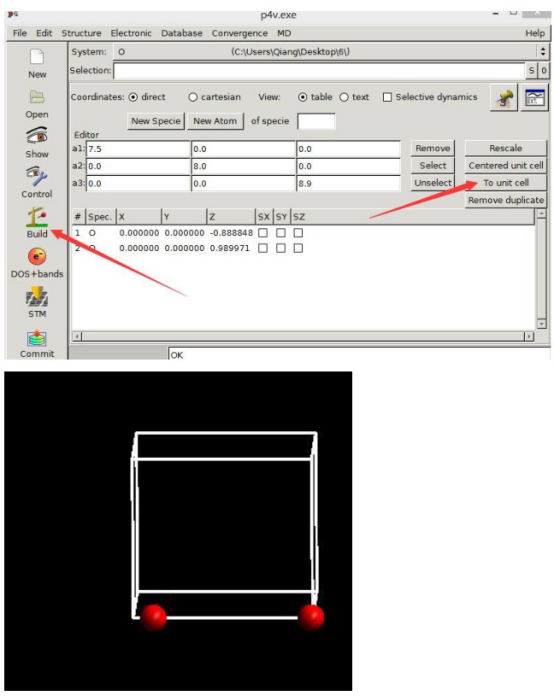

2. 加载结构文件
启动 p4vasp 后，用户可以通过以下步骤加载晶体结构文件：
1）打开 p4vasp 的主界面。
2）点击菜单栏中的File > Open，选择要加载的 POSCAR 文件。
3）p4vasp 会自动读取文件中的晶胞参数和原子坐标，并在 3D 视图中显示晶体结构。
3. 编辑结构
在 p4vasp 中，用户可以对晶体结构进行编辑，包括：
原子替换：用户可以选择不同的原子类型，并将其替换为其他原子。
平移与旋转：用户可以通过拖动原子或使用菜单选项进行平移和旋转操作。
晶胞调整：用户可以调整晶胞的大小和方向，以适应不同的计算需求。
4. 结构导出
在 p4vasp 中，用户可以将生成的图像导出为多种格式，包括：
图像文件：如 PNG、PDF、SVG 等。
数据文件：如 .dat、.agr 等。
用户可以通过以下步骤导出图像：
1）点击菜单栏中的Graph > Export。
2）选择所需的导出格式和保存路径。
3）确认导出设置，并点击Export 按钮。
p4vasp 在晶体结构可视化中的应用
p4vasp 在晶体结构可视化中的应用非常广泛，主要包括以下几个方面：
1. 晶体结构图的绘制
p4vasp 可以生成高质量的晶体结构图，帮助研究人员理解材料的几何结构。例如，在研究 Cd(II)-MOFs 晶体时，p4vasp 可以生成晶体结构图，并展示其内部的原子排列和晶胞结构。
2. 超胞的构建
p4vasp 可以通过单元复制构建超胞，这对于研究表面和界面性质非常有用。例如，在研究 Cd(II)-MOFs 晶体时，p4vasp 可以生成超胞结构，并展示其表面的原子排列和晶胞结构。
3. 数据导出
p4vasp 支持多种格式的导出，使得用户可以将生成的图像保存到本地，并进一步编辑或分享。例如，在研究 Cd(II)-MOFs 晶体时，p4vasp 可以生成图像文件，并将其导出为 PNG 或 PDF 格式。
