NiFe-LDH（镍铁层状双氢氧化物）因其在氧析出反应（OER）中的优异催化性能，成为水裂解和可再生能源技术中的重要研究对象。NiFe-LDH的催化性质主要体现在其结构、电子特性、活性位点以及对反应条件的响应等方面。
NiFe-LDH的结构特征是其层状结构，由[NiFe(OH)6]2-层状结构组成，其中Ni和Fe离子交替排列，形成八面体配位结构。这种结构使得NiFe-LDH具有较高的比表面积和丰富的活性位点，有利于OER的进行。
研究表明，Fe的掺杂不仅改变了NiFe-LDH的电子结构，还显著提高了其催化活性。例如，Fe3+在NiFe-LDH中占据八面体位点，导致Fe-O键距离异常缩短，从而优化了OER中间体的吸附能，降低了过电位。此外，Fe的引入还改变了Ni的氧化还原行为，使其在较低电位下即可发生氧化反应，从而提高了OER的催化效率。
NiFe-LDH在碱性电解液中表现出优异的OER催化性能。例如，NiFe-LDH纳米片在1M KOH溶液中，其过电位仅为257mV，Tafel斜率为46.46mV dec-1，远低于传统贵金属催化剂（如IrO2）。
此外，NiFe-LDH在不同Fe/Ni比的催化剂中表现出不同的催化活性。随着Fe含量的增加，NiFe-LDH的Tafel斜率逐渐减小，表明其催化活性有所提高。例如，NiFe 20（Fe/Ni比为20）的Tafel斜率最低，表明其在OER中具有最佳的催化性能。

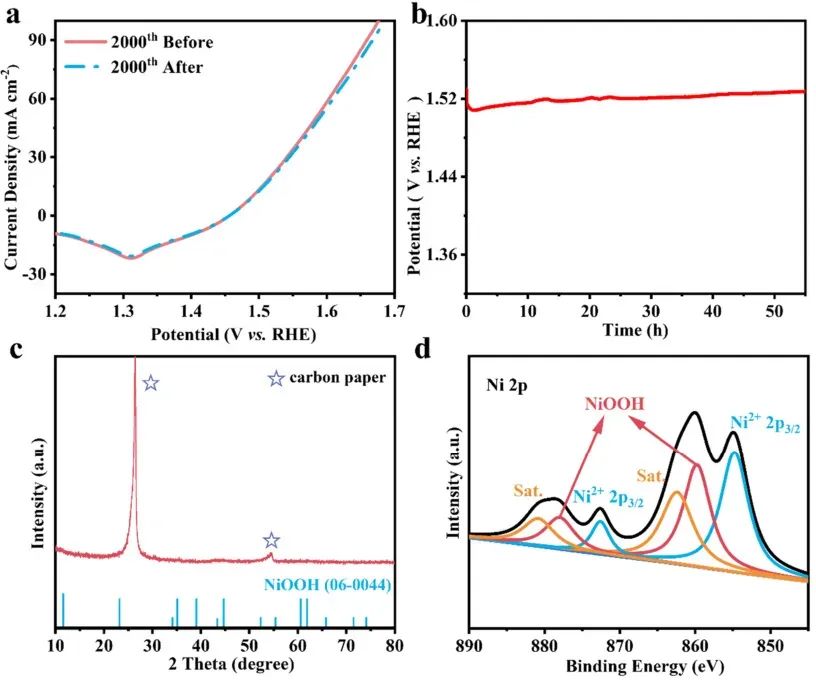

NiFe-LDH不仅具有高催化活性，还表现出良好的稳定性。例如，NiFe-LDH/GA复合材料在长时间循环后仍能保持良好的电化学活性，其在2000次循环后仍能保持稳定的电压。

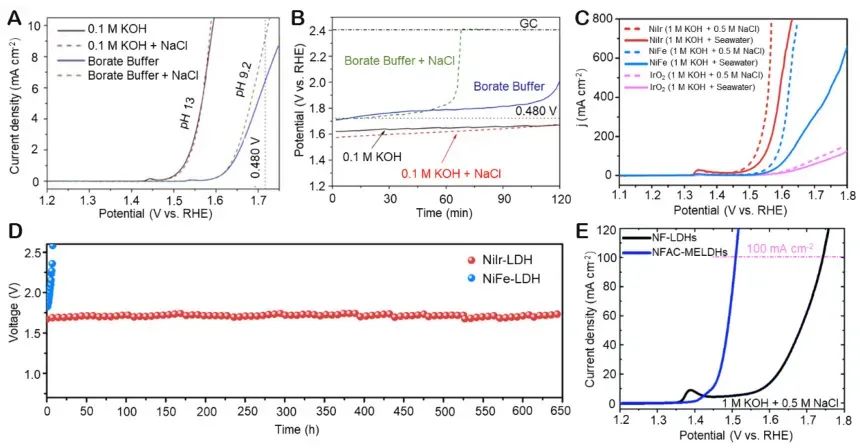

此外，NiFe-LDH在不同电解质中也表现出良好的稳定性。在0.1M KOH+NaCl电解质中，NiFe-LDH的催化稳定性优于在纯KOH电解质中的表现。这表明NiFe-LDH在实际应用中具有较高的耐久性。
4. NiFe-LDH的形貌与催化性能
NiFe-LDH的形貌对其催化性能也有重要影响。研究表明，具有三维花状结构的NiFe-LDH表现出更高的催化活性。例如，NiFe-LDH花状空心球（FH-NiFe-LDH）对酸性橙7（AO7）的降解能力最强，其一级速率常数可达k=0.02639min-1。

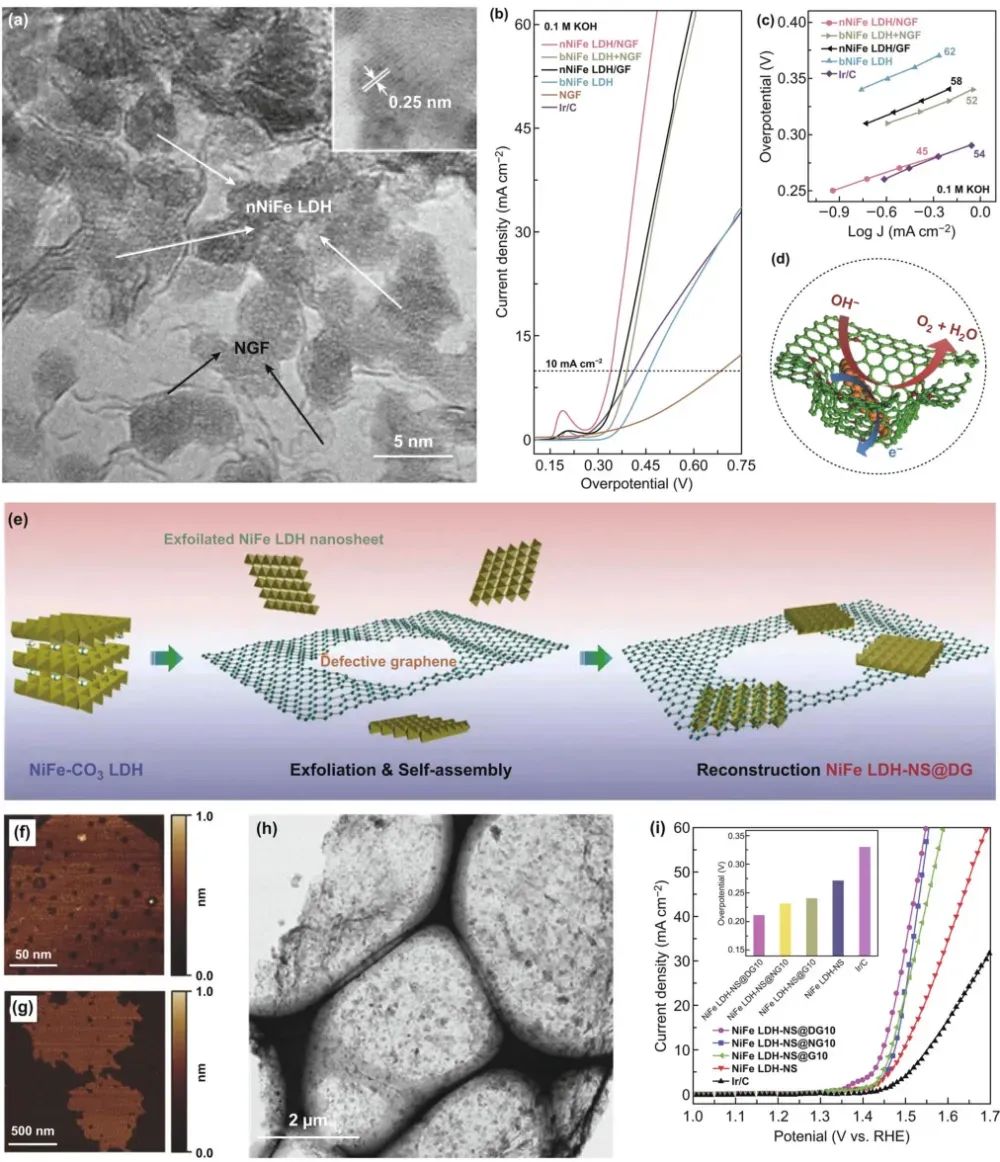

此外，NiFe-LDH纳米片的剥离和组装也能显著提高其催化性能。例如，NiFe-LDH-NS@DG复合材料在1M KOH溶液中表现出更高的电流密度和更低的过电位。
NiFe-LDH不仅在电催化中表现出色，还在压电催化中展现出独特的优势。研究表明，NiFe-LDH在超声波（US）作用下能有效产生活性氧（ROS），从而增强其催化性能。例如，NiFe-LDH在超声波照射下通过激子效应和能带压电效应，显著提高了·O2的生成能力。
此外，NiFe-LDH在酸性条件下还能催化H2O2转化为有毒的·OH，进一步加剧氧化应激并诱导铁死亡。这些特性使得NiFe-LDH在肿瘤治疗和铁死亡诱导中具有潜在的应用价值。

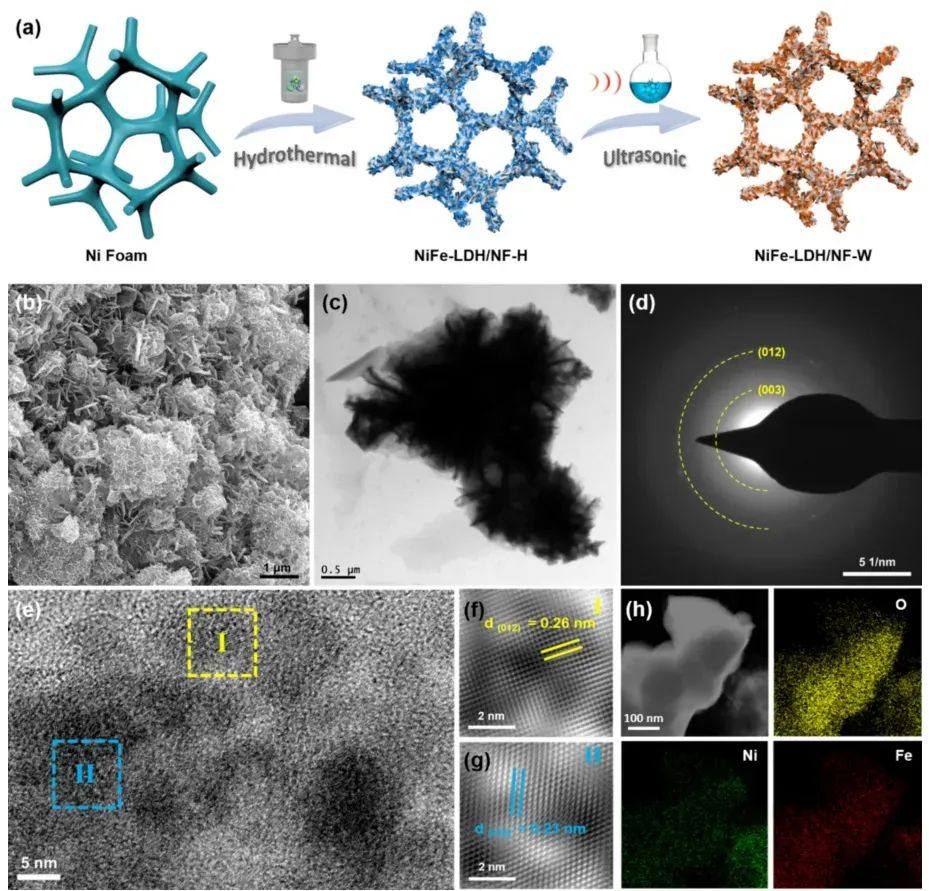

NiFe-LDH的合成方法对其催化性能也有重要影响。例如，通过水热法和冻干工艺制备的3D NiFe-LDH/GA复合材料具有良好的结晶度和多孔结构，从而提高了其催化活性。此外，通过控制Fe/Ni比和合成条件，可以制备出具有不同形貌和性能的NiFe-LDH材料。例如，通过调节Fe/Ni比，可以制备出具有不同催化活性的NiFe-LDH催化剂。
NiFe-LDH因其优异的催化性能、良好的稳定性和广泛的适用性，成为水裂解和可再生能源技术中的重要研究对象。其催化性质主要体现在结构、电子特性、活性位点、形貌、催化机制等方面。通过调控Fe/Ni比、形貌和合成方法，可以进一步提高NiFe-LDH的催化性能。未来，NiFe-LDH在水裂解、燃料电池、电解水以及肿瘤治疗等领域具有广阔的应用前景。
声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！
