晏成林/钱涛AM：降低盐浓度可提高软包Li-S电池的低温性能

2023年10月10日上午11:55 • 电池顶刊, 顶刊解读

晏成林/钱涛AM：降低盐浓度可提高软包Li-S电池的低温性能

Li-S电池有希望在低温（LTs，低于0℃）下运行时将电池级能量密度提高到300Wh kg^-1以上。然而，现有的Li-S电池在低温下的容量释放仍然差强人意。而且几乎没有人验证Ah级软包电池在LTs下的实用性。

苏州大学晏成林、南通大学钱涛等通过分子动力学（MDs）结合密度泛函理论（DFT）分析，系统地研究了低温下传统Li-S电池的Li⁺溶剂化结构，并前所未有地揭示了锂盐浓度与Li⁺脱溶化屏障之间的正相关关系，即稀释的电解液可以增强Li⁺脱溶动力学，从而改善低温Li-S电池的容量性能。

晏成林/钱涛AM：降低盐浓度可提高软包Li-S电池的低温性能

图1. 电解液设计

在理论模拟结果的指导下，作者使用常规溶剂（DOL/DME，1:1）和不同浓度的LiTFSI制备了Li-S电池电解液，并研究了其低温性能。

正如预期的那样，减少电解液中LiTFSI的含量可以有效地促进Li-S电池在低温下的放电容量。与25℃时相比，使用0.5M电解液的Li-S电池在-40℃时能保持67.34%的容量。

晏成林/钱涛AM：降低盐浓度可提高软包Li-S电池的低温性能

图2. 电解液表征及脱溶剂化动力学分析

特别是，作者采用高硫负载（5.6 mg cm^-2）正极和稀释电解液在贫电解液条件（E/S = 4 mL g^-1）制备了Ah级软包Li-S电池，其在0℃时提供了约1000 mAh g^-1的放电容量和350 Wh kg^-1的超高能量密度，这为实现实用的高能量低温Li-S电池提供了一条有希望的途径。

晏成林/钱涛AM：降低盐浓度可提高软包Li-S电池的低温性能

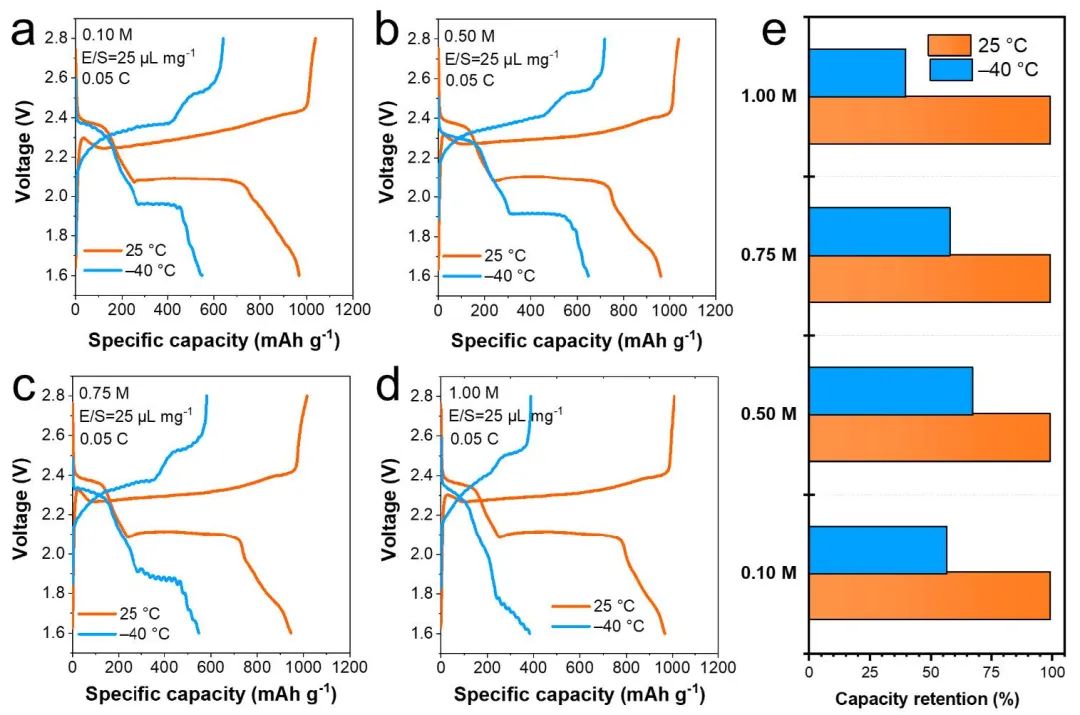

图3. 采用不同电解液的Li-S电池的低温性能

Weakening Li+ De-solvation Barrier for Cryogenic Li–S Pouch Cells. Advanced Materials 2022. DOI: 10.1002/adma.202208590

声明：如需转载请注明出处（华算科技旗下资讯学习网站-学术资讯），并附有原文链接，谢谢！

赞 (0)

0

王春生教授，最新Angew.！

上一篇 2023年10月10日上午11:55

陶占良Nano-Micro Letters：高性能水系有机锌电池的分子工程设计

下一篇 2023年10月10日上午11:56

犹他州立大学李刚Angew：钴肟基金属自由基催化：合成环丙烯和噁唑的通用策略
2025年3月27日下午4:49
分享到:

金属自由基催化（Metalloradical Catalysis, MRC），主要以金属卟啉配合物为代表，已成为调控自由基反应和拓展其合成应用的有前景的策略。

基于此，2025年3月26日，犹他州立大学李刚等人在国际知名期刊Angewandte Chemie International Edition发表题为《Cobaloxime-Based Metalloradical Catalysis: A Versatile Strategy for the Synthesis of Cyclopropenes and Oxazoles》的研究论文。

在此，作者通过金属自由基催化（MRC），开发了一种高效的催化方法，用于炔烃的自由基[2+1]环丙烷化和腈的自由基[3+2]噁唑烷环化反应，反应底物为α-芳基重氮乙酸酯。

钴肟（Cobaloxime）在温和条件下，对炔烃的金属自由基[2+1]环丙烷化和自由基[3+2]噁唑烷环加成反应表现出良好的催化效果。

这些反应展示了广泛的底物耐受性，能够实现克级转化以及药物化合物的合成。

该研究结果突显了钴肟催化环加成反应在有机合成中的巨大潜力，并拓展了金属自由基体系在催化领域的应用范围。

Cobaloxime-Based Metalloradical Catalysis: A Versatile Strategy for the Synthesis of Cyclopropenes and Oxazoles,Angew. Chem. Int. Ed.,2025.https://doi.org/10.1002/anie.202500667
中南民族大学Nature子刊：MgO纳米簇在C=N键有机氮化合物还原偶联合成中的意外活性
2025年3月27日下午4:42
分享到:

硝基化合物与醇的还原偶联是一种用于构建有机氮化合物中C=N键的可持续方法，但由于醇中α-Csp³-H键的惰性以及C=N键对加氢的敏感性，这一过程面临挑战。

基于此，2025年3月26日，中南民族大学张泽会、孙杰、中国科学院大连化学物理研究所慕仁涛等人在国际知名期刊Nature Communications发表题为《Unexpected activity of MgO nanoclusters for the reductive-coupling synthesis of organonitrogen chemicals with C = N bonds》的研究论文。

在此，作者报道了超细碱土金属氧化物MgO纳米簇（尺寸为0.9±0.3 nm）表现出的惊人催化活性，其能够高效活化α-Csp³-H键，促进转移加氢反应，以高至优异的产率（86-99%）合成含有C=N键的高附加值化学品。

对照实验和表征结果表明，MgO中的氧空位（Ov）和局部Mg环境（Mg-O键）在底物吸附和活化过程中起着关键作用，通过底物的负电荷氧原子与MgO纳米簇中Ov位点之间的电子相互作用实现。

理论计算进一步证实，氧空位显著降低了乙醇中α-Csp³-H向硝基苯中硝基转移氢原子的能垒（29.3 kcal/mol对比52.9 kcal/mol），而这一过程是还原偶联反应中具有最高能垒的速率决定步骤。

作者的方法不仅为合成含有C=N键的有机氮化合物提供了一种高效且可持续的途径，还激发了对主族元素催化剂的探索，使其成为过渡金属和贵金属催化剂在有机转化中的替代品。

Yuan, Z., Han, B., Liu, B. et al. Unexpected activity of MgO nanoclusters for the reductive-coupling synthesis of organonitrogen chemicals with C = N bonds. Nat Commun 16, 2963 (2025). https://doi.org/10.1038/s41467-025-58222-6
广东工业大学李成超、叶明晖AM：基于氨基酸类似物的界面吸附层，可实现长寿命水性锌碘电池的双重稳定性
2025年3月27日下午4:19
分享到:

水系锌碘（Zn–I₂）电池因低成本和高安全性，被认为是大规模储能的有前途的候选者。

然而，它们的商业应用受到锌腐蚀和碘电极多碘穿梭的阻碍。

基于此，2025年3月26日，广东工业大学李成超、叶明晖等人在国际知名期刊Advanced Materials发表题为《Interfacial Adsorption Layers Based on Amino Acid Analogues to Enable Dual Stabilization toward Long-Life Aqueous Zinc Iodine Batteries》的研究综述。

在此，通过使用电解质添加剂的策略，构建了基于N,N-二羟乙基甘氨酸（BHEG）的界面吸附层，以稳定锌负极并减轻多碘穿梭。

BHEG中的三级胺（N(CH₂)₃）和羧基（─COO⁻）基团可逆地捕获H⁺，并动态中和OH⁻离子，有效缓冲了锌金属负极的界面pH，抑制了析氢反应。

此外，BHEG吸附层能排斥锌界面处39.3%的H₂O分子，形成“缺水”的内赫尔姆霍兹平面，防止锌腐蚀。重要的是，BHEG中的N(CH₂)₃基团还能抑制碘电极处的多碘穿梭，对I⁻、I₂和I₃⁻的吸附能分别为-0.88、-0.41和-0.39 eV。

得益于这些优势，锌碘电池在高碘电极质量负载（≈21.5 mg cm⁻²）下，可实现2.99 mAh cm⁻²的高面积容量和2000次循环的长循环寿命。

Interfacial Adsorption Layers Based on Amino Acid Analogues to Enable Dual Stabilization toward Long-Life Aqueous Zinc Iodine Batteries,Advanced Materials,2025.https://doi.org/10.1002/adma.202420221
中国科学院大连化学物理研究所刘中民、魏迎旭、叶茂JACS：甲醇制烯烃（Methanol to Olefins，简称MTO）：理解并调控动态复杂催化
2025年3月27日下午4:00
分享到:

甲醇转化为烃类的研究与开发已有40多年的历史。

过去的四十年见证了甲醇制烯烃（MTO）的基础研究和工业流程开发的相互促进以及连续突破，表明MTO是一个极具动态性、复杂的催化体系。

基于此，2025年3月26日，中国科学院大连化学物理研究所刘中民、魏迎旭、叶茂等人在国际知名期刊Journal of the American Chemical Society发表题为《Methanol to Olefins (MTO): Understanding and Regulating Dynamic Complex Catalysis》的研究论文

本综述总结了中国科学院大连化学物理研究所在动态、复杂的MTO反应体系的反应机理和流程工程的持续研究中的努力和成就。

它阐明了关于MTO反应动态演变的本质以及扩散、反应和催化剂（积炭修饰）之间相互作用机制的基本化学问题，这些对于技术开发和流程优化至关重要。

通过整合MTO的化学原理、反应-扩散模型以及积炭形成动力学，实现了基于机理和模型的工业流程调控。

对化学和工程的深入理解促进了MTO催化剂和流程的持续优化和升级。

Methanol to Olefins (MTO): Understanding and Regulating Dynamic Complex Catalysis,J. Am. Chem. Soc.,2025.https://doi.org/10.1021/jacs.4c12145
韩国高丽大学AEM：用于锂电池的磷基阻燃电解液
2025年3月27日下午2:22
分享到:

对高性能储能系统的需求不断增加，促使人们高度关注锂离子电池（LIBs）电解液的开发，因为它们具有高能量密度和循环稳定性。

有机电解液由于其高离子导电性和宽电化学稳定性，在提升电池性能方面发挥着关键作用。

然而，它们的易燃性和挥发性带来了严重的安全风险，包括热失控和火灾隐患。

基于此，2025年3月26日，韩国高丽大学Seung-Ho Yu等人在国际知名期刊Advanced Energy Materials发表题为《Phosphorus-Based Flame-Retardant Electrolytes for Lithium Batteries》的研究论文。

为了解决这些问题，对阻燃电解液的研究正在推进，特别是基于氟（F）和磷（P）的化合物。

基于氟的阻燃剂通过自由基清除机制中断火焰传播，但需要高浓度才能有效，这导致成本增加并对电解液性能产生不利影响。

相比之下，基于磷的阻燃剂具有独特的优势，包括低毒性、减少烟雾产生以及高热稳定性和化学稳定性。

这些特性使得基于磷的添加剂在较低浓度下就能发挥作用，从而最小化其对成本和电解液性能的影响。

本综述强调了基于磷的阻燃添加剂的多样化结构，探讨了它们的特性、机制以及对电池性能的影响，同时提出了未来发展方向，以开发下一代材料，提高LIBs的安全性和稳定性，为防火、高性能储能解决方案铺平道路。

Phosphorus-Based Flame-Retardant Electrolytes for Lithium Batteries，Adv. Energy Mater.，2025. https://doi.org/10.1002/aenm.202500587
